ASV-M, Запірний ручний клапан із внутрішньою різьбою

ASV-M, Запірний ручний клапан із внутрішньою різьбою
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 30.00 - 72.00 EUR

Автоматичний запірний, балансувальний вентиль ASV-M (DN 15-40)


Система теплопостачання – централізована, високотехнологічна та багатофункціональна структура, одним із важливих компонентів якої є трубопровідна арматура. Вона монтується на різних теплових установках. Необхідна насамперед для зручного, безпечного та енергоефективного функціонування всієї системи в цілому, а саме для регулювання потоку, робочого середовища (рідини).


Галузь застосування


Застосування трубопровідної арматури актуальне в багатьох елементах теплопостачання: монтується на пристроях як на великих об'єктах (магістралі, атомні станції, технологічні системи), так і малих (будинкові та внутрішньоквартирні трубопроводи). Одним із важливих компонентів є запірно-контролюючий клапан ASV-M.


Загальний опис пристрою


Клапан поєднує в собі функції запірної та регулюючої арматури, використовується для регулювання об'єму та швидкості потоку, тиску та температури робочого середовища без відключення системи в цілому. Таким чином, ASV-M – пристрій, що використовується для перекриття потоків робочих середовищ на заданих ділянках та регулювання параметрів транспорту за допомогою зміни їхньої витрати (регулювання напрямку руху, гідравлічного та температурного режимів).

Клапан має простий пристрій, включаючи:
  • запірну рукоятку;
  • запірний шпиндель;
  • конус клапана;
  • сідло клапана.
У клапані створено наскрізні отвори, до яких можна підключити додаткові пристрої компанії Данфосс – ASV-PV та ASV-P. Є також отвори, закриті заглушками. Вони можуть бути встановлені вимірювальні ніпелі. З додатковими пристроями запірний кран може також виконувати вимірювальну функцію.

Клапан сімейства ASV виконує такі функції:
  • підтримують постійний перепад тиску;
  • обмежує витрати робочого середовища;
  • перекриває трубопровід;
  • з нього зливають тепло-або холодоносій.
Якщо в приміщенні досить низька температура, то можна замовити спеціальну ізолюючу шкаралупу.


Технічні характеристики


Запірний клапан відсікає транспорт теплоносія у радіатор від стояка. Корпус ASV-M виконаний з латуні – легкого, практично не піддається корозії сплаву, простого у формуванні та відносно дешевого. Іншими його характеристиками є:
  • номінальний діаметр – 15-50 DN;
  • макс. робочий тиск – 16 бар;
  • перепад тиску на клапані – <150 кПа;
  • пропускна спроможність – 1,6 м3/год;
  • температура робочого середовища – від -20 до +120°С.
Надійність – одна з ключових вимог до арматури, оскільки більшість аварій в елементах теплопостачання пов'язані з відмовою системи, спричиненої втратою герметичності між роз'ємними з'єднаннями обладнання, дефектами деталей, корозією металу. Данфосс виробляє пристрої з нержавіючих матеріалів, з надійним ущільненням, що робить їхню продукцію затребуваною. Монтується запірний клапан лише на систему без теплоносія.

Документація для - ASV-M, Запірний ручний клапан із внутрішньою різьбою
Зображення - ASV-M, Запірний ручний клапан із внутрішньою різьбою

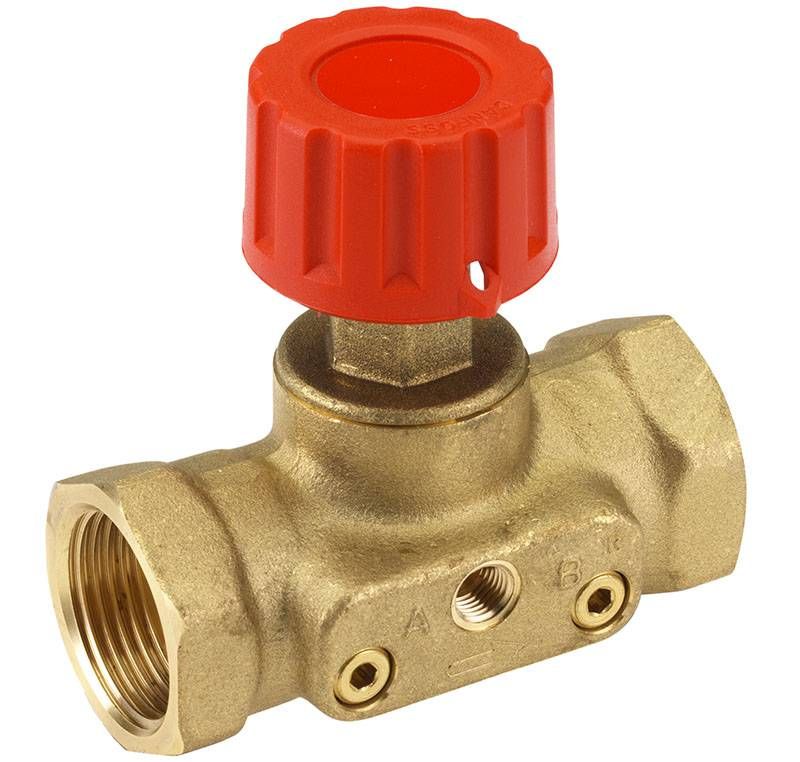

asv-m-zapornyj-ruchnoj-klapan

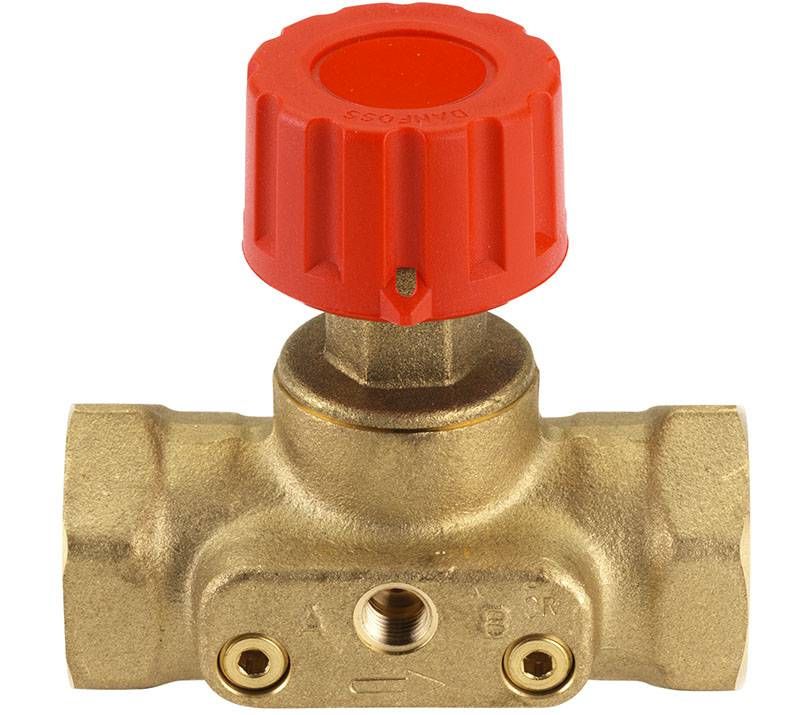

asv-m-zapornyj-ruchnoj-klapan-s-vnutrennej-rezboj

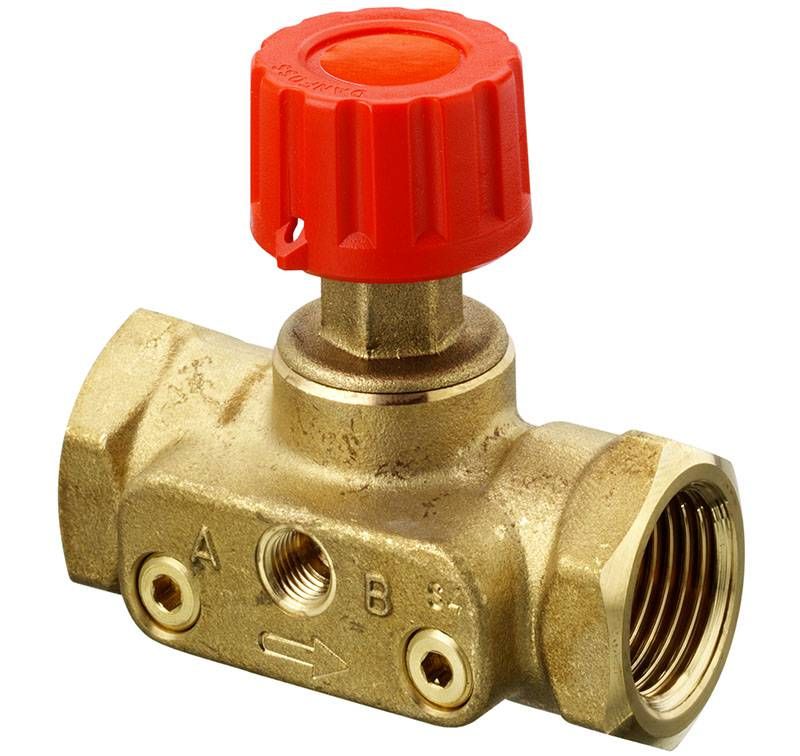

zaporno-izmeritelnyj-klapan-asv-m-primenyaetsya-sovmestno-s-avtomaticheskim-balansirovochnym-klapanom-asv-r
Доступні для замовлення модифікації - ASV-M, Запірний ручний клапан із внутрішньою різьбою
Код замовлення Тип Kvs, м3/h Приєднання корпусу клапана Діапазон налаштування Розмір клапана
003L7691 ASV-M 15 1,6 m3/h Rp 1/2 - DN 15
003L7692 ASV-M 20 2,5 m3/h Rp 3/4 - DN 20
003L7693 ASV-M 25 4 m3/h Rp 1 - DN 25
003L7694 ASV-M 32 6,3 m3/h Rp 1 1/4 - DN 32
003L7695 ASV-M 40 10 m3/h Rp 1 1/2 - DN 40
003L7696 ASV-M 15 1,6 m3/h R 1/2 0,1 - 1,5 bar DN 15
003L7697 ASV-M 20 2,5 m3/h - - DN 20
003L7698 ASV-M 25 4 m3/h Rp 1 - DN 25
003L7699 ASV-M 32 6,3 m3/h Rp 1 1/4 - DN 32
003L7700 ASV-M 40 10 m3/h G 13/4 - DN 40
003L7702 ASV-M 50 16 m3/h G 2 1/4 - DN 50
