Балансувальний клапан AB-PM, комбінований без випробувальних заглушок


Автоматичний балансувальний клапан AB-PM від данської компанії Danfoss - це комбіноване пристрій, що поєднує в собі кілька функцій і використовується в системах опалення для оптимізації їх роботи.


Пристрій та функції


Пристрій клапана простий і представлений:
  • шпинделем;
  • шкалою налаштування;
  • конусом регулятора;
  • мембраною;
  • основною пружиною;
  • конусом регулятора перепаду тиску;
  • імпульсною трубкою.

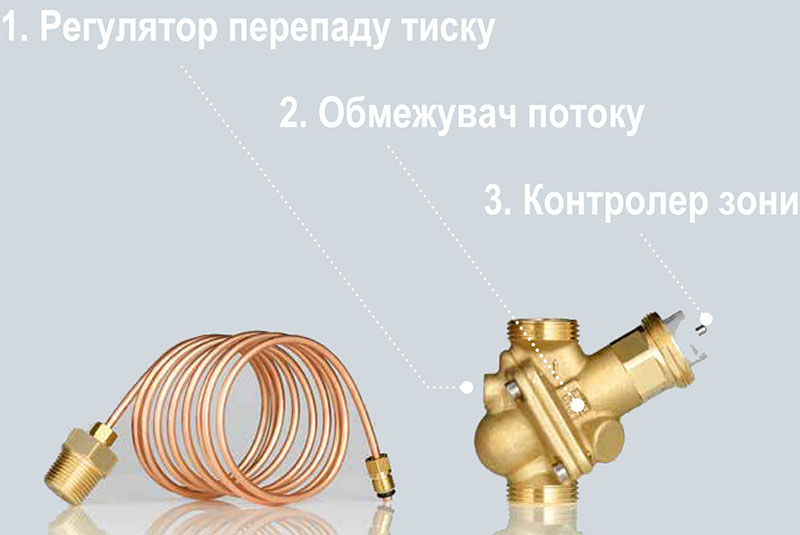

Клапан складається з 2 частин:
  • регулятора перепаду тиску;
  • регулюючого клапана.
Завдяки особливостям комплектації модель AB-PM реалізує такі функції:
  • підтримання тиску постійному рівні;
  • регулювання витрати робочого середовища;
  • обмеження витрати теплоносія чи охолоджуючого агента.
Комбінований пристрій дозволяє не тільки ощадливо витрачати робочі середовища, але й завдяки функції автоматичного балансування регулювати витрату рідини або повітря відповідно до необхідного тиску. Саме це забезпечує постійний потік незалежно від змін тиску в системі.


Механізм дії


Кожен відділ пристосування має власний принцип роботи. Так, наприклад, блок регулятора тиску діє наступним чином:
  1. Підвищений тиск рідини з трубопроводу, що подає, впливає на верхню поверхню мембрани.
  2. Через імпульсну трубку нижчий тиск із зворотного трубопроводу впливає на її нижню сторону.
  3. Основна пружина протидіє високому тиску із заданою величиною.
  4. При підвищенні діючого тиску мембрана закривається і цим підтримує стабільне значення Δp всередині регульованого контуру.
Керуюча частина AB-PM працює як обмежувач витрати робочого середовища. Це дозволяє задавати як розрахункову витрату, так і необхідну Δp. Витрата визначається попереднім налаштуванням клапана, виходячи з потреби контуру тиску.

При монтажі клапана з додатковим приводом може використовуватися як зональний. При підключенні до системи контролера компанії Данфосс із тимчасовими програмами будуть доступні такі функції, як нічний відкат, святковий режим тощо.

Додаткове оснащення електронним пристроєм дозволяє регулювати потік теплоносія, залежно від зміни температури в приміщенні. Завдяки цьому такі клапани здатні підтримувати стабільний рівень температури у приміщенні за мінімальної витрати ресурсів.


Технічні характеристики


Пристрій має кілька модифікацій. Загальна характеристика моделі включає:
  1. Клас тиску: PN 16
  2. Діапазон температур робочого середовища: -10...+120°C.
  3. Розмір приєднання: DN10-DN32.
  4. Тип з'єднання: зовнішнє різьблення ISO 228/1.
  5. Матеріал корпусу: латунь DZR.
  6. Установка: на трубопроводі, що подає, з підключенням через імпульсну трубку до зворотного трубопроводу.
Затребуваність моделі зумовлена такими особливостями:
  • підтримує перепад тиску на відгалуженні за допомогою мембранного регулятора;
  • має функцію вимкнення;
  • характеризується можливістю встановлення приводу;
  • має змінне налаштування: дозволяє задавати комбінацію ∆p і максимального обмеження витрати;
  • налаштування може бути заблоковане для запобігання несанкціонованій зміні;
  • має ущільнення "метал-метал" для забезпечення достатньої ефективності регулювання перепаду тиску при малих витратах теплоносія;
  • запірно-регулююча функція забезпечує можливість її виконання вручну – без застосування інструменту;
  • поставляється з імпульсною трубкою діаметром трохи більше 1,2 мм.

Переваги введення в систему AB-PM


Програма економії теплоносія та раціонального опалення приміщень неможлива без використання клапанів від Данфосс. Вони забезпечують:
  • актуальне розподілення теплоносія навіть при неповному навантаженні в мережі;
  • безшумну роботу системи навіть за великого навантаження на насос;
  • зниження платежів за опалення;
  • просте регулювання температури усередині приміщення;
  • легкий монтаж;
  • мінімум простору для встановлення арматури.
Застосування продукції компанії Данфосс робить систему опалення або кондиціювання в будь-якій будівлі (поверховість, призначення) ефективним, економічним, довговічним, простим у монтажі та обслуговуванні.

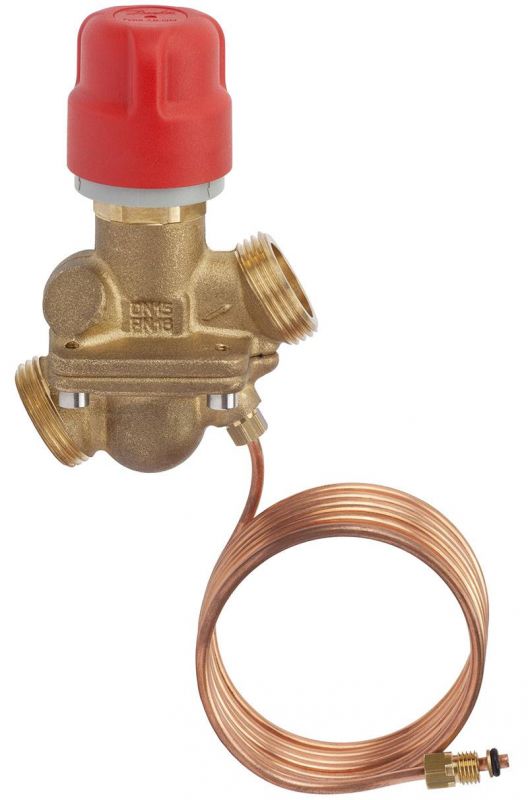

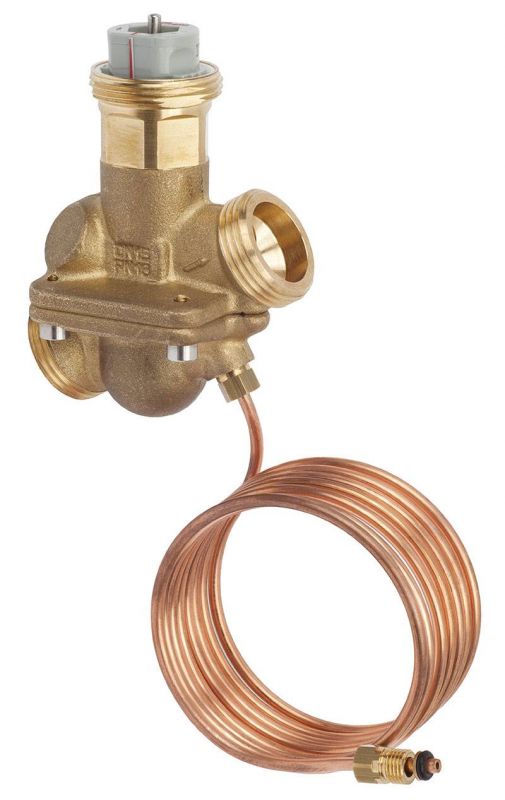

Зображення - AB-PM, Автоматичний балансувальний клапан
ab-pm-avtomatichnij-balansuvalnij-klapan
ab-pm-kombіnovanij
Доступні для замовлення модифікації - AB-PM, Автоматичний балансувальний клапан
Код замовлення Тип Kvs, м3/h Приєднання корпусу клапана Діапазон налаштування Розмір клапана
003Z1401 AB-PM 0.1 m3/h M30 x 1.5 - DN 10
003Z1402 AB-PM 0,3 m3/h M30 x 1.5 - DN 15
003Z1403 AB-PM 0,6 m3/h M30 x 1.5 - DN 20
003Z1404 AB-PM 1,2 m3/h M30 x 1.5 - DN 25
003Z1405 AB-PM 2,3 m3/h M30 x 1.5 - DN 32
003Z1411 AB-PM 0.2 m3/h M30 x 1.5 - DN 10
003Z1412 AB-PM 0,5 m3/h M30 x 1.5 - DN 15
003Z1413 AB-PM 0,9 m3/h M30 x 1.5 - DN 20
003Z1414 AB-PM 1,8 m3/h M30 x 1.5 - DN 25
003Z1415 AB-PM 3,4 m3/h M30 x 1.5 - DN 32
003Z1435 AB-PM - - - DN 40
003Z1436 AB-PM - - - DN 50
003Z1439 AB-PM - - - DN 80
003Z1440 AB-PM - - - DN 100
003Z1470 AB-PM - - - DN 15
003Z1471 AB-PM - - - DN 15
003Z1472 AB-PM - - - DN 20
003Z1473 AB-PM - - - DN 20
003Z1474 AB-PM - - - DN 25
003Z1475 AB-PM - - - DN 25
003Z1476 AB-PM - - - DN 15
003Z1477 AB-PM - - - DN 15
003Z1478 AB-PM - - - DN 20
003Z1479 AB-PM - - - DN 20
003Z1480 AB-PM - - - DN 25
003Z1481 AB-PM - - - DN 25
003Z1490 AB-PM - - - DN 15
003Z1491 AB-PM - - - DN 20
003Z1492 AB-PM - - - DN 15
003Z1493 AB-PM - - - DN 20
