ASV-I, Запірно-вимірювальний клапан, що налаштовується
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

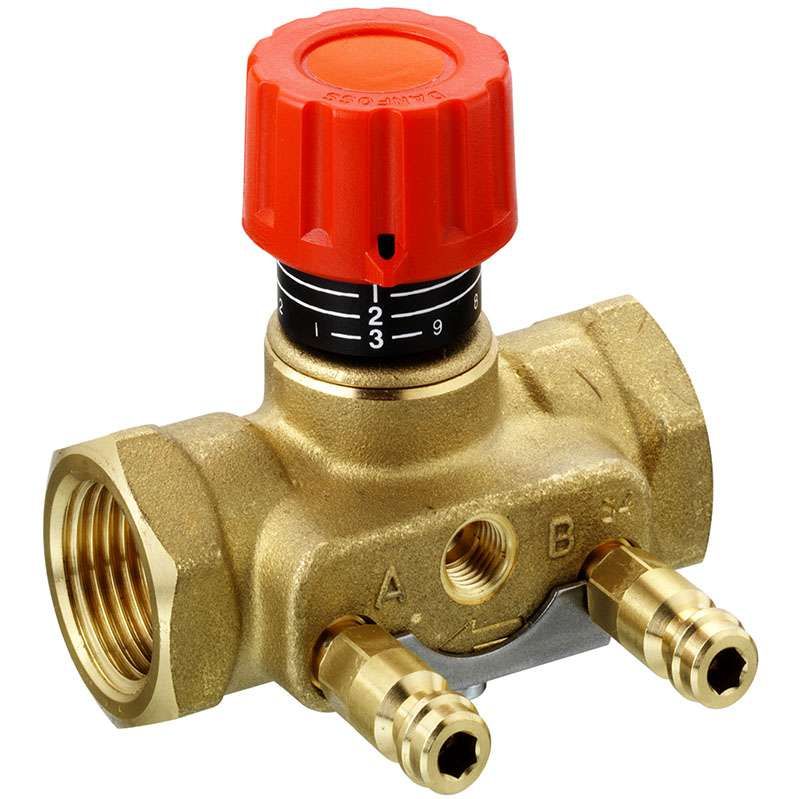

Автоматичний запірний, балансувальний клапан ASV-I (DN 15-50)
Використання запірної та запірно-вимірювальної арматури в системах теплопостачання та охолодження дозволяє не тільки досягати найкращої ефективності та економії ресурсів. Їхнє введення допомагає покращувати комфорт у приміщенні за рахунок більш точної підтримки заданої температури.
Пристрій клапана
Простота конструкції гарантує її надійність, ефективність та економічність. Клапан ASV-I легко встановити. Він складається з наступних частин:
- запірної рукоятки;
- запірного шпинделя;
- настроювального шпинделя;
- шкали налаштування;
- конуса клапана;
- сідла клапана;
- корпус клапана.

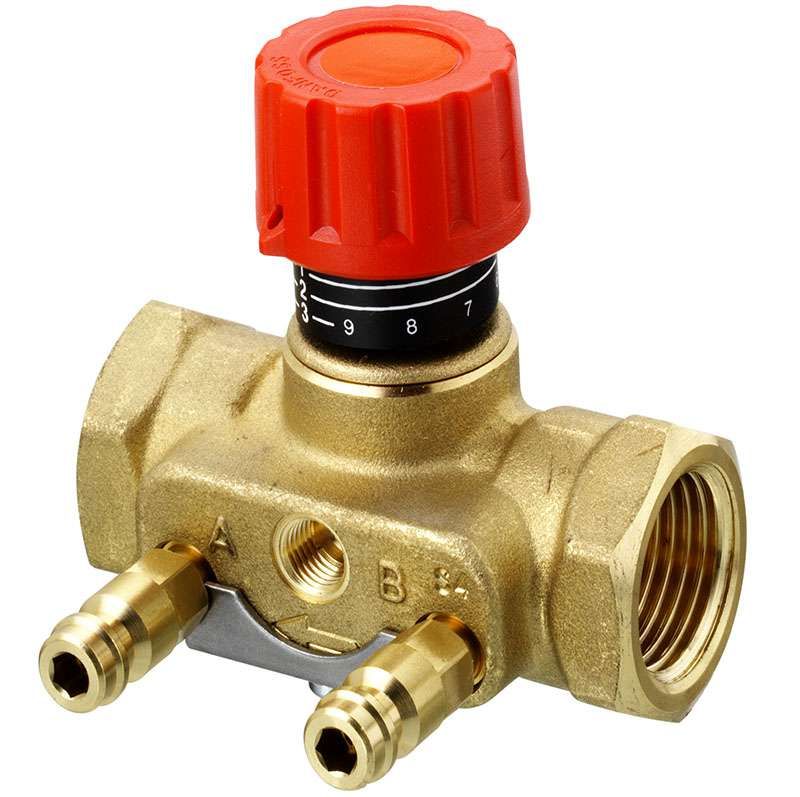

Пристрій монтують до клапанів партнерів від Данфосс – ASV-P/PV. Застосування запірно-вимірювальної та балансувальної арматури є актуальним як для систем автоматичної підтримки температури гарячого водопостачання, так і для зворотної води в системах припливної вентиляції, системах опалення для підтримки температурного графіка, системах опалення для погодозалежного регулювання теплоносія в центральних або блокових теплових пунктах.
Механізм дії та переваги
Прямоточний клапан встановлюється на трубопроводі, що подає, і з його допомогою можна контролювати витрату води/охолоджуючого агента, якщо додатково встановити в нього ніпелі. Поворотом запірної рукоятки можна перекрити або обмежити струм робочого середовища.
Пристрій має наступні переваги:
- компактністю, мінімальною вагою;
- високими експлуатаційними властивостями;
- відмінною герметичністю затвора;
- низьким гідравлічним опором;
- невеликим приводним зусиллям.
Установка клапана ASV-I спільно з партнерами ASV-P/PV дозволяє контролювати та регулювати не тільки витрату теплоносія, а й підтримувати перепади тиску. Така комплектація системи забезпечує найкращий розподіл теплоносія між батареями радіаторів.
Технічні характеристики
Компанія Данфосс виробляє 11 модифікацій моделі ASV-I:
- ASV-I 15;
- ASV-I 20;
- ASV-I 25;
- ASV-I 32;
- ASV-I 40;
- ASV-I 50 та ін.
Вони різняться за:
- пропускну здатність;
- приєднання клапана;
- розмір клапана;
- діапазону налаштування.
Загальна характеристика моделі включає:
- пропускну здатність: kvs=4 м³/год;
- максимальний робочий тиск: 16 бар;
- перепад тиску на клапані: ≤150 кПа;
- температуру робочого середовища: від -20 до +120 ° С;
- з'єднання за допомогою внутрішнього різьблення;
- матеріал: латунь;
- діаметр клапана: 15-50 DN.
Спеціальна шкала сприяє попередньому налаштуванню пропускної спроможності клапана.
Налаштування клапана
Клапан ASV-I:
- дозволяє забезпечити високу пропускну здатність за мінімальних втрат тиску;
- налаштовує транспорт робочого середовища за допомогою шкали з гарним круговим оглядом;
- може попередньо налаштовуватись – показник виставляється за допомогою шестигранного ключа, що підбирається залежно від типорозміру клапана.
Різноманітність модифікацій моделі забезпечує індивідуальний підбір арматури в залежності від характеристик опалювальної або системи охолодження.
Документація для - ASV-I, Запірно-вимірювальний клапан, що налаштовується
Зображення - ASV-I, Запірно-вимірювальний клапан, що налаштовується
Доступні для замовлення модифікації - ASV-I, Запірно-вимірювальний клапан, що налаштовується
Код замовлення | Тип | Kvs, м3/h | Приєднання корпусу клапана | Діапазон налаштування | Розмір клапана |
003L7641 | ASV-I 15 | 1,6 m3/h | Rp 1/2 | - | DN 15 |
003L7642 | ASV-I 20 | 2,5 m3/h | Rp 3/4 | - | DN 20 |
003L7643 | ASV-I 25 | 4 m3/h | Rp 1 | - | DN 25 |
003L7644 | ASV-I 32 | 6,3 m3/h | Rp 1 1/4 | - | DN 32 |
003L7645 | ASV-I 40 | 10 m3/h | Rp 1 1/2 | - | DN 40 |
003L7646 | ASV-I 15 | 1,6 m3/h | G 3/4 | 0,1 - 1,5 bar | DN 15 |
003L7647 | ASV-I 20 | 2,5 m3/h | - | - | DN 20 |
003L7648 | ASV-I 25 | 4 m3/h | G 1 1/4 | - | DN 25 |
003L7649 | ASV-I 32 | 6,3 m3/h | - | - | DN 32 |
003L7650 | ASV-I 40 | 10 m3/h | G 1 3/4 | - | DN 40 |
003L7652 | ASV-I 50 | 16 m3/h | G 2 1/4 | - | DN 50 |
