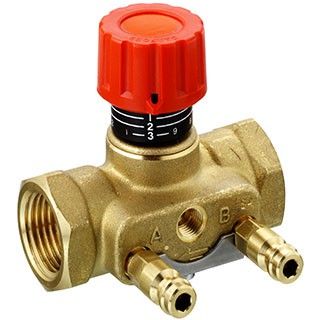

Автоматический запорный, балансировочный клапан ASV-I (DN 15-50)


Использование запорной и запорно-измерительной арматуры в системах теплоснабжения и охлаждения позволяет не только достигать наилучшей эффективности и экономии ресурсов. Их введение помогает улучшать комфорт в помещении за счет более точного поддержания заданной температуры.


Устройство клапана


Простота конструкции гарантирует ее надежность, эффективность и экономичность. Клапан ASV-I легко установить. Он состоит из следующих частей:
  • запорной рукоятки;
  • запорного шпинделя;
  • настроечного шпинделя;
  • шкалы настройки;
  • конуса клапана;
  • седла клапана;
  • корпуса клапана.
Устройство монтируют к клапанам-партнерам от Данфосс – ASV-P/PV. Применение запорно-измерительной и балансировочной арматуры актуально как для систем автоматического поддержания температуры горячего водоснабжения, так и для обратной воды в системах приточной вентиляции, системах отопления для поддержания температурного графика, системах отопления для погодозависимого регулирования теплоносителя в центральных или блочных тепловых пунктах.


Механизм действия и преимущества


Прямоточный клапан устанавливается на подающем трубопроводе и с его помощью можно контролировать расход воды/охлаждающего агента, если дополнительно установить в него ниппели. Поворотом запорной рукоятки можно перекрыть или ограничить ток рабочей среды.

Устройство обладает следующими преимуществами:
  • компактностью, минимальным весом;
  • высокими эксплуатационными свойствами;
  • отличной герметичностью затвора;
  • низким гидравлическим сопротивлением;
  • небольшим приводным усилием.
Установка клапана ASV-I совместно с партнерами ASV-P/PV позволяет контролировать и регулировать не только расход теплоносителя, но и поддерживать перепады давления. Такая комплектация системы обеспечивает лучшее распределение теплоносителя между батареями радиаторов.


Технические характеристики


Компания Данфосс производит 11 модификаций модели ASV-I:
  • ASV-I 15;
  • ASV-I 20;
  • ASV-I 25;
  • ASV-I 32;
  • ASV-I 40;
  • ASV-I 50 и др.
Они различаются по:
  • пропускной способности;
  • присоединению клапана;
  • размеру клапана;
  • диапазону настройки.
Общая характеристика модели включает:
  • пропускную способность: kvs=4 м³/ч;
  • максимальное рабочее давление: 16 бар;
  • перепад давления на клапане: ≤150 кПа;
  • температуру рабочей среды: от -20 до +120°С;
  • соединение с помощью внутренней резьбы;
  • материал корпуса: латунь;
  • диаметр клапана: 15-50 DN.
Специальная шкала способствует предварительной настройке пропускной способности клапана.


Настройка клапана


Клапан ASV-I:
  • позволяет обеспечить высокую пропускную способность при минимальных потерях давления;
  • настраивает транспорт рабочей среды с помощью шкалы, с хорошим круговым обзором;
  • может предварительно настраиваться – показатель выставляется с помощью шестигранного ключа, подбираемого в зависимости от типоразмера клапана.
Разнообразие модификаций модели обеспечивает индивидуальный подбор арматуры в зависимости от характеристик отопительной или охлаждающей системы.

Изображения - ASV-I, Настраиваемый запорно-измерительный клапан
asv-i-eto-klapan-partner
avtomaticheskij-balansirovochnyj-klapan-asv-i-dn-15-50
eto-kombinirovannyj-regulirovochnyj-i-zapornyj-klapan
Доступные для заказа модификации - ASV-I, Настраиваемый запорно-измерительный клапан
Код заказа Тип Kvs, м3/h Присоединение корпуса клапана Диапазон настройки Размер клапана
003L7641 ASV-I 15 1,6 m3/h Rp 1/2 - DN 15
003L7642 ASV-I 20 2,5 m3/h Rp 3/4 - DN 20
003L7643 ASV-I 25 4 m3/h Rp 1 - DN 25
003L7644 ASV-I 32 6,3 m3/h Rp 1 1/4 - DN 32
003L7645 ASV-I 40 10 m3/h Rp 1 1/2 - DN 40
003L7646 ASV-I 15 1,6 m3/h G 3/4 0,1 - 1,5 bar DN 15
003L7647 ASV-I 20 2,5 m3/h - - DN 20
003L7648 ASV-I 25 4 m3/h G 1 1/4 - DN 25
003L7649 ASV-I 32 6,3 m3/h - - DN 32
003L7650 ASV-I 40 10 m3/h G 1 3/4 - DN 40
003L7652 ASV-I 50 16 m3/h G 2 1/4 - DN 50
