Балансировочный клапан AB-PM, комбинированный без испытательных заглушек


Автоматический балансировочный клапан AB-PM от датской компании Danfoss – это комбинированное устройство, совмещающее в себе несколько функций и используемое в отопительных системах для оптимизации их работы.


Устройство и функции


Устройство клапана простое и представлено:
  • шпинделем;
  • шкалой настройки;
  • конусом регулятора;
  • мембраной;
  • основной пружиной;
  • конусом регулятора перепада давления;
  • импульсной трубкой.
Клапан состоит из 2 частей:
  • регулятора перепада давления;
  • регулирующего клапана.
Благодаря особенностям комплектации модель AB-PM реализует следующие функции:
  • поддержание давления на постоянном уровне;
  • регулирование расхода рабочей среды;
  • ограничение расхода теплоносителя или охлаждающего агента.
Комбинированное устройство позволяет не только экономно расходовать рабочие среды, но и благодаря функции автоматической балансировки регулировать расход жидкости или воздуха в соответствии с требуемым давлением. Именно это и обеспечивает постоянный поток независимо от изменений давления в системе.


Механизм действия


Каждый отдел приспособления имеет собственный принцип работы. Так, например, блок регулятора давления действует следующим образом:
  1. Повышенное давление жидкости из подающего трубопровода воздействует на верхнюю поверхность мембраны.
  2. Через импульсную трубку более низкое давление из обратного трубопровода воздействует на ее нижнюю сторону.
  3. Основная пружина оказывает противодействие высокому давлению с заданной величиной.
  4. При повышении действующего давления мембрана закрывается и тем самым поддерживает стабильное значение Δp внутри регулируемого контура.
Управляющая часть AB-PM работает как ограничитель расхода рабочей среды. Это позволяет задавать как расчетный расход, так и необходимый Δp. Расход определяется предварительной настройкой клапана, исходя из потребности контура в давлении.

При монтаже клапана с дополнительным приводом он может использоваться как зональный. При подключении к системе контроллера компании Данфосс с временными программами будут доступны такие функции, как ночной откат, праздничный режим и т.д.

Дополнительное оснащение электронным устройством позволяет регулировать поток теплоносителя в зависимости от изменения температуры в помещении. Благодаря этому такие клапаны способны поддерживать стабильный уровень температуры в помещении при минимальном расходе ресурсов.


Технические характеристики


Устройство имеет несколько модификаций. Общая характеристика модели включает:
  1. Класс давления: PN 16.
  2. Диапазон температур рабочей среды: -10 ... +120°C.
  3. Присоединительный размер: DN10-DN32.
  4. Тип соединения: наружная резьба ISO 228/1.
  5. Материал корпуса клапана: латунь DZR.
  6. Установка: на подающем трубопроводе с подключением через импульсную трубку к обратному трубопроводу.
Востребованность модели обусловлена следующими особенностями:
  • поддерживает перепад давления на ответвлении с помощью мембранного регулятора;
  • имеет функцию отключения;
  • характеризуется возможностью установки привода;
  • обладает переменной настройкой: позволяет задавать комбинацию ∆p и максимального ограничения расхода;
  • настройка может быть заблокирована для предотвращения несанкционированного изменения;
  • имеет уплотнение «металл-металл» для обеспечения достаточной эффективности регулирования перепада давления при малых расходах теплоносителя;
  • запорно-регулирующая функция обеспечивает возможность ее выполнения вручную – без применения инструмента;
  • поставляется с импульсной трубкой диаметром не более 1,2 мм.

Преимущества введения в систему AB-PM


Программа экономии теплоносителей и рационального отопления помещений невозможна без использования клапанов от Данфосс. Они обеспечивают:
  • актуальное распределение теплоносителя даже при неполной нагрузке в сети;
  • бесшумную работу системы даже при большой нагрузке на насос;
  • снижение платежей за отопление;
  • простое регулирование температуры внутри помещения;
  • легкий монтаж;
  • минимум пространства для установки арматуры.
Применение продукции компании Данфосс делает систему отопления или кондиционирования в любом здании (этажность, назначение) эффективным, экономичным, долговечным, простым в монтаже и обслуживании.

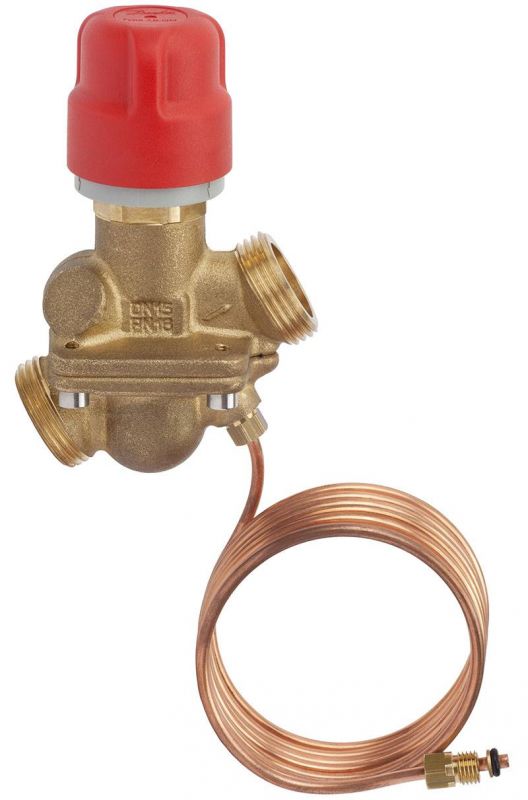

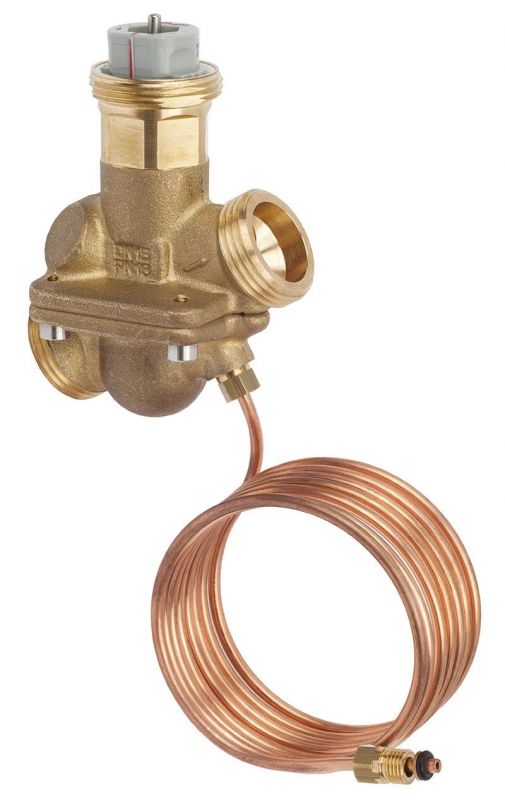

Изображения - AB-PM, Автоматический балансировочный клапан
ab-pm-avtomatichnij-balansuvalnij-klapan
ab-pm-kombіnovanij
Доступные для заказа модификации - AB-PM, Автоматический балансировочный клапан
Код заказа Тип Kvs, м3/h Присоединение корпуса клапана Диапазон настройки Размер клапана
003Z1401 AB-PM 0.1 m3/h M30 x 1.5 - DN 10
003Z1402 AB-PM 0,3 m3/h M30 x 1.5 - DN 15
003Z1403 AB-PM 0,6 m3/h M30 x 1.5 - DN 20
003Z1404 AB-PM 1,2 m3/h M30 x 1.5 - DN 25
003Z1405 AB-PM 2,3 m3/h M30 x 1.5 - DN 32
003Z1411 AB-PM 0.2 m3/h M30 x 1.5 - DN 10
003Z1412 AB-PM 0,5 m3/h M30 x 1.5 - DN 15
003Z1413 AB-PM 0,9 m3/h M30 x 1.5 - DN 20
003Z1414 AB-PM 1,8 m3/h M30 x 1.5 - DN 25
003Z1415 AB-PM 3,4 m3/h M30 x 1.5 - DN 32
003Z1435 AB-PM - - - DN 40
003Z1436 AB-PM - - - DN 50
003Z1439 AB-PM - - - DN 80
003Z1440 AB-PM - - - DN 100
003Z1470 AB-PM - - - DN 15
003Z1471 AB-PM - - - DN 15
003Z1472 AB-PM - - - DN 20
003Z1473 AB-PM - - - DN 20
003Z1474 AB-PM - - - DN 25
003Z1475 AB-PM - - - DN 25
003Z1476 AB-PM - - - DN 15
003Z1477 AB-PM - - - DN 15
003Z1478 AB-PM - - - DN 20
003Z1479 AB-PM - - - DN 20
003Z1480 AB-PM - - - DN 25
003Z1481 AB-PM - - - DN 25
003Z1490 AB-PM - - - DN 15
003Z1491 AB-PM - - - DN 20
003Z1492 AB-PM - - - DN 15
003Z1493 AB-PM - - - DN 20
