AB-QM, Автоматически комбинированный балансировочный клапан с внешней резьбой, без измерительных ниппелей
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.

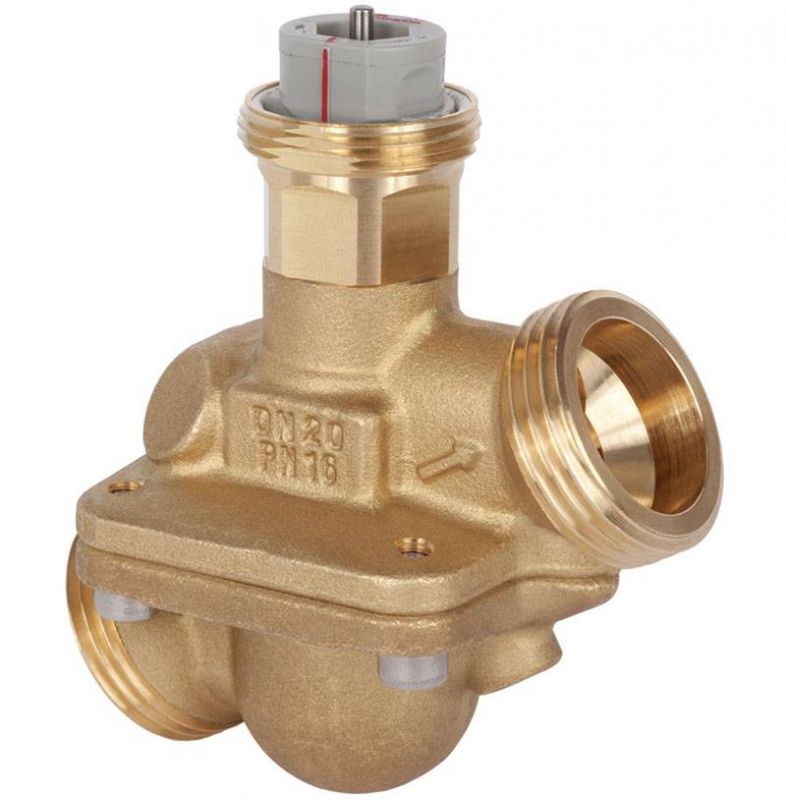

Автоматический комбинированный балансировочный клапан AB-QM
Точное регулирование расхода с помощью клапана AB-QM с электроприводом обеспечивает значительное энергосбережение и повышает уровень комфорта.
- Клапаны AB-QM имеют линейную расходную характеристику, которая не зависит от располагаемого давления и его колебаний.
- Колебания располагаемого давления в системе компенсируются встроенным в клапан AB-QM регулятором перепада давлений.
- Клапаны AB-QM имеют плавную настройку на любой расчетный расход.
- Ограничение максимального расхода через клапан AB-QM выполняется простой настройкой на заданный расход и реализуется изменением крайнего положения конуса регулирующего клапана.
- Совместимые электроприводы автоматически адаптируются под величину хода штока клапана AB-QM. Это значит, что клапан AB-QM сохраняет линейную расходную характеристику независимо от настройки и перепада давлений.
- Подбор клапана осуществляется только по одному параметру – требуемому расходу. Нет необходимости рассчитывать kV и проверять авторитет клапана.
- Скорость потока через полностью открытый клапан соответствует максимальной скорости потока через трубопровод аналогичного диаметра.
- Компактная конструкция клапана AB-QM позволяет устанавливать его в ограниченном пространстве. Например: в корпусе фанкойла.
- Клапан AB-QM в комбинации с электроприводом может иметь линейную или логарифмическую расходную характеристику.
Клапан AB-QM с электроприводом обеспечивает наивысший общий экономический эффект благодаря тому, что:
- Эффективная транспортировка энергоносителя и минимальные затраты на работу циркуляционных насосов.
- Снижение стоимости циркуляционных насосов и их энергопотребления из-за уменьшения требуемого напора в системе в сравнении с другими решениями.
- Отсутствие перерасхода при частичных нагрузках в системе из-за точного и независимого от давления ограничения расхода.
- С помощью встроенных в клапан измерительных ниппелей можно легко произвести диагностику системы и найти оптимальную точку работы насоса.
- Стабильное регулирование температурывоздуха в помещении.
- Устранение влияния колебаний располагаемого давления на расход через клапан значительно снижает количество перемещений штоков электропривода и клапана, увеличивая срок их службы.
- Гибкость системы, оснащенной клапанами AB-QM. Когда часть системы смонтирована, она может работать как полностью функциональная. При этом не нужно перенастраивать клапаны AB-QM после завершения монтажа всей системы.
- Расходы на наладку системы близки к нулю благодаря удобной процедуре настройки клапана AB-QM без необходимости применения измерительного оборудования, расходных диаграмм или выполнения расчетов.
- Капитальные затраты снижаются вдвое, т. к. клапан AB-QM выполняет две функции – балансировку и регулирование.
Применение клапана AB-QM
Клапаны AB-QM могут применяться в качестве автоматических ограничителей расхода в системах с вентиляционными установками или фанкойлами, оборудованными трехходовыми регулирующими клапанами (системы с постоянным расходом). Это позволит быстро и качественно выполнить балансировку системы без необходимости применения специальных методов наладки и измерительного оборудования. В однотрубных системах отопления клапаны AB-QM устанавливают на каждом стояке/ответвлении в качестве автоматических ограничителей расхода. Клапаны AB-QM ограничивают расход до установленного значения, таким образом автоматически достигается гидравлическая балансировка системы.
В основе узла холодоснабжения приточной установки находится автоматический приточный комбинированный балансировочный клапан типа AB-QM. За его функционирование отвечает редукторный электропривод с аналоговым управлением серии AME. Устройство обеспечивает одновременно ограничение и стабилизацию расхода в системах с постоянными гидравлическими характеристиками.
Документация для - AB-QM, Автоматически комбинированный балансировочный клапан с внешней резьбой, без измерительных ниппелей
Изображения - AB-QM, Автоматически комбинированный балансировочный клапан с внешней резьбой, без измерительных ниппелей
Доступные для заказа модификации - AB-QM, Автоматически комбинированный балансировочный клапан с внешней резьбой, без измерительных ниппелей
Код заказа | Тип | Kvs, м3/h | Присоединение корпуса клапана | Диапазон настройки | Размер клапана |
003Z1201 | AB-QM 10 | - | G 1/2 | 55-275 л/час | DN 10 |
003Z1202 | AB-QM 15 | - | G 3/4 | 90-450 л/час | DN 15 |
003Z1203 | AB-QM 20 | - | G 1 | 180-900 л/час | DN 20 |
003Z1204 | AB-QM 25 | - | G 1 1/4 | 340-1700 л/час | DN 25 |
003Z1205 | AB-QM 32 | - | G 1 1/2 | 640-3200 л/час | DN 32 |
003Z1222 | AB-QM 15HF | - | G 3/4 | 227-1135 л/час | DN 15 |
003Z1223 | AB-QM 20HF | - | G 1 | 340-1700 л/час | DN 20 |
003Z1224 | AB-QM 25HF | - | G 1 1/4 | 540-2700 л/час | DN 25 |
003Z1225 | AB-QM 32HF | - | G 1 1/2 | 800-4000 л/час | DN 32 |
003Z1251 | AB-QM 10LF | - | G 1/2 | 30-150 л/час | DN 10 |
003Z1252 | AB-QM 15LF | - | G 3/4 | 55-275 л/час | DN 15 |
