AB-QM, Автоматически комбинированный балансировочный клапан

AB-QM, Автоматически комбинированный балансировочный клапан
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 93.00 - 246.00 EUR

Автоматический комбинированный балансировочный клапан AB-QM

  • Точное регулирование расхода с помощью клапана AB-QM с электроприводом обеспечивает значительное энергосбережение и повышает уровень комфорта.
  • Клапаны AB-QM имеют линейную расходную характеристику, которая не зависит от располагаемого давления и его колебаний;
  • Колебания располагаемого давления в системе компенсируются встроенным в клапан AB-QM регулятором перепада давлений;
  • Клапаны AB-QM имеют плавную настройку на любой расчетный расход;
  • Ограничение максимального расхода через клапан AB-QM выполняется простой настройкой на заданный расход и реализуется изменением крайнего положения конуса регулирующего клапана;
  • Совместимые электроприводы автоматически адаптируются под величину хода штока клапана AB-QM. Это значит, что клапан AB-QM сохраняет линейную расходную характеристику независимо от настройки и перепада давлений;
  • Подбор клапана осуществляется только по одному параметру – требуемому расходу. Нет необходимости рассчитывать kV и проверять авторитет клапана;
  • Скорость потока через полностью открытый клапан соответствует максимальной скорости потока через трубопровод аналогичного диаметра;
  • Компактная конструкция клапана AB-QM позволяет устанавливать его в ограниченном пространстве. Например: в корпусе фанкойла;
  • Клапан AB-QM в комбинации с электроприводом может иметь линейную или логарифмическую расходную характеристику;
  • Устанавливается в  основе узла холодоснабжения приточной установки

Клапан AB-QM с электроприводом обеспечивает наивысший общий экономический эффект благодаря тому, что:

  • Эффективная транспортировка энергоносителя и минимальные затраты на работу циркуляционных насосов;
  • Снижение стоимости циркуляционных насосов и их энергопотребления из-за уменьшения требуемого напора в системе в сравнении с другими решениями;
  • Отсутствие перерасхода при частичных нагрузках в системе из-за точного и независимого от давления ограничения расхода;
  • С помощью встроенных в клапан измерительных ниппелей можно легко произвести диагностику системы и найти оптимальную точку работы насоса;
  • Стабильное регулирование температурывоздуха в помещении;
  • Устранение влияния колебаний располагаемого давления на расход через клапан значительно снижает количество перемещений штоков электропривода и клапана, увеличивая срок их службы;
  • Гибкость системы, оснащенной клапанами AB-QM. Когда часть системы смонтирована, она может работать как полностью функциональная. При этом не нужно перенастраивать клапаны AB-QM после завершения монтажа всей системы;
  • Расходы на наладку системы близки к нулю благодаря удобной процедуре настройки клапана AB-QM без необходимости применения измерительного оборудования, расходных диаграмм или выполнения расчетов;
  • Капитальные затраты снижаются вдвое, т. к. клапан AB-QM выполняет две функции – балансировку и регулирование.
Изображения - AB-QM, Автоматически комбинированный балансировочный клапан

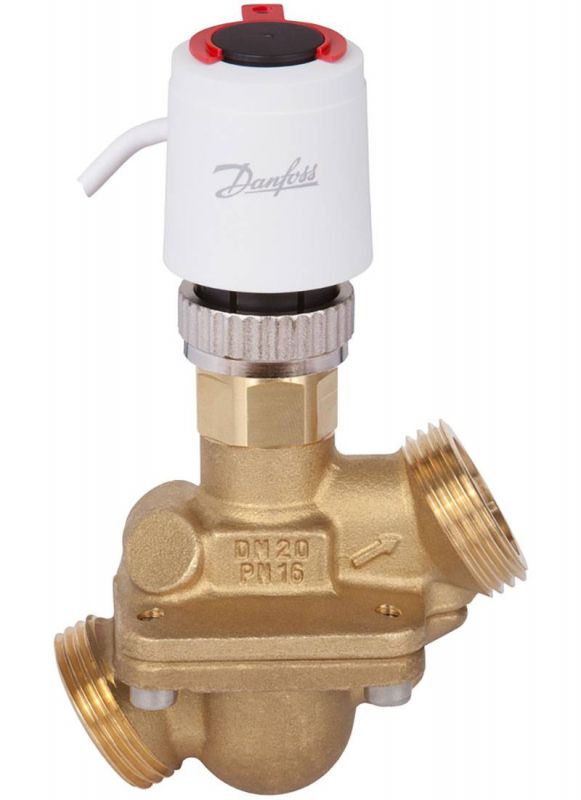

ab-qm-s-vneshnej-rezboj-bez-izmeritelnyh-nippelej

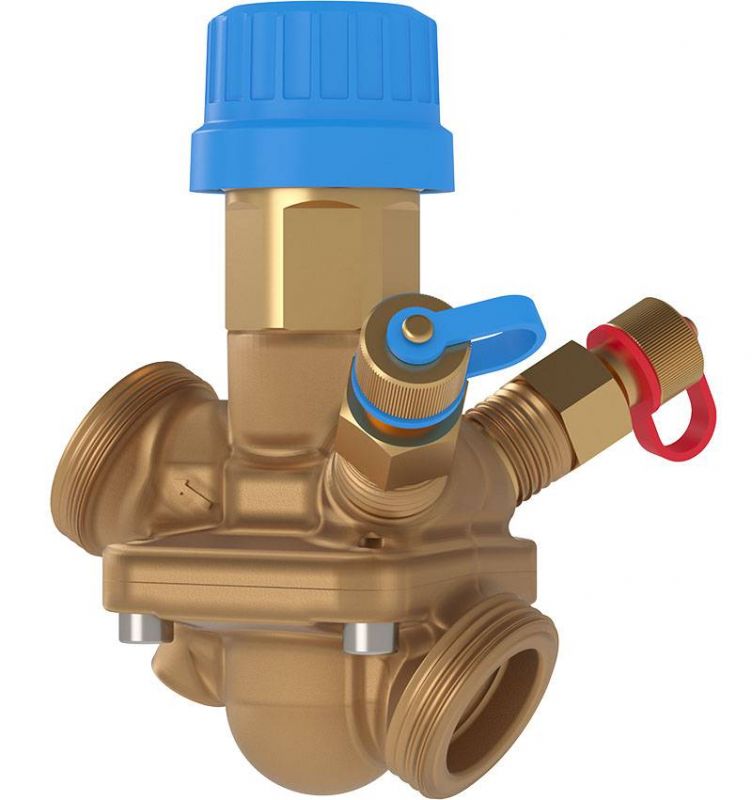

ab-qm-10lf

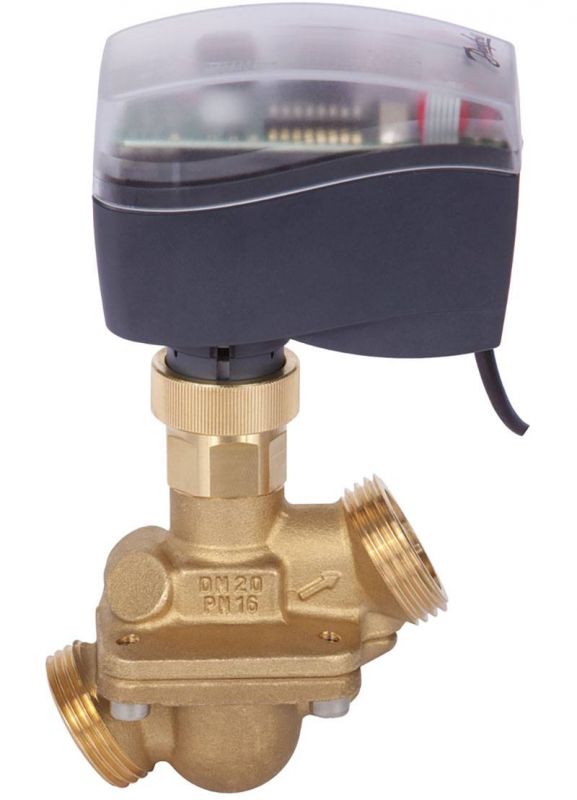

tochnoe-regulirovanie-rashoda-s-pomoschyu-klapana-ab-qm-s-elektroprivodom
Доступные для заказа модификации - AB-QM, Автоматически комбинированный балансировочный клапан
Код заказа Тип Kvs, м3/h Присоединение корпуса клапана Диапазон настройки Размер клапана
003Z0705 AB-QM 125 0,3 m3/h - - DN 125
003Z0706 AB-QM 150 0,3 m3/h - - DN 150
003Z0707 AB-QM 200 0,3 m3/h - - DN 200
003Z0708 AB-QM 250 0,3 m3/h - - DN 250
003Z0715 AB-QM 125 - - - DN 125
003Z0716 AB-QM 150 - - - DN 150
003Z0717 AB-QM 200 - - - DN 200
003Z0718 AB-QM 250 - - - DN 250
003Z0770 AB-QM 40 7,5 m3/h - - DN 40
003Z0771 AB-QM 50 12,5 m3/h - - DN 50
003Z0772 AB-QM 50 12,5 m3/h - - DN 50
003Z0773 AB-QM 65 20 m3/h - - DN 65
003Z0774 AB-QM 80 28 m3/h - - DN 80
003Z0775 AB-QM 100 38 m3/h - - DN 100
003Z0780 AB-QM ANSI - M30 x 1.5 - 1 1/2 in
003Z0781 AB-QM ANSI - M30 x 1.5 - 2 in
003Z0783 AB-QM ANSI - M30 x 1.5 - 2 1/2 in
003Z0784 AB-QM ANSI - M30 x 1.5 - 3 in
003Z0785 AB-QM ANSI - M30 x 1.5 - 4 in
003Z0793 AB-QM 65, HF 25 m3/h - - DN 65
003Z0794 AB-QM 80, HF 40 m3/h - - DN 80
003Z0795 AB-QM, 100 59 m3/h - - DN 100
003Z0905 AB-QM ANSI - M30 x 1.5 - 5 in
003Z0906 AB-QM ANSI - M30 x 1.5 - 6 in
003Z0915 AB-QM ANSI - M30 x 1.5 - 5 in
003Z0916 AB-QM ANSI - M30 x 1.5 - 6 in
003Z0983 AB-QM ANSI - M30 x 1.5 - 2 1/2 in
003Z0984 AB-QM ANSI - M30 x 1.5 - 3 in
003Z0985 AB-QM ANSI - M30 x 1.5 - 4 in
003Z1211 AB-QM 10 - G 1/2 55-275 л/час DN 10
003Z1212 AB-QM 15 - G 3/4 90-450 л/час DN 15
003Z1213 AB-QM 20 - G 1 180-900 л/час DN 20
003Z1214 AB-QM 25 - G 1 1/4 340-1700 л/час DN 25
003Z1215 AB-QM 32 - G 1 1/2 640-3200 л/час DN 32
003Z1238 Комплект AB-QM + MSV-S - - - DN 15
003Z1242 Комплект AB-QM + MSV-S - - - DN 15
003Z1243 Комплект AB-QM + MSV-S - - - DN 20
003Z1244 Комплект AB-QM + MSV-S - - - DN 25
003Z1245 Комплект AB-QM + MSV-S - - - DN 32
003Z1261 AB-QM 10LF - G 1/2 30-150 л/час DN 10
003Z1262 AB-QM 15LF - G 3/4 55-275 л/час DN 15
003Z1321 AB-QM ANSI - M30 x 1.5 - 1/2 in
003Z1332 AB-QM ANSI - M30 x 1.5 - 1/2 in
003Z1333 AB-QM ANSI - M30 x 1.5 - 3/4 in
003Z1334 AB-QM ANSI - M30 x 1.5 - 1 in
003Z1335 AB-QM ANSI - M30 x 1.5 - 1 1/4 in
003Z1770 AB-QM 40 7,5 m3/h - - DN 40
003Z1771 AB-QM 50 12,5 m3/h - - DN 50
003Z1772 AB-QM 50 12,5 m3/h - - DN 50
003Z1773 AB-QM 65 20 m3/h - - DN 65
003Z1774 AB-QM 80 28 m3/h - - DN 80
003Z1775 AB-QM 100 38 m3/h - - DN 100
003Z8200 AB-QM 0,2 m3/h M30 x 1.5 - DN 15
003Z8201 AB-QM 0,65 m3/h M30 x 1.5 - DN 15
003Z8202 AB-QM 1,2 m3/h M30 x 1.5 - DN 15
003Z8203 AB-QM 1,1 m3/h M30 x 1.5 - DN 20
003Z8204 AB-QM 1,9 m3/h M30 x 1.5 - DN 20
003Z8205 AB-QM 2,2 m3/h M30 x 1.5 - DN 25
003Z8206 AB-QM 3,8 m3/h M30 x 1.5 - DN 25
003Z8207 AB-QM 3,6 m3/h M30 x 1.5 - DN 32
003Z8208 AB-QM 5 m3/h M30 x 1.5 - DN 32
003Z8220 AB-QM 0,2 m3/h M30 x 1.5 - DN 15
003Z8221 AB-QM 0,65 m3/h M30 x 1.5 - DN 15
003Z8222 AB-QM 1,2 m3/h M30 x 1.5 - DN 15
003Z8223 AB-QM 1,1 m3/h M30 x 1.5 - DN 20
003Z8224 AB-QM 1,9 m3/h M30 x 1.5 - DN 20
003Z8300 AB-QM 0,2 m3/h M30 x 1.5 - DN 15
003Z8301 AB-QM 0,65 m3/h M30 x 1.5 - DN 15
003Z8302 AB-QM 15 1,2 m3/h - - DN 15
003Z8303 AB-QM 1,1 m3/h M30 x 1.5 - DN 20
003Z8304 AB-QM 1,9 m3/h M30 x 1.5 - DN 20
003Z8305 AB-QM 2,2 m3/h M30 x 1.5 - DN 25
003Z8306 AB-QM 3,8 m3/h M30 x 1.5 - DN 25
003Z8307 AB-QM 3,6 m3/h M30 x 1.5 - DN 32
003Z8308 AB-QM 5 m3/h M30 x 1.5 - DN 32
003Z8320 AB-QM 0,2 m3/h M30 x 1.5 - DN 15
003Z8321 AB-QM 0,65 m3/h M30 x 1.5 - DN 15
003Z8322 AB-QM 1,2 m3/h M30 x 1.5 - DN 15
003Z8323 AB-QM 1,1 m3/h M30 x 1.5 - DN 20
003Z8324 AB-QM 3 m3/h M30 x 1.5 - DN 20
