Автоматичний комбінований балансування клапан AB-QM


Опис і область застосування
  • Точне регулювання витрати за допомогою клапана AB-QM з електроприводом забезпечує значне енергозбереження та підвищує рівень комфорту.
  • Клапани AB-QM мають лінійну видаткову характеристику, яка не залежить від наявного тиску і його коливань.
  • Коливання наявного тиску в системі компенсуються вбудованим в клапан AB-QM регулятором перепаду тисків.
  • Клапани AB-QM мають плавну настройку на будь-який розрахунковий витрата.
  • Обмеження максимальної витрати через клапан AB-QM виконується простим налагодженням на задану витрату і реалізується зміною крайнього положення конуса регулюючого клапана.
  • Сумісні електроприводи автоматично адаптуються під величину ходу штока клапана AB-QM. Це означає, що клапан AB-QM зберігає лінійну видаткову характеристику незалежно від настройки і перепаду тисків.
  • Підбір клапана здійснюється тільки по одному параметру - необхідному витраті. Немає необхідності розраховувати kV і перевіряти авторитет клапана.
  • Швидкість потоку через повністю відкритий клапан відповідає максимальній швидкості потоку через трубопровід аналогічного діаметру.
  • Компактна конструкція клапана AB-QM дозволяє встановлювати його в обмеженому просторі. Наприклад: в корпусі фанкойла.
  • Клапан AB-QM в комбінації з електроприводом може мати лінійну або логарифмічну видаткову характеристику.
  • Встановлюється в основі вузла холодопостачання припливної установки

Клапан AB-QM з електроприводом забезпечує найвищий загальний економічний ефект завдяки тому, що:

  • Ефективна транспортування енергоносія і мінімальні витрати на роботу циркуляційних насосів.
  • Зниження вартості циркуляційних насосів і їх енергоспоживання через зменшення необхідного напору в системі в порівнянні з іншими рішеннями.
  • Відсутність перевитрати при часткових навантаженнях в системі через точного і незалежного від тиску обмеження витрати.
  • За допомогою вбудованих в клапан вимірювальних ніпелів можна легко зробити діагностику системи і знайти оптимальну точку роботи насоса.
  • Стабільне регулювання температуривоздуха в приміщенні.
  • Усунення впливу коливань наявного тиску на витрату через клапан значно знижує кількість переміщень штоків електроприводу і клапана, збільшуючи термін їх служби.
  • Гнучкість системи, оснащеної клапанами AB-QM. Коли частина системи змонтована, вона може працювати як повністю функціональна. При цьому не потрібно перенастроювати клапани AB-QM після завершення монтажу всієї системи.
  • Витрати на наладку системи близькі до нуля завдяки зручній процедурі настройки клапана AB-QM без необхідності застосування вимірювального обладнання, витратних діаграм або виконання розрахунків.
  • Капітальні витрати знижуються вдвічі, т. к. клапан AB-QM виконує дві функції - балансування і регулювання.
Зображення - AB-QM, Автоматичні комбіновані балансувальні клапани

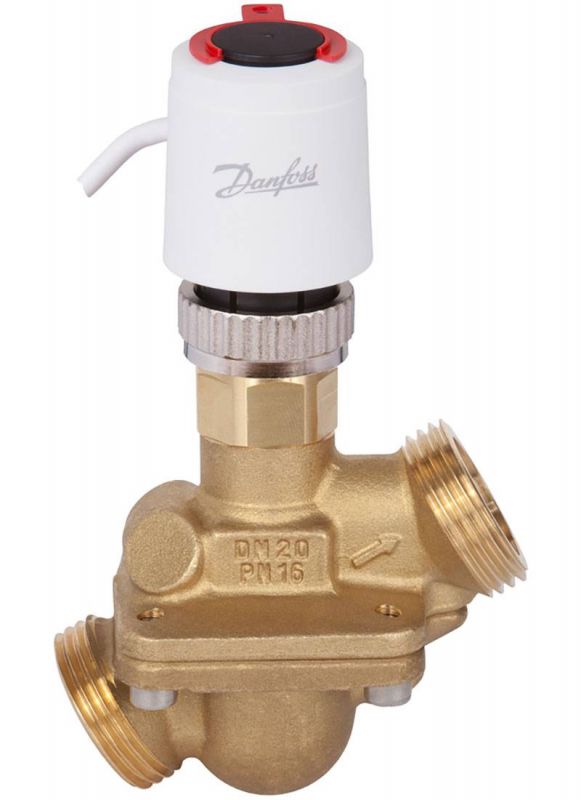

ab-qm-s-vneshnej-rezboj-bez-izmeritelnyh-nippelej
ab-qm-10lf

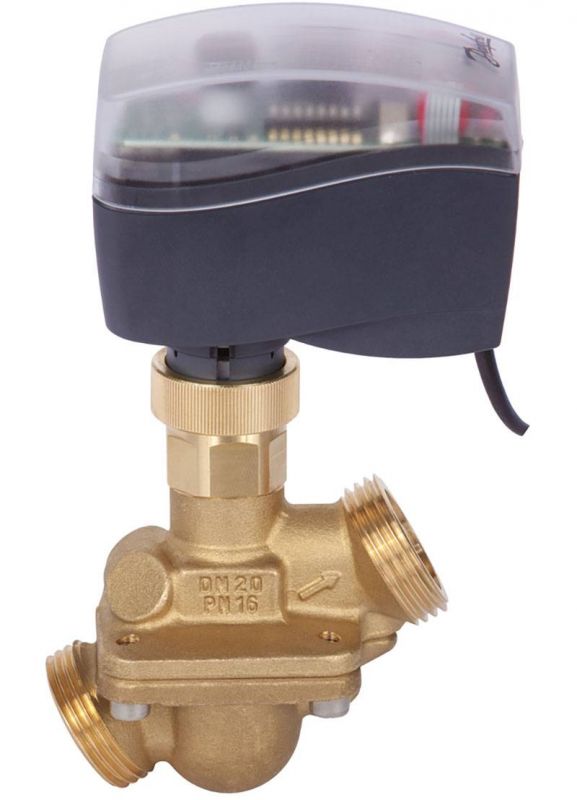

tochnoe-regulirovanie-rashoda-s-pomoschyu-klapana-ab-qm-s-elektroprivodom
Доступні для замовлення модифікації - AB-QM, Автоматичні комбіновані балансувальні клапани
Код замовлення Тип Kvs, м3/h Приєднання корпусу клапана Діапазон налаштування Розмір клапана
003Z0705 AB-QM 125 0,3 m3/h - - DN 125
003Z0706 AB-QM 150 0,3 m3/h - - DN 150
003Z0707 AB-QM 200 0,3 m3/h - - DN 200
003Z0708 AB-QM 250 0,3 m3/h - - DN 250
003Z0715 AB-QM 125 - - - DN 125
003Z0716 AB-QM 150 - - - DN 150
003Z0717 AB-QM 200 - - - DN 200
003Z0718 AB-QM 250 - - - DN 250
003Z0770 AB-QM 40 7,5 m3/h - - DN 40
003Z0771 AB-QM 50 12,5 m3/h - - DN 50
003Z0772 AB-QM 50 12,5 m3/h - - DN 50
003Z0773 AB-QM 65 20 m3/h - - DN 65
003Z0774 AB-QM 80 28 m3/h - - DN 80
003Z0775 AB-QM 100 38 m3/h - - DN 100
003Z0780 AB-QM ANSI - M30 x 1.5 - 1 1/2 in
003Z0781 AB-QM ANSI - M30 x 1.5 - 2 in
003Z0783 AB-QM ANSI - M30 x 1.5 - 2 1/2 in
003Z0784 AB-QM ANSI - M30 x 1.5 - 3 in
003Z0785 AB-QM ANSI - M30 x 1.5 - 4 in
003Z0793 AB-QM 65, HF 25 m3/h - - DN 65
003Z0794 AB-QM 80, HF 40 m3/h - - DN 80
003Z0795 AB-QM, 100 59 m3/h - - DN 100
003Z0905 AB-QM ANSI - M30 x 1.5 - 5 in
003Z0906 AB-QM ANSI - M30 x 1.5 - 6 in
003Z0915 AB-QM ANSI - M30 x 1.5 - 5 in
003Z0916 AB-QM ANSI - M30 x 1.5 - 6 in
003Z0983 AB-QM ANSI - M30 x 1.5 - 2 1/2 in
003Z0984 AB-QM ANSI - M30 x 1.5 - 3 in
003Z0985 AB-QM ANSI - M30 x 1.5 - 4 in
003Z1211 AB-QM 10 - G 1/2 55-275 л/год DN 10
003Z1212 AB-QM 15 - G 3/4 90-450 л/год DN 15
003Z1213 AB-QM 20 - G 1 180-900 л/год DN 20
003Z1214 AB-QM 25 - G 1 1/4 340-1700 л/год DN 25
003Z1215 AB-QM 32 - G 1 1/2 640-3200 л/год DN 32
003Z1238 Комплект AB-QM + MSV-S - - - DN 15
003Z1242 Комплект AB-QM + MSV-S - - - DN 15
003Z1243 Комплект AB-QM + MSV-S - - - DN 20
003Z1244 Комплект AB-QM + MSV-S - - - DN 25
003Z1245 Комплект AB-QM + MSV-S - - - DN 32
003Z1261 AB-QM 10LF - G 1/2 30-150 л/год DN 10
003Z1262 AB-QM 15LF - G 3/4 55-275 л/год DN 15
003Z1321 AB-QM ANSI - M30 x 1.5 - 1/2 in
003Z1332 AB-QM ANSI - M30 x 1.5 - 1/2 in
003Z1333 AB-QM ANSI - M30 x 1.5 - 3/4 in
003Z1334 AB-QM ANSI - M30 x 1.5 - 1 in
003Z1335 AB-QM ANSI - M30 x 1.5 - 1 1/4 in
003Z1770 AB-QM 40 7,5 m3/h - - DN 40
003Z1771 AB-QM 50 12,5 m3/h - - DN 50
003Z1772 AB-QM 50 12,5 m3/h - - DN 50
003Z1773 AB-QM 65 20 m3/h - - DN 65
003Z1774 AB-QM 80 28 m3/h - - DN 80
003Z1775 AB-QM 100 38 m3/h - - DN 100
003Z8200 AB-QM 0,2 m3/h M30 x 1.5 - DN 15
003Z8201 AB-QM 0,65 m3/h M30 x 1.5 - DN 15
003Z8202 AB-QM 1,2 m3/h M30 x 1.5 - DN 15
003Z8203 AB-QM 1,1 m3/h M30 x 1.5 - DN 20
003Z8204 AB-QM 1,9 m3/h M30 x 1.5 - DN 20
003Z8205 AB-QM 2,2 m3/h M30 x 1.5 - DN 25
003Z8206 AB-QM 3,8 m3/h M30 x 1.5 - DN 25
003Z8207 AB-QM 3,6 m3/h M30 x 1.5 - DN 32
003Z8208 AB-QM 5 m3/h M30 x 1.5 - DN 32
003Z8220 AB-QM 0,2 m3/h M30 x 1.5 - DN 15
003Z8221 AB-QM 0,65 m3/h M30 x 1.5 - DN 15
003Z8222 AB-QM 1,2 m3/h M30 x 1.5 - DN 15
003Z8223 AB-QM 1,1 m3/h M30 x 1.5 - DN 20
003Z8224 AB-QM 1,9 m3/h M30 x 1.5 - DN 20
003Z8300 AB-QM 0,2 m3/h M30 x 1.5 - DN 15
003Z8301 AB-QM 0,65 m3/h M30 x 1.5 - DN 15
003Z8302 AB-QM 15 1,2 m3/h - - DN 15
003Z8303 AB-QM 1,1 m3/h M30 x 1.5 - DN 20
003Z8304 AB-QM 1,9 m3/h M30 x 1.5 - DN 20
003Z8305 AB-QM 2,2 m3/h M30 x 1.5 - DN 25
003Z8306 AB-QM 3,8 m3/h M30 x 1.5 - DN 25
003Z8307 AB-QM 3,6 m3/h M30 x 1.5 - DN 32
003Z8308 AB-QM 5 m3/h M30 x 1.5 - DN 32
003Z8320 AB-QM 0,2 m3/h M30 x 1.5 - DN 15
003Z8321 AB-QM 0,65 m3/h M30 x 1.5 - DN 15
003Z8322 AB-QM 1,2 m3/h M30 x 1.5 - DN 15
003Z8323 AB-QM 1,1 m3/h M30 x 1.5 - DN 20
003Z8324 AB-QM 3 m3/h M30 x 1.5 - DN 20
