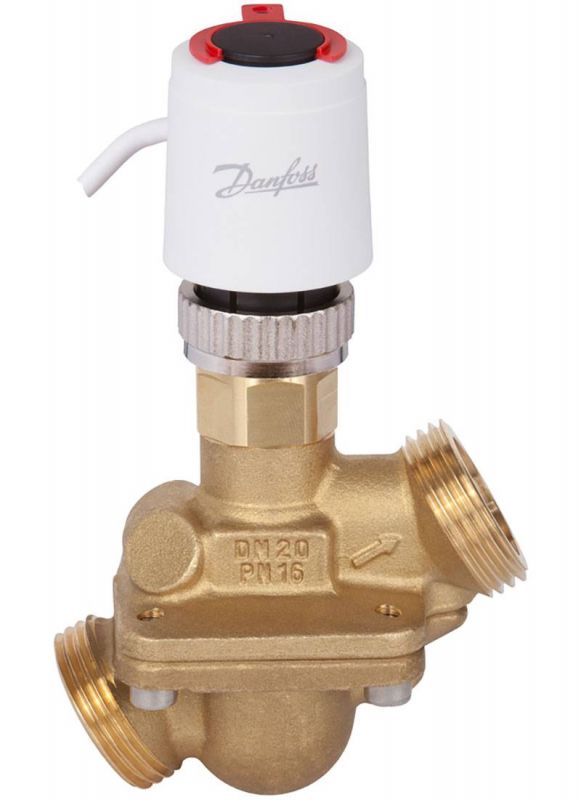

AB-QM, Комбінований балансувальний клапан із зовнішньою різьбою

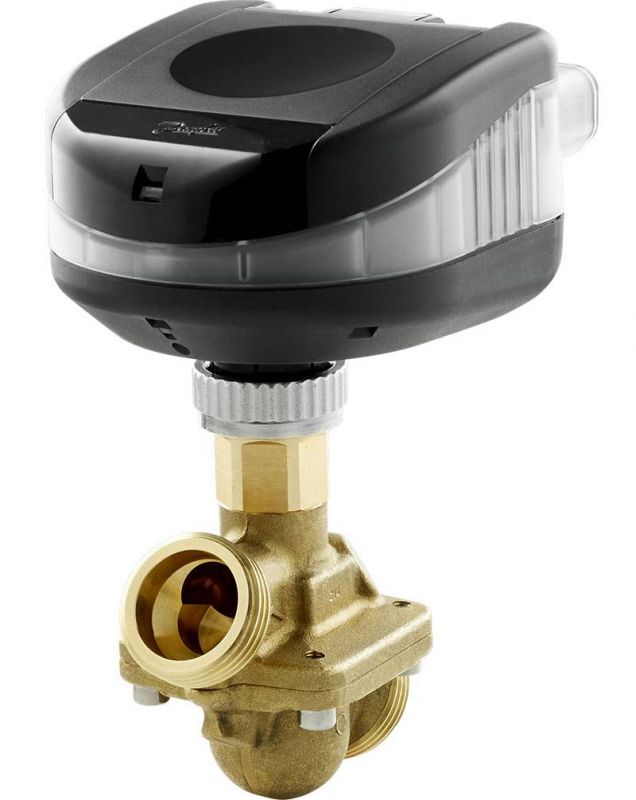

Автоматичний комбінований балансування клапан AB-QM

• Клапани AB-QM мають лінійну видаткову характеристику, яка не залежить від наявного тиску і його коливань.
• Коливання наявного тиску в системі компенсуються вбудованим в клапан AB-QM регулятором перепаду тисків.
• Клапани AB-QM мають плавну настройку на будь-який розрахунковий витрата.
• Обмеження максимальної витрати через клапан AB-QM виконується простим налагодженням на задану витрату і реалізується зміною крайнього положення конуса регулюючого клапана.
• Сумісні електроприводи автоматично адаптуються під величину ходу штока клапана AB-QM. Це означає, що клапан AB-QM зберігає лінійну видаткову характеристику незалежно від настройки і перепаду тисків.
• Підбір клапана здійснюється тільки по одному параметру - необхідному витраті. Немає необхідності розраховувати kV і перевіряти авторитет клапана.
• Швидкість потоку через повністю відкритий клапан відповідає максимальній швидкості потоку через трубопровід аналогічного діаметру.
• Компактна конструкція клапана AB-QM дозволяє встановлювати його в обмеженому просторі. Наприклад: в корпусі фанкойла.
• Клапан AB-QM в комбінації з електроприводом може мати лінійну або логарифмічну видаткову характеристику.

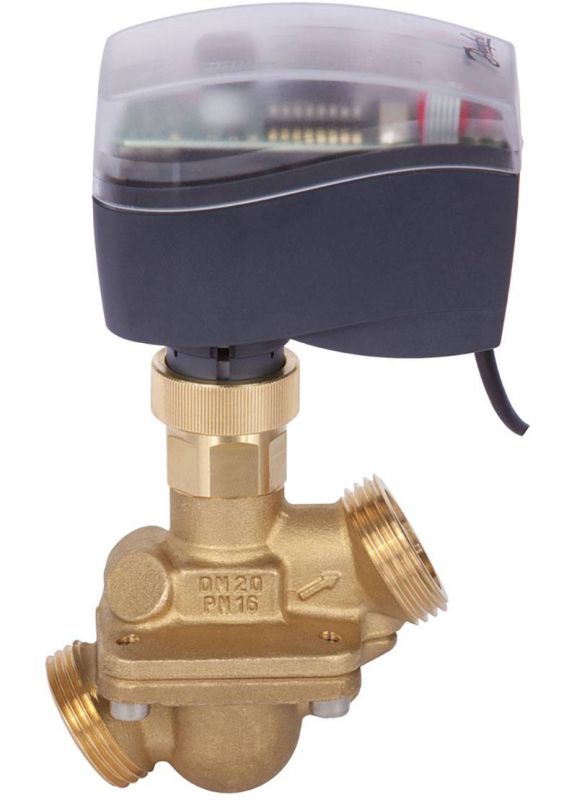

Клапан AB-QM з електроприводом забезпечує найвищий загальний економічний ефект завдяки тому, що:

• Ефективна транспортування енергоносія і мінімальні витрати на роботу циркуляційних насосів.
• Зниження вартості циркуляційних насосів і їх енергоспоживання через зменшення необхідного напору в системі в порівнянні з іншими рішеннями.
• Відсутність перевитрати при часткових навантаженнях в системі через точного і незалежного від тиску обмеження витрати.
• За допомогою вбудованих в клапан вимірювальних ніпелів можна легко зробити діагностику системи і знайти оптимальну точку роботи насоса.
• Стабільне регулювання температуривоздуха в приміщенні.
• Усунення впливу коливань наявного тиску на витрату через клапан значно знижує кількість переміщень штоків електроприводу і клапана, збільшуючи термін їх служби.
• Гнучкість системи, оснащеної клапанами AB-QM. Коли частина системи змонтована, вона може працювати як повністю функціональна. При цьому не потрібно перенастроювати клапани AB-QM після завершення монтажу всієї системи.
• Витрати на наладку системи близькі до нуля завдяки зручній процедурі настройки клапана AB-QM без необхідності застосування вимірювального обладнання, витратних діаграм або виконання розрахунків.
• Капітальні витрати знижуються вдвічі, т. к. клапан AB-QM виконує дві функції - балансування і регулювання.

Застосування клапана AB-QM

• Installation Guide AB-QM, DN 10-32 Setting tool (Керівництво по установці).pdf
• Технічний опис автоматичний комбінований балансування клапан AB-QM (Technical description).pdf
• Технічний опис редукторні електроприводи AME 110 NL, AME 120 NL (Technical description).pdf
• Технічний опис редукторний електропривод AMI 140 (Technical description).pdf
