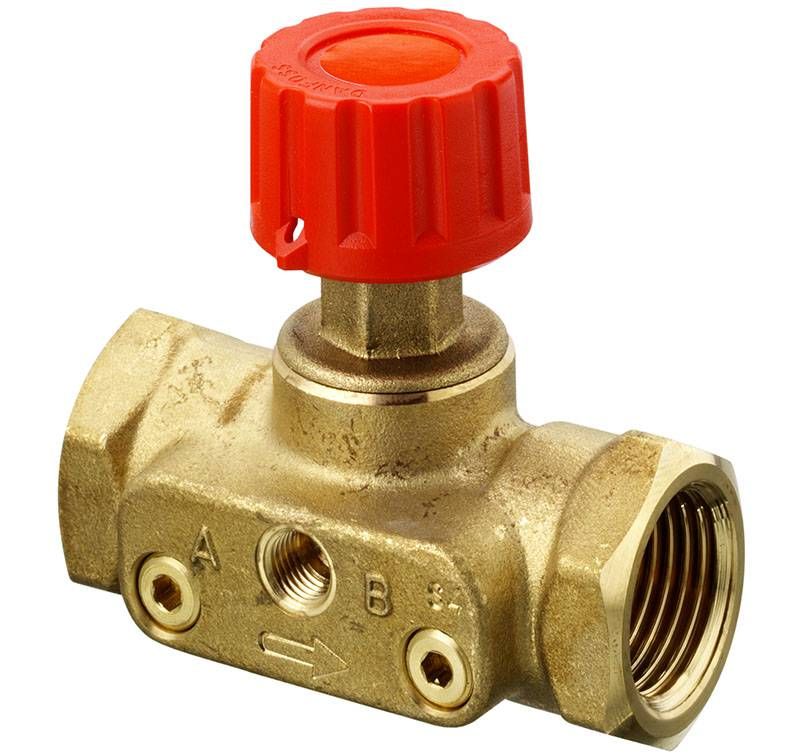

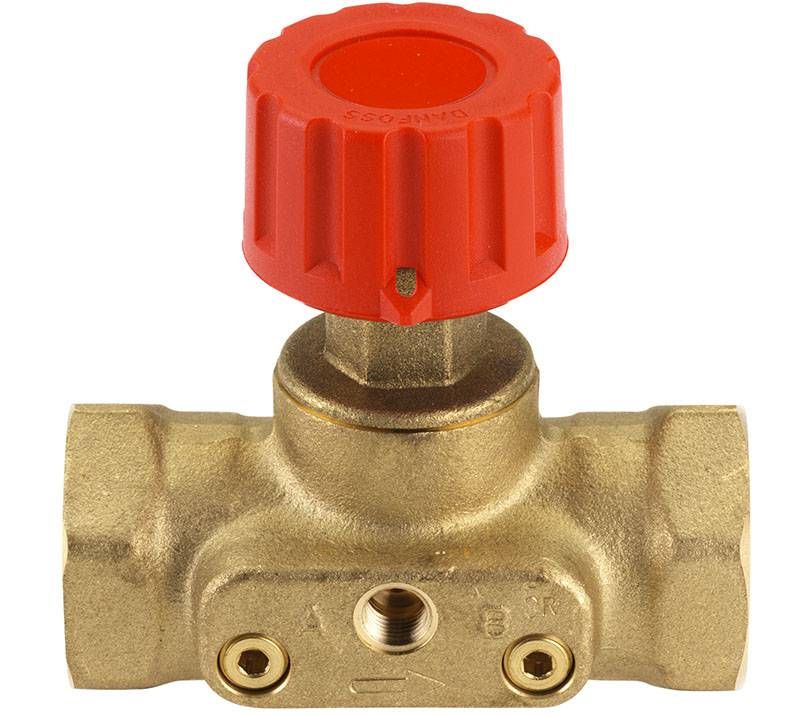

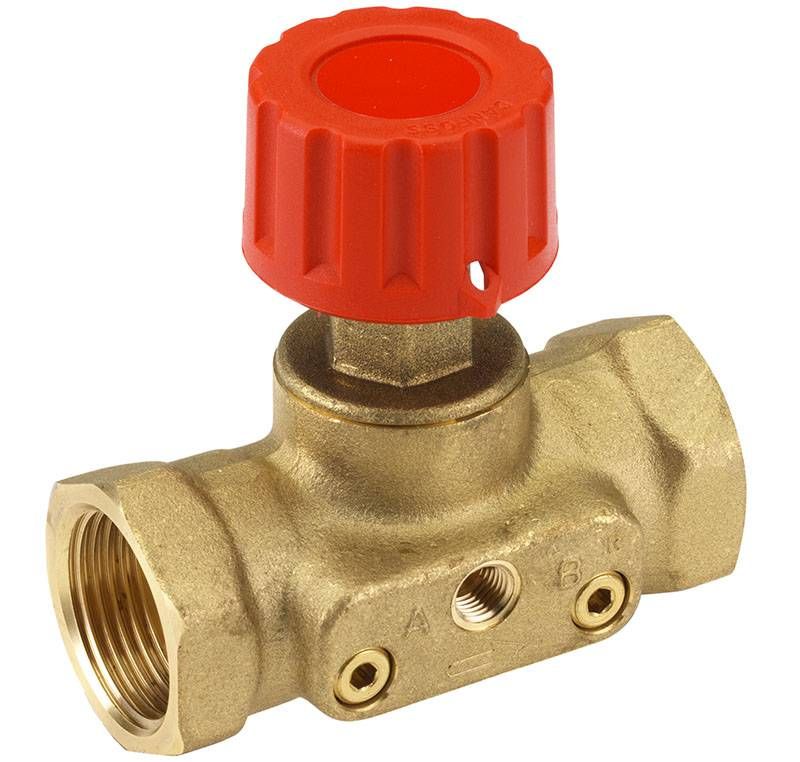

ASV-M, Запорный ручной клапан с внутренней резьбой
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Автоматический запорный, балансировочный вентиль ASV-M (DN 15-40)
Система теплоснабжения – централизованная, высокотехнологическая и многофункциональная структура, одним из важных компонентов которой является трубопроводная арматура. Она монтируется на различных тепловых установках. Необходима, прежде всего, для удобного, безопасного и энергоэффективного функционирования всей системы в целом, а именно для регулировки потока, рабочей среды (жидкости).
Область применения
Применение трубопроводной арматуры актуально во множестве элементов теплоснабжения: монтируется на устройствах как на крупных объектах (магистрали, атомные станции, технологические системы), так и малых (домовые и внутриквартирные трубопроводы). Одним из важных компонентов является запорно-контролирующий клапан ASV-M.
Общее описание устройства
Клапан совмещает в себе функции запорной и регулирующей арматуры, используется для регулирования объема и скорости потока, давления и температуры рабочей среды без отключения системы в целом. Таким образом, ASV-M – устройство, используемое для перекрытия потоков рабочих сред на заданных участках и регулирования параметров транспорта посредством изменения их расхода (регулирование направления движения, гидравлического и температурного режимов).
Клапан имеет простое устройство, включая в себя:
- запорную рукоятку;
- запорный шпиндель;
- конус клапана;
- седло клапана.
В клапане сделаны сквозные отверстия, к которым можно подсоединить дополнительные устройства компании Данфосс – ASV-PV и ASV-P. Имеются также отверстия, закрытые заглушками. В них могут быть установлены измерительные ниппели. С дополнительными приспособлениями запорный кран может выполнять также измерительную функцию.
Клапан семейства ASV выполняет следующие функции:
- поддерживают постоянный перепад давления;
- ограничивает расход рабочей среды;
- перекрывает трубопровод;
- из него сливают тепло- или холодоноситель.
Если в помещении достаточно низкая температура, то можно заказать дополнительно специальную изолирующую скорлупу.
Технические характеристики
Запорный клапан отсекает транспорт теплоносителя в радиатор от стояка. Корпус ASV-M выполнен из латуни – легкого, практически не подвергающегося коррозии сплава, простого в формовке и относительно дешевого. Другими его характеристиками являются:
- номинальный диаметр – 15-50 DN;
- макс. рабочее давление – 16 бар;
- перепад давления на клапане – <150 кПа;
- пропускная способность – 1,6 м3/ч;
- температура рабочей среды – от -20 до +120°С.
Надежность – одно из ключевых требований, предъявляемых к арматуре, так как большинство аварий в элементах теплоснабжения связаны с отказом системы, вызванной потерей герметичности между разъемными соединениями оборудования, дефектами деталей, коррозией металла. Данфосс производит устройства из нержавеющих материалов, с надежным уплотнением, что делает их продукцию востребованной. Монтируется запорный клапан только на систему без теплоносителя.
Документация для - ASV-M, Запорный ручной клапан с внутренней резьбой
Изображения - ASV-M, Запорный ручной клапан с внутренней резьбой
Доступные для заказа модификации - ASV-M, Запорный ручной клапан с внутренней резьбой
Код заказа | Тип | Kvs, м3/h | Присоединение корпуса клапана | Диапазон настройки | Размер клапана |
003L7691 | ASV-M 15 | 1,6 m3/h | Rp 1/2 | - | DN 15 |
003L7692 | ASV-M 20 | 2,5 m3/h | Rp 3/4 | - | DN 20 |
003L7693 | ASV-M 25 | 4 m3/h | Rp 1 | - | DN 25 |
003L7694 | ASV-M 32 | 6,3 m3/h | Rp 1 1/4 | - | DN 32 |
003L7695 | ASV-M 40 | 10 m3/h | Rp 1 1/2 | - | DN 40 |
003L7696 | ASV-M 15 | 1,6 m3/h | R 1/2 | 0,1 - 1,5 bar | DN 15 |
003L7697 | ASV-M 20 | 2,5 m3/h | - | - | DN 20 |
003L7698 | ASV-M 25 | 4 m3/h | Rp 1 | - | DN 25 |
003L7699 | ASV-M 32 | 6,3 m3/h | Rp 1 1/4 | - | DN 32 |
003L7700 | ASV-M 40 | 10 m3/h | G 13/4 | - | DN 40 |
003L7702 | ASV-M 50 | 16 m3/h | G 2 1/4 | - | DN 50 |
