Автоматические балансировочные клапаны ASV DN 15-50 (4-е поколение)


Основной задачей отопительной системы, отвечающей всем необходимым требованиям в современной жизни, к которым можно отнести экономичность, действенность, возможность регулировать автоматически, является создание комфортных условий для проживания. Таким устройством, поддерживающим требования к отопительной системе, является балансировочный клапан ASV-PV от компании Danfoss.


Показания и преимущества использования


Одна из главных задач проектирования и эксплуатации системы отопления – удержать ее гидравлический баланс. Для того чтобы обеспечить надежность всех ее отделов, необходимо защитить систему от перепадов давления. Поэтому она должна иметь автономное управление.

В двухтрубных системах гидравлическая увязка циркуляционных колец, повышение сопротивляемости узлов производится путем введения в систему балансировочного клапана ASV-PV. Однако он вводится не один, а совместно с запорно-измерительными устройствами ASV-BD, ASV-I или запорными клапанами ASV-M.

При их установке происходит разделение всей системы на части, количество которых соответствует числу внедренных регуляторов. В каждой подсистеме существует собственный гидравлический режим. Поэтому необходимо обеспечить устойчивость всей системы, корректируя показатель во всех отдельных частях.

Преимуществами введения в систему отопления клапанов ASV-PV и других устройств автоматической регуляции являются:
  • повышение теплового комфорта помещений;
  • экономия стоимости энергии на транспортировку рабочей среды;
  • улучшение распределения потока терморегуляторами;
  • снижение гидравлического сопротивления системы;
  • повышение износостойкости трубопровода;
  • уменьшение напора насоса;
  • снижение шума в системе.
Клапаны модели ASV-PV также применяются в системах охлаждения, вентиляции, кондиционирования.


Краткая характеристика


Новое поколение балансировочных клапанов ASV-PV еще проще в эксплуатации, чем предыдущее. Они имеют усовершенствованную шкалу настройки. Теперь для наладки работы клапана не нужен шестигранный ключ, что упрощает ввод в эксплуатацию и обслуживание арматуры.

Кроме того, в клапане реализована новая функция – «промывка», которая максимально упрощает промывание и заполнение всей системы теплоносителем. Модель ASV-PV характеризуется следующими техническими параметрами:
  • номинальный диаметр – 15-50 DN;
  • макс. рабочее давление – 16 бар;
  • перепад давления на клапане – 10-250 кПа;
  • температура рабочей среды – 0-120°С.
Точность и надежность гидравлической балансировки в новом продукте компании Danfoss реализуется благодаря:
  • мембранному блоку, встроенному в корпус клапана;
  • простой настройке режима работы с возможностью блокировки;
  • функции промывки и заполнения системы;
  • разделению функций – запорной и настроечной;
  • использованию мембран, которые адаптируются к разным типоразмерам модификаций клапана;
  • фабрично-установленному дренажному крану.
Рабочая среда из подающего трубопровода через импульсную трубку давит на верхнюю часть мембраны. Снизу на нее оказывает воздействие жидкость из обратного трубопровода. Уравновешивание разности давления происходит за счет упругих свойств пружины. Она имеет заданный параметр, соответствующий перепаду давления в 0,1 бар, но его можно увеличить до 20-30 сменой пружины.

Документация для - ASV-PV, Автоматический балансировочный клапан с внутренней резьбой
Изображения - ASV-PV, Автоматический балансировочный клапан с внутренней резьбой
asv-razdelyaet-sistemu-truboprovodov-na-nezavisimye-ot-davleniya-zony

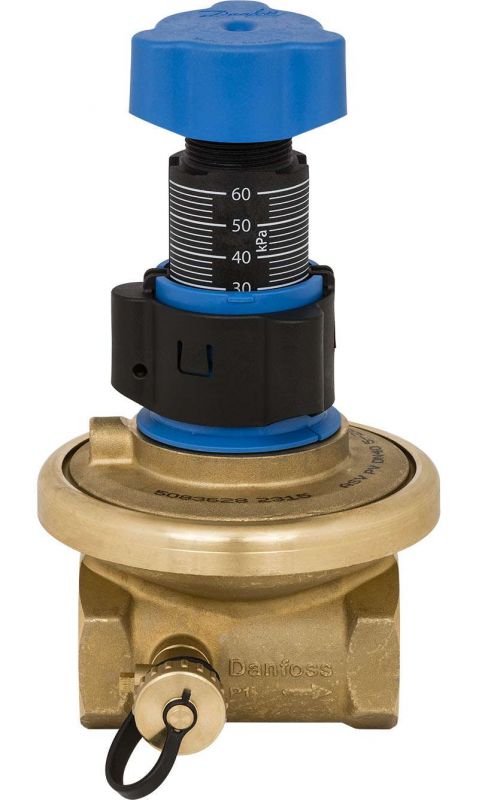

asv-delaet-sistemu-bolee-nadezhnoj

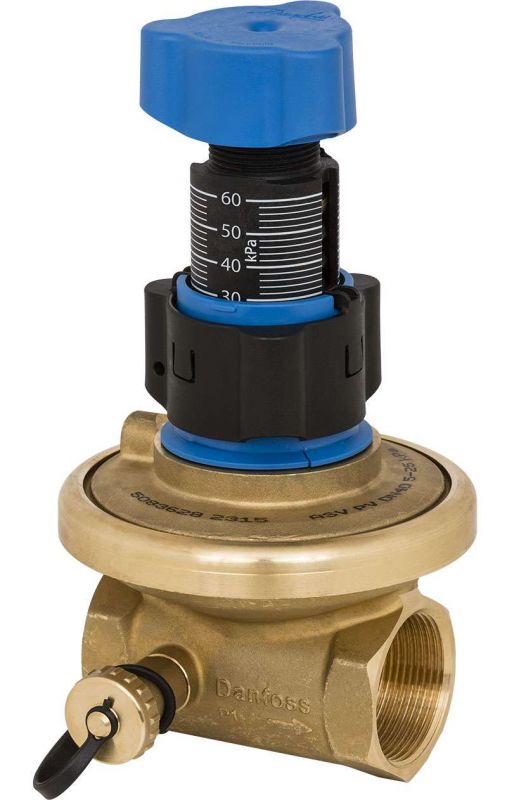

avtomaticheskie-balansirovochnye-klapany-asv-dn-15-50-4-e-pokolenie
uluchshennyj-komfort-v-pomeschenii-asv
Доступные для заказа модификации - ASV-PV, Автоматический балансировочный клапан с внутренней резьбой
Код заказа Тип Kvs, м3/h Присоединение корпуса клапана Диапазон настройки Размер клапана
003Z0611 ASV-PV 3G 20 m3/h - 0,05 - 0,25 bar DN 50
003Z0621 ASV-PV 3G 20 m3/h - 0,2 - 0,4 bar DN 50
003Z0623 ASV-PV 3G 48 m3/h - 0,2 - 0,4 bar DN 65
003Z0624 ASV-PV 3G 63 m3/h - 0,2 - 0,4 bar DN 80
003Z0625 ASV-PV 3G 76 m3/h - 0,2 - 0,4 bar DN 100
003Z0631 ASV-PV 3G 20 m3/h - 0,35 - 0,75 bar DN 50
003Z0633 ASV-PV 3G 48 m3/h - 0,35 - 0,75 bar DN 65
003Z0634 ASV-PV 3G 63 m3/h - 0,35 - 0,75 bar DN 80
003Z0635 ASV-PV 3G 76 m3/h - 0,35 - 0,75 bar DN 100
003Z0641 ASV-PV 3G 20 m3/h - 0,05 - 0,25 bar DN 50
003Z0643 ASV-PV 3G 48 m3/h - 0,05 - 0,25 bar DN 65
003Z0644 ASV-PV 3G 63 m3/h - 0,6 - 1 bar DN 80
003Z0645 ASV-PV 3G 76 m3/h - 0,6 - 1 bar DN 100
003Z5501 ASV-PV 15 1,6 m3/h Rp 1/2 0,05 - 0,25 bar DN 15
003Z5502 ASV-PV 20 2,5 m3/h Rp 3/4 0,05 - 0,25 bar DN 20
003Z5503 ASV-PV 25 4 m3/h Rp 1 0,05 - 0,25 bar DN 25
003Z5504 ASV-PV 32 6,3 m3/h Rp 1 1/4 0,05 - 0,25 bar DN 32
003Z5505 ASV-PV 40 10 m3/h Rp 1 1/2 0,05 - 0,25 bar DN 40
003Z5506 ASV-PV 50 16 m3/h Rp 2 0,05 - 0,25 bar DN 50
003Z5513 ASV-PV 4G 4 m3/h - 0,05 - 0,25 bar DN 25
003Z5541 ASV-PV 15 1,6 m3/h Rp 1/2 0,2-0,6 bar DN 15
003Z5542 ASV-PV 20 2,5 m3/h Rp 3/4 0,2-0,6 bar DN 20
003Z5543 ASV-PV 25 4 m3/h Rp 1 0,2-0,6 bar DN 25
003Z5544 ASV-PV 32 6,3 m3/h Rp 1 1/4 0,2-0,6 bar DN 32
003Z5544 ASV-PV 4G 6,3 m3/h - 0,2 - 0,6 bar DN 32
003Z5545 ASV-PV 40 10 m3/h Rp 1 1/2 0,2-0,6 bar DN 40
003Z5546 ASV-PV 50 16 m3/h Rp 2 0,2-0,6 bar DN 50
003Z5601 ASV-PV 4G 1,6 m3/h - 0,05 - 0,25 bar DN 15
003Z5602 ASV-PV 4G 2,5 m3/h - 0,05 - 0,25 bar DN 20
003Z5603 ASV-PV 4G 4 m3/h - 0,05 - 0,25 bar DN 25
003Z5604 ASV-PV 4G 6,3 m3/h - 0,05 - 0,25 bar DN 32
003Z5605 ASV-PV 4G 10 m3/h - 0,05 - 0,25 bar DN 40
003Z5606 ASV-PV 4G 16 m3/h - 0,05 - 0,25 bar DN 50
003Z5691 Комплекты ASV - - - DN 15
003Z5692 Комплекты ASV - - - DN 20
