ASV-PV, Автоматичний балансувальний клапан з внутрішньою різьбою

ASV-PV, Автоматичний балансувальний клапан з внутрішньою різьбою
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 123.00 - 2306.00 EUR

Автоматичні балансувальні клапани ASV DN 15-50 (4 покоління)


Основним завданням опалювальної системи, що відповідає всім необхідним вимогам у сучасному житті, до яких можна віднести економічність, дієвість, можливість автоматично регулювати, є створення комфортних умов для проживання. Таким пристроєм, що підтримує вимоги до системи опалення, є балансувальний клапан ASV-PV від компанії Danfoss.


Показання та переваги використання


Одне з головних завдань проектування та експлуатації системи опалення – утримати її гідравлічний баланс. Щоб забезпечити надійність всіх її відділів, необхідно захистити систему від перепадів тиску. Тому вона повинна мати автономне керування.

У двотрубних системах гідравлічна ув'язка циркуляційних кілець підвищення опірності вузлів проводиться шляхом введення в систему балансувального клапана ASV-PV. Однак він вводиться не один, а спільно із запірно-вимірювальними пристроями ASV-BD, ASV-I або запірними клапанами ASV-M.

При їх встановленні відбувається поділ усієї системи на частини, кількість яких відповідає числу впроваджених регуляторів. Кожна підсистема має власний гідравлічний режим. Тому необхідно забезпечити стійкість усієї системи, коригуючи показник у всіх окремих частинах.

Перевагами введення в систему опалення клапанів ASV-PV та інших пристроїв автоматичного регулювання є:
  • підвищення теплового комфорту приміщень;
  • економія вартості енергії на транспортування робочого середовища;
  • покращення розподілу потоку терморегуляторами;
  • зниження гідравлічного опору системи;
  • підвищення зносостійкості трубопроводу;
  • зменшення напору насоса;
  • зниження шуму у системі.
Клапани моделі ASV-PV також застосовуються в системах охолодження, вентиляції, кондиціювання.


Коротка характеристика


Нове покоління балансувальних клапанів ASV-PV набагато простіше в експлуатації, ніж попереднє. Вони мають вдосконалену шкалу налаштування. Тепер для налагодження роботи клапана не потрібен шестигранний ключ, що спрощує введення в експлуатацію та обслуговування арматури.

Крім того, в клапані реалізована нова функція – «промивання», яка максимально спрощує промивання та заповнення всієї системи теплоносієм. Модель ASV-PV характеризується такими технічними параметрами:
  • номінальний діаметр – 15-50 DN;
  • макс. робочий тиск – 16 бар;
  • перепад тиску на клапані – 10-250 кПа;
  • температура робочого середовища – 0-120°С.
Точність та надійність гідравлічного балансування у новому продукті компанії Danfoss реалізується завдяки:
  • мембранного блоку, вбудованого в корпус клапана;
  • простий налаштування режиму роботи з можливістю блокування;
  • функції промивання та заповнення системи;
  • поділу функцій - запірної та настроювальної;
  • використання мембран, що адаптуються до різних типорозмірів модифікацій клапана;
  • фабрично-встановленого дренажного крана.
Робоче середовище з трубопроводу, що подає, через імпульсну трубку тисне на верхню частину мембрани. Знизу на неї впливає рідина із зворотного трубопроводу. Врівноваження різниці тиску відбувається за рахунок пружних властивостей пружини. Вона має заданий параметр, що відповідає перепаду тиску 0,1 бар, але його можна збільшити до 20-30 зміною пружини.

Документація для - ASV-PV, Автоматичний балансувальний клапан з внутрішньою різьбою
Зображення - ASV-PV, Автоматичний балансувальний клапан з внутрішньою різьбою

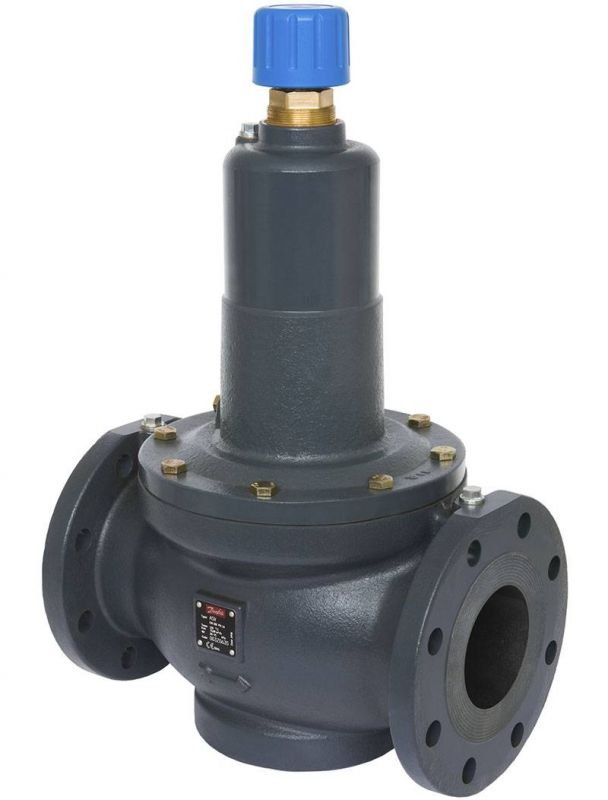

asv-razdelyaet-sistemu-truboprovodov-na-nezavisimye-ot-davleniya-zony
asv-delaet-sistemu-bolee-nadezhnoj

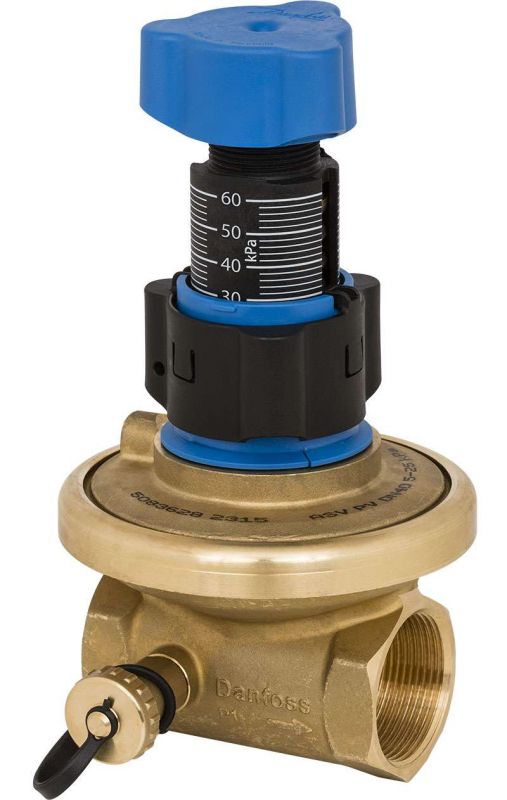

avtomaticheskie-balansirovochnye-klapany-asv-dn-15-50-4-e-pokolenie
uluchshennyj-komfort-v-pomeschenii-asv
Доступні для замовлення модифікації - ASV-PV, Автоматичний балансувальний клапан з внутрішньою різьбою
Код замовлення Тип Kvs, м3/h Приєднання корпусу клапана Діапазон налаштування Розмір клапана
003Z0611 ASV-PV 3G 20 m3/h - 0,05 - 0,25 bar DN 50
003Z0621 ASV-PV 3G 20 m3/h - 0,2 - 0,4 bar DN 50
003Z0623 ASV-PV 3G 48 m3/h - 0,2 - 0,4 bar DN 65
003Z0624 ASV-PV 3G 63 m3/h - 0,2 - 0,4 bar DN 80
003Z0625 ASV-PV 3G 76 m3/h - 0,2 - 0,4 bar DN 100
003Z0631 ASV-PV 3G 20 m3/h - 0,35 - 0,75 bar DN 50
003Z0633 ASV-PV 3G 48 m3/h - 0,35 - 0,75 bar DN 65
003Z0634 ASV-PV 3G 63 m3/h - 0,35 - 0,75 bar DN 80
003Z0635 ASV-PV 3G 76 m3/h - 0,35 - 0,75 bar DN 100
003Z0641 ASV-PV 3G 20 m3/h - 0,05 - 0,25 bar DN 50
003Z0643 ASV-PV 3G 48 m3/h - 0,05 - 0,25 bar DN 65
003Z0644 ASV-PV 3G 63 m3/h - 0,6 - 1 bar DN 80
003Z0645 ASV-PV 3G 76 m3/h - 0,6 - 1 bar DN 100
003Z5501 ASV-PV 15 1,6 m3/h Rp 1/2 0,05 - 0,25 bar DN 15
003Z5502 ASV-PV 20 2,5 m3/h Rp 3/4 0,05 - 0,25 bar DN 20
003Z5503 ASV-PV 25 4 m3/h Rp 1 0,05 - 0,25 bar DN 25
003Z5504 ASV-PV 32 6,3 m3/h Rp 1 1/4 0,05 - 0,25 bar DN 32
003Z5505 ASV-PV 40 10 m3/h Rp 1 1/2 0,05 - 0,25 bar DN 40
003Z5506 ASV-PV 50 16 m3/h Rp 2 0,05 - 0,25 bar DN 50
003Z5513 ASV-PV 4G 4 m3/h - 0,05 - 0,25 bar DN 25
003Z5541 ASV-PV 15 1,6 m3/h Rp 1/2 0,2-0,6 bar DN 15
003Z5542 ASV-PV 20 2,5 m3/h Rp 3/4 0,2-0,6 bar DN 20
003Z5543 ASV-PV 25 4 m3/h Rp 1 0,2-0,6 bar DN 25
003Z5544 ASV-PV 32 6,3 m3/h Rp 1 1/4 0,2-0,6 bar DN 32
003Z5544 ASV-PV 4G 6,3 m3/h - 0,2 - 0,6 bar DN 32
003Z5545 ASV-PV 40 10 m3/h Rp 1 1/2 0,2-0,6 bar DN 40
003Z5546 ASV-PV 50 16 m3/h Rp 2 0,2-0,6 bar DN 50
003Z5601 ASV-PV 4G 1,6 m3/h - 0,05 - 0,25 bar DN 15
003Z5602 ASV-PV 4G 2,5 m3/h - 0,05 - 0,25 bar DN 20
003Z5603 ASV-PV 4G 4 m3/h - 0,05 - 0,25 bar DN 25
003Z5604 ASV-PV 4G 6,3 m3/h - 0,05 - 0,25 bar DN 32
003Z5605 ASV-PV 4G 10 m3/h - 0,05 - 0,25 bar DN 40
003Z5606 ASV-PV 4G 16 m3/h - 0,05 - 0,25 bar DN 50
003Z5691 Комплекти ASV - - - DN 15
003Z5692 Комплекти ASV - - - DN 20
