Інвертор частоти VLT HVAC Drive FC 102

Частотно регульований перетворювач VLT HVAC Drive FC 102 від фірми Danfoss (Данія) використовується в тепло енергетичному комплексі і в комунальному господарстві для оптимізації роботи асинхронних і синхронних двигунів кондиціонерів, вентиляторів, опалювальних приладів, насосів.

Область використання

Частотне регулювання асинхронним пристроєм, який сьогодні розглядають не тільки з метою заощадити енергію, а й удосконалити управлінську модель технологічного процесу, знаходить застосування у всіх промислових областях, зокрема в:

насосах опалення та пожежної вентиляції;
приводах підіймально-транспортних механізмів;
кондиціонерах для охолодження / нагрівання повітря;
системах димовловлювач;
вентиляторах градирень і ін.

Харчування асинхронного двигуна від перетворювача частоти відкриває можливості не тільки регулювання продуктивності машини, але і одночасної компенсації реактивної потужності в мережі живлення.

Особливості моделі

VLT HVAC Drive FC 102 - яскравий представник серії компактних і високорентабельних продуктів фірми Данфосс. Він володіє наступними особливостями конструкції і функціоналу:

широкий діапазон класу захисту до IP66 / UL Type 4X;

електронні плати захищені компаундом, що дозволяє встановлювати ПП на електромоторі або поруч з обладнанням системи;
діапазон робочої температури від -20 ° С до + 50 ° C не впливає на працездатність апарату;
наявність вбудованого фільтра електромагнітних сигналів (ЕМС) і високочастотних перешкод;
довжина екранованого кабелю мотора становить 50-150 м, що дозволяє застосовувати Частотники в будівлях категорії С1, С2 (відповідно до конструктивних особливостей будівель пожежної безпеки);
можливість управляти відразу декількома приладами, об'єднаними в загальну схему завдяки вбудованому каскадному контролеру;

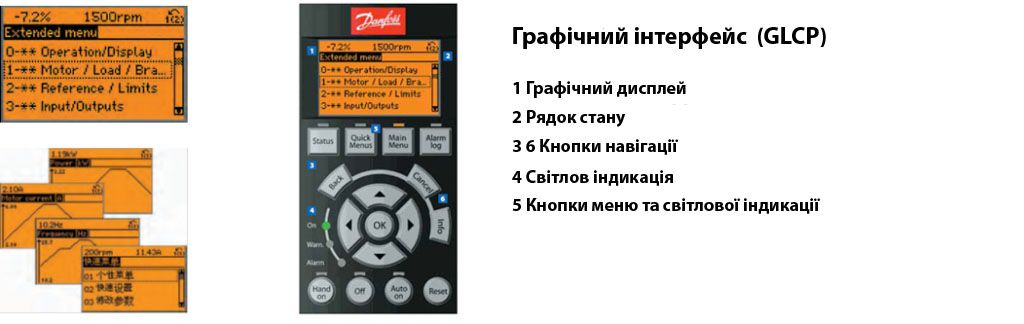

різноманітність можливостей управління - дистанційно або місцево з пульта - графічної панелі (GLCP) користувача;
вибір мови панелі управління з 27 запрограмованих;
прості, інтуїтивно зрозумілі налаштування (до 50 параметрів);
збереження і скидання налаштувань;
копіювання даних і передача їх на інші компоненти схеми;
можливість ведення журналу;
вбудовані фільтри для придушення внутрішніх і зовнішніх електромагнітних завад;
забезпечення температурної стабільності пристрою завдяки відведенню тепла по задній стінці;
захист від «обриву» фази і короткого замикання.

Крім загальних характеристик, притаманних усім продуктам лінійки VLT, Частотники має і характерні індивідуальні особливості.

Оскільки частотний регулятор (інвертор) забезпечує безперебійну роботу і продовження терміну експлуатації двигунів і специфічних приладів, то він повинен повністю інтегруватися в схеми:

Вентиляторів: відстеження та корекція швидкості обертання електродвигуна, придушення резонансних частот; контроль передавального ременя вентилятора - прилад визначає співвідношення сили струму до швидкості обертання вентилятора; можливість підтримки стабільності витрати потоку без установки додаткових датчиків; забезпечення надійної роботи вентилятора в пожежному режимі.
Кондиціонерів: можливість установки додаткового датчика тиску з метою контролю стану повітряних фільтрів; дистанційне керування за допомогою LCP панелі, необхідне при управлінні обігрівом і кондиціонуванням.
Насосів: координація роботи декількох насосів за допомогою вбудованого контролера; виявлення витоків і поривів трубопроводу на основі порівняння заданих і прийнятих параметрів роботи двигуна; автоматичне включення протоколу «сну» і «очікування» при падінні тиску в трубопроводі або зниженні витрат; швидка і адекватна реакція на умови, що змінюються і параметри системи; підтримання тиску на запрограмованому рівні.

Впровадження регульованого електроприводу з міркувань енергоощадження та технологічної необхідності без урахування особливих вимог до технологічних пристроїв може мати негативний вплив на надійність роботи всієї системи. Особливо це актуально в умовах неминучих короткочасних порушень електроживлення, які призводять до аварійної ситуації.

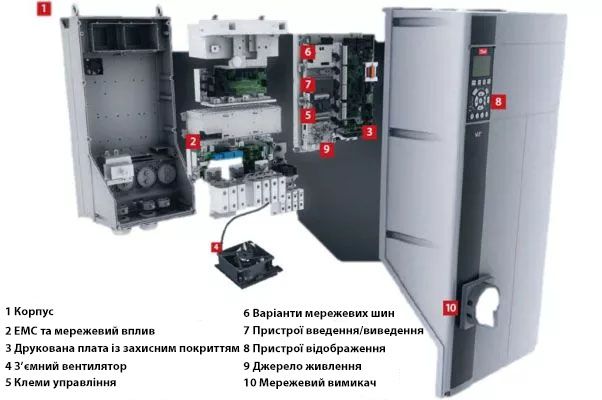

Пристрій перетворювача частоти VLT HVAC Drive FC 102

Коротка технічна характеристика

Отримання розрахункових функцій можливо завдяки влаштуванню і комплектації інвертора HVAC Drive FC 102:

напруга мережі: 220-240 В, 380-480 В, 525-600 В, 525-600 В;
частота мережі: 50-60 Гц; вихідна частота: 0-590 Гц;
час настойки напруги: 0,01-3600 с;
класи захисту приладу від: температури, проникнення сторонніх предметів і твердих частинок, вібрації, вологи, агресивного середовища та ін.

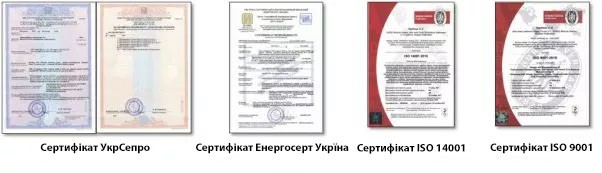

Сертифікація продукту

Частотний перетворювач VLT HVAC Drive FC 102 має сертифікати міжнародного зразка, що підтверджують відповідність продукту європейським стандартам:

ISO 14001 - гарантія того, що виріб відповідає вимогам екологічності;
ISO 9001 - підтверджує високу якість товару.

Також частотник Данфосс сертифікований відповідно до вимог України. Використання інвертора в схемі електрозабезпечення абсолютно необхідно для скорочення технологічних витрат електроенергії. Однак забезпечення можливості її регулювання, незалежно від технологічного навантаження електроприводу з компенсаційним перетворювачем у функції, наприклад, поточного значення діючої напруги в мережі, є актуальним завданням.

Документація для - VLT HVAC Drive FC 102, Частотний інвертор

Зображення - VLT HVAC Drive FC 102, Частотний інвертор

preobrazovateli-chastoty-serii-vlt-hvac-drive-fc-102-90-kvt

preobrazovateli-chastoty-serii-vlt-hvac-drive-fc-102-44-a-22-kvt

vlt-hvac-drive-fc-102-chastotnyj-preobrazovatel-22-kvt

vlt-hvac-drive-fc-102-chastotnyj-preobrazovatel-45-kvt

vlt-hvac-drive-fc-102-chastotnyj-preobrazovatel-90-kvt-177-a

Відео - VLT HVAC Drive FC 102, Частотний інвертор

Доступні для замовлення модифікації - VLT HVAC Drive FC 102, Частотний інвертор

Код замовлення	Тип	Потужність	Струм	Захист	Напруга в мережі	Фаза	*Габарити, ВШГ*
131B3526	FC-102P1K1T4	1.1 kW	3 А	IP20	380-480 В ± 10%	Три фазы	26890205 mm
131B3532	FC-102P2K2T4	2.2 kW	5.6 А	IP20	380-480 В ± 10%	Три фазы	26890205 mm
131B3611	FC-102P7K5T4	7.5 kW	16 А	IP20	380-480 В ± 10%	Три фазы	268130205 mm
131B4206	FC-102P1K5T4	1.5 kW	4.1 А	IP20	380-480 В ± 10%	Три фазы	26890205 mm
131B4214	FC-102P3K0T4	3 kW	7.2 А	IP20	380-480 В ± 10%	Три фазы	26890205 mm
131B4215	FC-102P4K0T4	4 kW	10 А	IP20	380-480 В ± 10%	Три фазы	26890205 mm
131B4216	FC-102P5K5T4	5.5 kW	13 А	IP20	380-480 В ± 10%	Три фазы	268130205 mm
131F0426	FC-102P11KT4	11 kW	23 А	IP20	380-480 В ± 10%	Три фазы	399165250 mm
131F5448	FC-102P90KT	90 kW	177 А	IP20	380-480 В ± 10%	Три фазы	660370333 mm
131F5449	FC-102P55KT	55 kW	106 А	IP20	380-480 В ± 10%	Три фазы	550308333 mm
131F5451	FC-102P37KT	37 kW	73 А	IP20	380-480 В ± 10%	Три фазы	520230242 mm
131F5454	FC-102P30KT	30 kW	61 А	IP20	380-480 В ± 10%	Три фазы	520230242 mm
131F5456	FC-102P18KT4	18.5 kW	37.5 А	IP20	380-480 В ± 10%	Три фазы	350165250 mm
131F6625	FC-102P15KT	15 kW	32 А	IP20	380-480 В ± 10%	Три фазы	399165250 mm
131F6626	FC-102P22KT4	22 kW	44 А	IP20	380-480 В ± 10%	Три фазы	520230242 mm
131F6627	FC-102P45KT	45 kW	90 А	IP20	380-480 В ± 10%	Три фазы	550308333 mm
131F6628	FC-102P75KT	75 kW	147 А	IP20	380-480 В ± 10%	Три фазы	660370333 mm
