Преобразователь частоты VLT HVAC Drive FC 102


Частотно-регулируемый преобразователь VLT HVAC Drive FC 102 от фирмы Danfoss (Дания) используется в тепло-энергетическом комплексе и в коммунальном хозяйстве для оптимизации работы асинхронных и синхронных двигателей кондиционеров, вентиляторов, отопительных приборов, насосов.


Область использования


Управление асинхронным устройством, которое на сегодняшний день рассматривают не только с целью сэкономить энергию, но и усовершенствовать управленческую модель технологического процесса, находит применение во всех промышленных областях, в частности в:
  • насосах отопления и пожарной вентиляции;
  • приводах подъемно-транспортных механизмов;
  • кондиционерах для охлаждения/нагревания воздуха;
  • системах дымоулавливания;
  • вентиляторах градирен и др.
Питание асинхронного двигателя от преобразователя частоты открывает возможности не только регулирования производительности машины, но и одновременной компенсации реактивной мощности в питающей сети.


Особенности модели


VLT HVAC Drive FC 102 – яркий представитель серии компактных и высокорентабельных продуктов фирмы Данфосс. Он обладает следующими особенностями конструкции и функционала:
  • широкий диапазон класса защиты до IP66/UL Type 4X;
  • электронные платы защищены компаундом, что позволяет устанавливать ЧП на электромоторе или рядом с оборудованием системы;
  • диапазон рабочей температуры от -20°С до +50°C не влияет на работоспособность аппарата;
  • наличие встроенного фильтра электромагнитных сигналов (ЭМС) и высокочастотных помех;
  • длина экранированного кабеля мотора составляет 50-150 м, что позволяет применять частотник в зданиях категории С1, С2 (в соответствии с конструктивными особенностями зданий пожарной безопасности);
  • возможность управлять сразу несколькими приборами, объединенными в общую схему благодаря встроенному каскадному контроллеру;

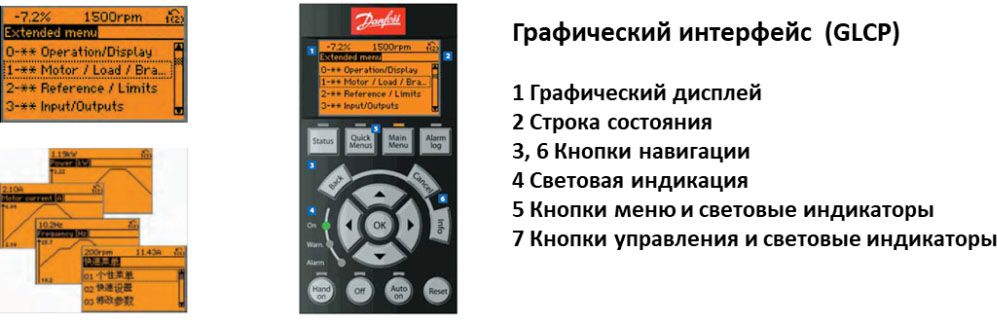

  • разнообразие возможностей управления – дистанционно или местно с пульта – графической панели (GLCP) пользователя;
  • выбор языка панели управления из 27 запрограммированных;
  • простые, интуитивно понятные настройки (до 50 параметров);
  • сохранение и сброс настроек;
  • копирование данных и передача их на другие компоненты схемы;
  • возможность ведения журнала;
  • встроенные фильтры для подавления внутренних и внешних электромагнитных помех;
  • обеспечение температурной стабильности устройства благодаря отводу тепла по задней стенке;
  • защита от «обрыва» фазы и короткого замыкания.

Кроме общих характеристик, присущих всем продуктам линейки VLT, частотник имеет и характерные индивидуальные особенности.

Так как инвертор обеспечивает бесперебойную работу и продление срока эксплуатации двигателей и специфических приборов, то он должен полностью интегрироваться в схемы:

  1. Вентиляторов: отслеживание и коррекция скорости вращения электродвигателя, подавление резонансных частот; контроль передаточного ремня вентилятора – прибор определяет соотношение силы тока к скорости вращения вентилятора; возможность поддержания стабильности расхода потока без установки дополнительных датчиков; обеспечение надежной работы вентилятора в пожарном режиме.
  2. Кондиционеров: возможность установки дополнительного датчика давления с целью контроля состояния воздушных фильтров; дистанционное управление с помощью LCP панели, необходимое при управлении обогревом и кондиционированием.
  3. Насосов: координация работы нескольких насосов с помощью встроенного контроллера; обнаружение утечек и порывов трубопровода на основе сравнения заданных и принятых параметров работы двигателя; автоматическое включение протокола «сна» и «ожидания» при падении давления в трубопроводе или снижении расхода; быстрая и адекватная реакция на изменяющиеся условия и параметры системы; поддержание давления на запрограммированном уровне.

Внедрение регулируемого электропривода из соображений энергосбережения и технологической необходимости без учета особых требований к технологическим устройствам может отрицательно влиять на надежность работы всей системы. Особенно это актуально в условиях неизбежных кратковременных нарушений электропитания, которые приводят к аварийной ситуации.

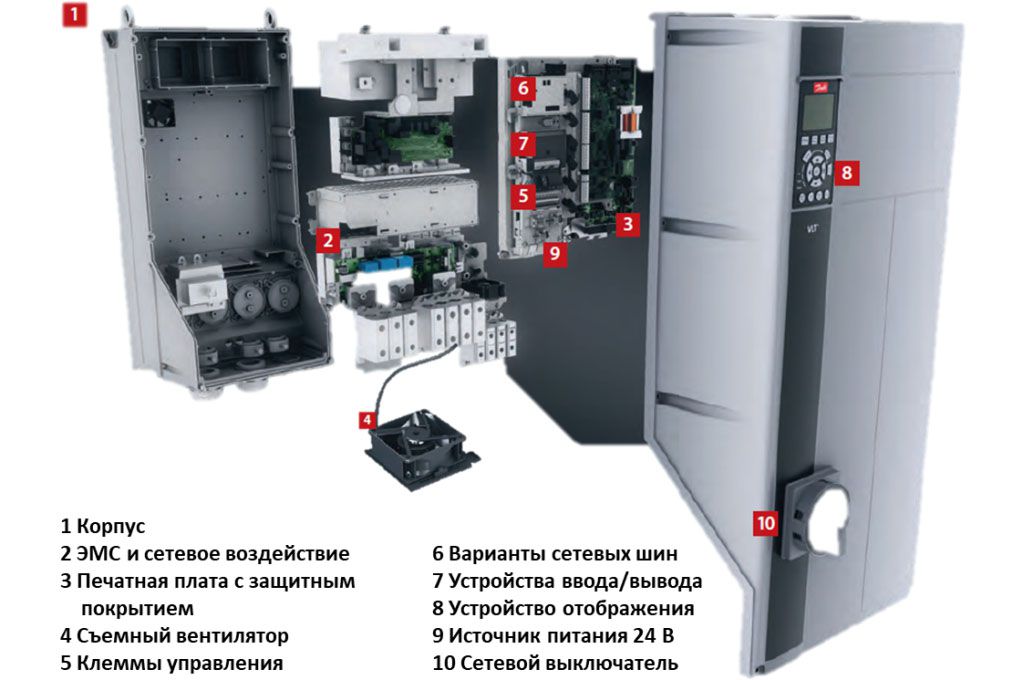

Устройство преобразователя частоты VLT HVAC Drive FC 102

Краткая техническая характеристика


Получение расчетных функций возможно благодаря устройству и комплектации частотника HVAC Drive FC 102:
  • напряжение сети: 220-240 В, 380-480 В, 525-600 В, 525-600 В;
  • частота сети: 50-60 Гц;
  • выходная частота: 0-590 Гц;
  • время настойки напряжения: 0,01-3600 с;
  • классы защиты прибора от: температуры, проникновения посторонних предметов и твердых частиц, вибрации, влаги, агрессивной среды и др.

Сертификация продукта


VLT HVAC Drive FC 102 имеет сертификаты международного образца, подтверждающие соответствие продукта европейским стандартам:
  • ISO 14001 – гарантия того, что изделие соответствует требованиям экологичности;
  • ISO 9001 – подтверждает высокое качество товара.

Также частотники Данфосс сертифицированые в соответствии с требованиями Украины. Использование инвертора в схеме электрообеспечения совершенно необходимо для сокращения технологического расхода электроэнергии. Однако обеспечение возможности ее регулирования, независимо от технологической нагрузки электропривода с компенсационным преобразователем в функции, например, текущего значения действующего напряжения в сети, является актуальной задачей.

Документация для - VLT HVAC Drive FC 102, Частотный преобразователь
Изображения - VLT HVAC Drive FC 102, Частотный преобразователь

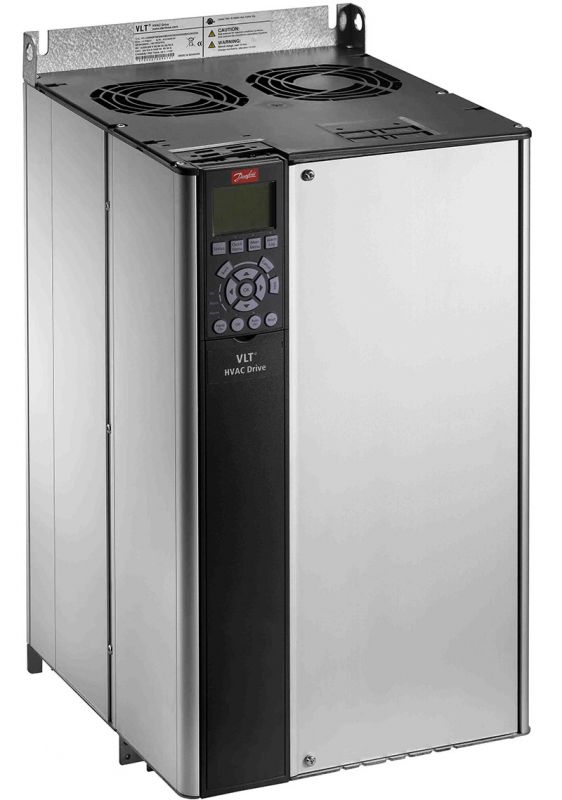

preobrazovateli-chastoty-serii-vlt-hvac-drive-fc-102-90-kvt

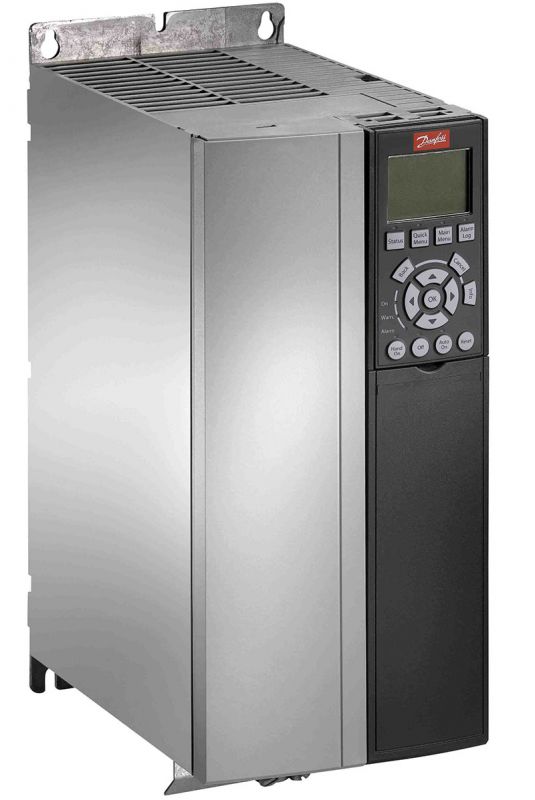

preobrazovateli-chastoty-serii-vlt-hvac-drive-fc-102-44-a-22-kvt

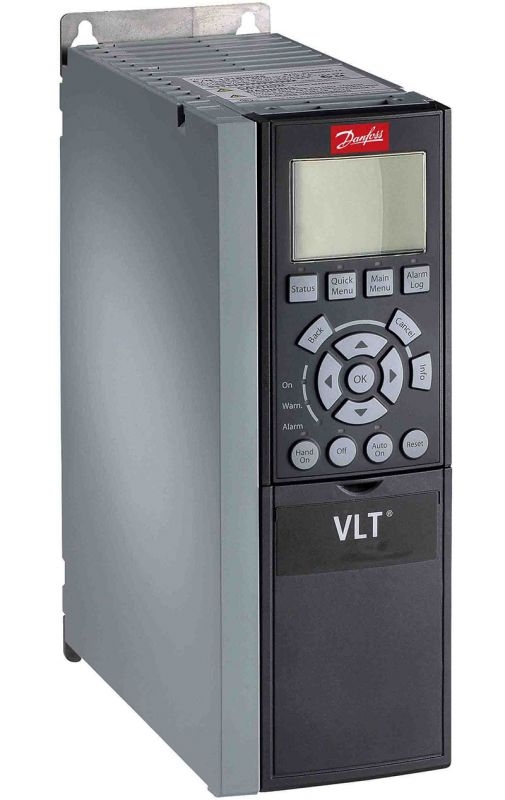

preobrazovatel-chastoty-fc-102-3-kvt

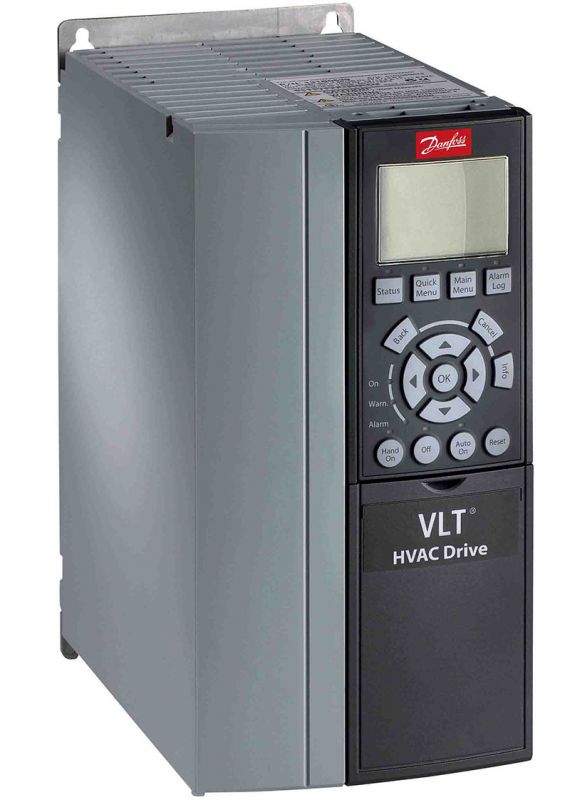

preobrazovatel-chastoty-fc-102

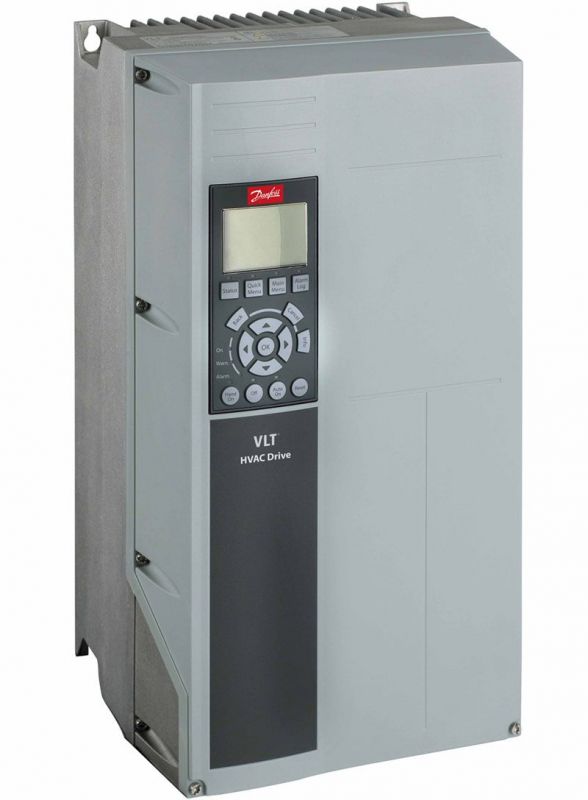

vlt-hvac-drive-fc-102-chastotnyj-preobrazovatel-22-kvt

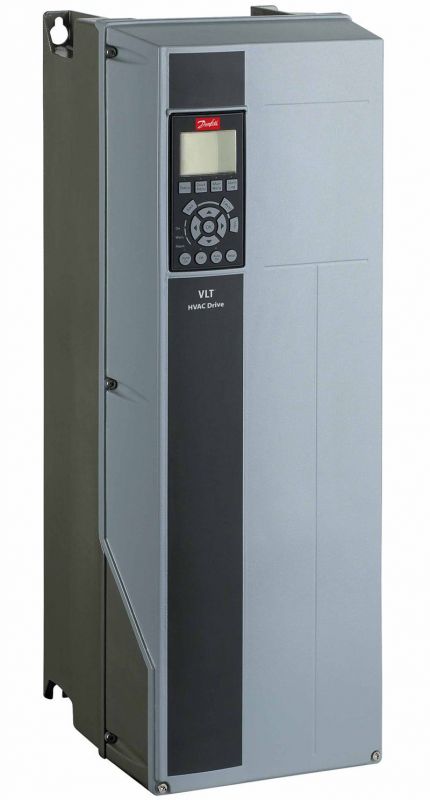

vlt-hvac-drive-fc-102-chastotnyj-preobrazovatel-45-kvt
vlt-hvac-drive-fc-102-chastotnyj-preobrazovatel-90-kvt-177-a
Видео - VLT HVAC Drive FC 102, Частотный преобразователь
Доступные для заказа модификации - VLT HVAC Drive FC 102, Частотный преобразователь
Код заказа Тип Мощность Ток Защита Напряжение в сети Фаза Габариты, В*Ш*Г
131B3526 FC-102P1K1T4 1.1 кВт 3 А IP20 380-480 В ± 10% Три фазы 268*90*205 мм
131B3532 FC-102P2K2T4 2.2 кВт 5.6 А IP20 380-480 В ± 10% Три фазы 268*90*205 мм
131B3611 FC-102P7K5T4 7.5 кВт 16 А IP20 380-480 В ± 10% Три фазы 268*130*205 мм
131B4206 FC-102P1K5T4 1.5 кВт 4.1 А IP20 380-480 В ± 10% Три фазы 268*90*205 мм
131B4214 FC-102P3K0T4 3 кВт 7.2 А IP20 380-480 В ± 10% Три фазы 268*90*205 мм
131B4215 FC-102P4K0T4 4 кВт 10 А IP20 380-480 В ± 10% Три фазы 268*90*205 мм
131B4216 FC-102P5K5T4 5.5 кВт 13 А IP20 380-480 В ± 10% Три фазы 268*130*205 мм
131F0426 FC-102P11KT4 11 кВт 23 А IP20 380-480 В ± 10% Три фазы 399*165*250 мм
131F5448 FC-102P90KT 90 кВт 177 А IP20 380-480 В ± 10% Три фазы 660*370*333 мм
131F5449 FC-102P55KT 55 кВт 106 А IP20 380-480 В ± 10% Три фазы 550*308*333 мм
131F5451 FC-102P37KT 37 кВт 73 А IP20 380-480 В ± 10% Три фазы 520*230*242 мм
131F5454 FC-102P30KT 30 кВт 61 А IP20 380-480 В ± 10% Три фазы 520*230*242 мм
131F5456 FC-102P18KT4 18.5 кВт 37.5 А IP20 380-480 В ± 10% Три фазы 350*165*250 мм
131F6625 FC-102P15KT 15 кВт 32 А IP20 380-480 В ± 10% Три фазы 399*165*250 мм
131F6626 FC-102P22KT4 22 кВт 44 А IP20 380-480 В ± 10% Три фазы 520*230*242 мм
131F6627 FC-102P45KT 45 кВт 90 А IP20 380-480 В ± 10% Три фазы 550*308*333 мм
131F6628 FC-102P75KT 75 кВт 147 А IP20 380-480 В ± 10% Три фазы 660*370*333 мм
