Устройства плавного пуска Danfoss

На современном этапе развития отраслевой экономики возникает необходимость усовершенствования процессов технологии в сторону снижения себестоимости производств за счет внедрения систем автоматизации и управления.

Преимущества и роль устройств плавного пуска для оптимизации электрических систем


На современном этапе развития отраслевой экономики возникает необходимость усовершенствования процессов технологии в сторону снижения себестоимости производств за счет внедрения систем автоматизации и управления. Поставленные необходимые задачи дают возможность использования двух вариантов реализации необходимых параметров управления электрическими двигателями, питающихся от источника переменного тока:
  • Преобразователь частоты производства Danfoss. Применяется для постоянного мониторинга скорости и частотных величин вращения ротора электродвигателя.
  • При необходимости типа регулирования старта и остановки применяется устройство плавного пуска.

Устройство плавного пуска (УПП) - одно из прогрессивных электронных приборов, спроектированных корпорацией Данфосс, для оптимизации работы приводных механизмов. Главная задача данной системы – обеспечить плавность нарастающего вращательного движения ротора во время запуска асинхронного двигателя и плавность его остановки. Основан на принципе постепенного наращивания/снижения питающего напряжения на обмотки двигателя в соответствии с нагрузкой, что позволяет исключить быстрый пуск, характеризующийся высоким значением стартовой силы тока (Iстарт = 4 ÷ 6 Iном).

Широкий модельный ряд пускателей Danfoss позволяют применять их в широком интервале вольтамперной характеристики:

  • 0,1 ÷ 11 кВт
  • 7,5 ÷ 110 кВт
  • 7,5 ÷ 850 кВт

Новейшие конструктивные разработки расширили функциональные возможности электронного устройства, упростили процесс установки и введения в рабочий режим.

Купить устройства плавного пуска Данфосс – значит получить ряд существенных преимуществ:

  • Экономия финансовых ресурсов:
    • «Комфортная» ценовая политика. Более низкая цена пускателя по сравнению с ценой частотного преобразователя соответствующей мощности.
    • Снижение стоимости монтажных работ и ввода в эксплуатацию за счет простоты подключения, наличия встроенных заводских уставок
    • Снижение эксплуатационных затрат. Уменьшение износа оборудования, увеличение межремонтного интервала
  • Экономия энергетических ресурсов. Равномерная работа электродвигателя позволяет избежать стартовых скачков тока,
  • Экономия пространства при установке устройства плавного пуска.
  • Увеличение срока службы технологического оборудования за счет уменьшения нагрузки на электродвигатель, силовые кабельные линии.
  • Снижение срока окупаемости процесса автоматизации.

Особенности, за которые стоит купить пускатель от Данфосс

Особенностями модельного ряда устройств плавного пуска электродвигателей переменного тока, является наличие оптимального и расширенного наборов функций, удовлетворяющих требованиям многих производственных процессов.

Для всех моделей от мини-конструкции до полнофункционального модуля пускателя:

  • Небольшие габариты корпуса электронного устройства
  • Безопасное исполнение, качественные компоненты
  • Облегченная схема монтирования и простота введения в эксплуатацию.
  • Возможность осуществления множественного числа пусков за один час
  • Минимальная выдача гармонических искажений в сеть. Минимизированное высокочастотное влияние на другое технологическое оборудование.

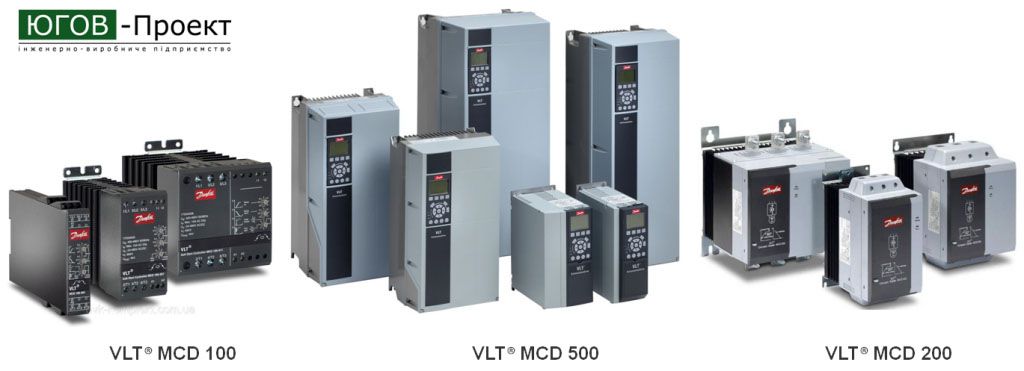

Система плавного пуска VLT® MCD 100

  • Осуществляет плавный пуск/остановку электрического привода с устанавливаемой выдержкой во времени от 0,4 сек до 10 сек.
  • Простота выбора. Осуществляется на базовом значении потребляемой вольтамперной характеристики.
  • Напряжение питания 220В – 600В
  • Унифицированное питание управления в пределах 24 – 480 В (~/ - тока)
  • Осуществление регулировки напряжения на нагрузке по двум фазам
  • Возможность установки пускового крутящего момента в интервале 0 – 85% от значения крутящего момента при прямом пуске.

Устройство плавного пуска VLT® MCD 200

  • Основной функциональный набор осуществления плавного пуска и остановки
    • Корректировка времени нарастания и снижения значения напряжения
    • Ограничение пускового токового значения и временная корректировка при снижении напряжения
  • Величина сетевого напряжения 220В – 575 В
  • Предусмотрено семь защитных опций для двигателя:
  • регулируемая остановка при возникновении перегрузочных характеристик
  • остановка при превышении временного интервала запуска
  • защита от обратного чередования синусоид фаз
  • электрозащита в схеме термистора электродвигателя
  • блокирование пуска при возникновении КЗ тиристора
  • блокирование пуска при неисправности питающей сети
  • защита от мгновенной перегрузки
  • Наличие реле выхода для управления контактором
  • Возможность перезапуска
  • Напряжение управления 110 В – 440 В переменного тока или 24 В (~/- тока)
  • Осуществление регулировки напряжения на нагрузке по двум (трем) фазам
  • Наличие интегрированного байпаса
  • Возможность задания параметров с местного устройства управления, дистанционно - посредством протокола RS-485

Устройство плавного пуска VLT® MCD 500

  • Совершенное устройство плавного пуска с системой адаптации к характеристикам нагрузки и двигателя
  • Величина напряжения источника питания 220В – 690 В
  • Напряжение управления 110 В – 440 В переменного тока или 24 В (~/- тока)
  • Запуск с ограничением тока, линейное возрастание тока, импульсный запуск
  • Изменяемое  время торможения
  • Торможение постоянным током, распределенным равномерно на 3 фазы, плавное торможение
  • Наличие девятнадцати защитных опций
  • Автоматический рестарт
  • Возможность функционирования в «тяжелых» технических условиях, с двухскоростными электродвигателями
  • Возможность шести проводного соединения (треугольник)
  • Наличие программируемых реле выхода
  • Наличие интегрированного байпасного контактора
  • Встроенные часы, возможность ведения учета событий и протоколирования отказов
  • Возможность задания и контроля через интегрированную шину связи или с панели местного управления VLT LCP 501
  • Возможность работы с преобразователем частоты и интеграции в АСУТП

Устройства плавного пуска VLT® MCD 500


Устройство плавного пуска VLT® MCD 500 представляет собой передовое цифровое решение для плавного пуска электродвигателей мощностью от 7 до 800 кВт. В устройствах плавного пуска MCD 500 реализован полный спектр функций защиты двигателей и системы. Они спроектированы для обеспечения надежной работы в самых трудных условиях. MCD 500 обеспечивают плавный пуск и остановку электродвигателя благодаря ограничению пускового тока.

Особенности:

  • очень простой монтаж; вмонтированный обходной контактор (в устройствах плавного пуска мощностью до 110 кВт);
  • предусмотрены вмонтированные таймеры для работы;
  • контроль работы, а также регулярное измерение рабочих параметров; торможение посредством постоянного тока;
  • торможение нагрузок с высоким моментом инерции; функция JOG – работа оборудования на малых скоростях;
  • авто-сбрасывание аварийных отключений; предусмотрен режим аварийной работы (он же пожарный режим);

Характеристики:

  • питающее напряжение 3х200-525 В;
  • напряжение управления 110-220 В.

Устройства плавного пуска VLT® MCD 202



Принципиально новые устройства плавного пуска VLT® MCD 202 благодаря достаточно активному использованию передовых технологий, к примеру, новых алгоритмов управления полупроводниками, а также применение шунтирующей схемы, отличаются небывалой компактностью, а их рассеиваемая мощность является крайне небольшой. Отсутствует необходимость в обеспечении дополнительной вентиляции и наличии любых обходных контакторов. Этим существенно упрощается монтаж и минимизируется место, которое занимает панель. Устройство плавного пуска MCD 202 обеспечивает управление пуском электродвигателя в режиме ограничения тока (Current Limit), функцию плавной остановки двигателя в режиме TVR  (Timed Voltage Ramp - TVR), а также включает ряд функций защиты электродвигателя. Также поддерживается режим тяжелых условий пуска при 4хIном в течение 20 секунд.

Характеристики:

  • максимально допустимое напряжение 200 – 440 В переменного тока;
  • управляющее напряжение питания 110 – 240 В переменного тока.

Устройства плавного пуска VLT® MCD 201



Принципиально новые устройства плавного пуска VLT® MCD 201  благодаря достаточно активному использованию передовых технологий, к примеру, новых алгоритмов управления полупроводниками, а также применение шунтирующей схемы, отличаются небывалой компактностью, а их рассеиваемая мощность является крайне небольшой. Отсутствует необходимость в обеспечении дополнительной вентиляции и наличии любых обходных контакторов. Этим существенно упрощается монтаж и минимизируется место, которое занимает панель. Устройство плавного пуска MCD 201 обеспечивает управление пуском и остановкой электродвигателя в режиме плавного нарастания напря- жения (Timed Voltage Ramp - TVR). Также поддерживается режим тяжелых условий пуска при 4хI ном. в течение 20 секунд.

Характеристики:

  • Максимально допустимое напряжение - 200-440 В переменного тока;
  • Управляющее напряжение питания - 110-240 В переменного тока.

Сферы применения пускателей от Danfoss



На основании качественных характеристик и явных преимуществ, применение устройств плавного пуска получило достаточно широкое распространение в социально-экономической системе Украины. Основное ядро применения прибора – сферы производства и обслуживания, где требуется более надежная работа при большей энергоэффективности и меньших затратах на эксплуатацию и обслуживание.

  • Системы водоснабжения, водоотведения, водоочистки
  • Системы воздухообмена, кондиционирования и отопления
  • Общепромышленные системы:
    • Тяжелая промышленность
    • Легкая промышленность
    • Нефтехимическая
    • Пищевая и др.

Устройства обеспечивают равномерную работу:

  • Приводов центробежных насосных установок
  • Электрических двигателей вентиляторов градирен, приточно-вытяжной и пожарной вентиляциями
  • Компрессорных установок
  • Специализированного промышленного оборудования:
    • Конвейеров
    • Центрифуг
    • Дробилок
    • Мешалок
    • Другого оборудования, в состав которого входит приводная техника.

Решить проблему эффективного использования асинхронного электродвигателя при минимальных затратах – купить устройство плавного пуска Danfoss.

Устройство плавного пуска. Принцип действия

  • Принцип действия всех моделей плавного пуска VLT основан на ограничении напряжения входа, передаваемого от источника питания на нагрузку. Возрастание напряжения происходит по линейной зависимости через тиристорные ключи, включенные по встречно-параллельной схеме.
  • Запуск двигателя – процесс трансформации электрической энергии питающего источника в кинетическую энергию привода, работающего на номинальной скорости, характеризуется малым значением стартового сопротивления двигателя и постепенным ростом до номинального значения. Отсюда, опираясь на закон Ома:I=U⁄R
  • сила стартового тока имеет большое значение, а передаваемая энергия значительно нарастает.
  • Для снижения значений пускового тока устройство плавного пуска ограничивает значение входного напряжения, увеличивая его по мере разгона, тем самым, создает плавное нарастание скорости вращения ротора от стартового момента до момента работы в номинальном режиме.



Шунтирование схемы

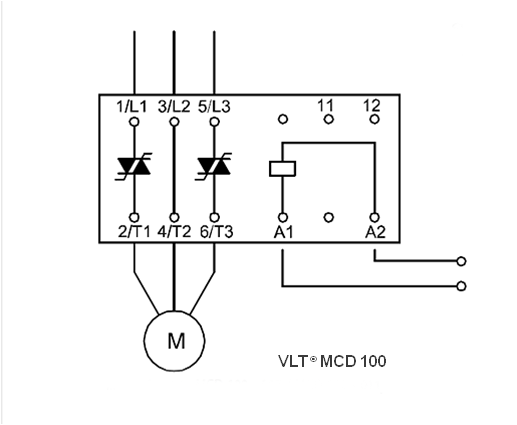

  • Подача управляющего напряжения на клеммы управления A1 - A2 устройства плавного пуска инициирует запуск электродвигателя согласно установленным настройкам времени разгона и крутящего момента.
  • Во время процесса разгона контроллер плавно изменяет напряжение на двигателе, пока оно не достигнет полного напряжения сети. Скорость двигателя будет зависеть от фактической загруженности привода.
  • Начальное значение крутящего момента используется для установки начального напряжения. При необходимости более высокого пускового момента есть возможность адаптации контроллера к нужным значениям.

Плавная остановка

  • Когда управляющий сигнал выключен, привод будет плавно остановлен пропорционально настройкам корректировки времени, либо контроллер будет постепенно уменьшать напряжение, снижая крутящий момент и силу тока. Как следствие, скорость двигателя будет стремиться к нулю.
  • Вариант пуска/останова зависит от наличия соответствующих встроенных функций для различных моделей.

Шунтирование схемы

  • По завершению процесса плавного запуска и достижению номинального значения напряжения на приводном устройстве, необходимо исключить пускатель из схемы питания электродвигателя. Это возможно при включении в схему шунтирующего контактора, управляемого по команде от блока плавного пуска.
  • Новейшие разработки компании Данфосс  позволили для выполнения подключения двигателя напрямую от сети питания внедрить схему встроенного байпасного контактора, что значительно облегчает монтажную схему в целом, снижает потери, уменьшает необходимость дополнительного отвода тепла.

Регулируемые фазы

По количеству регулируемых фаз пускатели делятся на:

  • Двухфазные - встречно-параллельно включенные тиристоры расположены на двух фазах, одна фаза подключена непосредственно к обмотке электродвигателя
  • Трехфазные – силовые ключи подключены по всем трем фазам, что позволяет сделать потребление тока линейным и симметричным

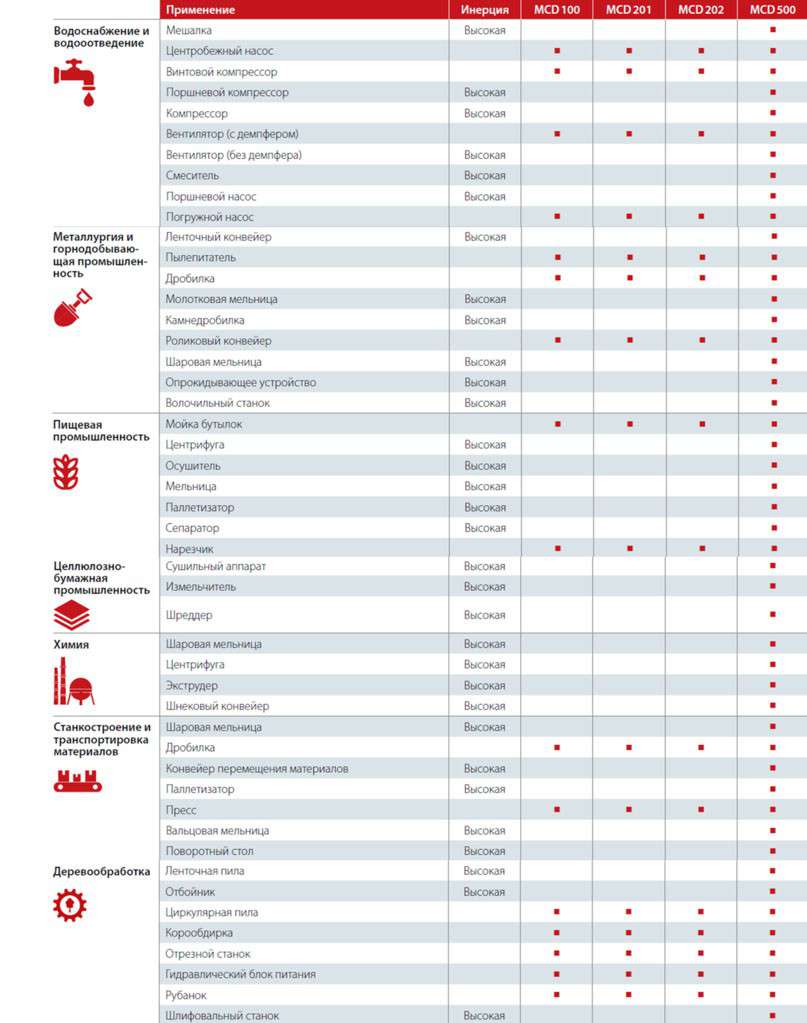

Методика выбора устройства плавного пуска



Выбор модели устройства зависит от многих параметров и особенностей промышленных технологий:

  1. Соответствие функциональным требованиям процесса
  2. Необходимый диапазон мощностей
  3. Величина необходимого номинального тока
  4. Исходя из значения инерции
  5. Частота запуска двигателя в час
  6. Необходимое «затягивание» пуска по времени

Стандартные решения

Предложения нашим Клиентам



Предлагаемая ООО «ЮГОВ-Проект» продукция компании Danfoss сектора Drives отличается отменным качеством. При покупке устройства плавного управления пуском электродвигателя Вы получаете:

  • Квалифицированный подбор необходимой модели устройства
  • Возможность быстрой доставки выбранного оборудования по Киеву и области
  • Содействие при поставке комплектующих и дополнительных опций, расширяющих функционал электронных приборов
  • Сервисное обслуживание по всей территории Украины 24/7

Устройство плавного пуска Украина – это высокое качество и низкая цена.
