VLT MCD 201, Устройство плавного пуска

VLT MCD 201, Устройство плавного пуска
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Лановий Кирило: 098 469 96 87
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 585.00 - 2394.00 EUR

VLT Soft Starter MCD 201. Компактный, но мощный плавный пускатель.


Устройство плавного пуска (УПП) от Данфосс относится к серии приборов с компактными размерами – VLT. Компания выпускает 2 модели для регулирования работы двигателей мощностью до 110 кВт. Несмотря на небольшие габариты, обе серии пускателей обладают довольно значительной мощностью, надежны и могут работать без потери функционала в широком температурном диапазоне. VLT Soft Starter MCD 201 – это базовая модель. Она стоит дешевле и область ее применения несколько ограниченна.


Что такое УПП и принцип их работы?


Софтстартеры Danfoss серии MCD 201 – это устройство, которое обеспечивает плавный пуск/останов двигателей с небольшим моментом стягивания, как например, у вентиляторов и насосов. Широкий модельный ряд позволяет выбрать устройство, максимально подходящее по техническим параметрам и габаритам. Потребитель самостоятельно может модифицировать прибор, заказав к нему дополнительные блоки и установив новое программное обеспечение.

Плавный пускатель от Danfoss разработан для управления запуском и остановкой электродвигателей. Во время запуска мотора крутящий момент ротора может достигать значений в несколько раз выше номинального (150-200%) за несколько секунд.

Это вызывает сильные перегрузки и может спровоцировать выход из строя механической части движка. «Пачки» таких перенапряжений способны привести к пробою изоляции и выходу из строя не только одного механизма, но и двигателей, связанных с ним последовательно.

В момент старта также значительно (в 6-8 раз) вырастает пусковой ток, что вызывает падение напряжения в питающей сети. Включение в систему Soft Starter MCD 201 позволяет:

  • согласовать крутящий момент движителя с моментом нагрузки;
  • плавно запустить и разогнать мотор;
  • снизить пусковой ток до значений, приближенных к норме (до 3-4 номинальных).
В результате использования софтстартера:
  • снижается риск перегрева обмотки;
  • устраняются рывки и удары в механической части привода;
  • предупреждается вероятность возникновения гидравлических ударов в трубах и на задвижках и др.
В электронных УПП ограничение тока реализуется за счет плавного нарастания напряжения на обмотках мотора.


Технические характеристики серии


Продукты отличаются наличием встроенных байпасных схем – «обводного» пути при нештатных ситуациях и для отключения устройства при ремонте, обслуживании.


Технические характеристики

MCD 201

Интервал разгона

2-15 с.

Интервал торможения

2-20 с.

Наличие канала связи по току

нет

Напряжение питания

3 x 200–575 В

Мощность

7,5–110 кВт (200 А)

Защита

нет

Выходы

1 выходное реле

Продукты серии используются во множестве отраслей промышленности.


Область применения


Так как устройство не имеет дополнительной защиты, то его применение ограниченно условиями функционирования. Модели Soft Starter MCD 201 применяют в:
  • водном хозяйстве;
  • металлургии;
  • горнодобывающей, пищевой, целлюлозно-бумажной, нефтехимической, транспортной, металлообрабатывающей и деревообрабатывающей промышленности.
Устройствами плавного пуска снабжают электродвигатели:
  • насосов;
  • вентиляторов;
  • конвейеров;
  • компрессоров;
  • подъемников;
  • центрифуг;
  • смесителей;
  • ленточных пил;
  • дробилок;
  • экструдеров и т.д.
УПП от Данфосс отличаются быстрой окупаемостью. Они позволяют использовать в производстве более дешевые и надежные двигатели – асинхронные и на постоянных магнитах.


Преимущества устройства


УПП от Danfoss обладают следующими преимуществами, выгодно отличающими их от аналогов других производителей:
  • компактный размер и небольшой вес позволяют экономить место в силовом шкафу, а крепление с помощью DIN-рейки дает возможность обойтись без специальных и дорогостоящих шкафов;
  • интегрированный байпас снижает расходы на монтаж, минимизирует потери мощности, нейтрализует тепловыделение;
  • инновационное управление тиристорным выпрямителем и регулируемый выходной сигнал помогают существенно увеличить количество пусков в 1час;
  • может работать без потери эффективности в широком температурном диапазоне до +50°С;
  • экономичны при вводе в эксплуатацию;
  • легкие в установке и обслуживании;
  • не требуется использование дополнительных систем охлаждения.

Модульная комплектация устройства позволяет его дополнять, усовершенствовать, максимально адаптировать к условиям производства. Гибкая схема увеличивает возможности прибора и облегчает его настройку, управление. Из-за снижения затрат на установку, обслуживание, ремонт, устройства окупаются в течение 2 лет и даже раньше.

Аппараты легко адаптируются в уже имеющиеся системы, что позволяет не останавливать надолго технологический процесс и быстро его модернизировать. Прибор не только изменяет начальные параметры, но и регулирует работу системы непосредственно во время ее функционирования.

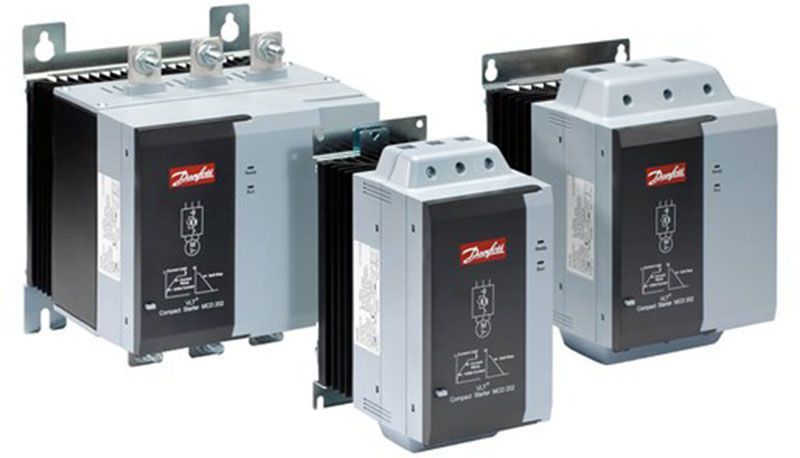

Изображения - VLT MCD 201, Устройство плавного пуска
vlt-mcd-201-ustrojstvo-plavnogo-puska-puskatel
Доступные для заказа модификации - VLT MCD 201, Устройство плавного пуска
Код заказа Тип Мощность, кВт Ток, А Габариты
175G5165 MCD201007T4 7,5 kW 18 A 203*98*165 mm
175G5166 MCD201015T4 15 kW 34 A 203*98*165 mm
175G5167 MCD201018T4 18,5 kW 42 A 203*98*165 mm
175G5168 MCD201022T4 22 kW 48 A 203*98*165 mm
175G5169 MCD201030T4 30 kW 60 A 203*98*165 mm
175G5170 MCD201037T4 37 kW 75 A 215*145*193 mm
175G5171 MCD201045T4 45 kW 85 A 215*145*193 mm
175G5172 MCD201055T4 55 kW 100 A 215*145*193 mm
175G5172 MCD201055T4 55 kW 100 A –
175G5173 MCD201075T4 75 kW 140 A 240*202*214 mm
175G5174 MCD201090T4 90 kW 170 A 240*202*214 mm
175G5175 MCD201110T4 110 kW 200 A 240*202*214 mm
175G5176 MCD201007T4 7 kW 18 A –
175G5178 MCD201018T4 18 kW 42 A –
175G5180 MCD201030T4 30 kW 60 A –
175G5182 MCD201045T4 45 kW 85 A –
175G5183 MCD201055T4 55 kW 100 A –
175G5184 MCD201075T4 75 kW 140 A –
175G5185 MCD201090T4 90 kW 170 A –
175G5186 MCD201110T4 110 kW 200 A –
175G5187 MCD201007T6 7 kW 18 A –
175G5188 MCD201015T6 15 kW 34 A –
175G5189 MCD201018T6 18 kW 42 A –
175G5192 MCD201037T6 37 kW 75 A –
175G5193 MCD201045T6 45 kW 85 A –
175G5194 MCD201055T6 55 kW 100 A –
175G5196 MCD201090T6 90 kW 170 A –
175G5197 MCD201110T6 110 kW 200 A –
175G5198 MCD201007T6 7 kW 18 A –
175G5200 MCD201018T6 18 kW 42 A –
175G5203 MCD201037T6 37 kW 75 A –
175G5205 MCD201055T6 55 kW 100 A –
175G5208 MCD201110T6 110 kW 200 A –
