Пристрої плавного пуску Danfoss

На сучасному етапі розвитку галузевої економіки виникає необхідність удосконалення процесів технології в сторону зниження собівартості виробництв за рахунок впровадження систем автоматизації і управління.

Призначення Пристроїв плавного пуску

На сучасному етапі розвитку галузевої економіки виникає необхідність удосконалення процесів технології в сторону зниження собівартості виробництв за рахунок впровадження систем автоматизації і управління.

Поставлені необхідні завдання дають можливість використання двох варіантів реалізації необхідних параметрів управління електричними двигунами, що живляться від джерела змінного струму:

  • Перетворювач частоти виробництва Danfoss. Застосовується для постійного моніторингу швидкості і частотних величин обертання ротора електродвигуна.
  • При необхідності типу регулювання старту і зупинки застосовується пристрій плавного пуску.

Пристрій плавного пуску (УПП) - одне з прогресивних електронних приладів, спроектованих корпорацією Данфосс, для оптимізації роботи приводних механізмів. Головне завдання даної системи - забезпечити плавність наростаючого обертального руху ротора під час запуску асинхронного двигуна і плавність його зупинки. Заснований на принципі поступового нарощування / зниження напруги живлення на обмотки двигуна відповідно до навантаження, що дозволяє виключити швидкий пуск, який характеризується високим значенням стартовою сили струму (Iстарт = 4 ÷ 6 Iном).

Широкий модельний ряд пускачів Danfoss дозволяють застосовувати їх в широкому інтервалі вольтамперної характеристики:

  • 0,1 ÷ 11 кВт
  • 7,5 ÷ 110 кВт
  • 7,5 ÷ 850 кВт

Новітні конструктивні розробки розширили функціональні можливості електронного пристрою, спростили процес установки і введення в робочий режим.

Купити пристрої плавного пуску Данфосс - значить отримати ряд істотних переваг:

  • Економія фінансових ресурсів:
    • «Комфортна» цінова політика. Більш низька ціна пускача в порівнянні з ціною частотного перетворювача відповідної потужності.
    • Зниження вартості монтажних робіт і введення в експлуатацію за рахунок простоти підключення, наявності вбудованих заводських уставок
    • Зниження експлуатаційних витрат. Зменшення зносу устаткування, збільшення міжремонтного інтервалу
  • Економія енергетичних ресурсів. Рівномірна робота електродвигуна дозволяє уникнути стартових стрибків струму,
  • Економія простору при установці пристрою плавного пуску.
  • Збільшення терміну служби технологічного обладнання за рахунок зменшення навантаження на електродвигун, силові кабельні лінії.
  • Зниження терміну окупності процесу автоматизації.

Особливості, за які варто купити пускач від Данфосс

Особливостями модельного ряду пристроїв плавного пуску електродвигунів змінного струму, є наявність оптимального і розширеного наборів функцій, що задовольняють вимогам багатьох виробничих процесів.

Для всіх моделей від міні-конструкції до повнофункціонального модуля пускача:

  • Невеликі габарити корпусу електронного пристрою
  • Безпечне виконання, якісні компоненти
  • Полегшена схема монтування і простота введення в експлуатацію.
  • Можливість здійснення множини пусків за одну годину
  • Мінімальна видача гармонійних спотворень в мережу. Мінімізоване високочастотне вплив на інше технологічне обладнання.

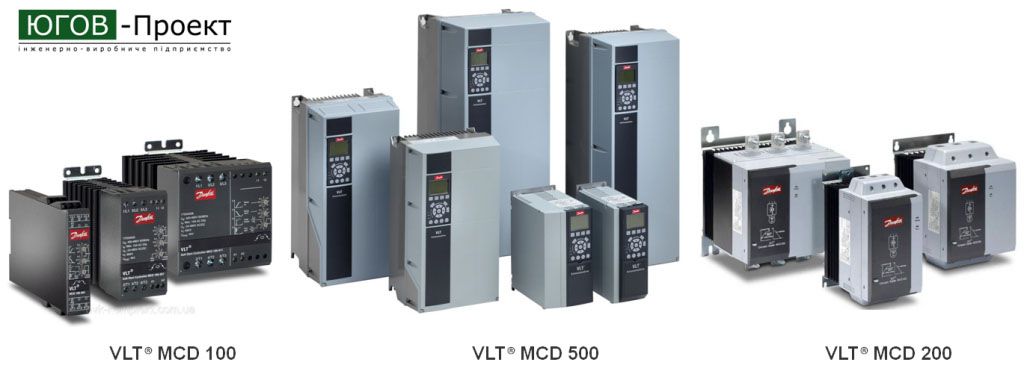

VLT® MCD 100

  • Здійснює плавний пуск / зупинку електричного приводу з установлюваної витримкою в часі від 0,4 сек до 10 сек.
  • Простота вибору. Здійснюється на базовому значенні споживаної вольтамперної характеристики.
  • Напруга живлення 220В - 600В
  • Уніфіковане харчування управління в межах 24 - 480 В (~ / - струму)
  • Здійснення регулювання напруги на навантаженні за двома фазами
  • Можливість установки пускового крутного моменту в інтервалі 0 - 85% від значення крутного моменту при прямому пуску.

VLT® MCD 200

  • Основний функціональний набір здійснення плавного пуску і зупинки
    • Коригування часу наростання і зниження значення напруги
    • Обмеження пускового струмового значення і тимчасова корекція при зниженні напруги
  • Величина напруги 220В - 575 В
  • Передбачено сім захисних опцій для двигуна:
    • регульована зупинка при виникненні перевантажувальних характеристик
    • зупинка при перевищенні тимчасового інтервалу запуску
    • захист від зворотного чергування синусоид фаз
    • електрозахист в схемі термистора електродвигуна
    • блокування пуску при виникненні КЗ тиристора
    • блокування пуску при несправності мережі живлення
    • захист від миттєвої перевантаження
  • Наявність реле виходу для управління контактором
  • можливість перезапуску
  • Напруга управління 110 В - 440 В змінного струму або 24 В (~ / - струму)
  • Здійснення регулювання напруги на навантаженні за двома (трьома) фазами
  • Наявність інтегрованого байпаса
  • Можливість завдання параметрів з місцевого пристрою управління, дистанційно - за допомогою протоколу RS-485

VLT® MCD 500

  • Досконале пристрій плавного пуску з системою адаптації до характеристик навантаження та двигуна
  • Величина напруги джерела живлення 220В - 690 В
  • Напруга управління 110 В - 440 В змінного струму або 24 В (~ / - струму)
  • Запуск з обмеженням струму, лінійне зростання струму, імпульсний запуск
  • Змінна час гальмування
  • Гальмування постійним струмом, розподіленим рівномірно на 3 фази, плавне гальмування
  • Наявність дев'ятнадцяти захисних опцій
  • автоматичний рестарт
  • Можливість функціонування в «важких» технічних умов, з двошвидкісними електродвигунами
  • Можливість шести провідного з'єднання (трикутник)
  • Наявність програмованих реле виходу
  • Наявність інтегрованого байпасного контактора
  • Вбудований годинник, можливість ведення обліку подій і протоколювання відмов
  • Можливість завдання і контролю через інтегровану шину зв'язку або з панелі місцевого управління VLT LCP 501
  • Можливість роботи з перетворювачем частоти і інтеграції в АСУТП

VLT® MCD 500 являє собою передове цифрове рішення для плавного пуску електродвигунів потужністю від 7 до 800 кВт. У пристроях плавного пуску MCD 500 реалізований повний спектр функцій захисту двигунів і системи. Вони спроектовані для забезпечення надійної роботи в найважчих умовах. MCD 500 забезпечують плавний пуск і зупинка електродвигуна завдяки обмеженню пускового струму.

Особливості:

  • дуже простий монтаж; вмонтований обхідний контактор (в пристроях плавного пуску потужністю до 110 кВт);
  • передбачені вмонтовані таймери для роботи;
  • контроль роботи, а також регулярне вимірювання робочих параметрів; гальмування за допомогою постійного струму;
  • гальмування навантажень з високим моментом інерції; функція JOG - робота обладнання на малих швидкостях;
  • авто-скидання аварійних відключень; передбачений режим аварійної роботи (він же пожежний режим);

Характеристики:

  • напругу живлення 3х200-525 В;
  • напруга управління 110-220 В.

Принципово нові пристрої плавного пуску VLT® MCD 202 завдяки досить активного використання передових технологій, наприклад, нових алгоритмів управління напівпровідниками, а також застосування шунтирующей схеми, відрізняються небувалою компактністю, а їх розсіює потужність є вкрай невеликий. Не має потреби в забезпеченні додаткової вентиляції і наявності будь-яких обхідних контакторів. Цим істотно спрощується монтаж і мінімізується місце, яке займає панель. Пристрій плавного пуску MCD 202 забезпечує управління пуском електродвигуна в режимі обмеження струму (Current Limit), функцію плавної зупинки двигуна в режимі TVR (Timed Voltage Ramp - TVR), а також включає ряд функцій захисту електродвигуна. Також підтримується режим важких умов пуску при 4хIном протягом 20 секунд.

Характеристики:

  • максимально допустима напруга 200 - 440 В змінного струму;
  • керуюча напруга живлення 110 - 240 В змінного струму.

Принципово нові пристрої плавного пуску VLT® MCD 201 завдяки досить активного використання передових технологій, наприклад, нових алгоритмів управління напівпровідниками, а також застосування шунтирующей схеми, відрізняються небувалою компактністю, а їх розсіює потужність є вкрай невеликий. Не має потреби в забезпеченні додаткової вентиляції і наявності будь-яких обхідних контакторів. Цим істотно спрощується монтаж і мінімізується місце, яке займає панель. Пристрій плавного пуску MCD 201 забезпечує управління пуском і зупинкою електродвигуна в режимі плавного наростання напря- вання (Timed Voltage Ramp - TVR). Також підтримується режим важких умов пуску при 4хI ном. протягом 20 секунд.



Характеристики:

  • Максимально допустима напруга - 200-440 В змінного струму;
  • Керуюча напруга живлення - 110-240 В змінного струму.

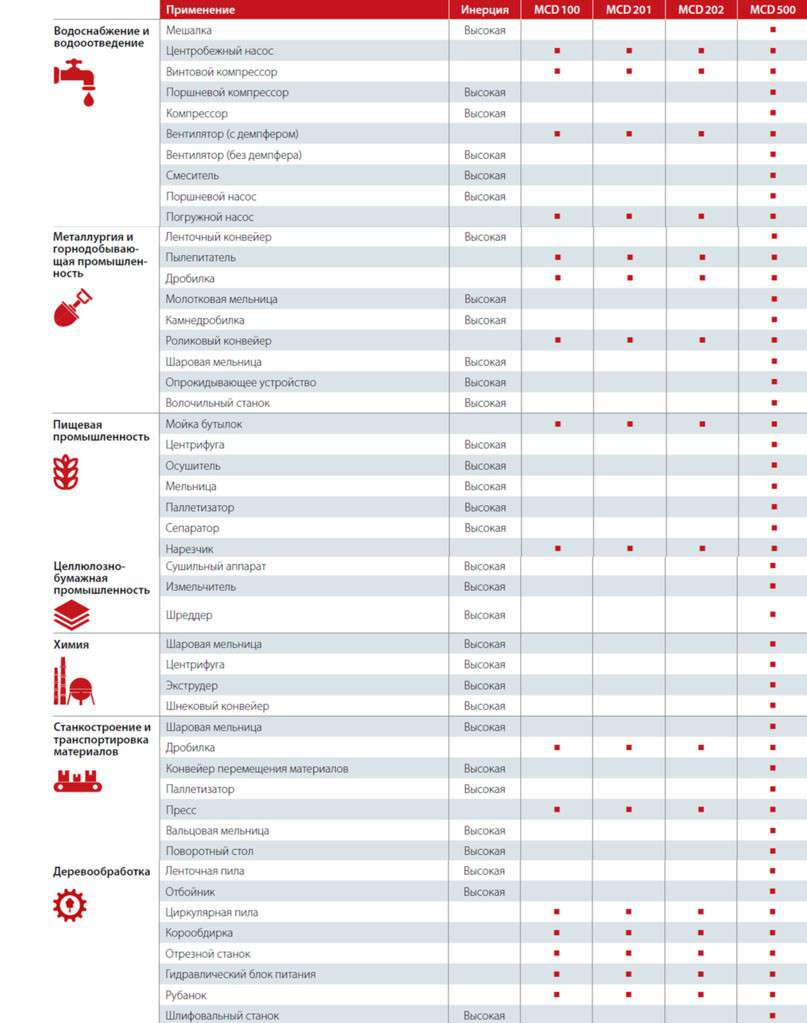

Сфери застосування пускачів від Danfoss

На підставі якісних характеристик і явних переваг, застосування пристроїв плавного пуску отримало досить широке поширення в соціально-економічній системі України. Основне ядро ​​застосування приладу - сфери виробництва і обслуговування, де потрібно більш надійна робота при більшій енергоефективності і менших витратах на експлуатацію та обслуговування.

  1. Системи водопостачання, водовідведення, водоочищення
  2. Системи повітрообміну, кондиціонування і опалення
  3. Загальнопромислові системи:
    1. Важка промисловість
    2. Легка промисловість
    3. нафтохімічна
    4. Харчова та ін.

Пристрої забезпечують рівномірну роботу:

  • Приводів відцентрових насосних установок
  • Електричних двигунів вентиляторів градирень, припливно-витяжної та пожежної вентиляції
  • компресорних установок
  • Спеціалізованого промислового обладнання:
    • конвеєрів
    • центрифуг
    • дробарок
    • мішалок
    • Іншого обладнання, до складу якого входить привідна техніка.

Вирішити проблему ефективного використання асинхронного двигуна при мінімальних витратах - купити пристрій плавного пуску Danfoss.

Пристрій плавного пуску. Принцип дії

Принцип дії всіх моделей плавного пуску VLT заснований на обмеженні напруги входу, що передається від джерела живлення на навантаження. Зростання напруги відбувається по лінійної залежності через тиристорні ключі, включені по зустрічно-паралельною схемою.

Запуск двигуна - процес трансформації електричної енергії живильного джерела в кінетичну енергію приводу, що працює на номінальній швидкості, характеризується малим значенням стартового опору двигуна і поступовим зростанням до номінального значення. Звідси, спираючись на закон Ома:

I = U/R

сила стартового струму має велике значення, а передана енергія значно наростає.

Для зниження значень пускового струму пристрій плавного пуску обмежує значення вхідного напруги, збільшуючи його в міру розгону, тим самим, створює плавне наростання швидкості обертання ротора від стартового моменту до моменту роботи в номінальному режимі.

плавний пуск

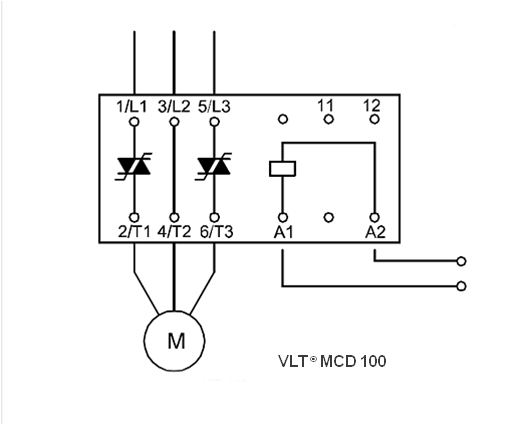

Подача управляющего напряжения на клеммы управления A1 - A2 устройства плавного пуска инициирует запуск электродвигателя согласно установленным настройкам времени разгона и крутящего момента.

Під час процесу розгону контролер плавно змінює напругу на двигуні, поки воно не досягне повної напруги мережі. Швидкість двигуна буде залежати від фактичної завантаженості приводу.

Початкове значення крутного моменту використовується для установки початкового напруги. При необхідності більш високого пускового моменту є можливість адаптації контролера до потрібних значень.

плавний останов
Коли керуючий сигнал вимкнений, привід буде плавно зупинений пропорційно налаштувань коригування часу, або контролер буде поступово зменшувати напругу, знижуючи крутний момент і силу струму. Як наслідок, швидкість двигуна буде прагнути до нуля. Варіант пуску / зупинки залежить від наявності відповідних вбудованих функцій для різних моделей.

шунтування схеми
По завершенню процесу плавного запуску і досягненню номінального значення напруги на приводному пристрої, необхідно виключити пускач зі схеми живлення електродвигуна. Це можливо при включенні в схему шунтирующего контактора, керованого по команді від блоку плавного пуску.

Новітні розробки компанії Данфосс дозволили для отримання інформації щодо під'єднання двигуна безпосередньо від мережі живлення впровадити схему вбудованого байпасного контактора, що значно полегшує монтажну схему в ціл
