Частотні перетворювачі серії VACON 20


Серед компактних інверторів серії VACON моделі VACON 20 є малогабаритними. Частотники Данфосс легко монтуються у шафи або кріпляться на стіну. Завдяки ефективній системі охолодження прилади можна встановлювати впритул один до одного. Невеликі габарити дозволяють також кріпити апарат на DIN-рейці -металевому профілі.


Особливості та переваги серії


Скромні габарити приладу не впливають на його функціонал. Продукти лінійки VACON 20 мають такі переваги:
  • наявність індивідуальних та спеціалізованих налаштувань управління завдяки функції вбудованого логічного контролера;
  • економія технологічного простору та використання у складних умовах;
  • наявність ефективного пасивного охолодження;
  • підтримка різних типів двигунів - асинхронні, синхронні, на постійних магнітах;
  • оснащення додатковими функціями, які роблять пристрій незамінним при керуванні системами автоматизації будівель.
Інвертор управляє двигунами:
  • насосів;
  • вентиляторів;
  • кондиціонерів;
  • системи опалення;
  • підйомниками різного типу і т.д.
Протягом 2 років експлуатації прилад повністю окупається та дозволяє економити до 30% електроенергії.


Коротка технічна характеристика


Інвертори серії різної модифікації відрізняються потужністю та напругою приводу:


Напруга живлення (В)

Діапазон потужності (кВт)

1 x 115

0,25–1,1

1 x 208–240

0,25–2,2

3 x 208–240

0,25–11

3 x 380–480

0,37–18,5


Крім того, прилад характеризується такими параметрами:


Режим роботи


Вектор датчик швидкості не передбачений;

Можливість використання вольт-частотного режиму


Ступінь захисту

IP20, MI4 и MI5 - IP21

Перевантаження струмом


150% при важкому навантаженні тривалістю 60 с;

При пусковому струмі -200% протягом 2 с


Вихідна частота max

320 Гц

Комутаційна частота

1,5-16 кГц

Інтерфейси

RS 485, Modbus RTU, CANOpen



Модифікації


У серії частотних перетворювачів VACON 20 компанії Данфосс є дві модифікації:
  • стандартна;
  • Vacon20CP – унікальні нові можливості для створення систем охолодження.
Завдяки специфічному пристрою охолодження Vacon20CP може безперебійно функціонувати за умов дуже високих температур довкілля +70°С. Потік повітря ззовні спрямовується знизу-вгору, що виключає проникнення абразивних частинок у корпус та пошкодження плат.

Крім того, вони різняться за габаритами. Є такі типорозміри:

  • MI1 - 160,1 х65, 5х98, 5;
  • MI2 - 195х90х101,5;
  • MI 3 - 254,3 х100х108, 5;
  • MI 4 - 370х165х165;
  • MI 5 - 414х165х202.

Особливості моделі Vacon20CP


Пристрій працює в широкому діапазоні потужностей:
  • MS2 - 0.75 ... 3.0 кВт;
  • MS3 - 4.0 ... 7.5 кВт.
Завдяки плоскому радіатору системи охолодження він витримує температуру навколишнього середовища на 20 ° С вище стандартної моделі.


Переваги продуктів серії


Керуючі системи лінійки VACON 20 мають такі переваги:
  • компактність, висока продуктивність, економічність;
  • велика кількість інтегрованих програм та можливість додаткового введення інтерфейсів для розширення можливостей;
  • наявність додаткової плати та її підтримка;
  • економія часу для встановлення та налаштування апарату;
  • вбудовані фільтри ЕМС;
  • інтегрований вхідний дросель змінного струму.

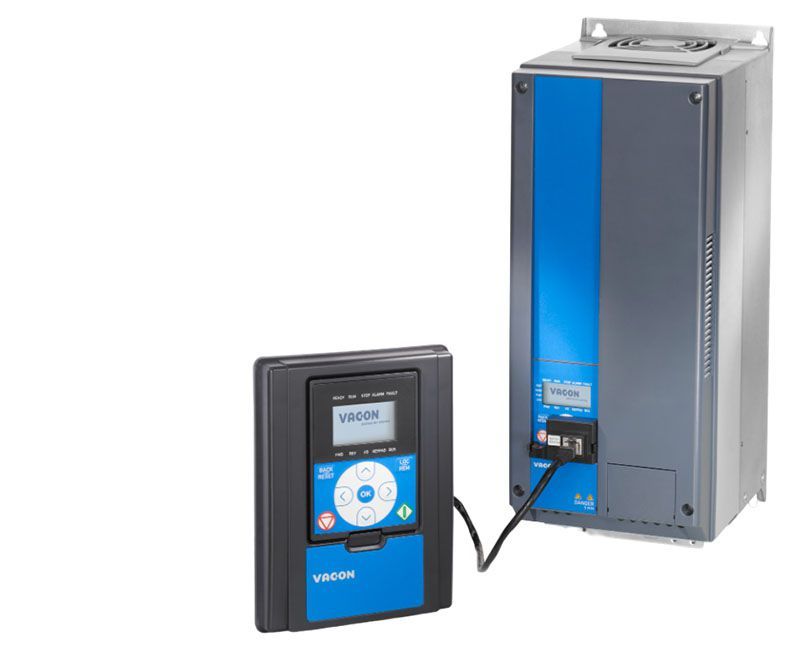

Налаштування, програмування, зчитування показань здійснюється за допомогою панелі з цифровим інтерфейсом та дисплея з графічним дизайном.

На панелі керування є 9 кнопок з підсвічуванням, що дозволяє здійснювати корекцію показників та введення даних навіть в умовах зниженого освітлення. Дисплей можна перемикати різними мовами, у тому числі і російською.

Серія VACON 20 є модифікацією ранньої лінійки частотників VACON 10. На відміну від попередньої, керуючі системи нового покоління відрізняються:
  • можливістю доповнення списку параметрів на власний розсуд, що розширює можливості приладу та робить систему гнучкішою;
  • здатністю створити технологічну систему підвищеної економічності, багатозадачності, функціональності, що надалі впливає на вартість та якість кінцевого продукту.
Ще однією відмінністю є можливість копіювання параметрів без доступу до мережі та за відсутності електроживлення.

Частотник має кілька режимів налаштування:
  • базовий;
  • спеціальний – для насосів та вентиляторів;
  • при високих моментах.
Якщо параметри мережі невідомі, пристрій автоматично адаптується до джерела. Компанія Данфосс підвищує індивідуалізацію систем, що випускаються, тому можна замовити додаткове програмне забезпечення.


Галузь застосування


Компактні та економічні апарати від Данфосс використовуються в управлінні:
  • вентиляторами;
  • системами кондиціювання;
  • насосами та компресорами;
  • пральними машинами;
  • конвеєрами.
  • частотнік застосовується в різних галузях промисловості:
  • целюлозний;
  • текстильної;
  • харчовий та ін.
Для регулювання функції насосів та вентиляторів передбачені спеціальні протоколи.

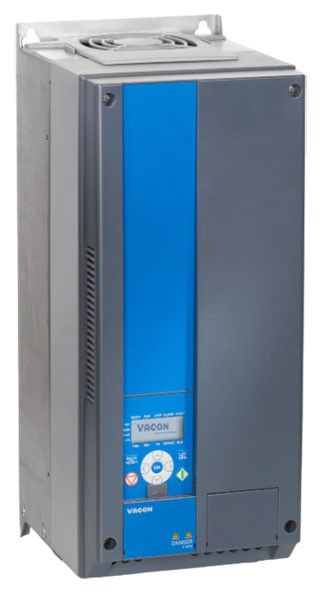

Зображення - VACON 20, Частотний перетворювач
vacon-20-chastotnyj-preobrazovatel-185-kvt
Доступні для замовлення модифікації - VACON 20, Частотний перетворювач
Код замовлення Тип Потужність Струм Захист Напруга в мережі Фаза Габарити, В*Ш*Г
134X9376 70-AC1L00032W 0.55 кВт 2.8 А IP20 208-240 В ± 10% Одна фаза 66*160*99 мм
134X9377 70-AC1L00092W 2.2 кВт 9.6 А IP20 208-240 В ± 10% Одна фаза 100*255*109 мм
134X9379 70-AC3L00034W 0.75 кВт 2.4 А IP20 380-480 В ± 10% Три фази 66*160*99 мм
134X9383 70-AC3L00094W 4 кВт 9 А IP20 380-480 В ± 10% Три фази 100*255*109 мм
134X9386 70-AC3L00314W 15 кВт 31 А IP20 380-480 В ± 10% Три фази 165*414*202 мм
134X9584 70-AC3L00014W 0.37 кВт 1.3 А IP20 380-480 В ± 10% Три фази 66*160*99 мм
134X9585 70-AC3L00024W 0.55 кВт 1.9 А IP20 380-480 В ± 10% Три фази 66*160*99 мм
134X9586 70-AC3L00044W 1.1 кВт 3.3 А IP20 380-480 В ± 10% Три фази 90*195*102 мм
134X9587 70-AC3L00054W 1.5 кВт 4.3 А IP20 380-480 В ± 10% Три фази 90*195*102 мм
134X9588 70-AC3L00064W 2.2 кВт 5.6 А IP20 380-480 В ± 10% Три фази 90*195*102 мм
134X9589 70-AC3L00084W 3 кВт 7.6 А IP20 380-480 В ± 10% Три фази 100*255*109 мм
134X9590 70-AC3L00124W 5.5 кВт 12 А IP20 380-480 В ± 10% Три фази 100*255*109 мм
134X9592 70-AC3L00164W 7.5 кВт 16 А IP20 380-480 В ± 10% Три фази 165*370*165 мм
134X9593 70-AC3L00234W 11 кВт 23 А IP20 380-480 В ± 10% Три фази 165*370*165 мм
134X9780 70-AC1L00042W 0.75 кВт 3.7 А IP20 208-240 В ± 10% Одна фаза 90*195*102 мм
135N1161 70-AC3L00384W 18.5 кВт 38 А IP20 380-480 В ± 10% Три фази 165*414*202 мм
135N1935 70-AC1L00022W 0.37 кВт 2.4 А IP20 208-240 В ± 10% Одна фаза 66*160*99 мм
135N1949 70-AC1L00052W 1.1 кВт 4.8 А IP20 208-240 В ± 10% Одна фаза 90*195*102 мм
135N1952 70-AC1L00072W 1.5 кВт 7 А IP20 208-240 В ± 10% Одна фаза 90*195*102 мм
136H1586 70-AC1L00012W 0.25 кВт 1.7 А IP20 208-240 В ± 10% Одна фаза 66*160*99 мм
