VACON 20, Частотный инвертор

VACON 20, Частотный инвертор
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Лановий Кирило: 098 469 96 87
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 210.00 - 1200.00 EUR

Частотные преобразователи серии VACON 20


Среди компактных инверторов серии VACON модели VACON 20 являются самыми малогабаритными. Частотники Данфосс легко монтируются в шкафы или крепятся на стену. Благодаря эффективной системе охлаждения приборы можно устанавливать вплотную друг к другу. Небольшие габариты позволяют также крепить аппарат на DIN-рейке –металлическом профиле.


Особенности и преимущества серии


Скромные габариты частотника не влияют на его функционал. Продукты линейки VACON 20 обладают следующими преимуществами:
  • наличие индивидуальных и специализированных настроек управления благодаря функции встроенного логического контроллера;
  • экономия технологического пространства и использование в сложных условиях;
  • наличие эффективного пассивного охлаждения;
  • поддержание различных типов двигателей – асинхронные, синхронные, на постоянных магнитах;
  • частотник оснащен дополнительными функциями, делающими устройство незаменимым при управлении системами автоматизации зданий.
Преобразователь частоты управляет моторами:
  • насосов;
  • вентиляторов;
  • кондиционеров;
  • системы отопления;
  • подъемниками разного типа и т.д.
В течение 2 лет эксплуатации прибор полностью окупается и позволяет экономить до 30% электроэнергии.


Краткая техническая характеристика


Инверторы серии разной модификации различаются мощностью и напряжением привода:


Напряжение питания (В)

Диапазоны мощности (кВт)

1 x 115

0,25–1,1

1 x 208–240

0,25–2,2

3 x 208–240

0,25–11

3 x 380–480

0,37–18,5

Кроме того, преобразователь частот характеризуется следующими параметрами:


Режимы работы

Векторный датчик скорости не предусмотрен;

Возможность использования режима вольт-частотного

Степени защиты

IP20, MI4 и MI5 - IP21

Перегрузка по току

150% от при тяжелой нагрузке продолжительностью 60 с;

При пусковом токе -200% на протяжении 2 с

выходная частота max

320 Гц

Коммутационная частота

1,5-16 кГц

Интерфейсы

RS 485, Modbus RTU, CANOpen


Модификации


В серии частотных преобразователей VACON 20 компании Данфосс есть 2 модификации:
  • стандартная;
  • Vacon20CP – уникальные новые возможности в создании систем охлаждения.

Благодаря специфическому устройству охлаждения Vacon20CP может бесперебойно функционировать в условиях очень высоких температур окружающей среды +70°С. Поток воздуха извне направляется снизу-вверх, что исключает проникновение абразивных частиц в корпус и повреждения плат.

Кроме того, они различаются по габаритам. Есть следующие типоразмеры:
  • MI1 – 160,1х65,5х98,5;
  • MI2 – 195х90х101,5;
  • MI 3 – 254,3х100х108,5;
  • MI 4 – 370х165х165;
  • MI 5 – 414х165х202.

Особенности модели Vacon20CP


Устройство работает в широком диапазоне мощностей:
  • MS2 – 0.75...3.0 кВт;
  • MS3 – 4.0...7.5 кВт.
Благодаря плоскому радиатору системы охлаждения он выдерживает температуру окружающей среды на 20°С выше, чем стандартная модель.


Преимущества продуктов серии


Управляющие системы линейки VACON 20 обладают следующими преимуществами:
  • компактность, высокая производительность, экономичность;
  • большое количество интегрированных программ и возможность дополнительного ввода интерфейсов для расширения возможностей;
  • наличие дополнительной платы и ее поддержка;
  • экономия времени для установки и настройки аппарата;
  • встроенные фильтры ЭМС;
  • интегрированный входной дроссель переменного тока.

Настройка, программирование, считывание показаний осуществляются с помощью панели с цифровым интерфейсом и дисплея с графическим дизайном.

На панели управления есть 9 кнопок с подсветкой, что позволяет осуществлять коррекцию показателей и ввод данных даже в условиях пониженной освещенности. Дисплей можно переключать на разные языки, в том числе и на русский.

Серия VACON 20 является модификацией более ранней линейки частотников VACON 10. В отличие от предыдущей, управляющие системы нового поколения отличаются:
  • возможностью дополнения списка параметров по своему усмотрению, что расширяет возможности прибора и делает систему более гибкой;
  • способностью создать технологическую систему повышенной экономичности, многозадачности, функциональности, что в дальнейшем влияет на стоимость и качество конечного продукта.

Еще одним отличием является возможность копирования параметров без доступа к сети и при отсутствии электропитания.

Частотник имеет несколько режимов настройки:
  • базовый;
  • специальный – для насосов и вентиляторов;
  • при высоких моментах.
Если параметры сети неизвестны, то прибор в автоматическом режиме самостоятельно адаптируется к источнику. Компания Данфосс повышает индивидуализацию выпускаемых управляющих систем, поэтому можно заказать дополнительное программное обеспечение.


Область применения преобразователя частоты


Компактные и экономичные аппараты от Данфосс используются в управлении:
  • вентиляторами;
  • системами кондиционирования;
  • насосами и компрессорами;
  • стиральными машинами;
  • конвейерами.
Они применяются в различных областях промышленности:
  • целлюлозной;
  • текстильной;
  • пищевой и др.

Для регулирования функции насосов и вентиляторов предусмотрены специальные протоколы.

Изображения - VACON 20, Частотный инвертор

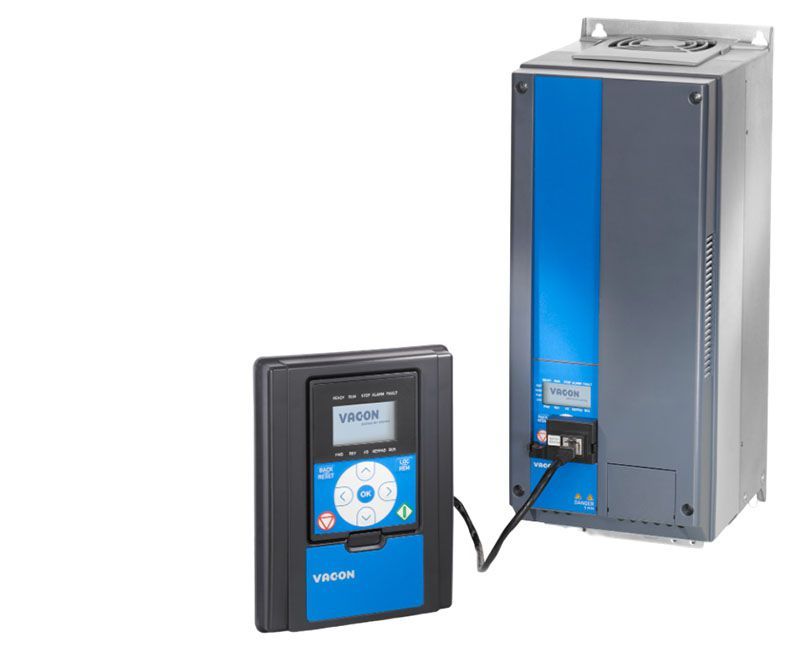

kupyt-danfoss-vacon-20

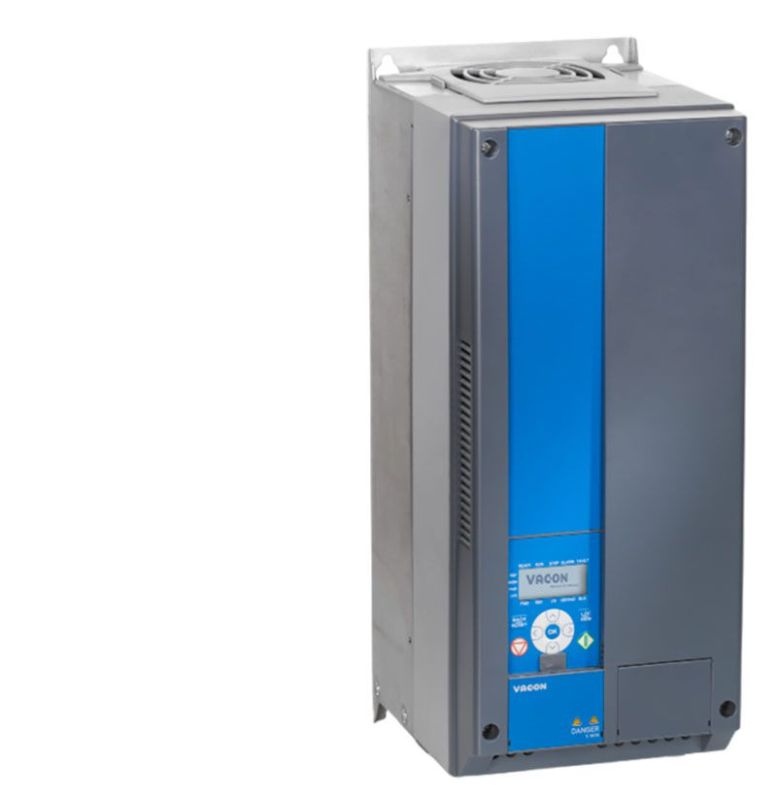

vacon-20-chastotnyj-ynvertor
Доступные для заказа модификации - VACON 20, Частотный инвертор
Код заказа Тип Мощность Ток Защита Напряжение в сети Фаза Габариты, В*Ш*Г
134X9376 70-AC1L00032W 0.55 kW 2.8 А IP20 208-240 В ± 10% Одна фаза 66*160*99 mm
134X9377 70-AC1L00092W 2.2 kW 9.6 А IP20 208-240 В ± 10% Одна фаза 100*255*109 mm
134X9379 70-AC3L00034W 0.75 kW 2.4 А IP20 380-480 В ± 10% Три фазы 66*160*99 mm
134X9383 70-AC3L00094W 4 kW 9 А IP20 380-480 В ± 10% Три фазы 100*255*109 mm
134X9386 70-AC3L00314W 15 kW 31 А IP20 380-480 В ± 10% Три фазы 165*414*202 mm
134X9584 70-AC3L00014W 0.37 kW 1.3 А IP20 380-480 В ± 10% Три фазы 66*160*99 mm
134X9585 70-AC3L00024W 0.55 kW 1.9 А IP20 380-480 В ± 10% Три фазы 66*160*99 mm
134X9586 70-AC3L00044W 1.1 kW 3.3 А IP20 380-480 В ± 10% Три фазы 90*195*102 mm
134X9587 70-AC3L00054W 1.5 kW 4.3 А IP20 380-480 В ± 10% Три фазы 90*195*102 mm
134X9588 70-AC3L00064W 2.2 kW 5.6 А IP20 380-480 В ± 10% Три фазы 90*195*102 mm
134X9589 70-AC3L00084W 3 kW 7.6 А IP20 380-480 В ± 10% Три фазы 100*255*109 mm
134X9590 70-AC3L00124W 5.5 kW 12 А IP20 380-480 В ± 10% Три фазы 100*255*109 mm
134X9592 70-AC3L00164W 7.5 kW 16 А IP20 380-480 В ± 10% Три фазы 165*370*165 mm
134X9593 70-AC3L00234W 11 kW 23 А IP20 380-480 В ± 10% Три фазы 165*370*165 mm
134X9780 70-AC1L00042W 0.75 kW 3.7 А IP20 208-240 В ± 10% Одна фаза 90*195*102 mm
135N1161 70-AC3L00384W 18.5 kW 38 А IP20 380-480 В ± 10% Три фазы 165*414*202 mm
135N1935 70-AC1L00022W 0.37 kW 2.4 А IP20 208-240 В ± 10% Одна фаза 66*160*99 mm
135N1949 70-AC1L00052W 1.1 kW 4.8 А IP20 208-240 В ± 10% Одна фаза 90*195*102 mm
135N1952 70-AC1L00072W 1.5 kW 7 А IP20 208-240 В ± 10% Одна фаза 90*195*102 mm
136H1586 70-AC1L00012W 0.25 kW 1.7 А IP20 208-240 В ± 10% Одна фаза 66*160*99 mm
