VACON 100 FLOW, Частотно-управляемый привод
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Лановий Кирило: 098 469 96 87
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.

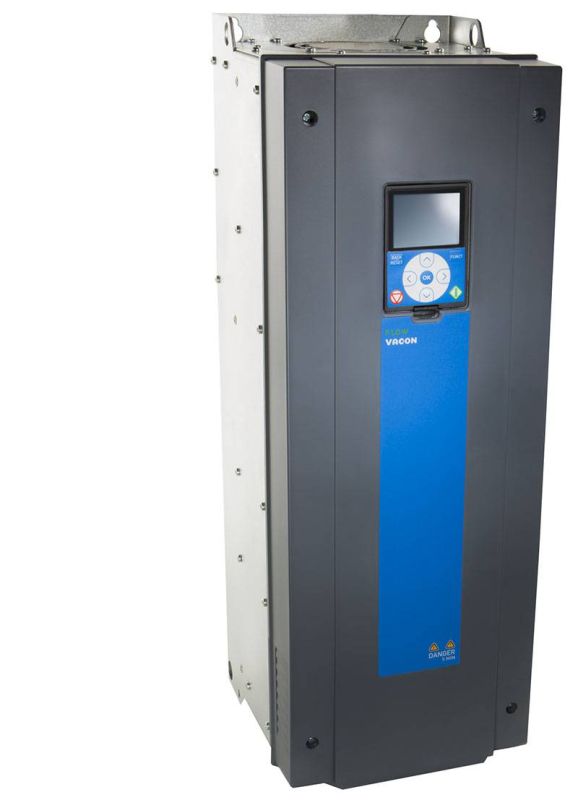

Преобразователь частоты VACON 100 FLOW
VACON 100 FLOW – преобразователь частоты, созданный специально для управления двигателями промышленных насосов. Его применяют в водоснабжении, водоотведении, на очистных станциях и в опреснении воды. Устройство может регулировать работу как одного насоса, так и нескольких сразу, соединенных последовательно. Для максимальной эффективности прибор снабжен специальными программами, оптимизирующими функции водяных насосов и вентиляторов.
Специфические функции управляющего устройства
Стационарные настройки включают:
- интегрированный счетчик расхода энергии;
- часы реального времени с календарем;
- управление системой охлаждения инвертора;
- 2 регулятора холостого хода (ПИД);
- контроллер перегрева электродвигателя.
Специальные опции для насосов включают:
- контроль плавного заполнения трубопровода;
- устранение гидростатического удара;
- подпорный насос;
- автоматизированное очищение насоса;
- компенсацию падения давления в трубах;
- форсированный запуск мотора;
- защиту от замерзания;
- пожарный и спящий режимы;
- плановое заполнение трубопровода;
- блокировку от холостого хода и работы насоса «всухую»;
- форсирование давления перед переходом в «спящий режим».
Кроме того, предусмотрены специальные функции для управления 2 и более насосами:
- Multimaster – один преобразователь управляет несколькими (до 8) насосами;
- Multifollower – несколько частотников и столько же насосов, объединенных в общую систему;
- возможность отключения неактивных насосов с помощью цифрового сигнала;
- частотник мониторит количество запуска/останова насосов в системе;
- контроль давления и отключение при перегрузе;
- возможность регулирования отключениями с помощью часов с реальным временем.
Благодаря дополнительным функциям частотные преобразователи VACON 100 FLOW являются самыми востребованными и популярными системами управления. Они легко интегрируются в уже имеющиеся системы и позволяют их модернизировать без длительного отключения насосных станций.
Управление можно осуществлять непосредственно или дистанционно, что особенно важно при отсутствии свободного доступа к аппаратам и наличии сложных условий среды в рабочей зоне. Использование преобразователя позволяет сократить расходы потребляемой электроэнергии на 30%.
Краткая техническая характеристика

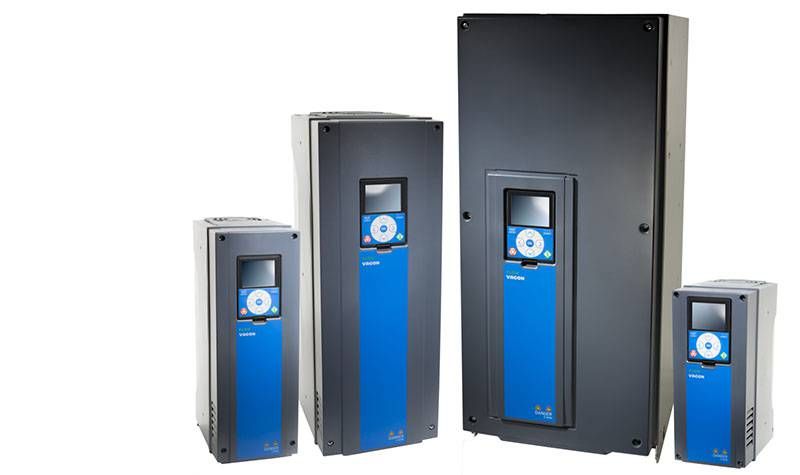

Различные модификации частотники Данфосс этой серии характеризуются следующими показателями питающей сети:
Напряжение питания |
Диапазоны мощности |
3 x 208–240 В |
0,55–90 кВт |
3 x 380–500 В |
1,1 – 630 кВт |
3 x 525–600 В |
3–200 кВт |
3 x 525–690 В |
5,5 – 800 кВт |
Кроме того, прибор обладает следующими параметрами:
- высокой степенью защиты корпуса: IP00/21/54;
- работой без нарушения функционала при температуре: от -10 до +50°C;
- выдерживает перегрузки по току: 110%;
- встроенными фильтрами помех: C2, C3;
- встроенными сетевыми протоколами: Modbus RTU, Modbus TCP, Bacnet IP, Bacnet MSTP, Metasys N2.
Серию VACON 100 FLOW отличает надежность, эффективность, экономичность, интегрированность.
Документация для - VACON 100 FLOW, Частотно-управляемый привод

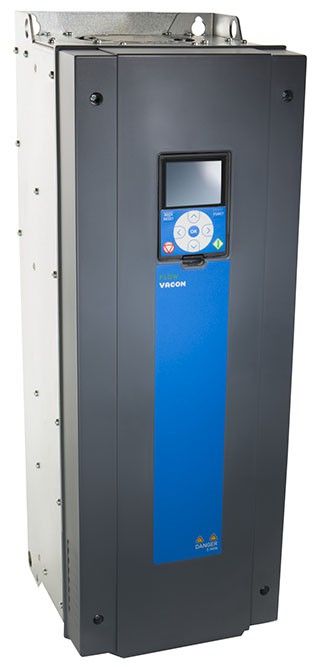

Изображения - VACON 100 FLOW, Частотно-управляемый привод
Доступные для заказа модификации - VACON 100 FLOW, Частотно-управляемый привод
Код заказа | Тип | Мощность | Ток | Защита | Напряжение в сети | Фаза | Габариты, В*Ш*Г |
132N2875 | VACON0100-3L-0023-5 | – | 23 А | IP 54 | 380-500 V | Три фазы | 144*419*294 mm |
135N0518 | 70-AB3L00235W | 11 kW | 23 А | IP21 | 380-500 В ± 10% | — | 144*419*214 mm |
135N0519 | 100-3L-0046 | 22 kW | 46 А | IP21 | 380-500 В ± 10% | — | 195*557*229 mm |
135N0520 | 70-AB3L00725W | 37 kW | 72 А | IP21 | 380-500 В ± 10% | — | 237*660*259 mm |
135N0521 | 70-AB3L01405W | 75 kW | 140 А | IP21 | 380-500 В ± 10% | — | 290*966*343 mm |
135N0522 | 70-AB3L03105W | 160 kW | 310 А | IP21 | 380-500 В ± 10% | — | 480*1150*365 mm |
135N0531 | 70-AB3L00035W | 1.1 kW | 3.4 А | IP21 | 380-500 В ± 10% | — | 128*328*190 mm |
135N0532 | 70-AB3L00045W | 1.5 kW | 4.8 А | IP21 | 380-500 В ± 10% | — | 128*328*190 mm |
135N0533 | 70-AB3L00055W | 2.2 kW | 5.6 А | IP21 | 380-500 В ± 10% | — | 128*328*190 mm |
135N0534 | 70-AB3L00085W | 3 kW | 8 А | IP21 | 380-500 В ± 10% | — | 128*328*190 mm |
135N0535 | 70-AB3L00095W | 4 kW | 9.6 А | IP21 | 380-500 В ± 10% | — | 128*328*190 mm |
135N0536 | 70-AB3L00125W | 5.5 kW | 12 А | IP21 | 380-500 В ± 10% | — | 128*328*190 mm |
135N0537 | 70-AB3L00165W | 7.5 kW | 16 А | IP21 | 380-500 В ± 10% | — | 144*419*214 mm |
135N0538 | 0100-3L-0031 | 15 kW | 31 А | IP21 | 380-500 В ± 10% | — | 144*419*214 mm |
135N0539 | 70-AB3L00385W | 18.5 kW | 38 А | IP21 | 380-500 В ± 10% | — | 195*557*229 mm |
135N0540 | 100-3L-0061 | 30 kW | 61 А | IP21 | 380-500 В ± 10% | — | 195*557*229 mm |
135N0541 | 70-AB3L00875W | 45 kW | 87 А | IP21 | 380-500 В ± 10% | — | 237*660*259 mm |
135N0542 | 0100-3L-0170 | 90 kW | 170 А | IP21 | 380-500 В ± 10% | — | 290*966*343 mm |
135N0544 | 0100-3L-0205 | 110 kW | 205 А | IP21 | 380-500 В ± 10% | — | 290*966*343 mm |
135N0546 | 70-AB3L02615W | 132 kW | 261 А | IP21 | 380-500 В ± 10% | — | 480*1150*365 mm |
135N0548 | VACON0100-3L-0385-5 | – | 385 A | IP 00 | 380-500 V | Три фазы | 507*980*525 mm |
135N0550 | 70-AB3L01055W | 55 kW | 105 А | IP21 | 380-500 В ± 10% | — | 237*660*259 mm |
135N0961 | VACON0100-3L-0046-5 | – | 46 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
135N4966 | VACON0100-3L-0003-5 | – | 3 А | IP 21 | 380-500 V | Три фазы | 128*328*190 mm |
135N6951 | VACON0100-3L-0061-5 | – | 61 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
135U2287 | VACON0100-3L-0038-5 | – | 38 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
135U3530 | VACON0100-3L-0061-5 | – | 61 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
135U8039 | VACON0100-3L-0261-5 | – | 261 A | IP 54 | 380-500 V | Три фазы | 480*1150*365 mm |
135X2086 | VACON0100-3L-0072-5 | – | 72 A | IP 21 | 380-500 V | Три фазы | 237*660*259 mm |
135X2196 | VACON0100-3L-0012-5 | – | 12 А | IP 21 | 380-500 V | Три фазы | 128*328*190 mm |
135X2197 | VACON0100-3L-0016-5 | – | 16 A | IP 21 | 380-500 V | Три фазы | 144*419*294 mm |
135X3030 | VACON0100-3L-0016-5 | – | 16 A | IP 21 | 380-500 V | Три фазы | 144*419*294 mm |
135X3283 | VACON0100-3L-0008-5 | – | 8 А | IP 21 | 380-500 V | Три фазы | 128*328*190 mm |
135X9035 | VACON0100-3L-0310-5 | – | 310 A | IP 21 | 380-500 V | Три фазы | 480*1150*365 mm |
136F3098 | VACON0100-3L-0046-5 | – | 46 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
136F5097 | VACON0100-3L-0061-5 | – | 61 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
136G3537 | VACON0100-3L-0023-5 | – | 23 A | IP 21 | 380-500 V | Три фазы | 144*419*294 mm |
136G5756 | VACON0100-3L-0046-5 | – | 46 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
136G5757 | VACON0100-3L-0046-5 | – | 46 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
136G8089 | VACON0100-3L-0046-5 | – | 4 А | IP 21 | 208 - 240 V | Три фазы | 128*328*190 mm |
136H3601 | VACON0100-3L-0038-5 | – | 38 A | IP 54 | 380 - 500 V | Три фазы | 195*557*229 mm |
136H3602 | VACON0100-3L-0105-5 | – | 105 A | IP 54 | 380 - 500 V | Три фазы | 237*660*259 mm |
136H6752 | VACON0100-3L-0105-5 | – | 105 A | IP 21 | 380 - 500 V | Три фазы | 237*660*259 mm |
136Z9224 | VACON0100-3L-0038-5 | – | 38 A | IP 54 | 380 - 500 V | Три фазы | 195*557*229 mm |
137G1599 | VACON0100-3L-0016-5 | – | 16 A | IP 21 | 380 - 500 V | Три фазы | 144*419*294 mm |
