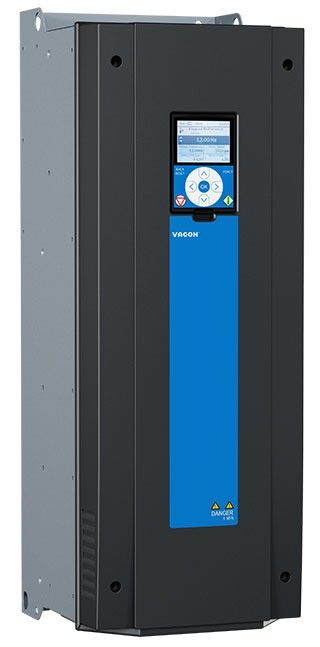

VACON 100 INDUSTRIAL, Частотный регулятор оборотов

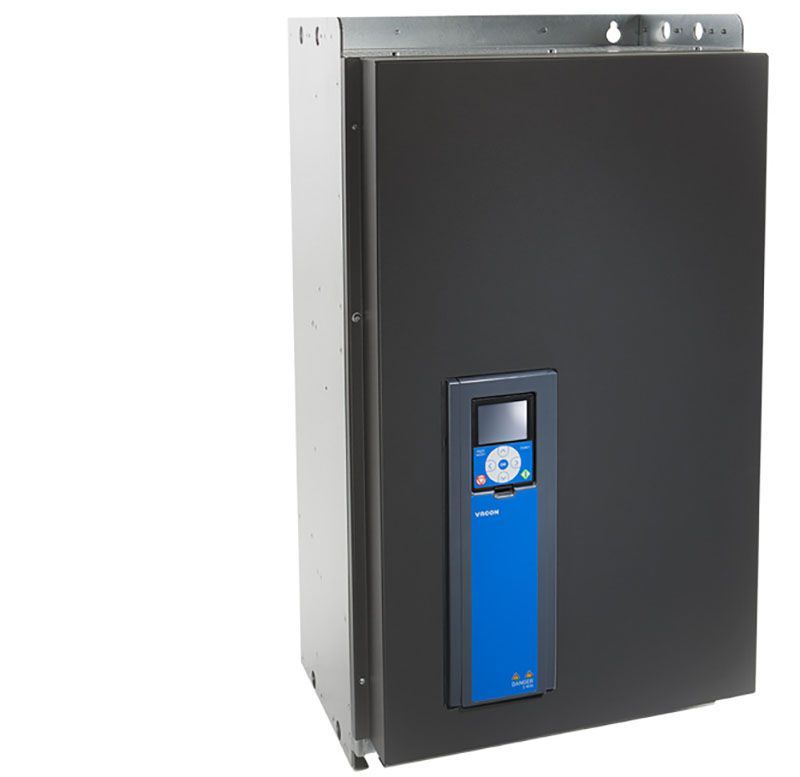

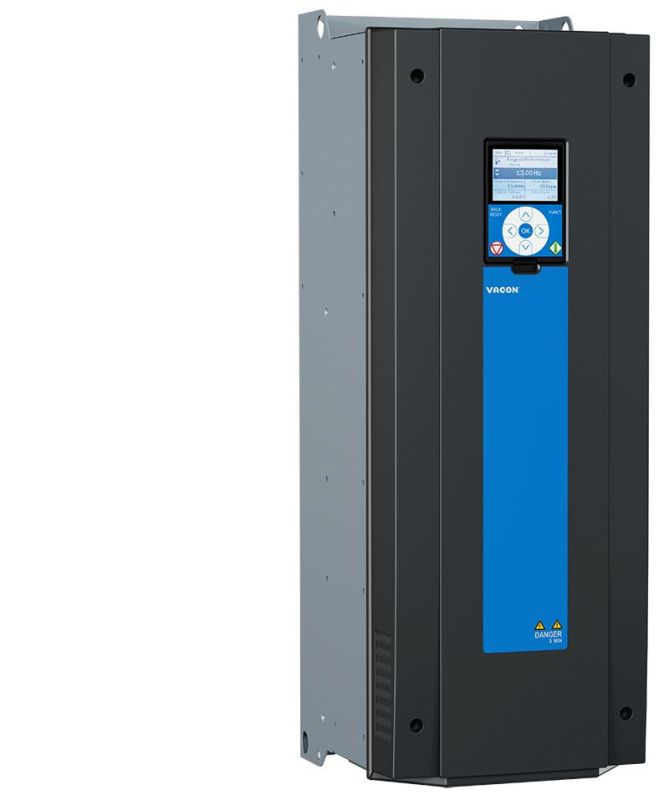

VACON 100 INDUSTRIAL – приводы переменного тока
Варианты моделей преобразователей частоты
- стандартные устройства, которые можно использовать в качестве модулей в конструкции управления производственными процессами;
- аппараты для крепления на стену;
- приборы для монтажа в силовой шкаф с дополнительными функциональными возможностями и комплектацией.
- насосами;
- вентиляторами;
- компрессорами;
- конвейерами.
Такое разнообразие модельного ряда позволяет индивидуализировать подбор аппаратуры для промышленных нужд. Особенность большинства продукции Данфосс – универсальность. Блочная система помогает легко менять узлы, вышедшие из употребления, без демонтажа и длительной остановки технологического процесса. Введение дополнительных программ упрощено максимально. Продукты семейства VACON – модернизация и оптимизация производства за минимальный срок и по доступной цене.
Кроме того, модели различаются не только размерами, способом монтажа. Они подразделяются на устройства с разной:
- мощностью;
- степенью защиты корпуса и электронных плат.
Краткая техническая характеристика
Напряжение питания |
3AC 208 – 240 В, 380 – 500 В, 525 – 690 В |
Мощность электродвигателя |
0,55 – 800 кВт |
Выходной ток |
3,4 – 1180 А |
Выходная частота |
0 – 320 Гц |
Класс защиты корпуса |
IP21, IP54, IP00 (только для MR8–MR12) |
Допустимые перегрузки |
нормальный режим – 110% от ном. тока на протяжении 60 сек, тяжелый режим – 150% от ном. тока на протяжении 60 сек. |
- RS485;
- Modbus TCP / RTU;
- опционально Modbus TCP/IP;
- BACnet/IP;
- PROFINET;
- EtherNet/IP;
- PROFIBUS DP;
- CanOpen;
- DeviceNet;
- EtherCAT;
- LonWorks.
Особенности инверторов VACON 100
- встроенный счетчик потребляемой энергии;
- часы реального времени с календарем;
- управление системой охлаждения прибора;
- регуляторы холостого хода (ПИД) со «спящим» режимом;
- контроллер перегрева электродвигателя.
- для насосов: регулирование плавного заполнения трубопровода, подпорный насос, автоматическая очистка;
- для двигателей асинхронных и с магнитами: автоподхват, снятие крутящего момента, безопасный останов, контроль перегрева.
Благодаря унификации частотники легко интегрируются в систему с различными функциями.
Код заказа | Тип | Мощность | Ток | Защита | Напряжение в сети | Фаза | Габариты, В*Ш*Г |
132L6413 | VACON0100-3L-0061-5 | – | 61 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
132L6414 | VACON0100-3L-0310-5 | – | 310 А | IP 21 | 380-500 V | Три фазы | 480*1150*365 |
135N0394 | VACON0100-3L-0061-5 | – | 61 А | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
135N1184 | VACON0100-3L-0061-5 | – | 61 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
135N1507 | 70-AB3L00125W | 5.5 kW | 12 А | IP21 | 380-500 В ± 10% | — | 128*328*190 mm |
135N2219 | VACON0100-3L-0061-5 | – | 61 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
135N2639 | VACON0100-3L-0310-5 | – | 310 A | IP 21 | 380-500 V | Три фазы | 480*1150*365 mm |
135N7494 | 70-AB3L00235W | 11 kW | 23 А | IP21 | 380-500 В ± 10% | — | 144*419*214 mm |
135U0189 | VACON0100-3L-0046-5 | – | 46 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
135U7822 | VACON0100-3L-0008-5 | – | 8 А | IP 21 | 380-500 V | Три фазы | 128*328*190 mm |
135U7827 | VACON0100-3L-0009-5 | – | 9 А | IP 21 | 380-500 V | Три фазы | 128*328*190 mm |
135U9344 | 70-AB3L00465W | 22 kW | 46 А | IP21 | 380-500 В ± 10% | — | 195*557*229 mm |
135X2199 | VACON0100-3L-0016-5 | – | 16 A | IP 21 | 380-500 V | Три фазы | 144*419*214 mm |
135X2200 | VACON0100-3L-0023-5 | – | 23 A | IP 21 | 380-500 V | Три фазы | 144*419*214 mm |
135X2201 | VACON0100-3L-0205-5 | – | 205 A | IP 21 | 380-500 V | Три фазы | 290*966*343 mm |
135X3281 | VACON0100-3L-0012-5 | – | 12 А | IP 21 | 380-500 V | Три фазы | 128*328*190 mm |
135X4041 | VACON0100-3L-0310-5 | – | 310 А | IP 21 | 380-500 V | Три фазы | 480*1150*365 mm |
135X5451 | VACON0100-3L-0170-5 | – | 170 А | IP 54 | 380-500 V | Три фазы | 290*966*343 mm |
136F3361 | VACON0100-3L-0105-5 | – | 105 А | IP 21 | 380-500 V | Три фазы | 237*660*259 mm |
136F3876 | 70-AB3L00725W | 37 kW | 72 А | IP21 | 380-500 В ± 10% | — | 237*660*259 mm |
136F9949 | VACON0100-3L-0072-5 | – | 72 A | IP 21 | 380-500 V | Три фазы | 237*660*259 mm |
136G2579 | VACON0100-3L-0310-5 | – | 310 A | IP 21 | 380-500 V | Три фазы | 480*1150*365 mm |
136G2817 | VACON0100-3L-0012-5 | – | 12 А | IP 21 | 380-500 V | Три фазы | 128*328*190 mm |
136G2819 | VACON0100-3L-0038-5 | – | 38 A | IP 21 | 380-500 V | Три фазы | 195*557*229 mm |
136G2825 | VACON0100-3L-0072-5 | – | 72 A | IP 21 | 380-500 V | Три фазы | 237*660*259 mm |
136G2827 | VACON0100-3L-0087-5 | – | 87 A | IP 21 | 380-500 V | Три фазы | 237*660*259 mm |
136G2828 | VACON0100-3L-0105-5 | – | 105 A | IP 21 | 380-500 V | Три фазы | 237*660*259 mm |
136G2832 | VACON0100-3L-0310-5 | – | 310 A | IP 00 | 380-500 V | Три фазы | 480*971*365 mm |
136G4619 | 70-AB3L00165W | 7.5 kW | 16 А | IP21 | 380-500 В ± 10% | — | 144*419*214 mm |
136G5750 | VACON0100-3L-0310-5 | – | 310 A | IP 21 | 380-500 V | Три фазы | 480*1150*365 mm |
136G5751 | VACON0100-3L-0310-5 | – | 310 A | IP 21 | 380-500 V | Три фазы | 480*1150*365 mm |
136G6445 | 70-AB3L00615W | 30 kW | 61 А | IP21 | 380-500 В ± 10% | — | 195*557*229 mm |
136G8088 | VACON0100-3L-0004-2 | – | 4 А | IP 21 | 208-240 V | Три фазы | 128*328*190 mm |
136G8091 | VACON0100-3L-0003-5 | – | 3 А | IP 21 | 380-500 V | Три фазы | 128*328*190 mm |
136H3974 | VACON0100-3L-0261-5 | – | 261 A | IP 00 | 380-500 V | Три фазы | 237*660*259 mm |
136H6589 | 70-AB3L00035W | 1.1 kW | 3.4 А | IP21 | 380-500 В ± 10% | — | 128*328*190 mm |
136H7225 | VACON0100-3L-0205-5 | – | 205 A | IP 21 | 380-500 V | Три фазы | 290*966*343 mm |
136H9779 | VACON0100-3L-0170-5 | – | 170 A | IP 21 | 380-500 V | Три фазы | 290*966*343 mm |
136L2150 | VACON0100-3L-0310-5 | – | 310 A | IP 54 | 380-500 V | Три фазы | 480*1150*365 mm |
136L2372 | VACON0100-3L-0205-5 | – | 205 A | IP 21 | 380-500 V | Три фазы | 290*966*343 mm |
136X6516 | VACON0100-3L-0046-5 | – | 46 A | IP 54 | 380-500 V | Три фазы | 195*557*229 mm |
-
