Децентрализованный инвертор частоты VACON 100 X

Появление децентрализованных приводов, в том числе VACON 100 X, позволило получить сразу несколько преимуществ – экономия места и материальных средств благодаря отсутствию необходимости использовать силовые шкафы и дорогие экранированные кабели. Компактный прибор в корпусе из литого металла можно устанавливать непосредственно на двигатель. Он может работать в самых экстремальных условиях производства.

Технические характеристики устройства

Корпус с высокой степенью защиты – P66/Type 4X, гарантирует эффективную работу устройства в особо сложных условиях:

при высоком уровне запыленности;
в высокой влажности;
при повышенном уровне вибрации – до 2 G;
при повышенной температуре окружающего воздуха – до +40°С, без снижения номинальных характеристик.

Он выполнен из ударопрочной нержавеющей стали, которая легко очищается простой водой под давлением. Резиновый уплотнитель не дает возможности жидкости проникать вовнутрь устройства.

При минимально возможных габаритах прибор обладает высокими техническими показателями:

Типоразмер	Габариты	Напряжение питающей сети (В)	Мощность (кВт)
MU2	169 x 295 x 154	1х 208-230	0,75-1,5
MU2, MU3	169 x 295 x 154 205 x 375 x 180	3х 208-240	0,75-4,0
MU2, MU3	169 x 295 x 154 205 x 375 x 180	3х380-480	0,75-7,5

Кроме того, прибор имеет следующие функции:

безопасное отключение крутящего момента;
совместимость с разными типами двигателей – асинхронными и на постоянных магнитах;
встроенный ПИД-контроллер;
интегрированный фильтр ЭМС;
тормозной прерыватель, встроенный в схему (только для 3-хфазной модели).

Также дистанционный преобразователь имеет и другие уникальные комплектующие, существенно расширяющие возможности прибора.

Дополнительная съемная клавиатура

Клавиатура имеет магнитное крепление, позволяющее применять ее удаленно или размещать непосредственно на корпусе устройства. Клавиатура не зависит от энергообеспечения. Она используется для введения и копирования данных. Ее можно фиксировать в любом месте и в разном положении. Дистанционное управление предупреждает контакт рабочего с неблагоприятной обстановкой в области функционирования производственных технологий.

Дополнительный выключатель питания

Интегрированный дополнительный выключатель позволяет обесточить устройство на период его ремонта и технического обслуживания. Он располагается на передней панели частотника, легко доступен, но может выключаться и с пульта.

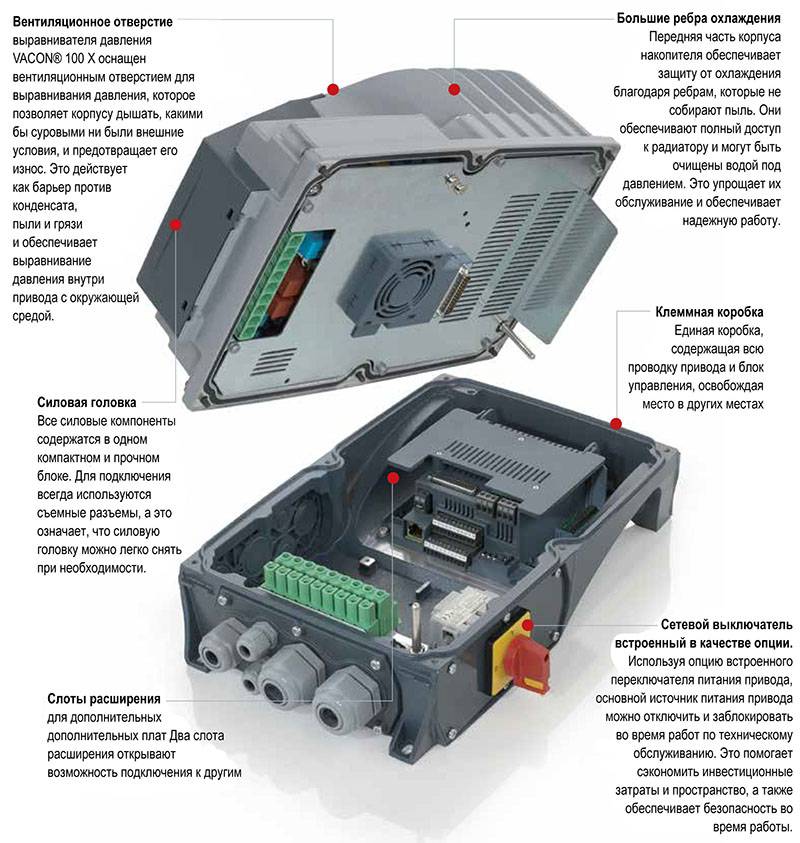

Патрубок для выравнивания давления

На тыльной стороне прибора вмонтирован патрубок, закрытый мембраной. Она предупреждает попадание внутрь преобразователя загрязнений и конденсата, обеспечивая выравнивание давления внутри до атмосферного. Такая способность «дыхания» повышает эксплуатационные свойства частотника. Мембрана не только защищает, она повышает устойчивость прибора к вибрации и препятствует возникновению эффекта кавитации.

Расширенный слот

Он позволяет подключаться к другим:

шинам fieldbus;
платам ввод/вывод.

В устройстве, кроме стандартных плат ввода/вывода, имеются дополнительные 3 слота (разъема) для увеличения оперативной памяти и загрузки программ, расширяющих функционал частотника.

Программы для ОЕМ

Встроенная программа позволяет использовать методы протокола IEC61131-1, которые обеспечивают изменение логики программирования и список параметров. Связь между локальными сетями и согласованная работа всех устройств системы осуществляется при помощи Ethernet. Функция Safe Torque Off обеспечивает эксплуатационную безопасность устройства и системы в целом.

Преимущества

Некоторые технические решения VACON 100 X не имеют аналогов, что дает прибору преимущества в сравнении с конкурентами:

доступны системы высокой мощности – до 37 кВт;
корпус для наружного применения гарантирует высокую степень защиты;
встроенные протоколы обеспечивают тонкую и точную настройку в соответствии с конкретными требованиями;
фильтры гармоник позволяют использовать прибор в общих сетях электрообеспечения;
возможность возвращения в сеть энергии торможения двигателя, что позволяет экономить электрическую энергию;
универсальность, отсутствие необходимости параметризации входных компонентов помогает сократить расходы, облегчить обслуживание и установку;
вольтодобавочная функция повышает выходную мощность.

Охлаждение осуществляется с помощью вентилятора, который регулируется по частоте вращения и воздушного радиатора с большими ребрами. Их легко очищать водой под давлением. Устройство имеет высокий КПД >97% и способствует оптимизации энергопотребления.

Область применения

Децентрализованное управление применяется в различных отраслях производства. Компактные частотники Данфосс VACON 100 X востребованы для интеграции с:

насосами;
вентиляторами;
экструдерами;
конвейерами;
лебедками;
тишью-машинами;
транспортерами;
лифтами и подъемниками;
измельчителями;
смесителями;
сушильными барабанами;
компрессорами;
механизированными системами.

Прибор можно устанавливать на двигатели в любом положении, а управление осуществляется панелью, которая всегда обеспечит легкий доступ для введения параметров, контроля и копирования данных.

Многоцелевой привод можно использовать в различных отраслях производства. Встроенный ПО VACON Live позволяет обслуживать и программировать частотник дистанционно. Для снижения энергозатратности, повышения КПД двигателей и повышения качества продукции используются децентрализованные приводы, как новое слово в производственных схемах.

Кроме повышения производительности, получения качественного продукта, экономии средств, электроэнергии, продукты линейки VACON отвечают основному принципу компании Данфосс – экологической безопасности. Их внедрение в технологическую схему снижает уровень вредных выбросов в атмосферу и окружающую среду.

Документация для - VACON 100 X, Децентрализованный привод

Изображения - VACON 100 X, Децентрализованный привод

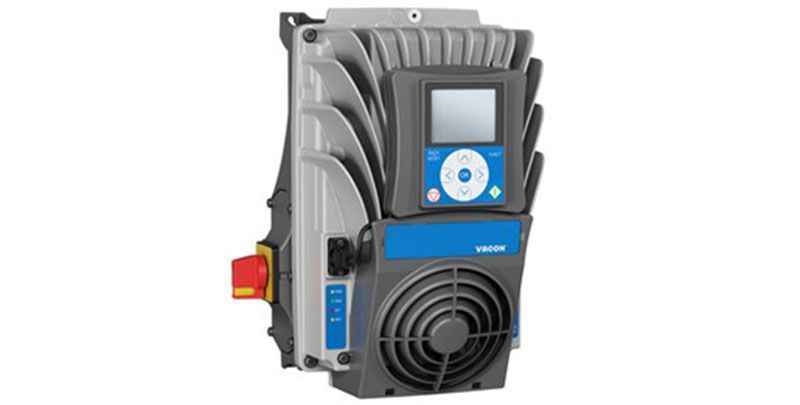

vacon-100-x-detsentralizovannyj-privod-55-kvt

Видео - VACON 100 X, Децентрализованный привод

Доступные для заказа модификации - VACON 100 X, Децентрализованный привод

Код заказа	Тип	Мощность	Ток	Защита	Напряжение в сети	Фаза	*Габариты, ВШГ*
135X9229	VA100X-3L-0012-5	5.5 kW	12 А	IP 66	380-500 В ± 10%	—	190315196 mm
136H1690	VA100X-3L-0004-5	1.5 kW	4.8 А	IP 66	380-500 В ± 10%	—	190315196 mm
136H1799	VA100X-3L-0012-5	5.5 kW	12 А	IP 66	380-500 В ± 10%	—	190315196 mm
