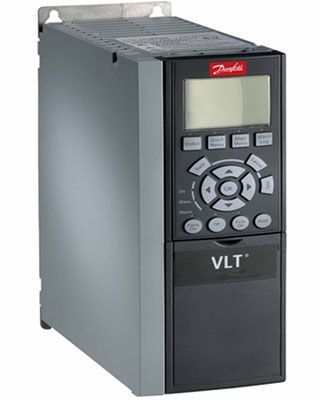

VLT Automation Drive FC 301, Инвертор

VLT Automation Drive FC 301, Инвертор
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Лановий Кирило: 098 469 96 87
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Заказать звонок
Цена: 578.00 - 9180.00 EUR

Преобразователь частоты Danfoss VLT Automation Drive FC 301


VLT Automation Drive FC 300 производится в двух модификациях 301 и FC 302 – инвертор (преобразователь, ЧП, частотник) частоты от датской фирмы Danfoss, позволяющий управлять скоростью и моментом электродвигателя по заданным параметрам в точном соответствии с характером нагрузки.


Общая характеристика


Применение частотников серии VLT обеспечивает своим владельцам экономию дорогостоящей электроэнергии, повышает надежность системы и гибкость схемы. Все модели имеют однотипную базовую конструкцию, принцип действия, что облегчает эксплуатацию, обслуживание, монтаж.

Прибор используется в сложных климатических условиях в температурном диапазоне от -35°С до +50°С. Устройство функционирует с электромоторами мощностью от 0,37 кВт без понижающего трансформатора с питанием от сети 690 В. Частотник компонуется с механизмами разного действия:
  • асинхронными;
  • на постоянных магнитах;
  • постоянного тока.
Частотники Данфосс можно устанавливать непосредственно на двигатель или выносить за пределы операционного поля и монтировать в силовом шкафу. Длинный (150 м) кабель экранирован от внешних помех и собственных электромагнитных полей.


Модели и их особенности


Управляющее устройство Automation Drive выпускается в 2 модификациях со следующими характеристиками:


Модификация

Цель

Напряжение источника питания (В)

Номинальная мощность (кВт)

FC301

Базова комплектация

3 х 200-240

0,25 – 45

3 х 380-480

0,37 – 90

FC302

Версия для выполнения расширенных задач

3 х 200-240

0,25 – 45

3 х 380-480

0,37 – 90

3 х 380-480

110 - 1000

3 х 525-690

11 – 90

3 х 525-690

110 – 1400


КПД частотного преобразователя составляет 98%. Он из сети потребляет только активную составляющую тока нагрузки, что позволяет экономить электроэнергию и повысить эффективность работы механизмов, сопряженных с ним. Одним преобразователем можно регулировать скорость вращения нескольких подключенных к нему электродвигателей.Особенно впечатляют возможности модификации FC302, так как она может управлять движками с потребляемой мощностью ≥ 0,37 кВт без понижающего трансформатора. Это обеспечивает широкий выбор компактных, надежных и эффективных приводов для производственных установок с повышенными требованиями, работающих от сети 690 В.


Защита частотного преобразователя


Инверторы VLT Automation Drive имеют различные размеры и степени защиты от IP 20 до IP 66, что гарантирует функционирование прибора в любых условиях:
  • при повышенной влажности на открытых площадках;
  • при повышенной запыленности в производственных помещениях;
  • в шкафах и щитовых.

Кроме того, защиту комплектующих обеспечивают:

  • ударопрочный корпус, который противодействует механическому воздействию и вибрации;
  • отведение тепла – рациональное размещение радиатора не позволяет попадать охлажденному воздуху на электронные платы, загрязнять их;
  • встроенные радиочастотные фильтры – предупреждают негативное воздействие электромагнитных помех, возникающих во время работы ЧП;
  • защита от обрыва фазы питания;
  • снижение энергопотребления ротора путем оптимизации его работы (в аварийной ситуации);
  • специальное покрытие плат;
  • возможность сохранения параметров и создания «журнала» с метками времени;
  • специальная функция «старт на лету», которая защищает компоненты системы от износа и предупреждает резкие запуски электродвигателя;
  • предупреждающие и аварийные световые сигналы и др.

Единый для всех приборов интерфейс обеспечивает:

  • гибкую архитектуру системы;
  • адаптацию к конкретным задачам;
  • снижение затрат на проектирование;
  • упрощение обучения пользователя.

Встроенная программа SmartStart помогает избежать ошибок при установке, обусловленных необходимостью согласования параметров и конфигурации. Дополнительный источник питания поддерживает функционирование логических цепей при аварийном отключении электричества в общей системе поступления.

Кроме того, имеются:

  1. Векторное и скалярное управление двигателем. Первый тип обеспечивает высокие быстродействие и точность. Также он позволяет существенно увеличить диапазон управления, точность регулирования и повысить быстродействие электропривода.
  2. Встроенный источник питания 24V/10V для датчиков и логики, обеспечивающий их работу даже при отключении сети.
  3. Спящий режим, повышающий экономию.
  4. Коммуникационные протоколы, позволяющие программировать, сравнивать и получать информацию.
Подключение к ПК выполняется стандартным USB-кабелем – USB 1.1 и USB Тип B.

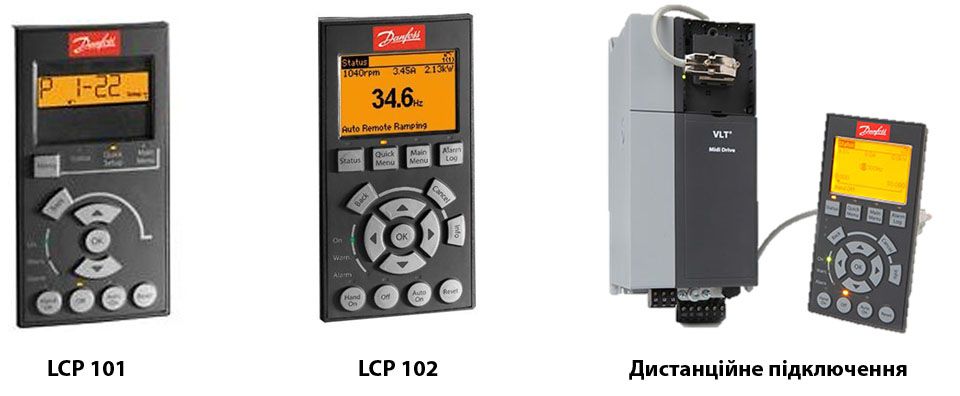

Панель управления


Панель местного управления (LCP) можно закрепить на фронтальной части прибора или вынести за его пределы на расстояние до 3 м. Функция копирования параметров дает возможность переносить их на другой ЧП, если на нем установлена специальная программа настройки (МСТ-10). Она представлена в 2 видах – цифровом и графическом.

Удобная для пользователя графическая панель управления обеспечивает легкость настройки и эксплуатации привода. Также LCP имеет:

  • крупные значки;
  • информационную кнопку, позволяющую немедленно ознакомить пользователя с руководством к использованию, обслуживанию, наладке;
  • возможность выбора языка (из 28 запрограммированных) меню;

Все перечисленные возможности, предоставляемые встроенными протоколами и панелью управления, позволяют существенно облегчить подключение устройства и его ввод в эксплуатацию. С помощью локальной панели управления происходит отслеживание состояния отдельных модулей системы и ее работоспособности.

Светодиоды разного цвета предупреждают о ситуации:

  • зеленый/On (Вкл.) – секция управления работает;
  • желтый – предупредительный;
  • мигающий красный – обозначает аварийный сигнал.
Кнопки на панели помогают переключить меню и функции, изменить данные, выбрать параметры, восстановить настройки, остановить или включить прибор.


Область применения


Преобразователь частот VLT Automation Drive FC 301 используется для управления двигателями:
  • насосов;
  • компрессоров;
  • вентиляторов;
  • мельниц;
  • промышленных систем отопления;
  • вентиляции и кондиционирования воздуха;
  • барабанов;
  • сушильных печей;
  • конвейеров;
  • упаковочных машин;
  • лебедок;
  • эскалаторов;
  • буров;
  • лифтов, подъемников и т.д.

Они используются в различных отраслях промышленности:

  • пищевой;
  • холодильной;
  • судостроительной;
  • авиационной;
  • автомобильной;
  • горно- и нефтегазодобывающей;
  • химической;
  • металлургической;
  • текстильной.
Компактные инверторы, имеющие габариты на 25–68% меньше, чем аналогичные устройства других конструкций, можно эксплуатировать в частном секторе для отопления, водообеспечения, аэрации, полива. Доступная цена и высокая экономия электроэнергии делают товар интересным не только промышленным предприятиям, жилищно-коммунальным службам, но и частным лицам.


Преимущества внедрения ЧП


Применение частотно-регулируемого привода позволяет:
  • увеличить надежность систем электропривода;
  • экономить электроэнергию;
  • снизить эксплуатационные расходы;
  • уменьшить до минимума шумы при работе электродвигателей;
  • упростить управление, программирование, считывание показаний;
  • продлить срок службы оборудования;
  • автоматизировать производство;
  • минимизировать риски возникновения аварийных ситуаций;
  • точно настроить режим работы технологической системы;
  • повысить качество выпускаемой продукции.

Инвертор с помощью плавного запуска электромотора значительно снижает пусковые токи (можно сказать, что он стартует практически при номинальном напряжении).

Многофункциональность частотника обусловлена его строением. Он имеет систему блоков, которые легко заменять, добавлять. Фактически, Automation Drive объединяет в себе функции частотного регулятора электродвигателя и функции управляющего контроллера.

Популярность частотно-регулирующих устройств объясняется тем, что в промышленных масштабах широко распространены моторы переменного тока. Они простые, надежные и стоят дешево. Появление инверторов позволило расширить сферу применения асинхронных двигателей и повысить рентабельность, экономичность системы.

Выбор частотного преобразователя выполняется по току. Он должен превышать (для асинхронного движка — существенно) максимальный показатель для привода. Наличие разных моделей и их модификаций от фирмы Данфосс позволяет подобрать тот прибор, который максимально подходит к каждой конкретной схеме. При необходимости можно создать целый комплекс из ЧП.

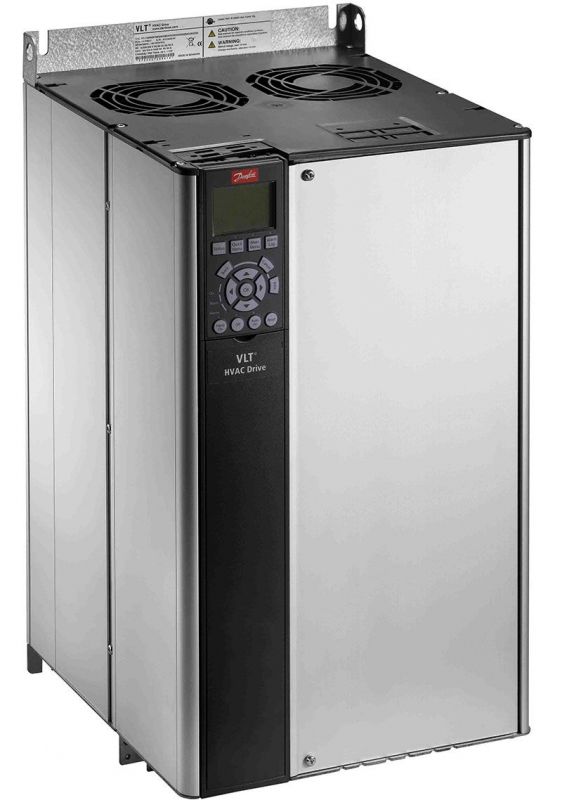

Изображения - VLT Automation Drive FC 301, Инвертор
Видео - VLT Automation Drive FC 301, Инвертор
Доступные для заказа модификации - VLT Automation Drive FC 301, Инвертор
Код заказа Тип Мощность Ток Защита Напряжение в сети Фаза Габариты, В*Ш*Г
131B0885 FC-301PK37T4 0.37 kW 1.3 А IP20 380-480 В ± 10% Три фазы 268*90*205 mm
131B0902 FC-301PK55T4 0.55 kW 1.8 А IP20 380-480 В ± 10% Три фазы 268*90*205 mm
131B0918 FC-301PK75T4 0.75 kW 2.4 А IP20 380-480 В ± 10% Три фазы 268*90*205 mm
131B0934 FC-301P1K1T4 1.1 kW 3 А IP20 380-480 В ± 10% Три фазы 268*90*205 mm
131B0953 FC-301P1K5T4 1.5 kW 4.1 А IP20 380-480 В ± 10% Три фазы 268*90*205 mm
131B0966 FC-301P2K2T4 2.2 kW 5.6 А IP20 380-480 В ± 10% Три фазы 268*90*205 mm
131B0979 FC-301P3K0T4 3 kW 7.2 А IP20 380-480 В ± 10% Три фазы 268*90*205 mm
131B0991 FC-301P4K0T4 4 kW 10 А IP20 380-480 В ± 10% Три фазы 268*90*205 mm
131B1003 FC-301P5K5T4 5.5 kW 13 А IP20 380-480 В ± 10% Три фазы 268*130*205 mm
131B1015 FC-301P7K5T4 7.5 kW 16 А IP20 380-480 В ± 10% Три фазы 268*130*205 mm
131F5388 FC-301P18KT4 18.5 kW 37.5 А IP20 380-480 В ± 10% Три фазы 520*230*242 mm
131F5494 FC-301P11KT4 11 kW 24 А IP20 380-480 В ± 10% Три фазы 399*165*249 mm
131F5495 FC-301P15KT4 15 kW 32 А IP20 380-480 В ± 10% Три фазы 399*165*249 mm
131H2652 FC-301P55KT4 55 kW 106 А IP20 380-480 В ± 10% Три фазы 660*370*333 mm
131H2653 FC-301P75KT4 75 kW 147 А IP20 380-480 В ± 10% Три фазы 660*370*333 mm
131H3986 FC-301P22KT4 22 kW 44 А IP20 380-480 В ± 10% Три фазы 520*230*242 mm
131H3996 FC-301P30KT4 30 kW 61 А IP20 380-480 В ± 10% Три фазы 520*230*242 mm
131H5487 FC-301P37KT4 37 kW 73 А IP20 380-480 В ± 10% Три фазы 550*308*333 mm
131H5504 FC-301P45KT4 45 kW 90 А IP20 380-480 В ± 10% Три фазы 550*308*333 mm
