VLT Automation Drive FC 301, Частотний перетворювач

VLT Automation Drive FC 301, Частотний перетворювач
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Лановий Кирило: 098 469 96 87
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Замовити дзвінок
Ціна: 578.00 - 9180.00 EUR

Перетворювач частоти Danfoss VLT Automation Drive FC 301


VLT Automation Drive FC 300 виробляється в двох модифікаціях 301 і FC 302 - інвертор (перетворювач, ПП) частоти від данської фірми Danfoss, що дозволяє управляти швидкістю і моментом електродвигуна по заданих параметрах відповідно до характеру навантаження.


Загальна характеристика


Застосування частотників серії VLT забезпечує своїм власникам економію дорогої електроенергії, підвищує надійність системи та гнучкість схеми. Всі моделі мають однотипну базову конструкцію, принцип дії, що полегшує експлуатацію, обслуговування, монтаж.

Прилад використовується в складних кліматичних умовах в діапазоні температур від -35 ° С до + 50 ° С. Пристрій функціонує з електромоторами потужністю від 0,37 кВт без понижувального трансформатора з живленням від мережі 690 В. Частотник компонується з механізмами різного дії:
  • асинхронними;
  • на постійних магнітах;
  • постійного струму.
Частотники Данфосс можна встановлювати безпосередньо на двигун або виносити за межі операційного поля і монтувати в силовій шафі. Довгий (150 м) кабель екранований від зовнішніх перешкод і власних електромагнітних полів.


Моделі і їх особливості


Керуючий пристрій Automation Drive випускається у 2 модифікаціях з наступними характеристиками:

Особливо вражають можливості модифікації FC302, через те, що вона може керувати двигунами зі споживаної потужністю ≥ 0,37 кВт без понижувального трансформатора. Це забезпечує широкий вибір компактних, надійних і ефективних приводів для виробничих установок з підвищеними вимогами, які працюють від мережі 690 В.

ККД приладу складає 98%. Він з мережі споживає тільки активну складову струму навантаження, що дозволяє економити електроенергію і підвищити ефективність роботи механізмів, пов'язаних з ним. Одним перетворювачем можна регулювати швидкість обертання декількох підключених до нього електродвигунів.


Модификация

Цель

Напряжение источника питания (В)

Номинальная мощность (кВт)

IP степени защиты

FC301

в базовой комплектации

3 х 200-240

0,25 – 45

20/21/55/66

3 х 380-480

0,37 – 90

20/21/55/66

FC302

версия для выполнения расширенных задач

3 х 200-240

0,25 – 45

20/21/55/66

3 х 380-480

0,37 – 90

20/21/55/66

3 х 380-480

110 - 1000

00/21/54

3 х 525-690

11 – 90

20/21/55/66

3 х 525-690

110 – 1400

00/21/54


ККД частотного перетворювача складає 98%. Він з мережі споживає тільки активну складову струму навантаження, що дозволяє економити електроенергію і підвищити ефективність роботи механізмів, пов'язаних з ним. Одним перетворювачем можна регулювати швидкість обертання декількох підключених до нього електродвигунів. Особливо вражають можливості модифікації FC302, тому, що вона може керувати двигунами з споживаної потужністю ≥ 0,37 кВт без понижувального трансформатора. Це забезпечує широкий вибір компактних, надійних і ефективних приводів для виробничих установок з підвищеними вимогами, які працюють від мережі 690 В.


Захист частотного перетворювача


Інвертори VLT Automation Drive мають різні розміри і ступеня захисту від IP 20 до IP 66, що гарантує функціонування приладу в будь-яких умовах:
  • при підвищеній вологості на відкритих майданчиках;
  • при підвищеної запиленості у виробничих приміщеннях;
  • в шафах і щитових.
Крім того, захист комплектуючих забезпечують:
  • ударостійкий корпус, який протидіє механічного впливу і вібрації;
  • відведення тепла - раціональне розміщення радіатора не дозволяє потрапляти охолодженого повітря на електронні плати, забруднювати їх;
  • вбудовані радіочастотні фільтри - попереджають негативний вплив електромагнітних завад, що виникають під час роботи ПП;
  • захист від обриву фази харчування;
  • зниження енергоспоживання ротора шляхом оптимізації його роботи (в аварійній ситуації);
  • спеціальне покриття плат;
  • можливість збереження параметрів і створення «журналу» з мітками часу;
  • спеціальна функція «старт на льоту», яка захищає компоненти системи від зносу і попереджає різкі запуски електродвигуна;
  • запобіжний та аварійні світлові сигнали та ін.
Єдиний для всіх приладів інтерфейс забезпечує:
  • гнучку архітектуру системи;
  • адаптацію до конкретних завдань;
  • зниження витрат на проектування;
  • спрощення навчання користувача.
Вбудована програма SmartStart допомагає уникнути помилок при установці, обумовлених необхідністю узгодження параметрів і конфігурації. Додаткове джерело живлення підтримує функціонування логічних ланцюгів при аварійному відключенні електрики в загальній системі надходження.

Крім того, є:
  • Векторне і скалярний управління двигуном. Перший тип забезпечує високі швидкодія і точність. Також він дозволяє істотно збільшити діапазон управління, точність регулювання і підвищити швидкодію електроприводу.
  • Вбудоване джерело живлення 24V / 10V для датчиків і логіки, що забезпечує їх роботу навіть при відключенні мережі.
  • Сплячий режим, що підвищує економію.
  • Комунікаційні протоколи, що дозволяють програмувати, порівнювати і отримувати інформацію.
Підключення до ПК виконується стандартним USB-кабелем - USB 1.1 і USB Тип B.


Панель управління

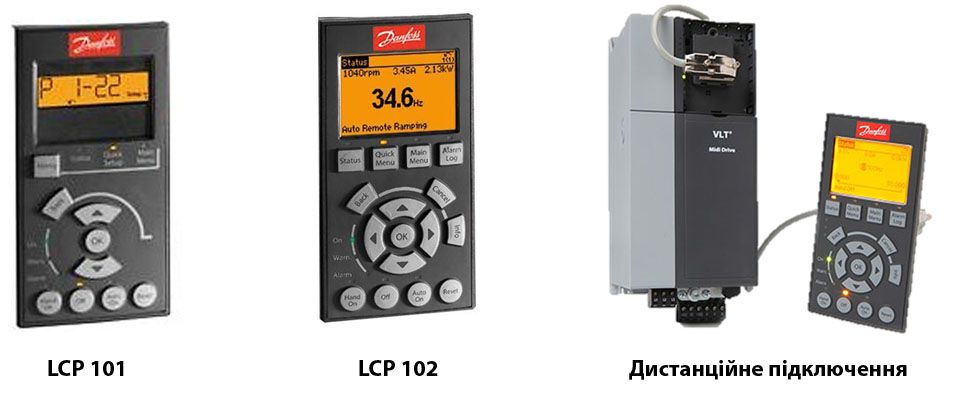

Панель місцевого управління (LCP) можна закріпити на передній частині приладу або винести за його межі на відстань до 3 м. Функція копіювання параметрів дає можливість переносити їх на інший ПП, якщо на ньому встановлена ​​спеціальна програма настройки (МСТ-10). Вона представлена ​​в 2 видах - цифровому і графічному.

Зручна для користувача графічна панель управління забезпечує легкість настройки і експлуатації приводу. Також LCP має:
  • великі значки;
  • інформаційну кнопку, що дозволяє негайно ознайомити користувача з керівництвом до використання, обслуговування, налагодження;
  • можливість вибору мови (з 28 запрограмованих) меню;

Всі перераховані можливості, що надаються вбудованими протоколами і панеллю управління, дозволяють істотно полегшити підключення пристрою і його введення в експлуатацію. За допомогою локальної панелі управління відбувається відстеження стану окремих модулів системи і її працездатності.

Світлодіоди різного кольору попереджають про ситуацію:

зелений / On (Увімкн.) - секція управління працює;
жовтий - попереджувальний;
миготливий червоний - позначає аварійний сигнал.
Кнопки на панелі допомагають перемикнути меню і функції, змінити дані, вибрати параметри, відновити настройки, зупинити або включити прилад.


Галузь застосування


ПП VLT Automation Drive FC 301 використовується для управління двигунами:
  • насосів;
  • компресорів;
  • вентиляторів;
  • млинів;
  • промислових систем опалення;
  • вентиляції та кондиціонування повітря;
  • барабанів;
  • сушильних печей;
  • конвеєрів;
  • пакувальних машин;
  • лебідок;
  • ескалаторів;
  • бурів;
  • ліфтів, підйомників і т.д.
Вони використовуються в різних галузях промисловості:
  • харчовий;
  • холодильної;
  • суднобудівної;
  • авіаційної;
  • автомобільної;
  • гірничої, нафтогазовидобувної;
  • хімічної;
  • металургійної;
  • текстильної.
Компактні інвертори, мають габарити на 25-68% менше, ніж аналогічні пристрої інших конструкцій, можна експлуатувати в приватному секторі для опалення, водопостачання, аерації, поливу. Доступна ціна та висока економія електроенергії роблять товар цікавим не тільки промисловим підприємствам, житлово-комунальним службам, а й приватним особам.

Переваги впровадження ПП
  • Застосування частотно-регульованого приводу дозволяє:
  • збільшити надійність систем електроприводу;
  • економити електроенергію;
  • знизити експлуатаційні витрати;
  • зменшити до мінімуму шуми при роботі електродвигунів;
  • спростити управління, програмування, зчитування показань;
  • продовжити термін служби обладнання;
  • автоматизувати виробництво;
  • мінімізувати ризики виникнення аварійних ситуацій;
  • точно налаштувати режим роботи технологічної системи;
  • підвищити якість продукції, що випускається.
Інвертор за допомогою плавного запуску електромотора значно знижує пускові струми (можна сказати, що він стартує практично при номінальній напрузі).

Багатофункціональність Частотників обумовлена ​​його будовою. Він має систему блоків, які легко замінювати, додавати. Фактично, Automation Drive поєднує в собі функції частотного регулятора електродвигуна і функції керуючого контролера.

Популярність частотно-регулюючих пристроїв пояснюється тим, що в промислових масштабах широко поширені мотори змінного струму. Вони прості, надійні та коштують дешево. Поява інверторів дозволило розширити сферу застосування асинхронних двигунів і підвищити рентабельність, економічність системи.
Вибір частотного перетворювача виконується по току. Він повинен перевищувати (для асинхронного движка - істотно) максимальний показник для приводу. Наявність різних моделей і їх модифікацій від фірми Данфосс дозволяє підібрати той прилад, який максимально підходить до кожної конкретної схеми. При необхідності можна створити цілий комплекс з ПП.
Зображення - VLT Automation Drive FC 301, Частотний перетворювач
Відео - VLT Automation Drive FC 301, Частотний перетворювач
Доступні для замовлення модифікації - VLT Automation Drive FC 301, Частотний перетворювач
Код замовлення Тип Потужність Струм Захист Напруга в мережі Фаза Габарити, В*Ш*Г
131B0885 FC-301PK37T4 0.37 кВт 1.3 А IP20 380-480 В ± 10% Три фази 268*90*205 мм
131B0902 FC-301PK55T4 0.55 кВт 1.8 А IP20 380-480 В ± 10% Три фази 268*90*205 мм
131B0918 FC-301PK75T4 0.75 кВт 2.4 А IP20 380-480 В ± 10% Три фази 268*90*205 мм
131B0934 FC-301P1K1T4 1.1 кВт 3 А IP20 380-480 В ± 10% Три фази 268*90*205 мм
131B0953 FC-301P1K5T4 1.5 кВт 4.1 А IP20 380-480 В ± 10% Три фази 268*90*205 мм
131B0966 FC-301P2K2T4 2.2 кВт 5.6 А IP20 380-480 В ± 10% Три фази 268*90*205 мм
131B0979 FC-301P3K0T4 3 кВт 7.2 А IP20 380-480 В ± 10% Три фази 268*90*205 мм
131B0991 FC-301P4K0T4 4 кВт 10 А IP20 380-480 В ± 10% Три фази 268*90*205 мм
131B1003 FC-301P5K5T4 5.5 кВт 13 А IP20 380-480 В ± 10% Три фази 268*130*205 мм
131B1015 FC-301P7K5T4 7.5 кВт 16 А IP20 380-480 В ± 10% Три фази 268*130*205 мм
131F5388 FC-301P18KT4 18.5 кВт 37.5 А IP20 380-480 В ± 10% Три фази 520*230*242 мм
131F5494 FC-301P11KT4 11 кВт 24 А IP20 380-480 В ± 10% Три фази 399*165*249 мм
131F5495 FC-301P15KT4 15 кВт 32 А IP20 380-480 В ± 10% Три фази 399*165*249 мм
131H2652 FC-301P55KT4 55 кВт 106 А IP20 380-480 В ± 10% Три фази 660*370*333 мм
131H2653 FC-301P75KT4 75 кВт 147 А IP20 380-480 В ± 10% Три фази 660*370*333 мм
131H3986 FC-301P22KT4 22 кВт 44 А IP20 380-480 В ± 10% Три фази 520*230*242 мм
131H3996 FC-301P30KT4 30 кВт 61 А IP20 380-480 В ± 10% Три фази 520*230*242 мм
131H5487 FC-301P37KT4 37 кВт 73 А IP20 380-480 В ± 10% Три фази 550*308*333 мм
131H5504 FC-301P45KT4 45 кВт 90 А IP20 380-480 В ± 10% Три фази 550*308*333 мм
