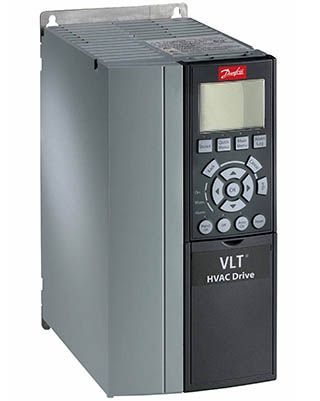

VLT Refrigeration Drive FC 103, Перетворювач напруги

Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:

Лановий Кирило: 098 469 96 87

Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

Опис Документація Зображення Модифікації

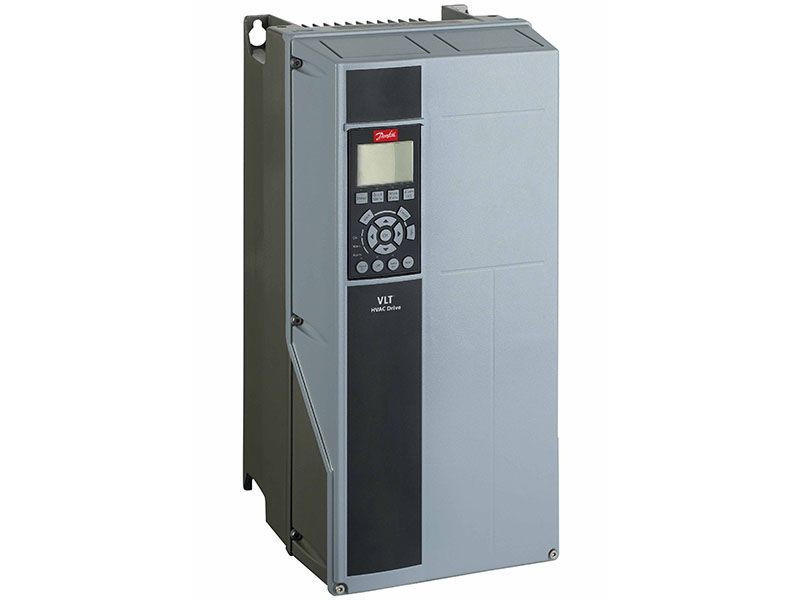

Інвертор частоти VLT Refrigeration Drive FC 103

Перетворювач частоти VLT Refrigeration Drive FC 103 призначений для значного зменшення витрат протягом усього життєвого циклу встановлених холодильних систем. Він пропонує спеціально розроблені для холодильної галузі функції підвищення ефективності і надійності, функції інтегрованого управління технологічним процесом, а також середу введення в експлуатацію. Крім того, в ньому реалізований майстер установки, що використовує поширену термінологію холодильної галузі. За рахунок цього техніки та монтажники холодильного обладнання можуть швидко і безпечно монтувати і вводити в експлуатацію обладнання.

Можливість безперервного управління швидкістю, реалізована в VLT Refrigeration Drive, дозволяє впровадити інтелектуальне управління потужністю. При досягненні стабільності за допомогою зрівнювання потужності з фактичним навантаженням поліпшується загальносистемний коефіцієнт продуктивності, що забезпечує значну економію електроенергії в самих різних сферах застосування.

Інвертор частотний перетворювач оснащений усіма модулями, необхідними для забезпечення відповідності стандартам ЕМС. Вбудований масштабований фільтр радіочастотних перешкод зменшує електромагнітні перешкоди, а інтегровані дроселі ланцюга постійного струму знижують гармонійні спотворення в електромережі. Оскільки ці функції конструктивно реалізуються в приводі ще на заводі, можна зменшити виділяється для нього в шафах простір. Ефективне поліпшення параметрів ЕМС також дозволяє використовувати кабелі зі зменшеним поперечним перерізом, що додатково знижує витрати на монтаж.

Напруги живлення та діапазони потужності

3 x 200-240 В...1.1-45 кВт
3 x 380-480 В...1.1-560 кВт
3 x 525-600 В...1.1-7.5 кВт
3 x 525-690 В...75-800 кВт

Особливості та переваги

Споживання електроенергії та вимоги до обслуговування знижуються за рахунок ряду спеціалізованих функцій для насосів, таких як каскадний контролер насосів і компенсація потоку
Оптимальна ефективність системи досягається завдяки використанню програмних функцій перетворювача частоти
Складні умови роботи не уявляють проблеми завдяки захисному покриттю на електроніці перетворювача частоти
Усувається необхідність в зовнішньому охолодженні або використанні збільшених типорозмірів, так як привід ефективно працює при температурі навколишнього середовища до 50°C без зниження номінальних характеристик
Немає складнощів, пов'язаних з ЕМС, так як в ланцюг постійного струму вбудовані фільтри гармонік і ЕМС

Документація для - VLT Refrigeration Drive FC 103, Перетворювач напруги

Зображення - VLT Refrigeration Drive FC 103, Перетворювач напруги

fc-103-nepreryvnoe-upravleniya-skorostyu

preobrazovatel-vlt-refrigeration-drive-fc-103

Доступні для замовлення модифікації - VLT Refrigeration Drive FC 103, Перетворювач напруги

Код замовлення	Тип	Потужність	Струм	Захист	Напруга в мережі	Фаза	*Габарити, ВШГ*
134F7626	FC-103P7K5T4E20H1XGX	7,5 kW	16 А	IP20	380–480	Три фазы	268130220 mm
134F7627	FC-103P11KT4E20H1XGX	11 kW	24 А	IP20	380–480	Три фазы	399165262 mm
134F7630	FC-103P22KT4E20H1XGX	22 kW	44 А	IP20	380–480	Три фазы	520230242 mm
134F7632	FC-103P37KT4E20H1XGX	37 kW	73 А	IP20	380–480	Три фазы	520230242 mm
134F7633	FC-103P45KT4E20H1XGX	45 kW	90 А	IP20	380–480	Три фазы	550308333 mm
134F7998	FC-103P1K1T4E20H2XXX	1,1 kW	3 А	IP20	380–480	Три фазы	26890205 mm
134F8006	FC-103P11KT4E20H2XXX	11 kW	24 А	IP20	380–480	Три фазы	480242260 mm
134F8052	FC-103P45KT4E20H2XGX	45 kW	90 А	IP20	380–480	Три фазы	550308333 mm
134F8053	FC-103P75KT4E20H2XGX	75 kW	147 А	IP20	380–480	Три фазы	660370333 mm
134F8054	FC-103P37KT4E20H2XGX	37 kW	73 А	IP20	380–480	Три фазы	520230242 mm
134F8055	FC-103P30KT4E20H2XGX	30 kW	61 А	IP20	380–480	Три фазы	520230242 mm
134F8056	FC-103P22KT4E20H2XGX	22 kW	44 А	IP20	380–480	Три фазы	520230242 mm
134F8182	FC-103P1K5T4E20H2XGX	1,5 kW	4,1 A	IP20	380–480	Три фазы	26890220 mm
134F8183	FC-103P2K2T4E20H2XGX	2,2 kW	5,6 A	IP20	380–480	Три фазы	26890220 mm
134F8184	FC-103P3K0T4E20H2XGX	3,0 kW	7,2 A	IP20	380–480	Три фазы	26890220 mm
134F8185	FC-103P4K0T4E20H2XGX	4,0 kW	10 А	IP20	380–480	Три фазы	26890220 mm
134F8186	FC-103P5K5T4E20H2XGX	5,5 kW	13 А	IP20	380–480	Три фазы	268130220 mm
134F8187	FC-103P7K5T4E20H2XGX	7,5 kW	16 А	IP20	380–480	Три фазы	268130220 mm
134F8188	FC-103P11KT4E20H2XGX	11 kW	24 А	IP20	380–480	Три фазы	399165262 mm
134F8189	FC-103P15KT4E20H2XGX	15 kW	32 А	IP20	380–480	Три фазы	399165262 mm
134F8190	FC-103P18KT4E20H2XGX	18,5 kW	37,5 А	IP20	380–480	Три фазы	399165262 mm
134F8191	FC-103P55KT4E20H2XGX	55 kW	106 А	IP20	380–480	Три фазы	550308333 mm
134F8192	FC-103P90KT4E20H2XGX	90 kW	177 А	IP20	380–480	Три фазы	660370333 mm
134F8699	FC-103P1K5T4E20H2XXX	1,5 kW	4,1 A	IP20	380–480	Три фазы	26890205 mm
134F8707	FC-103P2K2T4E20H2XXX	2,2 kW	5,6 A	IP20	380–480	Три фазы	26890205 mm
134F8715	FC-103P3K0T4E20H2XXX	3,0 kW	7,2 A	IP20	380–480	Три фазы	26890205 mm
134F8723	FC-103P4K0T4E20H2XXX	4,0 kW	10 А	IP20	380–480	Три фазы	26890205 mm
134F8731	FC-103P5K5T4E20H2XXX	5,5 kW	13 А	IP20	380–480	Три фазы	480130205 mm
134F8739	FC-103P7K5T4E20H2XXX	7,5 kW	16 А	IP20	380–480	Три фазы	480130205 mm
134F8763	FC-103P15KT4E20H2XXX	15 kW	32 А	IP20	380–480	Три фазы	480242260 mm
134F8771	FC-103P18KT4E20H2XXX	18,5 kW	37,5 А	IP20	380–480	Три фазы	480242260 mm
134F8779	FC-103P22KT4E20H2XXX	22 kW	44 А	IP20	380–480	Три фазы	480242260 mm
134F8788	FC-103P30KT4E20H2XXX	30 kW	61 А	IP20	380–480	Три фазы	650242260 mm
134F8798	FC-103P37KT4E20H2XXX	37 kW	73 А	IP20	380–480	Три фазы	680308310 mm
134F8804	FC-103P45KT4E20H2XXX	45 kW	90 А	IP20	380–480	Три фазы	680308310 mm
134F8812	FC-103P55KT4E20H2XXX	55 kW	106 А	IP20	380–480	Три фазы	680308310 mm
134F8820	FC-103P75KT4E20H2XXX	75 kW	147 А	IP20	380–480	Три фазы	775310335 mm
134F8828	FC-103P90KT4E20H2XXX	90 kW	177 А	IP20	380–480	Три фазы	775310335 mm
134F8964	FC-103P22KT4E20H2XGX	22 kW	44 А	IP20	380–480	Три фазы	520230242 mm
134F8965	FC-103P30KT4E20H2XGX	30 kW	61 А	IP20	380–480	Три фазы	520230242 mm
134F8966	FC-103P37KT4E20H2XGX	37 kW	73 А	IP20	380–480	Три фазы	520230242 mm
134F9041	FC-103P18KT4E55H2XGX	18,5 kW	37,5 А	IP20	380–480	Три фазы	480242260 mm
134F9042	FC-103P22KT4E55H2XGX	22 kW	44 А	IP55	380–480	Три фазы	650242260 mm
134F9047	FC-103P55KT4E55H2XGX	55 kW	106 А	IP55	380–480	Три фазы	680308310 mm
134G7964	FC-103P22KT4E21H2XGX	22 kW	44 А	IP21	380–480	Три фазы	650242260 mm
134G9778	FC-103P15KT4E21H2XGX	15 kW	32 А	IP21	380–480	Три фазы	480242260 mm
134H1341	FC-103N110T4E20H2XGC	110 kW	233 А	IP20	380–480	Три фазы	1004250375 mm
134N7935	FC-103P11KT4E55H1TXC	11 kW	24 А	IP55	380–480	Три фазы	480242260 mm
134X3941	FC-103P11KT4E20H2XGX	11 kW	24 А	IP20	380–480	Три фазы	399165262 mm
135N5384	FC-103P15KT4E66H1TGC	15 kW	32 А	IP66	380–480	Три фазы	480242260 mm
