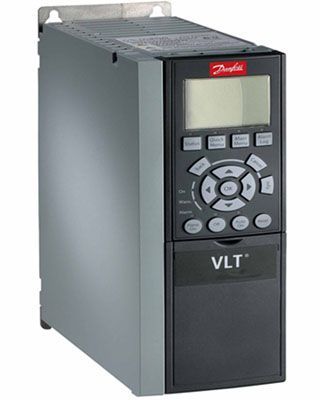

Частотний перетворювач VLT AUTOMATION DRIVE FC 302


Інвертори частоти (перетворювачі) VLT AUTOMATION DRIVE FC 302 - це потужні, компактні, надійні і економічні пристрої, що використовуються для управління і контролю двигунів змінного струму. Вони перетворять змінний струм джерела електроживлення в змінний струм з певною формою і частотою коливань, необхідних для обертання ротора електродвигуна. Досить невеликі габарити приладів дають можливість встановлювати їх в приміщення з браком місця і на панелях впритул один до одного. Керуючий пристрій фірми Danfoss (Данія) асимілюється з асинхронними електродвигунами, які працюють як на повну потужність, так і з різним навантаженням, розподіленої в часі.


Область використання


Компактний пристрій перетворювача частоти використовується у сферах загального призначення. Його застосовують для управління роботою різних видів електродвигунів:
  • асинхронних;
  • синхронних на постійних магнітах;
  • на магнітному опорі.

Застосування інверторів серії VLT сприяє:

  • підвищення продуктивності;
  • економії електрозбереження;
  • збільшення експлуатаційного строку механізму.
Асинхронні двигуни дешевші та застосовуються в різних системах. Наприклад, в:
  • машинах для пакування товарів;
  • конвеєрах;
  • пристроях для наклеювання етикеток;
  • екструдерах;
  • палетайзах ін.
Доступна ціна та висока економія електроенергії роблять товар цікавим безлічі промислових підприємств, де в управлінні механізмами і системами необхідна точність і синхронізація.


Переваги та особливості Частотники AUTOMATION DRIVE FC 302


Фірма Danfoss виробляє модель FC 300 в 2 модифікаціях:
  • FC-301 - стандартної комплектації;
  • FC-302 - з додатковими динамічними характеристиками.
У порівнянні з аналогами інших виробників, продукція Данфосс має такі переваги:
  1. Компактні розміри при збереженні потужності і технічних характеристик.
  2. Можливість ефективно і безперебійно функціонувати в складних температурних (від -35 ° С до + 50 ° С), механічних (вібрація) і хімічних (агресивні аерозолі, гази, реагенти) умовах завдяки підвищеному захисту корпусу та електронних плат.
  3. Експлуатація в комплексі з декількома моторами, з'єднаними послідовно.
  4. Скидає параметри двигуна в режимі аварійності.
  5. Зручний і простий в розумінні дисплей, що дозволяє програмувати показники, керувати вручну і в автоматичному режимі, розташовувати панель безпосередньо на інверторі або виносити за межі апарату.
  6. Активні кнопки підсвічуються, що зручно в умовах недостатнього освітлення робочої зони.
  7. Наявність ефективного відведення надлишків тепла шляхом вбудованого радіатора.
  8. Постійний моніторинг критичних рівнів роботи двигуна та автоматичної корекції показників.
  9. Наявність «розумного» контролера, який би порівняв задані параметри з отриманими від джерела енергії, мотора. Він виправляє похибки, шляхом зміни швидкості обертання ротора.
  10. Вбудовані фільтри, «відсікають» перешкоди.
  11. Використання модулів захисту, що запобігають пошкодженню керуючого блоку та електродвигуна.
  12. Є гальмівний модуль, необхідний для гальмування обертання навіть у високоінерційних механізмах.
Частотний перетворювач (ПП) Danfoss VLT FC 302 простий в експлуатації, надійний, легко адаптується в різні схеми виробничого процесу. Завдяки йому виключено коротке замикання, проблеми при зупинці / включенні електродвигунів. Багатофункціональність приладу дає можливість створити гнучку систему управління відразу декількома процесами.


Коротка технічна характеристика


Технічні характеристики варіюють в залежності від модифікації VLT AUTOMATION DRIVE FC 302:
  • діапазон потужності: 3x200-240 В - 0,25-37 кВт; 3x380-500 В - 0,37-1100 кВт; 3x525-600 В - 0,75-75 кВт; 3x525-690В - 1,1-1400 кВт;
  • ПЧ з низькими гармоніками: 3x380-480 В - 132-450 кВт;
  • 12-імпульсні ПЧ: 3x380-500 В - 250-1000 кВт; 3x525-690 В - 250-1400 кВт;
  • спеціальне покриття плат;
  • вбудований RFI-фільтр (електромагнітний інтерференційний фільтр) і його поліпшена версія, призначена для роботи в екстремальних умовах промислових приміщень;
  • забезпечення максимального ККД - до 98%;
  • спеціальна функція «старт на льоту», яка захищає компоненти системи від зносу і попереджає різкі запуски електродвигуна;
  • пропускає резонансні частоти, що знижує рівень шуму при роботі двигуна і його вібрації.
Частотники має режим «сну» для економії електрики в діапазоні 5-15%. За допомогою панелі керування можна здійснювати моніторинг стану окремих вузлів системи і її функціонування.


Перевага ПП від Данфосс


Інвертори серії VLT відрізняються компактністю, що не впливає на їх потужність і багатофункціональність. Крім того, вони:
  • виробляються з різними інтерфейсами, що забезпечує високу синхронізацію приводу з системами, що мають різні характеристики;
  • мають можливість векторного управління агрегатами зі зворотним зв'язком або без неї;
  • замінює прилади керування великої потужності;
  • мають високу швидкість обміну даними між різними приводами;
  • забезпечують моніторинг роботи приладу;
  • захищають двигун від несправностей і короткого замикання;
  • швидко програмуються і зберігають введені параметри;
  • збільшують ККД мотора;
  • знижують вібрацію генератора;
  • дають можливість задавати індивідуальні програми, що істотно підвищує кількість виконуваних завдань і гнучкість системи;
  • мають максимальний захист;
  • збільшують термін експлуатації інтегрованих з ним схем;
  • захищені від агресивних і ушкоджують хімічних, фізичних факторів, температурних максимумів;
  • мають комплектуючі стандартизовані, що спрощують обслуговування і під'єднання;
  • дозволяють використовувати дешевші асинхронні двигуни;
  • високоекологічні.
Модуль може встановлюватися поблизу мотора або віддалено від нього. Екранований кабель дозволяє виводити прилад за межі майданчика, залишаючи в зоні обробки тільки електромотор, що вигідно відрізняє ПП від гідравлічних і механічних систем регулювання.

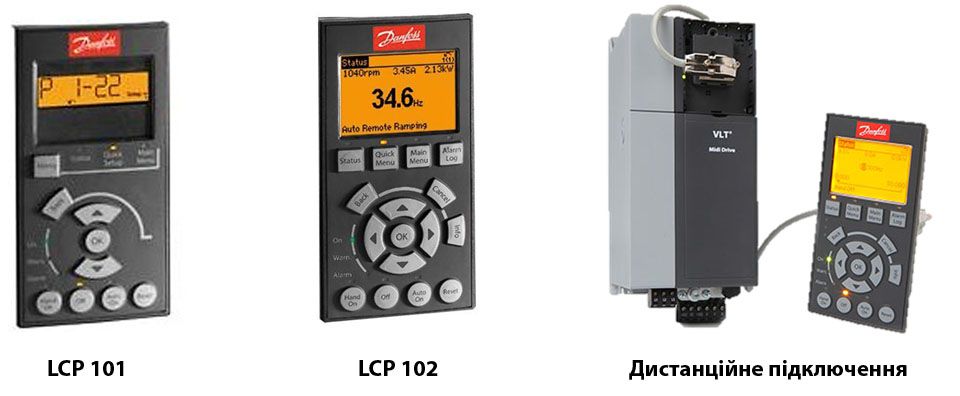

Панель LCP


Знімна панель LCP забезпечує дистанційне і місцеве управління приладом. Вона має:
  • великі значки на кнопках, що полегшують читання символів;
  • підсвічування активних клавіш;
  • можливість завантаження і вивантаження меню;
  • функцію копіювання даних;
  • зрозумілий інтерфейс.



Стандартизація панелей всіх моделей лінійки знижує витрати часу на навчання використання, полегшує введення даних і допомагає здійснювати порівняння введених параметрів з отриманими від різних електродвигунів. Звуковий сигнал при аварійній ситуації забезпечує швидке реагування і внесення коригувальних команд.

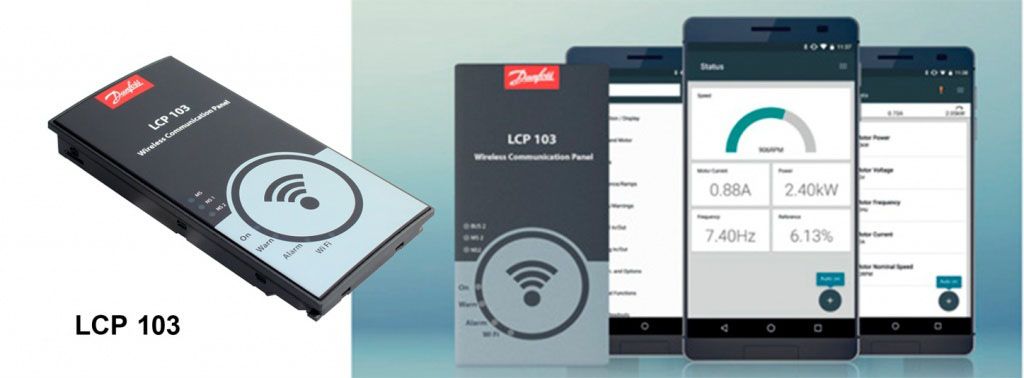

Сучасне рішення - панель дистанційного керування (VLCP від ​​Danfoss LCP 103), що працює в ручному і автоматичному режимі. Вона може передавати дані по каналах Wi-Fi. Зовнішній вигляд і інтерфейс аналогічні смартфонам, що полегшує роботу з апаратом.

Частотники від Данфосс vlt fc302 - приклад високої якості керуючого приладу. Він забезпечує точний контроль швидкості з перетворювачем частоти, оптимізує процес, позитивно позначається на параметрах кінцевого продукту.
Документація для - VLT Automation Drive FC 302, Частотний електропривод
Зображення - VLT Automation Drive FC 302, Частотний електропривод
chastotnyj-preobrazovatel-vlt-automation-drive-fc-302-037-kvt
vlt-automation-drive-fc-302-preobrazovatel-chastoty-danfoss
preobrazovatel-chastoty-automationdrive-fc-302
chastotnyj-preobrazovatel-fc-302
Відео - VLT Automation Drive FC 302, Частотний електропривод
Доступні для замовлення модифікації - VLT Automation Drive FC 302, Частотний електропривод
Код замовлення Тип Потужність Струм Захист Напруга в мережі Фаза Габарити, В*Ш*Г
131B0073 FC-302PK37T5 0.37 kW 1.3 А IP20 380-500 В ± 10% Три фази 268*90*205 mm
131B0074 FC-302PK55T5 0.55 кВт 1.8 А IP20 380-500 В ± 10% Три фази 268*90*205 mm
131B0075 FC-302PK75T5 0.75 кВт 2.4 А IP20 380-500 В ± 10% Три фази 268*90*205 mm
131B0076 FC-302P1K1T5 1.1 кВт 3 А IP20 380-500 В ± 10% Три фази 268*90*205 mm
131B0077 FC-302P1K5T5 1.5 кВт 4.1 А IP20 380-500 В ± 10% Три фази 268*90*205 mm
131B0078 FC-302P2K2T5 2.2 кВт 5.6 А IP20 380-500 В ± 10% Три фази 268*90*205 mm
131B0079 FC-302P3K0T5 3 кВт 7.2 А IP20 380-500 В ± 10% Три фази 268*90*205 mm
131B0080 FC-302P4K0T5 4 кВт 10 А IP20 380-500 В ± 10% Три фази 268*90*205 mm
131B0081 FC-302P5K5T5 5.5 кВт 13 А IP20 380-500 В ± 10% Три фази 268*130*205 mm
131B0082 FC-302P7K5T5 7.5 кВт 16 А IP20 380-500 В ± 10% Три фази 268*130*205 mm
131F0428 FC-302P11KT5 11 кВт 24 А IP20 380-500 В ± 10% Три фази 399*165*249 mm
131F0429 FC-302P15KT5 15 кВт 32 А IP20 380-500 В ± 10% Три фази 399*165*249 mm
131F0432 FC-302P18KT5 18.5 кВт 37.5 А IP20 380-500 В ± 10% Три фази 520*230*242 mm
131F0433 FC-302P22KT5 22 кВт 44 А IP20 380-500 В ± 10% Три фази 520*230*242 mm
131F0435 FC-302P30KT5 30 кВт 61 А IP20 380-500 В ± 10% Три фази 520*230*242 mm
131F0436 FC-302P37KT5 37 кВт 73 А IP20 380-500 В ± 10% Три фази 550*308*333 mm
131F0439 FC-302P45KT5 45 кВт 90 А IP20 380-500 В ± 10% Три фази 550*308*333 mm
131F0440 FC-302P55KT5 55 кВт 106 А IP20 380-500 В ± 10% Три фази 660*370*333 mm
131F0446 FC-302P75KT5 75 кВт 147 А IP20 380-500 В ± 10% Три фази 660*370*333 mm
134F0292 FC-302N90KT5 90 кВт 177 А IP20 380-500 В ± 10% Три фази 909*250*375 mm
134F0300 FC-302N110T5 110 кВт 212 А IP20 380-500 В ± 10% Три фази 909*250*375 mm
134F0310 FC-302N132T5 132 кВт 260 А IP20 380-500 В ± 10% Три фази 909*250*375 mm
134F0313 FC-302N160T5 160 кВт 315 А IP20 380-500 В ± 10% Три фази 1122*350*375 mm
134F0316 FC-302N200T5 200 кВт 395 А IP20 380-500 В ± 10% Три фази 1122*350*375 mm
