VLT Automation Drive FC 302, Частотный электропривод

VLT Automation Drive FC 302, Частотный электропривод
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Лановий Кирило: 098 469 96 87
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 586.00 - 25300.00 EUR

Преобразователь частоты VLT AUTOMATION DRIVE FC 302


Частотные преобразователи VLT Automation Drive FC 302 постепенно приближаются к завершению своего жизненного цикла, на замену им приходит новая модель преобразователей частоты iC7-Automation.

Инверторы частоты (преобразователи, частотники) VLT AUTOMATION DRIVE FC 302 – это мощные, компактные, надежные и экономичные устройства, используемые для управления и контроля двигателей переменного тока. Они преобразуют переменный ток источника электропитания в переменный ток с определенной формой и частотой колебаний, необходимых для вращения ротора электродвигателя. Достаточно небольшие габариты приборов дают возможность устанавливать их в помещения с недостатком места и на панелях вплотную друг к другу. Управляющее устройство фирмы Danfoss (Дания) ассимилируется с асинхронными электродвигателями, работающими как на полную мощность, так и с различной нагрузкой, распределенной во времени.


Область использования преобразователя частоты


Компактное устройство преобразователя частоты используется в сферах общего назначения. Его применяют для управления работой разных видов электродвигателей:
  • асинхронных;
  • синхронных на постоянных магнитах;
  • на магнитном сопротивлении.
Применение инверторов серии VLT способствует:
  • повышению производительности;
  • экономии электросбережения;
  • увеличению эксплуатационного срока механизма.
Асинхронные двигатели наиболее дешевые и применяются в различных системах. Например, в:
  • машинах для упаковки товаров;
  • конвейерах;
  • устройствах для наклейки этикеток;
  • экструдерах;
  • паллетизаторах др.
Доступная цена и высокая экономия электроэнергии делают товар интересным множеству промышленных предприятий, где в управлении механизмами и системами необходима точность и синхронизация.


Преимущества и особенности частотника AUTOMATION DRIVE FC 302


Фирма Danfoss производит модель FC 300 в 2 модификациях:
  • FC-301 – стандартной комплектации;
  • FC-302 – с дополнительными динамическими характеристиками.
В сравнении с аналогами других производителей, продукция Данфосс имеет следующие преимущества:
  1. Компактные размеры при сохранении мощности и технических характеристик.
  2. Возможность эффективно и бесперебойно функционировать в сложных температурных (от -35°С до +50°С), механических (вибрация) и химических (агрессивные аэрозоли, газы, реагенты) условиях благодаря повышенной защите корпуса и электронных плат.
  3. Эксплуатация в комплексе с несколькими моторами, соединенными последовательно.
  4. Сбрасывает параметры двигателя в режиме аварийности.
  5. Удобный и простой в понимании дисплей, позволяющий программировать показатели, управлять вручную и в автоматическом режиме, располагать панель непосредственно на инверторе или выносить за пределы аппарата.
  6. Активные кнопки подсвечиваются, что удобно в условиях недостаточного освещения рабочей зоны.
  7. Наличие эффективного отведения излишков тепла за счет встроенного радиатора.
  8. Постоянный мониторинг критических уровней работы двигателя и автоматическая коррекция показателей.
  9. Наличие «умного» контроллера, сравнивающего заданные параметры с полученными от источника энергии, мотора. Он исправляет погрешности, путем изменения скорости вращения ротора.
  10. Встроенные фильтры, «отсекающие» помехи.
  11. Использование модулей защиты, предупреждающих повреждение управляющего блока и электродвигателя.
  12. Есть тормозной модуль, необходимый для торможения вращения даже в высокоинерционных механизмах.
Частотный преобразователь (ЧП) Danfoss VLT FC 302 прост в эксплуатации, надежен, легко адаптируется в различные схемы производственного процесса. Благодаря ему исключено короткое замыкание, проблемы при остановке/включении электродвигателей. Многофункциональность прибора дает возможность создать гибкую систему управления сразу несколькими процессами.


Краткая техническая характеристика


Технические характеристики варьируют в зависимости от модификации VLT AUTOMATION DRIVE FC 302:
  • диапазон мощности: 3x200–240 В – 0,25–37 кВт; 3x380–500 В – 0,37–1100 кВт; 3x525–600 В – 0,75–75 кВт; 3x525–690В – 1,1–1400 кВт;
  • ПЧ с низкими гармониками: 3x380–480 В - 132–450 кВт;
  • 12-импульсные ПЧ: 3x380–500 В – 250–1000 кВт; 3x525–690 В – 250–1400 кВт;
  • специальное покрытие плат;
  • встроенный RFI-фильтр (электромагнитный интерференционный фильтр) и его улучшенная версия, предназначенная для работы в экстремальных условиях промышленных помещений;
  • обеспечение максимального КПД – до 98%;
  • специальная функция «старт на лету», которая защищает компоненты системы от износа и предупреждает резкие запуски электродвигателя;
  • пропускает резонансные частоты, что снижает уровень шума при работе двигателя и его вибрации.
Частотник имеет режим «сна» для экономии электричества в диапазоне 5-15%. С помощью панели управления можно осуществлять мониторинг состояния отдельных узлов системы и ее функционирования.


Преимущество ЧП от Данфосс


Инверторы серии VLT отличаются компактностью, что не влияет на их мощность и многофункциональность. Кроме того, они:
  • производятся с различными интерфейсами, что обеспечивает высокую синхронизацию привода с системами, имеющими разные характеристики;
  • имеют возможность векторного управления агрегатами с обратной связью или без оной;
  • заменяет приборы управления большой мощности;
  • обладают высокой скоростью обмена данными между разными приводами;
  • обеспечивают мониторинг работы прибора;
  • защищают двигатель от поломок и короткого замыкания;
  • быстро программируются и сохраняют введенные параметры;
  • увеличивают КПД мотора;
  • снижают вибрацию генератора;
  • дают возможность задавать индивидуальные программы, что существенно повышает количество выполняемых задач и гибкость системы;
  • имеют максимальную защиту;
  • увеличивают срок эксплуатации интегрированных с ним схем;
  • защищены от агрессивных и повреждающих химических, физических факторов, температурных максимумов;
  • имеют комплектующие стандартизированные, упрощающие обслуживание и подсоединение;
  • позволяют использовать более дешевые асинхронные двигатели;
  • высокоэкологичны.
Модуль может устанавливаться вблизи мотора или удаленно от него. Экранированный кабель позволяет выводить прибор за пределы площадки, оставляя в зоне обработки только электромотор, что выгодно отличает ЧП от гидравлических и механических систем регулирования.

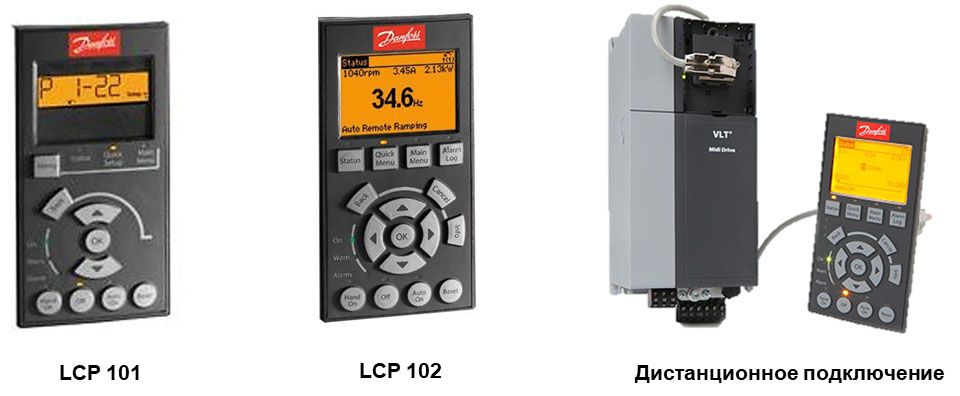

Панель LCP


Съемная панель LCP обеспечивает дистанционное и местное управление прибором. Она имеет:
  • крупные значки на кнопках, облегчающие чтение символов;
  • подсветку активных клавиш;
  • возможность загрузки и выгрузки меню;
  • функцию копирования данных;
  • понятный интерфейс.
Стандартизация панелей всех моделей линейки снижает затраты времени на обучение использования, облегчает ввод данных и помогает осуществлять сравнение введенных параметров с полученными от различных электродвигателей. Звуковой сигнал при аварийной ситуации обеспечивает быстрое реагирование и внесение корректирующих команд.

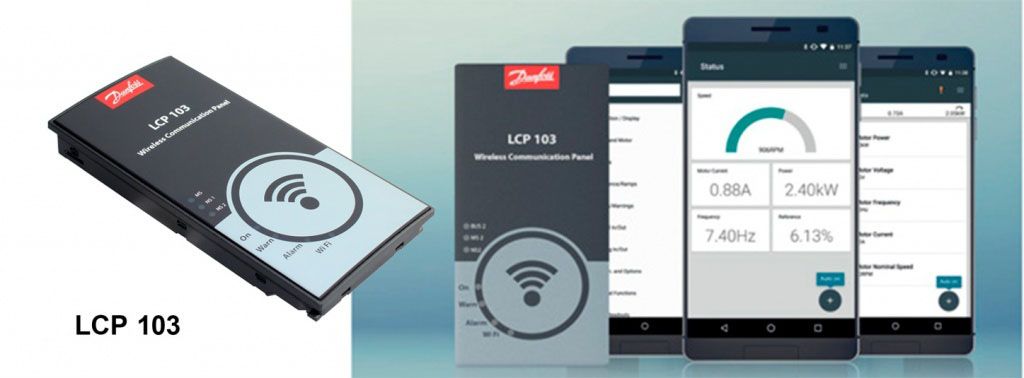

Современное решение – панель дистанционного управления (VLCP от Danfoss LCP 103), работающая в ручном и автоматическом режиме. Она может передавать данные по каналам Wi-Fi. Внешний вид и интерфейс аналогичны смартфонам, что облегчает работу с аппаратом.

Частотник от Данфосс vlt fc302 – пример высокого качества управляющего прибора. Он обеспечивает точный контроль скорости с преобразователем частоты, оптимизирует процесс, положительно сказывающийся на параметрах конечного продукта.
Изображения - VLT Automation Drive FC 302, Частотный электропривод
chastotnyj-preobrazovatel-vlt-automation-drive-fc-302-037-kvt
vlt-automation-drive-fc-302-preobrazovatel-chastoty-danfoss
preobrazovatel-chastoty-automationdrive-fc-302
chastotnyj-preobrazovatel-fc-302
Видео - VLT Automation Drive FC 302, Частотный электропривод
Доступные для заказа модификации - VLT Automation Drive FC 302, Частотный электропривод
Код заказа Тип Мощность Ток Защита Напряжение в сети Фаза Габариты, В*Ш*Г
131B0073 FC-302PK37T5 0.37 kW 1.3 А IP20 380-500 В ± 10% Три фазы 268*90*205 mm
131B0074 FC-302PK55T5 0.55 kW 1.8 А IP20 380-500 В ± 10% Три фазы 268*90*205 mm
131B0075 FC-302PK75T5 0.75 kW 2.4 А IP20 380-500 В ± 10% Три фазы 268*90*205 mm
131B0076 FC-302P1K1T5 1.1 kW 3 А IP20 380-500 В ± 10% Три фазы 268*90*205 mm
131B0077 FC-302P1K5T5 1.5 kW 4.1 А IP20 380-500 В ± 10% Три фазы 268*90*205 mm
131B0078 FC-302P2K2T5 2.2 kW 5.6 А IP20 380-500 В ± 10% Три фазы 268*90*205 mm
131B0079 FC-302P3K0T5 3 kW 7.2 А IP20 380-500 В ± 10% Три фазы 268*90*205 mm
131B0080 FC-302P4K0T5 4 kW 10 А IP20 380-500 В ± 10% Три фазы 268*90*205 mm
131B0081 FC-302P5K5T5 5.5 kW 13 А IP20 380-500 В ± 10% Три фазы 268*130*205 mm
131B0082 FC-302P7K5T5 7.5 kW 16 А IP20 380-500 В ± 10% Три фазы 268*130*205 mm
131F0428 FC-302P11KT5 11 kW 24 А IP20 380-500 В ± 10% Три фазы 399*165*249 mm
131F0429 FC-302P15KT5 15 kW 32 А IP20 380-500 В ± 10% Три фазы 399*165*249 mm
131F0432 FC-302P18KT5 18.5 kW 37.5 А IP20 380-500 В ± 10% Три фазы 520*230*242 mm
131F0433 FC-302P22KT5 22 kW 44 А IP20 380-500 В ± 10% Три фазы 520*230*242 mm
131F0435 FC-302P30KT5 30 kW 61 А IP20 380-500 В ± 10% Три фазы 520*230*242 mm
131F0436 FC-302P37KT5 37 kW 73 А IP20 380-500 В ± 10% Три фазы 550*308*333 mm
131F0439 FC-302P45KT5 45 kW 90 А IP20 380-500 В ± 10% Три фазы 550*308*333 mm
131F0440 FC-302P55KT5 55 kW 106 А IP20 380-500 В ± 10% Три фазы 660*370*333 mm
131F0446 FC-302P75KT5 75 kW 147 А IP20 380-500 В ± 10% Три фазы 660*370*333 mm
134F0292 FC-302N90KT5 90 kW 177 А IP20 380-500 В ± 10% Три фазы 909*250*375 mm
134F0300 FC-302N110T5 110 kW 212 А IP20 380-500 В ± 10% Три фазы 909*250*375 mm
134F0310 FC-302N132T5 132 kW 260 А IP20 380-500 В ± 10% Три фазы 909*250*375 mm
134F0313 FC-302N160T5 160 kW 315 А IP20 380-500 В ± 10% Три фазы 1122*350*375 mm
134F0316 FC-302N200T5 200 kW 395 А IP20 380-500 В ± 10% Три фазы 1122*350*375 mm
