VLT Micro Drive FC 51, Частотный преобразователь
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Лановий Кирило: 098 469 96 87
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.

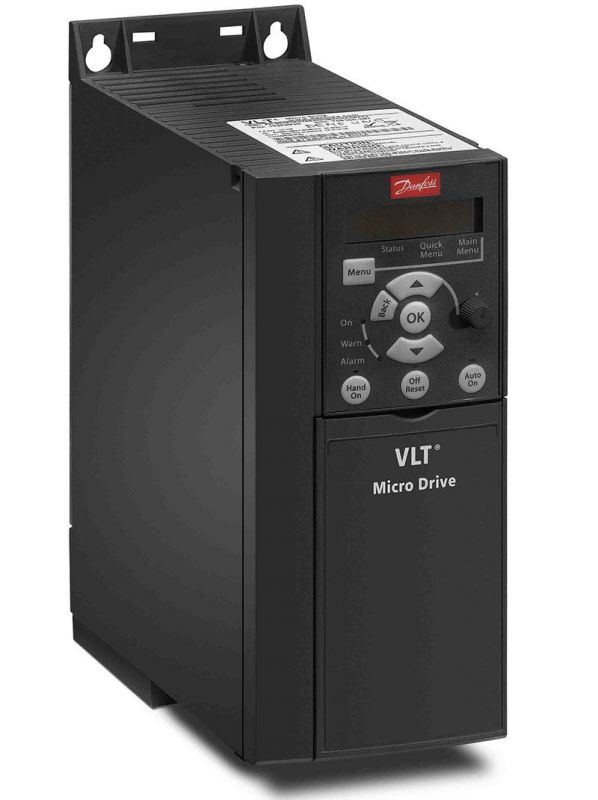

Частотный преобразователь VLT Micro Drive FC 51
Частотный преобразователь (ЧП, частотник, инвертор) Danfoss VLT Micro Drive FC 51 – одна из моделей линейки самых маленьких преобразователей фирмы Danfoss Drives. Но, несмотря на компактность, аппарат обладает высоким КПД, надежностью и способностью выполнять множество функций, использоваться в различных сферах и отраслях промышленности.
Цели и задачи
Однофазные или трехфазный преобразователи частоты (частотник, инвертор) – это устройство, призванное регулировать и контролировать скорость вращения электрических моторов с целью снижения электропотребления и повышения эффективности их функционала.
Применение ЧП понижает нагрузку на звенья цепи в технологическом процессе, что повышает их сроки бесперебойной службы и дает существенную экономию на ремонт и обслуживание системы. Также частотник необходим для синхронизации, адаптации разных узлов, входящих в систему и работающих от электродвигателей.
Где применяются приборы?
Список отраслей промышленности и народного хозяйства, где необходимо использование продуктов линейки VLT довольно обширный. Компактные размеры частотника, доступная цена продукта, большое количество модификаций позволяет успешно интегрировать его как в крупные производства, так и для обеспечения надежного функционирования моторов в частных хозяйствах, домовых комплексах.
Маленькие, высокоэффективные, экономичные и надежные частотные преобразователи Micro Drive FC51 применять легко благодаря профессиональному сопровождению специалистов инженерно-производственного предприятия Югов-Проект. Область эксплуатации частотника Micro Drive FC 51 – это:
- вентиляционные системы;
- воздушное охлаждение;
- кондиционирование воздуха;
- станции подъема, очистки, распределения и отведения воды для регулирования работы насосов;
- конвейеры;
- отопительные системы;
- погрузка/разгрузка;
- градильни (градирни);
- буровые установки и др.
Управление асинхронными двигателями различной мощности требует использования компактных, долговечных и экономичных инверторов. Их устанавливают в управляющих блоках на предприятиях следующих отраслей промышленности:
- лесообрабатывающей;
- жилищно-коммунальной;
- машиностроительной;
- автомобилестроении;
- авиационной;
- текстильной;
- пищевой;
- горнодобывающей;
- химической;
- нефтегазовой и др.
Частотники Данфосс FC 51 незаменимы в автоматизации множества предприятий, так как они обеспечивают бесперебойную деятельность электромоторов в неблагоприятных климатических и производственных условиях.
Какие особенности отличают аппарат от аналогов?
Главной отличительной чертой специализированного привода линейки VLT являются небольшие размеры приборов, что позволяет производить их монтаж вплотную, не снижая характеристик и экономя пространство. Другие особенности:

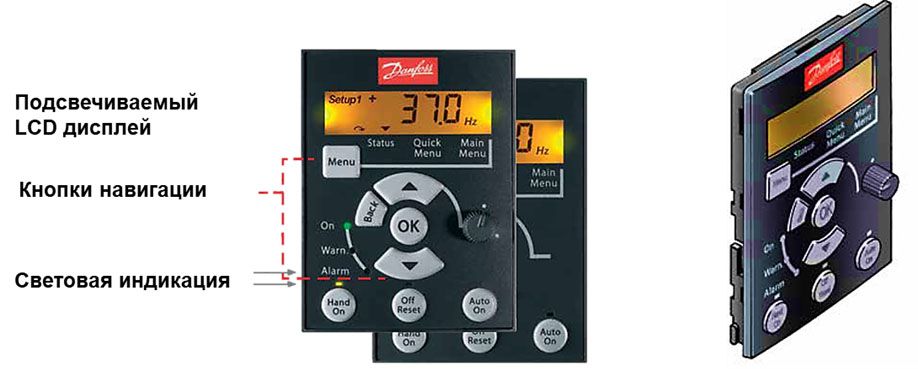

- Точная регулировка с помощью Control Panel – съемной панели управления с дисплеем. Она поставляется в 2 видах – с потенциометром (LCP 11) и без него (LCP 12).
- Надежное отведение тепла при работе устройства – радиатор осуществляет охлаждение, не влияя при этом на действие электронных компонентов ЧП, что увеличивает их срок эксплуатации.
- Обеспечение высокого КПД, который составляет около 98%.
- Управление работой сразу нескольких моторов, соединенных параллельно.
- Возможность быстрого торможения электродвигателя для экономии электроэнергии без нарушения технологии.
- Контроль и управление комплексом дистанционно, в автоматическом режиме и вручную – такой большой выбор позволяет производить мониторинг и настройку в разных условиях производственного процесса.
- Подстройка (адаптация) двигателей системы в автоматическом режиме – частотный инвертор измеряет параметры электропривода (нагрузки, температуры, напряжения, скорости вращения ротора и др.), и если показатели становятся критическими, то устройство корректирует частотные характеристики, возвращая нормальные функции.
- Интеллектуально-логическая оценка функционала электродвигателя с помощью встроенного контроллера. Он сравнивает поступающие сигналы с установочными параметрами и при обнаружении рассогласования исправляет погрешности, изменяя скорость вращения ротора.
- «Отсечение» высокочастотных помех благодаря встроенному фильтру.
- Надежная защита электронных блоков в сложных условиях эксплуатации.
- Программирование функций системы для обеспечения автоматической работы.
-
Поглощение избытка торможения при использовании двигателя в режиме генератора – тормозной модуль гарантирует бесперебойную работу привода в условиях, когда необходимо изменять скорость вращения при повторно-кратковременном режиме эксплуатации с частыми включениями, реверсированием, остановкой.
Внедрение в технологические процессы специальных управляющих приводов позволило решить множество ранее нерешаемых задач и дало возможность оптимизировать, синхронизировать и программировать слаженную деятельность различных звеньев цепочки. Грамотная и успешная деятельность большинства процессов в различных промышленных областях стала возможна только благодаря внедрению инверторов частоты.
Преимущества применения ЧП фирмы Danfoss
Компактный, надежный, многофункциональный инвертор линейки VLT обладает следующими достоинствами:
- Удобством использования – требуется минимальное время на ознакомление с руководством по применению, удобство настройки параметров и возможность их копирования, простой и быстрый монтаж оборудования и ввод его в эксплуатацию. Съемная панель управления позволяет монтировать ее на дверцах шкафа и использовать, не открывая его.
- Надежностью – все продукты модельного ряда VLT® имеют общие схемы наладки, что способствует экономии времени на обслуживание и настройку системы. Высокое качество всех комплектующих снижает риски поломок оборудования и предоставляет возможность сэкономить на ремонте. Использование защитных устройств, покрытий гарантирует стабильность функционала ЧП в условиях повышенной влажности, высоких/низких температур, химических аэрозолей и агрессивных сред. Приспособление выдерживает перегрузку в 150% в течение 1 минуты.
- Повышенной функциональностью – комплектация ЧП обеспечивает все функциональные возможности, что отменяет дополнительное введение автоматов – внешнего контроллера, электронного теплового реле, внешнего ПЛК и др. При этом широкий модельный ряд VLT® дает возможность рационально использовать весь существующий потенциал электродвигателя.
Кроме того, приборы фирмы Данфосс отличаются долговечностью, использованием энергоэффективных технологий, обеспечением высоких скоростей кручения ротора, точностью, лучшим качеством исполнения, рациональностью комплектации. Инвертор VLT Micro Drive FC 51 – это продукт, сочетающий в себе отличный баланс высокой экономичности, качества и доступной цены.

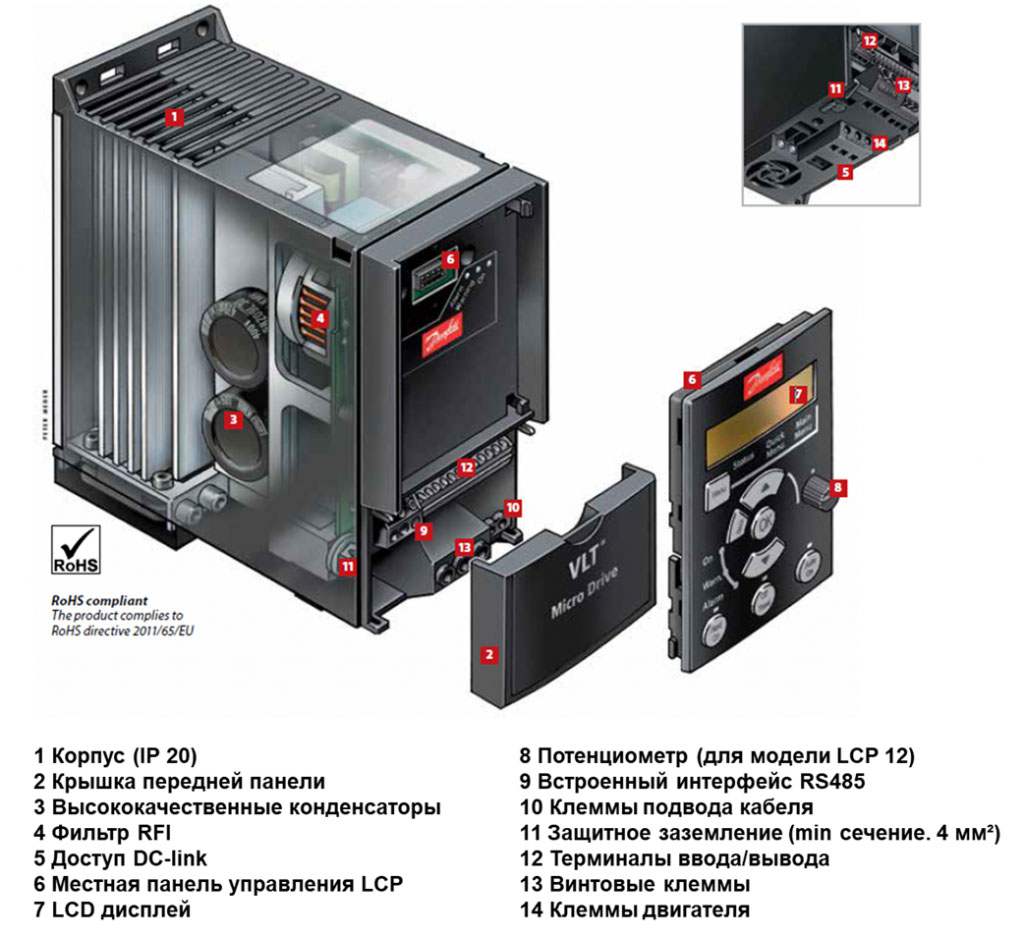

Устройство инвертора VLT Micro Drive
Характеристики преобразователя частоты vlt micro drive FC-51
| Напряжение сети питания (L1, L2, L3) | |
| Диапазон напряжений |
1 × 200 – 240 В ± 10% 3 × 200 – 240 В ± 10% 3 × 380 – 480 В ± 10% |
| Частота сети | 50/60 Гц |
| Коэффициент сдвига фаз (cos φ) | (> 0,98) |
| Переключение на стороне питания (L1, L2, L3) | 1–2 раза в минуту |
| Выходные характеристики (U, V, W) | |
| Выходное напряжение | 0–100 % напряжения сети |
| Выходная частота | 0–200 Гц (режим VVC+) 0–400 Гц (режим U/f) |
| Переключение на выходе | Неограниченно |
| Время ускорения (торможения) | 0,05 – 3600 с |
| Цифровые входы | |
| Программируемые цифровые входы | 5 |
| Логика | PNP или NPN |
| Уровень напряжения | 0 –24 В |
| Максимальное напряжение на входе | 28 В |
| Входное сопротивление, Ri | Около 4 кОм |
| Импульсный вход | |
| Программируемый импульсный вход | 1 |
| Уровень напряжения | 0–24 В (PNP позитивная логика) |
| Точность входа (0,1 – 110 кГц) | Макс. погрешность 0,1% от полной шкалы |
| Частота на входе | 20 –5000 Гц |
| Аналоговые входы | |
| Аналоговые входы | 2 |
| Режимы | 1 токовый, 1 переключаемый: напряжение или ток |
| Уровень напряжения | 0 –10 В (масштабируемый) |
| Уровень тока | 0/4 – 20 мА (масштабируемый) |
| Аналоговый выход | |
| Программируемый аналоговый выход | 1 |
| Диапазон тока на аналоговом выходе | 0/4–20 мА |
| Макс. нагрузка на общем аналоговом выходе | 500 Ом |
| Точность аналогового выхода | Макс. погрешность: 1% от полной шкалы |
| Внутренний источник питания | |
| Внутренний источник питания | 10,5 ± 0,5 В, 24 ± 0,5 В |
| Максимальная нагрузка (10 В) | 25 мА |
| Максимальная нагрузка (24 В) | 100 мА |
| Разрешения и сертификаты | |
| CE, C-tick, UL, сертификат соответствия | |
| Защита и функциональные свойства | |
| – Электронная тепловая защита двигателя от перегрева | |
| – Мониторинг температуры радиатора защищает привод от перегрева | |
| – Привод защищен от к.з. между фазами двигателя U, V, W | |
| – Привод защищен от к.з. выходных фаз U, V, W на землю | |
Качество VLT®, сведенное в компактном корпусе
| Удобный для пользователя | |
| «Включай и работай» | Минимум усилий – минимум временных затрат |
| Быстрый ввод в эксплуатацию | Экономия времени |
| Копирование настроек через панель оператора | Простая настройка нескольких приводов |
| Интуитивно понятная структура параметров | Минимальное время на изучение руководства по эксплуатации |
| Надежный | |
| Единое ПО для всех серий приводов VLT® | Уменьшение времени наладки |
| Оптимальное рассеяние тепла | Больше ресурс работы |
| Высокое качество компонентов | Низкие эксплуатационные затраты |
| 100%-ный выходной контроль | Высокая надежность |
| Защита от к.з. на землю, перегрева, к.з. на выходе | Устойчивая работа |
| Печатные платы хорошо защищены лакированы и дополнительно покрыты компаундом | Повышенная прочность и устойчивость к внешним воздействиям |
| Маленький привод – высокая функциональность | |
| ПИ-регулятор процесса | Не нужен внешний контроллер |
| Автоматическая оптимизация энергопотребления | Меньше потребление мощности |
| Автонастройка двигателя | Использование всего потенциала двигателя |
| 150%-ная перегрузка по моменту в течение 1 минуты | Заменяет привод большей мощности |
| Подхват вращающегося двигателя | Устойчивая работа – больше ресурс |
| Электронное тепловое реле (ЭТР) | Заменяет внешнюю защиту двигателя |
| Программируемый логический контроллер | Часто снимает необходимость во внешнем ПЛК |
| Встроенный фильтр ВЧ-помех | Экономия средств и места |
Сертификация VLT Micro Drive FC 51
Промышленные производства компании Danfoss (Данфосс) имеют сертификаты международных стандартов:
-
ISO 14001 – система экологического менеджмента – содержит требования к системе экологического управления
-
ISO 9001 – система менеджмента качества – критерии качества управления предприятий и организаций. Гарантирует высокое качество товаров и услуг.
Вся изготавливаемая продукция полностью соответствуют Директивам Европейской ассоциации свободной торговли (ЕАСТ) и Европейского союза (ЕС) о низковольтном оборудовании (73/23/ЕЕС) и по ЭМС – электромагнитной совместимости (89/336/ЕЕС)
Преобразователь частоты электрического тока VLT Микродрайв FC 51 прошел сертификацию соответствия техническим регламентам Украины.
Документация для - VLT Micro Drive FC 51, Частотный преобразователь
Изображения - VLT Micro Drive FC 51, Частотный преобразователь
Видео - VLT Micro Drive FC 51, Частотный преобразователь
Доступные для заказа модификации - VLT Micro Drive FC 51, Частотный преобразователь
| Код заказа | Тип | Мощность | Ток | Защита | Напряжение в сети | Фаза | Габариты, В*Ш*Г |
| 132F0001 | FC-051PK18S2 | 0.18 kW | 1.2 А | IP20 | 220-240 В ± 10% | Одна фаза | 150*75*168 mm |
| 132F0002 | FC-051PK37S2 | 0.37 kW | 2.2 А | IP20 | 220-240 В ± 10% | Одна фаза | 150*75*168 mm |
| 132F0003 | FC-051PK75S2 | 0.75 kW | 4.2 А | IP20 | 220-240 В ± 10% | Одна фаза | 150*75*168 mm |
| 132F0005 | FC-051P1K5S2 | 1.5 kW | 6.8 А | IP20 | 220-240 В ± 10% | Одна фаза | 176*90*194 mm |
| 132F0007 | FC-051P2K2S2 | 2.2 kW | 9.6 А | IP20 | 220-240 В ± 10% | Одна фаза | 239*90*194 mm |
| 132F0008 | FC-051PK25T2 | 0.25 kW | 1.5 А | IP20 | 220-240 В ± 10% | Три фазы | 150*75*168 mm |
| 132F0009 | FC-051PK37T2 | 0.37 kW | 2.2 А | IP20 | 220-240 В ± 10% | Три фазы | 150*75*168 mm |
| 132F0010 | FC-051PK75T2 | 0.75 kW | 4.2 А | IP20 | 220-240 В ± 10% | Три фазы | 150*75*168 mm |
| 132F0012 | FC-051P1K5T2 | 1.5 kW | 6.8 А | IP20 | 220-240 В ± 10% | Три фазы | 176*90*194 mm |
| 132F0014 | FC-051P2K2T2 | 2.2 kW | 9.6 А | IP20 | 220-240 В ± 10% | Три фазы | 239*90*194 mm |
| 132F0016 | FC-051P3K7T2 | 3.7 kW | 15.2 А | IP20 | 220-240 В ± 10% | Три фазы | 239*90*194 mm |
| 132F0017 | FC-051PK37T4 | 0.37 kW | 1.2 А | IP20 | 380-480 В ± 10% | Три фазы | 150*75*168 mm |
| 132F0018 | FC-051PK75T4 | 0.75 kW | 2.2 А | IP20 | 380-480 В ± 10% | Три фазы | 150*75*168 mm |
| 132F0020 | FC-051P1K5T4 | 1.5 kW | 3.7 А | IP20 | 380-480 В ± 10% | Три фазы | 176*90*194 mm |
| 132F0022 | FC-051P2K2T4 | 2.2 kW | 5.3 А | IP20 | 380-480 В ± 10% | Три фазы | 176*90*194 mm |
| 132F0024 | FC-051P3K0T4 | 3 kW | 7.2 А | IP20 | 380-480 В ± 10% | Три фазы | 239*90*194 mm |
| 132F0026 | FC-051P4K0T4 | 4 kW | 9 А | IP20 | 380-480 В ± 10% | Три фазы | 239*90*194 mm |
| 132F0028 | FC-051P5K5T4 | 5.5 kW | 12 А | IP20 | 380-480 В ± 10% | Три фазы | 239*90*194 mm |
| 132F0030 | FC-051P7K5T4 | 7.5 kW | 15.5 А | IP20 | 380-480 В ± 10% | Три фазы | 239*90*194 mm |
| 132F0058 | FC-051P11KT4 | 11 kW | 23 А | IP20 | 380-480 В ± 10% | Три фазы | 292*125*241 mm |
| 132F0059 | FC-051P15KT4 | 15 kW | 31 А | IP20 | 380-480 В ± 10% | Три фазы | 292*125*241 mm |
| 132F0060 | FC-051P18KT4 | 18 kW | 37 А | IP20 | 380-480 В ± 10% | Три фазы | 335*165*248 mm |
| 132F0061 | FC-051P22KT4 | 22 kW | 43 А | IP20 | 380-480 В ± 10% | Три фазы | 335*165*248 mm |
