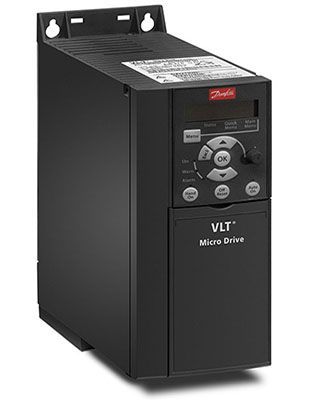

Частотний перетворювач VLT Micro Drive FC 51


Частотний перетворювач (ПП) VLT Micro Drive FC 51 - одна з моделей лінійки найменших перетворювачів фірми Danfoss Drives. Але, попри компактність, апарат має високий ККД, надійністю і здатністю виконувати безліч функцій, використовуватися в різних сферах і галузях промисловості.


Цілі та завдання


Частотний перетворювач (Частотники, інвертор) - це пристрій, покликане регулювати й контролювати швидкість обертання електричних моторів з метою зниження електроспоживання і підвищення ефективності їх функціоналу.

Застосування ПП знижує навантаження на ланки ланцюга в технологічному процесі, що підвищує їх терміни безперебійної служби та дає суттєву економію на ремонт і обслуговування системи. Також Частотники необхідний для синхронізації, адаптації різних вузлів, що входять в систему і працюють від електродвигунів.


Де застосовуються прилади?


Список галузей промисловості та народного господарства, де необхідне використання продуктів лінійки VLT досить великий. Компактні розміри Частотники, доступна ціна продукту, велика кількість модифікацій дозволяє успішно інтегрувати його як у великі виробництва, так і для забезпечення надійного функціонування моторів в приватних господарствах, будинкових комплексах.

Маленькі, високоефективні, економічні та надійні Micro Drive FC 51 застосовувати легко завдяки професійному супроводу фахівців інженерно-виробничого підприємства Югов-Проект. Область експлуатації Частотники Micro Drive FC 51 - це:
  • вентиляційні системи;
  • повітряне охолодження;
  • кондиціювання повітря;
  • станції підйому, очищення, розподілу і відведення води для регулювання роботи насосів;
  • конвеєри;
  • опалювальні системи;
  • навантаження розвантаження;
  • градільні (градирні);
  • бурові установки та ін.
Управління асинхронними двигунами різної потужності вимагає використання компактних, довговічних і економічних інверторів. Їх встановлюють в керуючих блоках на підприємствах наступних галузей промисловості:
  • лісопереробну;
  • житлово-комунальної;
  • машинобудівної;
  • автомобілебудуванні;
  • авіаційної;
  • текстильної;
  • харчовий;
  • гірничодобувної;
  • хімічної;
  • нафтогазової та ін.
Частотники незамінні в автоматизації багатьох підприємств, бо вони забезпечують безперебійну діяльність електромоторів в несприятливих кліматичних і виробничих умовах.


Які особливості відрізняють апарат від аналогів?


Головною відмінною рисою спеціалізованого приводу лінійки VLT є невеликі розміри приладів, що дозволяє виробляти їх монтаж впритул, не знижуючи характеристик і заощаджуючи простір. Інші особливості:

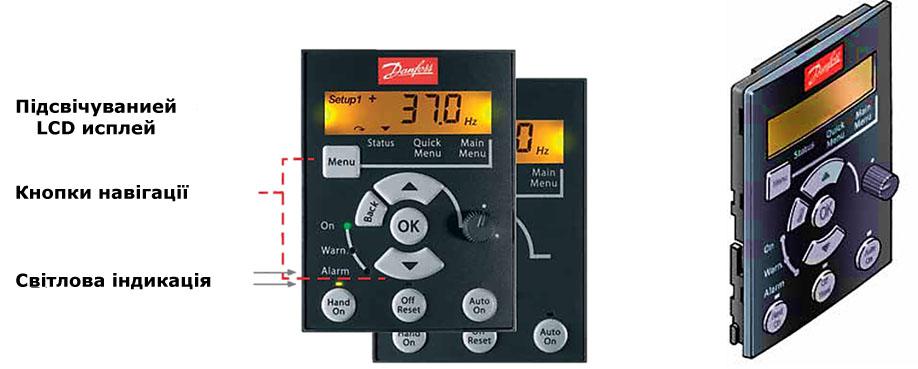

  1. Точне регулювання за допомогою Control Panel - знімною панеллю управління з дисплеєм. Вона поставляється в 2 видах - з потенціометром (LCP 11) і без нього (LCP 12).
  2. Надійне відведення тепла при роботі пристрою - радіатор здійснює охолодження, не впливаючи при цьому на дію електронних компонентів ПП, що збільшує їх термін експлуатації.
  3. Забезпечення високого ККД, який становить близько 98%.
  4. Управління роботою відразу декількох моторів, з'єднаних паралельно.
  5. Можливість швидкого гальмування електродвигуна для економії електроенергії без порушення технології.
  6. Контроль і управління комплексом дистанційно, в автоматичному режимі і вручну - такий великий вибір дозволяє робити моніторинг і настройку в різних умовах виробничого процесу.
  7. Підстроювання (адаптація) двигунів системи в автоматичному режимі - інвертор вимірює параметри електроприводу (навантаження, температури, напруги, швидкості обертання ротора і ін.), І якщо показники стають критичними, то пристрій коригує частотні характеристики, повертаючи нормальні функції.
  8. Інтелектуально-логічна оцінка функціонала електродвигуна за допомогою вбудованого контролера. Він порівнює надходять сигнали з установочними параметрами та при виявленні неузгодженості виправляє похибки, змінюючи швидкість обертання ротора.
  9. «Відсікання» високочастотних перешкод завдяки вбудованому фільтру.
  10. Надійний захист електронних блоків в складних умовах експлуатації.
  11. Програмування функцій системи для забезпечення автоматичної роботи.
  12. Поглинання надлишку гальмування при використанні двигуна в режимі генератора - гальмівний модуль гарантує безперебійну роботу приводу в умовах, коли необхідно змінювати швидкість обертання при повторно-короткочасному режимі експлуатації з частими включеннями, реверсованим, зупинкою.
Впровадження в технологічні процеси спеціальних керуючих приводів дозволило вирішити безліч раніше нерозв'язних завдань і дало можливість оптимізувати, синхронізувати та програмувати злагоджену діяльність різних ланок ланцюжка. Грамотна й успішна діяльність більшості процесів в різних промислових областях стала можлива тільки завдяки впровадженню інверторів частоти.


Переваги застосування ПП фірми Danfoss


Компактний, надійний, багатофункціональний інвертор лінійки VLT володіє наступними перевагами:
  1. Зручністю використання - потрібний мінімальний час на ознайомлення з керівництвом по застосуванню, зручність настройки параметрів і можливість їх копіювання, простий і швидкий монтаж обладнання та введення його в експлуатацію. Знімна панель управління дозволяє монтувати її на дверцятах шафи й використовувати, не відкриваючи його.
  2. Надійністю - всі продукти модельного ряду VLT® мають загальні схеми наладки, що сприяє економії часу на обслуговування і налаштування системи. Висока якість всіх комплектуючих знижує ризики несправностей обладнання та надає можливість заощадити на ремонті. Використання захисних пристроїв, покриттів гарантує стабільність функціонала ПП в умовах підвищеної вологості, високих / низьких температур, хімічних аерозолів і агресивних середовищ. Пристосування витримує перевантаження в 150% протягом 1 хвилини.
  3. Підвищеною функціональністю - комплектація ПП забезпечує всі функціональні можливості, що скасовує додаткове введення автоматів - зовнішнього контролера, електронного теплового реле, зовнішнього ПЛК та ін. При цьому широкий модельний ряд VLT® дає можливість раціонально використовувати весь чинний потенціал електродвигуна.
Крім того, прилади фірми Данфосс відрізняються довговічністю, використанням енергоефективних технологій, забезпеченням високих швидкостей крутіння ротора, точністю, один пропонує кращі якості виконання, раціональністю комплектації. Інвертор VLT Micro Drive FC 51 - це продукт, що поєднує в собі відмінний баланс високої економічності, якості та доступної ціни.

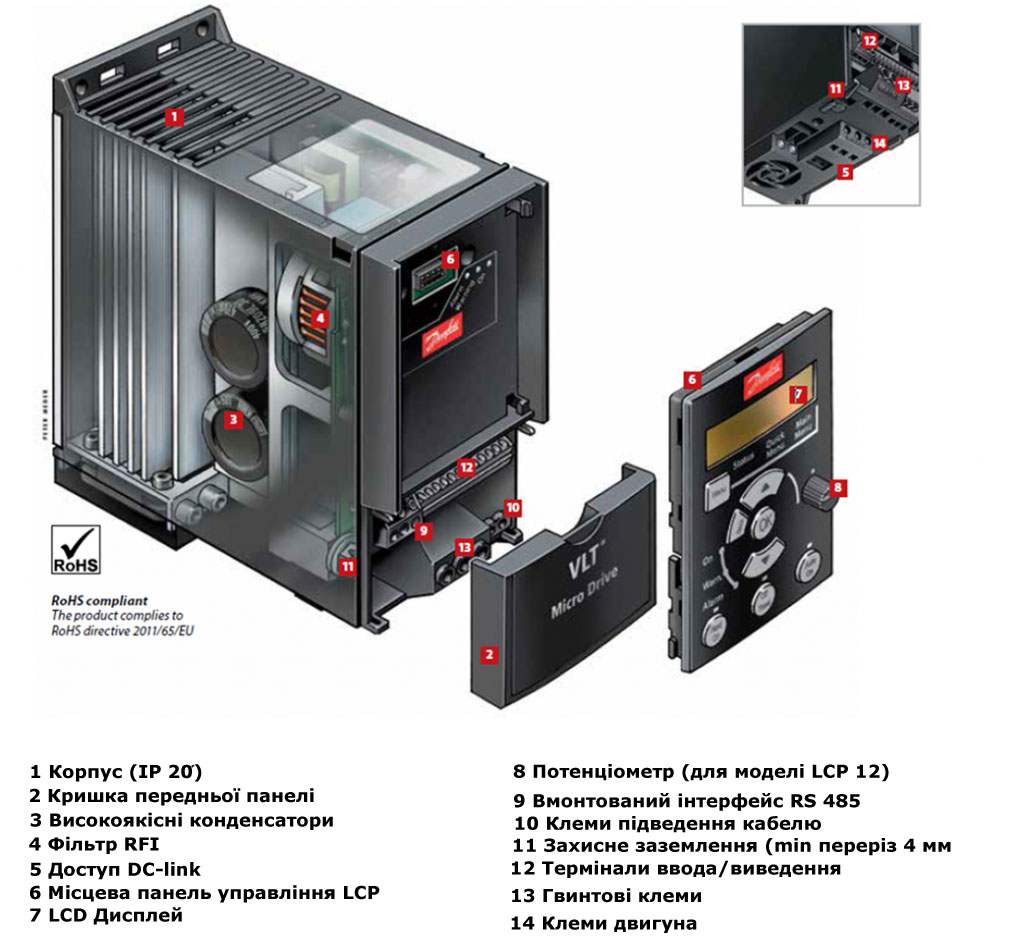

Пристрій інвертора VLT Micro Drive

Параметри перетворювача частоти FC-51

Напруга мережі живлення (L1, L2, L3)
діапазон напруг 1 × 200 - 240 В ± 10%
3 × 200 - 240 В ± 10%
3 × 380 - 480 В ± 10%
частота мережі 50/60 Гц
Коефіцієнт зсуву фаз (cos φ) (> 0,98)
Перемикання на стороні харчування (L1, L2, L3) 1-2 рази на хвилину
Вихідні характеристики (U, V, W)
Вихідна напруга 0-100% напруги мережі
Вихідна частота 0-200 Гц (режим VVC +) 0-400 Гц (режим U / f)
Перемикання на виході необмежено
Час прискорення (гальмування) 0,05 - 3600 з
Цифрові входи
Програмовані цифрові входи 5
Логіка PNP або NPN
Рівень напруги 0 -24 В
Максимальна напруга на вході 28 В
Вхідний опір, Ri Близько 4 кОм
Імпульсний вхід
Програмований імпульсний вхід 1
Рівень напруги 0-24 В (PNP позитивна логіка)
Точність входу (0,1 - 110 кГц) Макс. похибка 0,1% від повної шкали
Частота на вході 20 -5000 Гц
Аналогові входи
Аналогові входи 2
Режими 1 струмовий, 1 перемикається: напруга або струм
Рівень напруги 0 -10 В (масштабований)
Рівень струму 0/4 - 20 мА (масштабований)
аналоговий вихід
Програмований аналоговий вихід 1
Діапазон струму на аналоговому виході 0 / 4-20 мА
Макс. навантаження на загальному аналоговому виході 500 Ом
Точність аналогового виходу Макс. похибка: 1% від повної шкали
Внутрішній джерело живлення
Внутрішній джерело живлення 10,5 ± 0,5 У, 24 ± 0,5 В
Максимальне навантаження (10 В) 25 мА
Максимальне навантаження (24 В) 100 мА
Дозволи та сертифікати
CE, C-tick, UL, сертифікат відповідності
Захист і функціональні властивості
- Електронна тепловий захист двигуна від перегріву
- Моніторинг температури радіатора захищає привід від перегріву
- Привід захищений від к.з. між фазами двигуна U, V, W
- Привід захищений від к.з. вихідних фаз U, V, W на землю

Якість VLT®, зведена в компактному корпусі

Зручний для користувача
«Вмикай і працюй» Мінімум зусиль - мінімум витрат часу
Швидке введення в експлуатацію Економія часу
Копіювання налаштувань через панель оператора Проста настройка декількох приводів
Інтуїтивно зрозуміла структура параметрів Мінімальний час на вивчення керівництва по експлуатації
надійний
Єдине ПО для всіх серій приводів VLT® Зменшення часу наладки
Оптимальне розсіювання тепла Більше ресурс роботи
Висока якість компонентів Низькі експлуатаційні витрати
100% -ний вихідний контроль висока надійність
Захист від к.з. на землю, перегріву, к.з. на виході стійка робота
Друковані плати добре захищені лаковані і додатково покриті компаундом Підвищена міцність і стійкість до зовнішніх впливів
Маленький привід - висока функціональність
ПІ-регулятор процесу Чи не потрібен зовнішній контролер
Автоматична оптимізація енергоспоживання Менше споживання потужності
автонастройка двигуна Використання всього потенціалу двигуна
150% -ва перевантаження по моменту протягом 1 хвилини Замінює привід більшої потужності
Підхоплення обертового двигуна Стійка робота - більше ресурс
Електронне теплове реле (ЕТР) Замінює зовнішню захист двигуна
Програмований логічний контролер Часто знімає необхідність у зовнішньому ПЛК
Вбудований фільтр ВЧ-перешкод Економія коштів і місця

Сертифікація VLT Micro Drive FC 51


Промислові виробництва компанії Danfoss (Данфосс) мають сертифікати міжнародних стандартів:
  • ISO 14001 - система екологічного менеджменту - містить вимоги до системи екологічного управління
  • ISO 9001 - система менеджменту якості - критерії якості управління підприємств і організацій. Гарантує високу якість товарів і послуг.

Вся продукція, яка повністю відповідають Директивам Європейської асоціації вільної торгівлі (ЄАВТ) та Європейського союзу (ЄС) про низьковольтному обладнанні (73/23 / ЄЕС) і по ЕМС - електромагнітної сумісності (89/336 / ЕЕС)

Перетворювач частоти VLT Micro Drive FC 51 пройшов сертифікацію відповідності технічним регламентам України.

Зображення - VLT Micro Drive FC 51, Частотний перетворювач
chastotnyj-preobrazovatel-fc-51

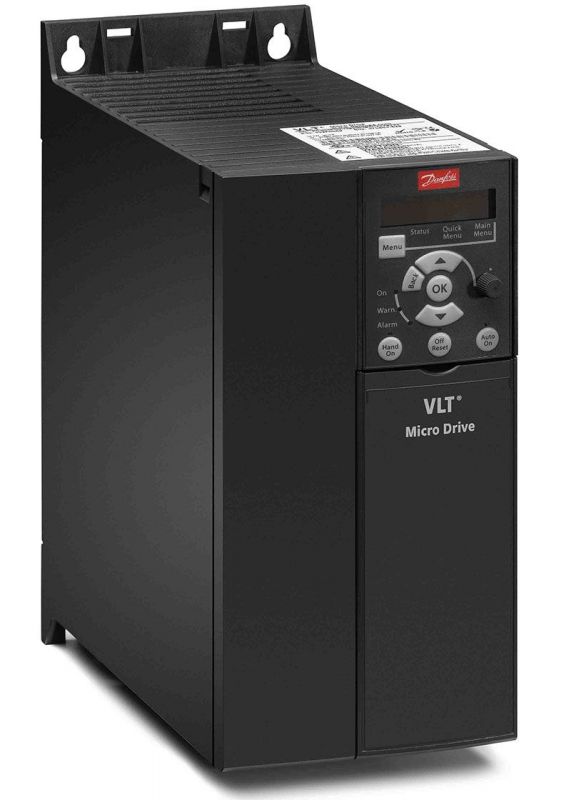

chastotnyj-preobrazovatel-fc-51-37-a

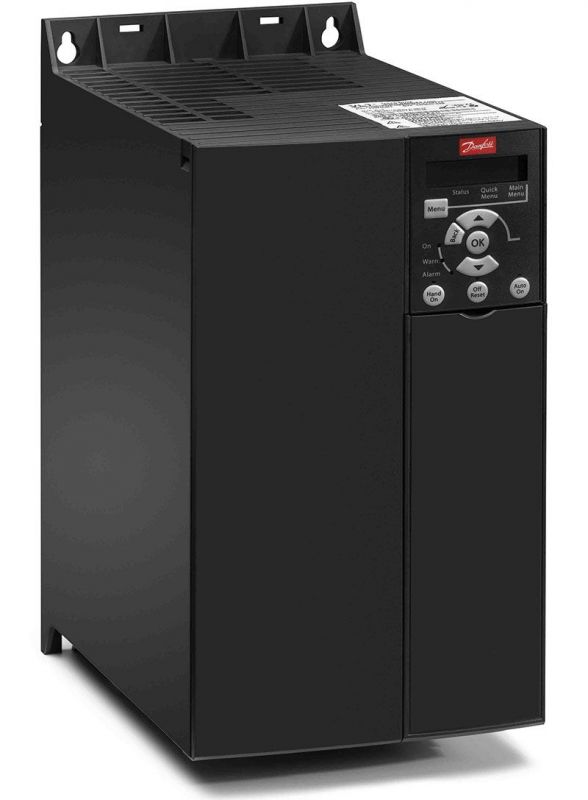

vlt-micro-drive-fc-51-chastotnyj-preobrazovatel
Відео - VLT Micro Drive FC 51, Частотний перетворювач
Доступні для замовлення модифікації - VLT Micro Drive FC 51, Частотний перетворювач
Код замовлення Тип Потужність Струм Ступінь захисту Габарити, В*Ш*Г
132F0001 FC-051PK18S2 0.18 кВт 1.2 А IP20 150*75*168 мм
132F0002 FC-051PK37S2 0.37 кВт 2.2 А IP20 150*75*168 мм
132F0003 FC-051PK75S2 0.75 кВт 4.2 А IP20 150*75*168 мм
132F0005 FC-051P1K5S2 1.5 кВт 6.8 А IP20 176*90*194 мм
132F0007 FC-051P2K2S2 2.2 кВт 9.6 А IP20 239*90*194 мм
132F0008 FC-051PK25T2 0.25 кВт 1.5 А IP20 150*75*168 мм
132F0009 FC-051PK37T2 0.37 кВт 2.2 А IP20 150*75*168 мм
132F0010 FC-051PK75T2 0.75 кВт 4.2 А IP20 150*75*168 мм
132F0012 FC-051P1K5T2 1.5 кВт 6.8 А IP20 176*90*194 мм
132F0014 FC-051P2K2T2 2.2 кВт 9.6 А IP20 239*90*194 мм
132F0016 FC-051P3K7T2 3.7 кВт 15.2 А IP20 239*90*194 мм
132F0017 FC-051PK37T4 0.37 кВт 1.2 А IP20 150*75*168 мм
132F0018 FC-051PK75T4 0.75 кВт 2.2 А IP20 150*75*168 мм
132F0020 FC-051P1K5T4 1.5 кВт 3.7 А IP20 176*90*194 мм
132F0022 FC-051P2K2T4 2.2 кВт 5.3 А IP20 176*90*194 мм
132F0024 FC-051P3K0T4 3 кВт 7.2 А IP20 239*90*194 мм
132F0026 FC-051P4K0T4 4 кВт 9 А IP20 239*90*194 мм
132F0028 FC-051P5K5T4 5.5 кВт 12 А IP20 239*90*194 мм
132F0030 FC-051P7K5T4 7.5 кВт 15.5 А IP20 239*90*194 мм
132F0058 FC-051P11KT4 11 кВт 23 А IP20 292*125*241 мм
132F0059 FC-051P15KT4 15 кВт 31 А IP20 292*125*241 мм
132F0060 FC-051P18KT4 18 кВт 37 А IP20 335*165*248 мм
132F0061 FC-051P22KT4 22 кВт 43 А IP20 335*165*248 мм
