Реле температури KP: пристрій та технічні характеристики


Реле температури широко використовуються як у промислових системах автоматизації та контролю, так і в побуті. Все залежить від типу пристрою. Так, наприклад, всесвітньо відома датська компанія Danfoss розробила термостати серії КР, які застосовують для контролю та сигналізації у холодильних установках, теплових насосах, кондиціонерах.

Невеликі габарити дозволяють оснащувати КР холодильні скрині, морозильні камери. Але компактність не впливає на властивості пристрою. Тому використовують їх також у промислових системах охолодження води (чиллерах), у рефрижераторах для транспортування та ін.

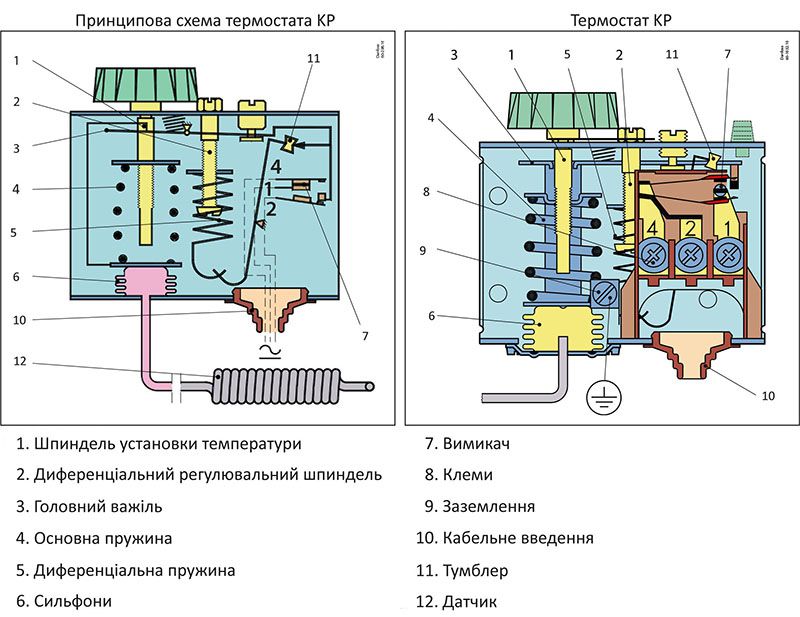

Пристрій та принцип роботи


Термостат серії КР є термочутливим елементом, який змінює свої параметри (конфігурацію). Він пов'язаний із однополюсним двоходовим перемикачем. Якщо температура відрізняється від заданої, то елемент (КР це пружина) розширюється або стискається, приєднані до нього клеми замикаються/розмикаються, керуючи подачею струму на двигун.

Встановлення параметрів КР здійснюється за допомогою гвинта, що регулює стиск пружини. Таким чином, прилад можна запрограмувати на певні максимальні та мінімальні величини температури, при яких реле реагуватиме. Цифровий екран на передній частині корпусу полегшує контроль показників та налаштування приладу.

Крім контролю температурних показників КР ще може використовуватися як аварійний сигналізатор. При досягненні показників, небезпечних для функціонування системи, лунає сигнал попередження.

Переваги серії


Серія термостатів від Данфосс відрізняється:
  • компактними габаритами та невеликою масою;
  • простий системою регулювання широкого діапазону параметрів температурного режиму;
  • можливістю роботи з системами постійного та змінного струму;
  • мінімальним часом перемикання;
  • різними наповненнями термобаллону – абсорбційний (захист від замерзання) чи паровий;
  • надійними зносостійкими контактами (можна замовити позолочені для продовження терміну експлуатації);
  • зварними сильфонами та металевим корпусом з високим ступенем захисту;
  • різьбовим приєднанням кабелю;
  • безліччю модифікацій моделі.
Прилад простий у монтажі та обслуговуванні, має тривалий термін безперебійної роботи, не вимагає витрат на ремонт, захищений від короткого замикання, надійний.


Технічні характеристики


Пристрій налаштовується у широкому температурному діапазоні. Так, наприклад, моделі:
  • КР 61-61 - від -30 ° С до +15 ° С;
  • КР 63 - від -50 ° С до +10 ° С;
  • КР 68-69 - від -5 ° С до +35 ° С ...;
  • КР 81 - від 80 ° С до 150 ° С і т.д.
Максимальна температура термобаллону може варіювати від +55 до +250°С. Може змінюватися форма термобаллону – змійовик різного діаметру або пряма капілярна трубка. Температура навколишнього повітря може коливатися від -40 до +65°С, але прилад може працювати обмежений час (≤2 год) в екстремальних умовах (+80°С).

Від якості та характеристик термореле залежить нормальне функціонування установок технологічної схеми.
Зображення - KP, Реле температури

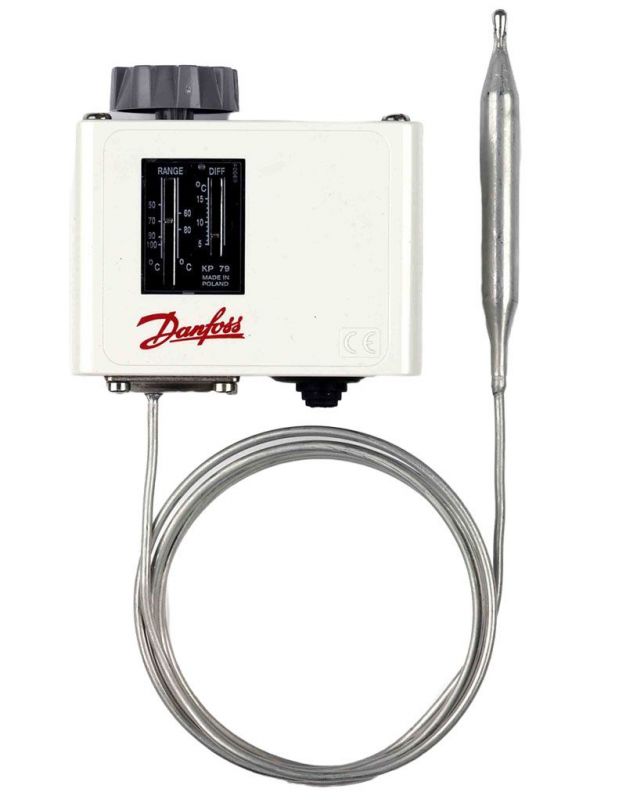

termostat-tipa-kp-1

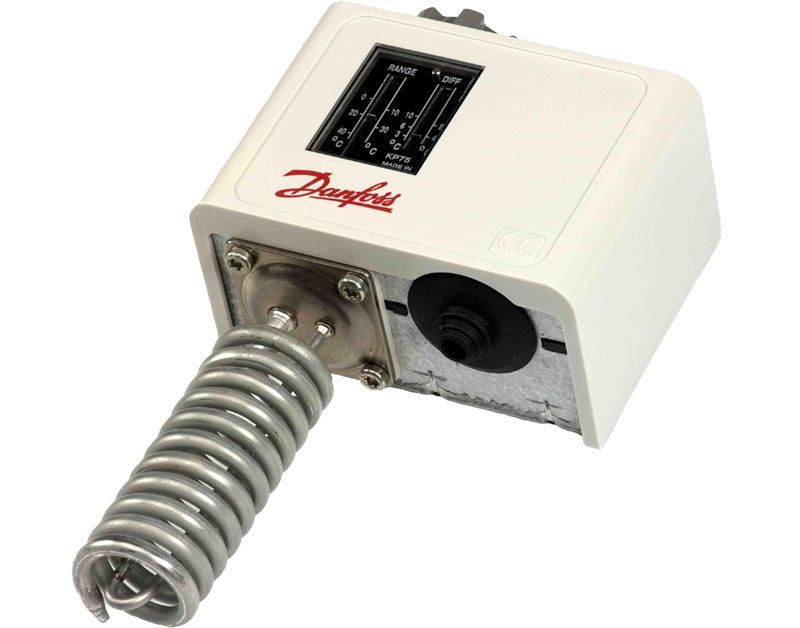

kp-rele-temperatury-do-3-kvt

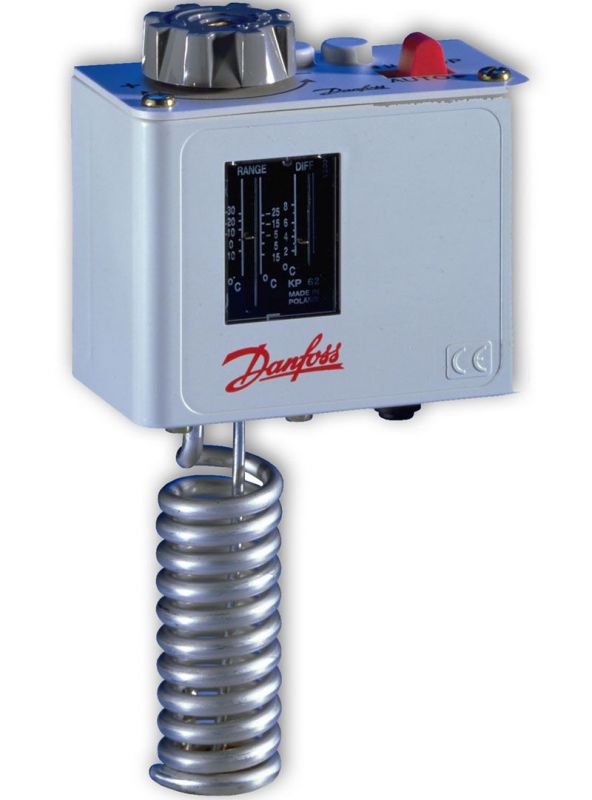

kp-rele-temperatury-zaschita-klassa-ip44-ip55

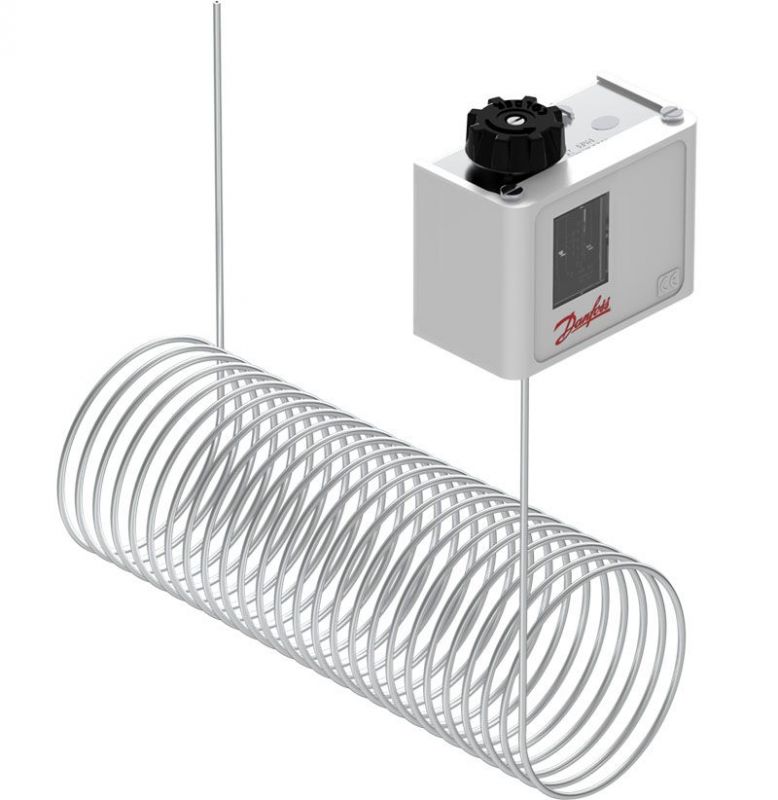

kp-rele-temperatury-dlina-kap-trubki-2-3-5-m
Доступні для замовлення модифікації - KP, Реле температури
Код замовлення Тип Діапазон
настройки °C		 Довжина кап.
трубки, м		 Диференціал °C Клас
захисту
060L110066 KP61 -30 – 15 °C 2 m 1.5 – 23 °C IP 33
060L110166 KP61 -30 – 15 °C 5 m 1.5 – 23 °C IP 33
060L110266 KP61 -30 – 15 °C 2 m 4.5 – 7 °C IP 30
060L110366 KP61 -30 – 15 °C 2 m 5.5 – 7 °C IP 30
060L110466 KP61 -30 – 15 °C 5 m 2 – 6 °C IP 30
060L110566 KP61 -30 – 15 °C 2 m 2 – 6 °C IP 30
060L110666 KP62 -30 – 15 °C - 6 – 7 °C IP 30
060L110766 KP63 -50 – 10 °C 2 m 2.7 – 70 °C IP 30
060L110866 KP63 -50 – 10 °C 2 m 2.7 – 70 °C IP 30
060L111066 KP62 -30 – 15 °C - 2 – 20 °C IP 33
060L111166 KP68 -5 – 35 °C - 1.8 – 25 °C IP 33
060L111266 KP69 -5 – 35 °C 2 m 1.8 – 25 °C IP 30
060L111366 KP71 -5 – 20 °C 2 m 3 – 9 °C IP 33
060L111566 KP71 -5 – 20 °C 2 m 3 – 3 °C IP 30
060L111766 KP73 -25 – 15 °C 2 m 8 – 70 °C IP 30
060L111866 KP73 -25 – 15 °C 2 m 4 – 9 °C IP 30
060L112066 KP75 0 – 35 °C 2 m 2.5 – 16 °C IP 33
060L112166 KP77 20 – 60 °C 2 m 3.5 – 10 °C IP 33
060L112266 KP77 20 – 60 °C 3 m 3.5 – 10 °C IP 30
060L112566 KP81 80 – 150 °C 2 m 7 – 20 °C IP 33
060L112666 KP79 50 – 100 °C 2 m 5 – 15 °C IP 33
060L112866 KP61 -30 – 15 °C 2 m 5.5 – 7 °C IP 30
060L113066 KP73 -25 – 15 °C 5 m 3 – 10 °C IP 30
060L113166 KP98 80 – 150 °C 1 m 14 – 14 °C IP 30
060L113766 KP75 0 – 35 °C 2 m 2.5 – 16 °C IP 33
060L113866 KP73 -25 – 15 °C 2 m 3.5 – 3.5 °C IP 30
060L114066 KP73 -20 – 15 °C 3 m 2 – 8 °C IP 30
060L114366 KP73 -25 – 15 °C 2 m 3.2 – 20 °C IP 30
060L115566 KP81 80 – 150 °C 2 m 9 °C IP 33
060L115666 KP81 80 – 150 °C 2 m 9 °C IP 30
060L115766 KP81 80 – 150 °C 2 m 6 – 23 °C IP 30
060L116866 KP77 20 – 60 °C 5 m 3.5 – 10 °C IP 30
060L117066 KP81 80 – 150 °C 5 m 8 °C IP 33
060L117166 KP75 0 – 40 °C - 3 – 10 °C IP 33
060L118366 KP81 80 – 150 °C 3 m 7 – 20 °C IP 33
060L118466 KP78 30 – 90 °C 2 m 5 – 15 °C IP 33
060L119566 KP61 -30 – 15 °C 2 m 7 – 23 °C IP 30
060L124766 KP61 -30 – 15 °C 2 m 7 – 23 °C IP 30
060L124966 KP61 -30 – 15 °C 6 m 7 – 23 °C IP 30
060L126266 KP61 -30 – 15 °C 2 m 7 – 23 °C IP 30
060L126366 KP61 -30 – 15 °C 4 m 7 – 23 °C IP 30
060L126466 KP61 -30 – 15 °C 6 m 7 – 23 °C IP 30
060L126566 KP61 -30 – 15 °C 11.5 m 7 – 23 °C IP 30
060L200066 KP61 -30 – 15 °C 2.3 m 7 – 23 °C IP 30
060L201766 KP73 -26 – 15 °C 2.3 m 3.5 – 20 °C IP 30
