Реле температури KPS: характеристики, застосування та механізм роботи


В автоматизованих системах контролю та управління (КВП та А) велике значення мають різні реле – тиску, температури та ін. Компанія Danfoss (Данія) виробляє та реалізує широку номенклатуру контролерів. Одним із якісних, компактних та надійних продуктів компанії є термостат серії KPS, призначений для моніторингу температури (t°) у системі та аварійної сигналізації.


Галузь застосування


Реле KPS призначене для роботи у важких умовах промисловості та в морській області на:
  • заводах;
  • електростанціях;
  • дизельних установках;
  • морських судах;
  • компресорів.
У більшості галузей промисловості необхідні прилади, які однаково ефективно працюють у приміщеннях та на відкритих майданчиках в умовах високої вологості, запиленості, вібрації, агресивних аерозолів у повітрі. Завдяки особливостям конструкції термостати KPS повністю відповідають цим вимогам. Прилад вимірює t° олії, дизельного палива, води, газу, повітря.

Широкий модельний ряд дозволяє вибрати прилад, що відповідає технічним вимогам:
  • рівнем тиску;
  • швидкості потоку рідини;
  • t° навколишнього повітря;
  • t° робочого середовища та ін.
Моделі лінійки KPS мають відмінності в типі наповнювача чутливого елемента, матеріалу захисної гільзи (відмінності теплопровідності), діапазону температур, ручному або дистанційному управлінні.


Механізм роботи пристрою та його особливості


Даний тип термостатів працює на основі принципу залежності температури від тиску насиченої пари. Чутливий елемент заповнюється спеціальною речовиною, яка при підвищенні t° переходить у стан насиченої пари, яка чинить тиск, пропорційний t° у системі. Механічне тиск впливає на контакти, що замикають/розмикають ланцюг.

Пристрій можна налаштувати відповідно до необхідного мінімуму/максимум t° робочого середовища. До контактів можна приєднати систему аварійної сигналізації, яка спрацьовує при перевищенні показника. Додаткові деталі (абсорбент, водяна петля, капілярна трубка) захищають чутливий елемент від перегріву, замерзання чи потрапляння рідини на контакти.

За бажанням замовника компанія постачає пристрої із позолоченими контактами для збільшення їх терміну служби. Для термостатів з дистанційним датчиком додатково можна замовити монтажну стрічку, а підвищення теплопровідності захисної гільзи – спеціальну пасту.


Технічні характеристики


Загальні характеристики для всієї серії KPS:


Найменування характеристики

KPS 76-83

t° повітря робочої зони

- 40°С – +70°С

Діапазон налаштування

-10°С – +200°С

Диференціал t°

3-30 (за таблицею)

t°max датчика

+80°С – +300°С

Довжина капілярної трубки

2-8 мм

Довжина термоелемента

65-160 мм

Допустимий тиск (бар)

6-45

Матеріал сільфону

Нержавіюча сталь

Допустиме електричне навантаження

Для змінного струму:

АС3: 440В, 6А; АС15: 440В, 4А (індуктивна);

АС 1: 440В, 10А (омічна)

Для постійного:

DС 13: 220В; 12Вт

Клас захисту корпусу

IP 67

Вібрація

2 -30 Гц

Для морської галузі пристрій поставляється із відповідними дозвільними документами.
Зображення - KPS, Реле температури

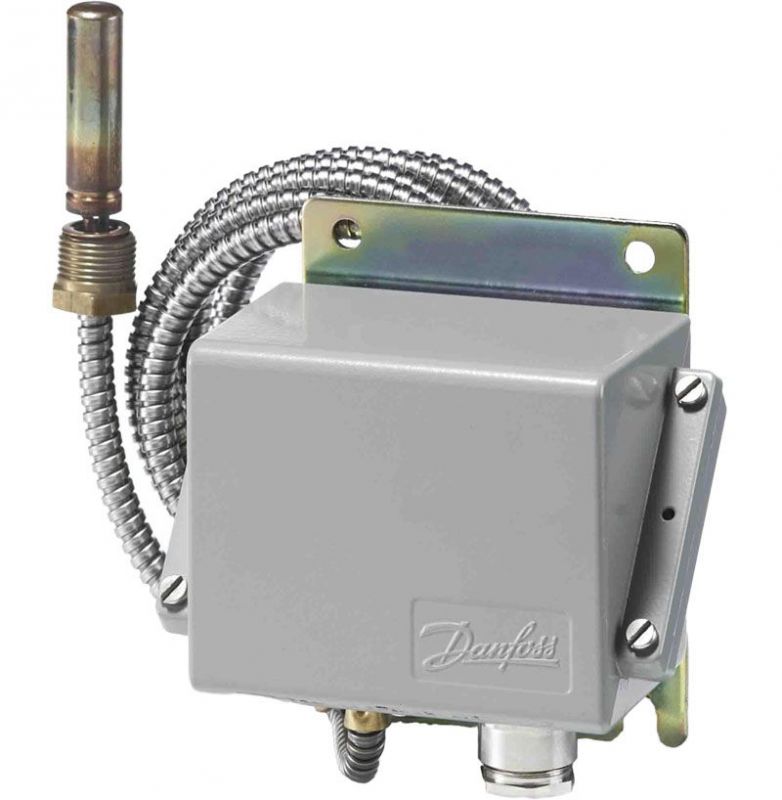

kps-rele-temperatury
kps-garantiruet-vysokij-uroven-kachestva-i-zaschity
kps-rele-temperatury-ip-67

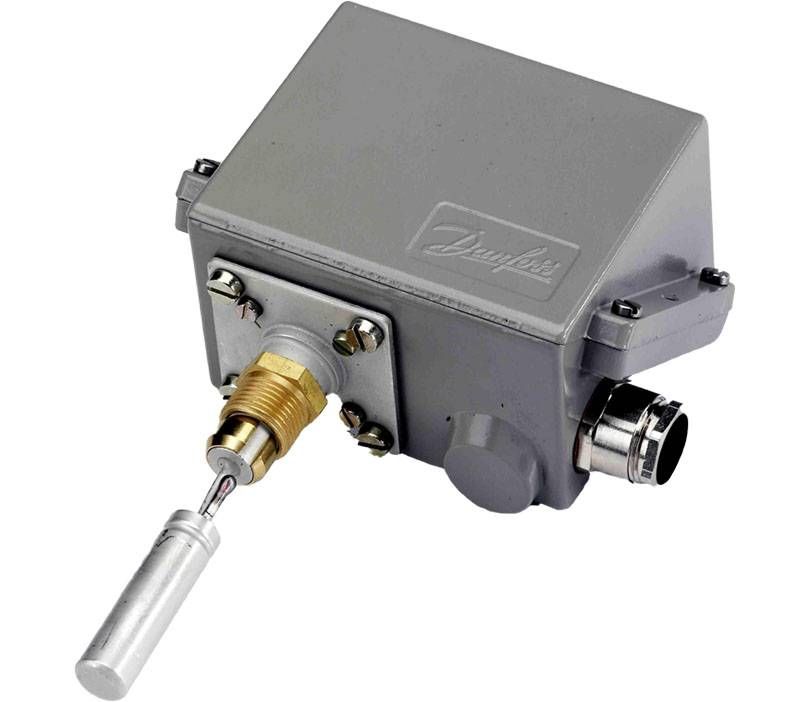

termostaty-kps-kompaktnost

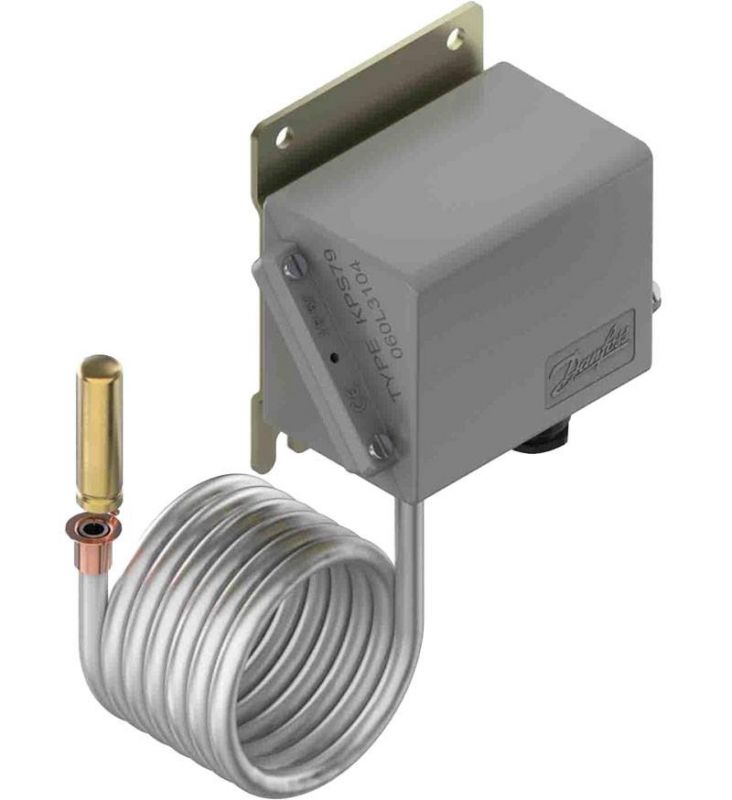

termostaty-kps-prosty-v-ustanovke
Доступні для замовлення модифікації - KPS, Реле температури
Код замовлення Тип Діапазон
настройки °C		 Довжина кап.
трубки, м		 Диференціал °C Клас
захисту
060L310066 KPS77 20 – 60 °C - 3 – 14 °C IP 67
060L310166 KPS77 20 – 60 °C 2 m 3 – 14 °C IP 67
060L310266 KPS77 20 – 60 °C 2 m 3 – 14 °C IP 67
060L310366 KPS79 50 – 100 °C - 4 – 16 °C IP 67
060L310466 KPS79 50 – 100 °C 2 m 4 – 16 °C IP 67
060L310566 KPS79 50 – 100 °C 2 m 4 – 16 °C IP 67
060L310666 KPS81 60 – 150 °C 2 m 5 – 25 °C IP 67
060L310766 KPS81 60 – 150 °C 2 m 5 – 25 °C IP 67
060L310866 KPS83 100 – 200 °C 2 m 6.5 – 30 °C IP 67
060L310966 KPS83 100 – 200 °C 2 m 6.5 – 30 °C IP 67
060L311066 KPS81 60 – 150 °C - 5 – 25 °C IP 67
060L311166 KPS81 60 – 150 °C 8 m 5 – 25 °C IP 67
060L311266 KPS76 -10 – 30 °C - 3 – 10 °C IP 67
060L311366 KPS76 -10 – 30 °C 2 m 3 – 10 °C IP 67
060L311866 KPS77 20 – 60 °C - 3 – 14 °C IP 67
060L311966 KPS77 20 – 60 ° C 5 m 3 – 14 °C IP 67
060L312166 KPS79 50 – 100 °C - 4 – 16 °C IP 67
060L312266 KPS79 50 – 100 °C 5 m 4 – 16 °C IP 67
060L312466 KPS79 50 – 100 °C 8 m 4 – 16 °C IP 67
060L312666 KPS80 70 — 120 °C - 4.5 – 18 °C IP 67
060L312766 KPS80 70 — 120 °C - 4.5 – 18 °C IP 67
060L312866 KPS80 70 — 120 °C 2 m 4.5 – 18 °C IP 67
060L312966 KPS80 70 — 120 °C 2 m 4.5 – 18 °C IP 67
060L313066 KPS80 70 — 120 °C 5 m 4.5 – 18 °C IP 67
060L313266 KPS80 70 — 120 °C 8 m 4.5 – 18 °C IP 67
060L313466 KPS81 60 – 150 °C 5 m 5 – 25 °C IP 67
060L313666 KPS77 20 – 60 °C - 3 – 14 °C IP 67
060L313766 KPS79 50 – 100 °C - 4 – 16 °C IP 67
060L313866 KPS80 70 — 120 °C - 4.5 – 18 °C IP 67
060L313966 KPS83 100 – 200 °C 2 m 18 °C IP 67
060L314166 KPS79 50 – 100 °C - 9 °C IP 67
060L314366 KPS79 50 – 100 °C 3 m 4 – 16 °C IP 67
060L315666 KPS80 70 — 120 °C 3 m 4.5 – 18 °C IP 67
060L315766 KPS80 70 — 120 °C - 4.5 – 18 °C IP 67
