Реле температуры KPS: характеристики, применение и механизм работы
В автоматизированных системах контроля и управления (КИП и А) большое значение имеют различные реле – давления, температуры и др. Компания Danfoss (Дания) производит и реализует широкую номенклатуру контроллеров. Одним из качественных, компактных и надежных продуктов компании является термостат серии KPS, предназначенный для мониторинга температуры (t°) в системе и аварийной сигнализации.
Область применения
Реле KPS предназначено для работы в тяжелых условиях промышленности и в морской области на:
- заводах;
- электростанциях;
- дизельных установках;
- морских судах;
- компрессорах.
В большинстве отраслей промышленности необходимы приборы, которые одинаково эффективно работают в помещениях и на открытых площадках в условиях высокой влажности, запыленности, вибрации, агрессивных аэрозолей в воздухе. Благодаря особенностям конструкции термостаты KPS полностью соответствуют этим требованиям. Прибор измеряет t° масла, дизельного топлива, воды, газа, воздуха.
Широкий модельный ряд позволяет выбрать прибор, отвечающий техническим требованиям:
- уровню давления;
- скорости потока жидкости;
- t° окружающего воздуха;
- t° рабочей среды и др.
Модели линейки KPS имеют различия в типе наполнителя чувствительного элемента, материала защитной гильзы (различия по теплопроводности), диапазона температур, ручном или дистанционном управлении.
Механизм работы устройства и его особенности
Данный тип термостатов работает на основе принципа зависимости температуры от давления насыщенного пара. Чувствительный элемент заполняется специальным веществом, которое при повышении t° переходит в состояние насыщенного пара, который оказывает давление, пропорциональное t° в системе. Механическое давление оказывает воздействие на контакты, замыкающие/размыкающие цепь.
Устройство можно настроить в соответствии с необходимым минимумом/максимумом t° рабочей среды. К контактам можно подсоединить систему аварийной сигнализации, срабатывающей при превышении показателя. Дополнительные детали (абсорбент, водяная петля, капиллярная трубка) защищают чувствительный элемент от перегрева, замерзания или попадания жидкости на контакты.
По желанию заказчика компания поставляет устройства с позолоченными контактами для увеличения их срока службы. Для термостатов с дистанционным датчиком дополнительно можно заказать монтажную ленту, а для повышения теплопроводности защитной гильзы – специальную пасту.
Технические характеристики
Общие характеристики для всей серии KPS следующие:
Наименование характеристики |
KPS 76-83 |
t° воздуха рабочей зоны |
- 40°С – +70°С |
Диапазон настройки |
-10°С – +200°С |
Дифференциал t° |
3-30 (по таблице) |
t°max датчика |
+80°С – +300°С |
Длина капиллярной трубки |
2-8 мм |
Дина термоэлемента |
65-160 мм |
Допустимое давление (бар) |
6-45 |
Материал сильфона |
Нержавеющая сталь |
Допустимая электрическая нагрузка |
Для переменного тока: АС3: 440В, 6А; АС15: 440В, 4А (индуктивная); АС 1: 440В, 10А (омическая) Для постоянного: DС 13: 220В; 12Вт |
Класс защиты корпуса |
IP 67 |
Вибрация |
2 -30 Гц |
Для морской отрасли устройство поставляется с соответствующими разрешительными документами.
Документация для - KPS, Реле температуры

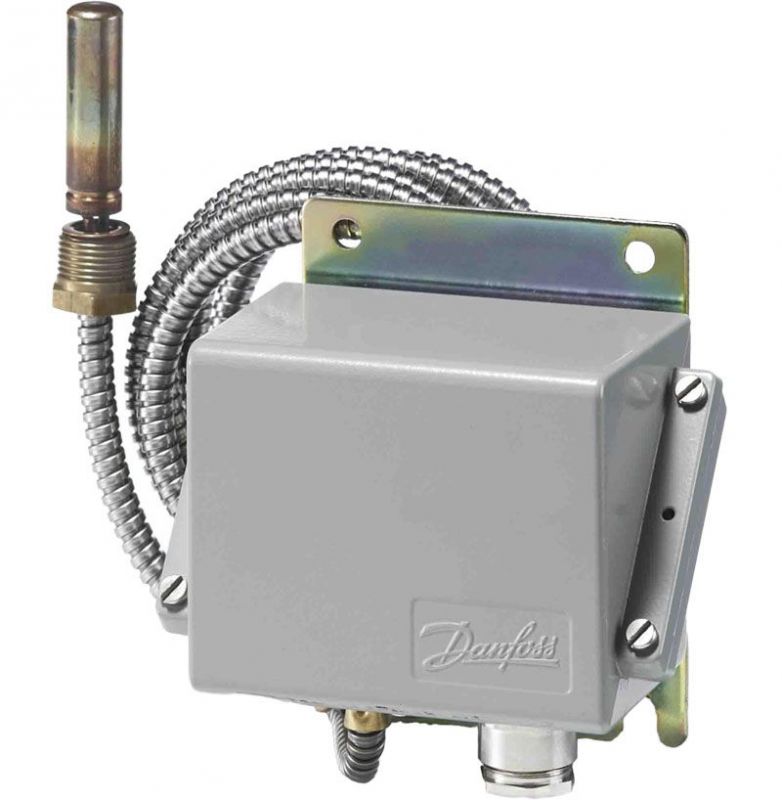

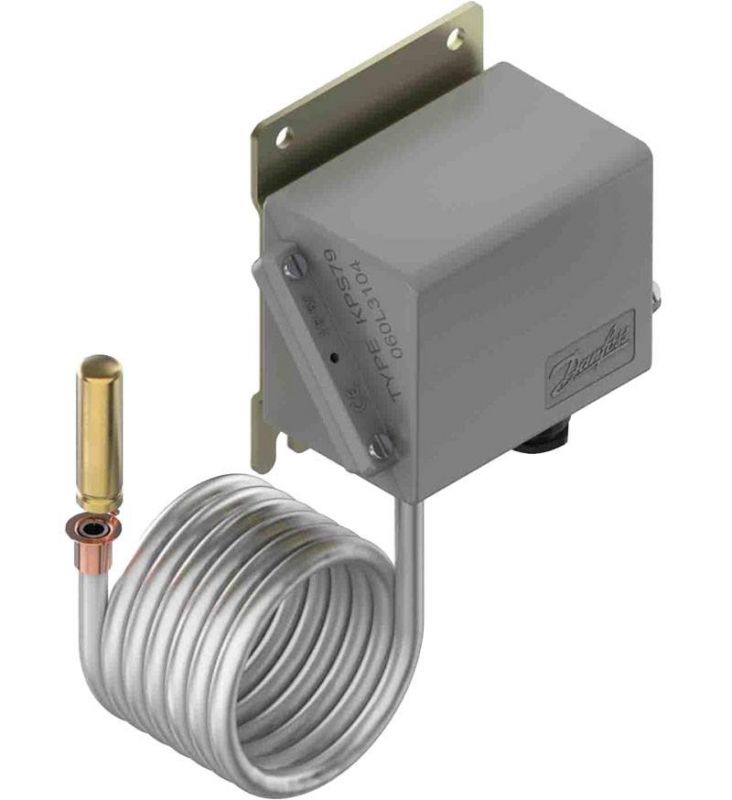

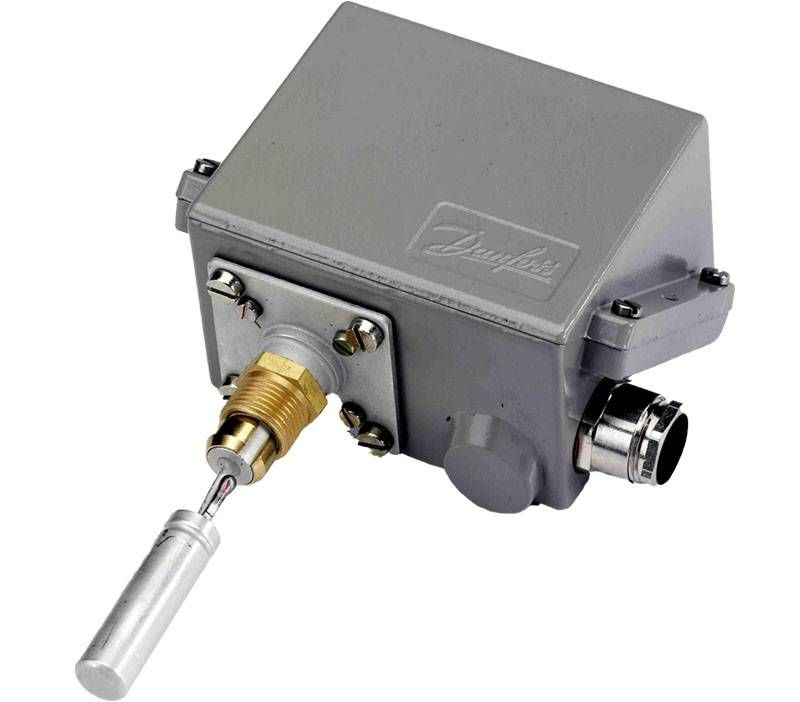

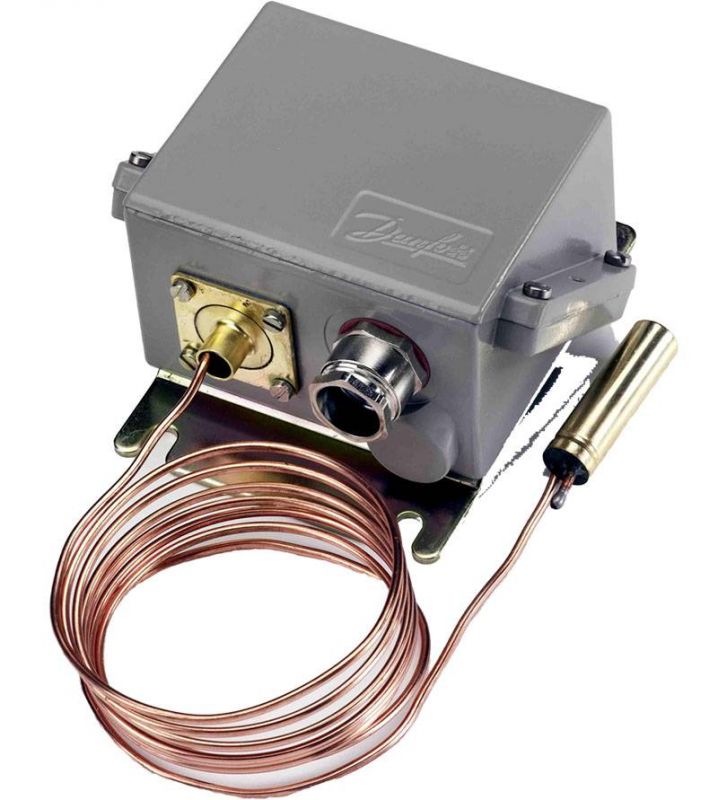

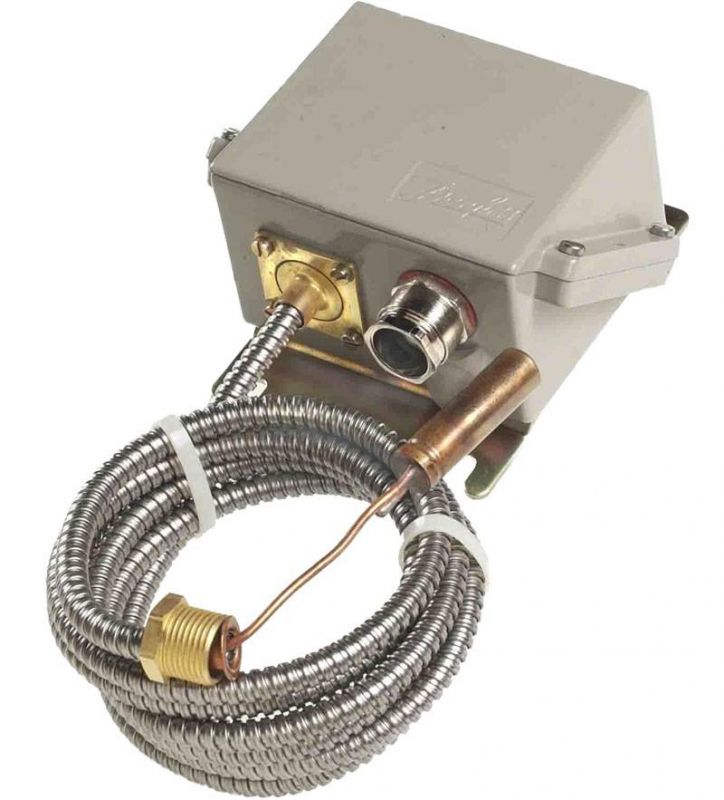

Изображения - KPS, Реле температуры
Доступные для заказа модификации - KPS, Реле температуры
Код заказа | Тип | Диапазон настройки °C |
Длина кап. трубки, м |
Дифференциал °C | Класс защиты |
060L310066 | KPS77 | 20 – 60 °C | - | 3 – 14 °C | IP 67 |
060L310166 | KPS77 | 20 – 60 °C | 2 m | 3 – 14 °C | IP 67 |
060L310266 | KPS77 | 20 – 60 °C | 2 m | 3 – 14 °C | IP 67 |
060L310366 | KPS79 | 50 – 100 °C | - | 4 – 16 °C | IP 67 |
060L310466 | KPS79 | 50 – 100 °C | 2 m | 4 – 16 °C | IP 67 |
060L310566 | KPS79 | 50 – 100 °C | 2 m | 4 – 16 °C | IP 67 |
060L310666 | KPS81 | 60 – 150 °C | 2 m | 5 – 25 °C | IP 67 |
060L310766 | KPS81 | 60 – 150 °C | 2 m | 5 – 25 °C | IP 67 |
060L310866 | KPS83 | 100 – 200 °C | 2 m | 6.5 – 30 °C | IP 67 |
060L310966 | KPS83 | 100 – 200 °C | 2 m | 6.5 – 30 °C | IP 67 |
060L311066 | KPS81 | 60 – 150 °C | - | 5 – 25 °C | IP 67 |
060L311166 | KPS81 | 60 – 150 °C | 8 m | 5 – 25 °C | IP 67 |
060L311266 | KPS76 | -10 – 30 °C | - | 3 – 10 °C | IP 67 |
060L311366 | KPS76 | -10 – 30 °C | 2 m | 3 – 10 °C | IP 67 |
060L311866 | KPS77 | 20 – 60 °C | - | 3 – 14 °C | IP 67 |
060L311966 | KPS77 | 20 – 60 ° C | 5 m | 3 – 14 °C | IP 67 |
060L312166 | KPS79 | 50 – 100 °C | - | 4 – 16 °C | IP 67 |
060L312266 | KPS79 | 50 – 100 °C | 5 m | 4 – 16 °C | IP 67 |
060L312466 | KPS79 | 50 – 100 °C | 8 m | 4 – 16 °C | IP 67 |
060L312666 | KPS80 | 70 – 120 °C | - | 4.5 – 18 °C | IP 67 |
060L312766 | KPS80 | 70 – 120 °C | - | 4.5 – 18 °C | IP 67 |
060L312866 | KPS80 | 70 – 120 °C | 2 m | 4.5 – 18 °C | IP 67 |
060L312966 | KPS80 | 70 – 120 °C | 2 m | 4.5 – 18 °C | IP 67 |
060L313066 | KPS80 | 70 – 120 °C | 5 m | 4.5 – 18 °C | IP 67 |
060L313266 | KPS80 | 70 – 120 °C | 8 m | 4.5 – 18 °C | IP 67 |
060L313466 | KPS81 | 60 – 150 °C | 5 m | 5 – 25 °C | IP 67 |
060L313666 | KPS77 | 20 – 60 °C | - | 3 – 14 °C | IP 67 |
060L313766 | KPS79 | 50 – 100 °C | - | 4 – 16 °C | IP 67 |
060L313866 | KPS80 | 70 – 120 °C | - | 4.5 – 18 °C | IP 67 |
060L313966 | KPS83 | 100 – 200 °C | 2 m | 18 °C | IP 67 |
060L314166 | KPS79 | 50 – 100 °C | - | 9 °C | IP 67 |
060L314366 | KPS79 | 50 – 100 °C | 3 m | 4 – 16 °C | IP 67 |
060L315666 | KPS80 | 70 – 120 °C | 3 m | 4.5 – 18 °C | IP 67 |
060L315766 | KPS80 | 70 – 120 °C | - | 4.5 – 18 °C | IP 67 |
