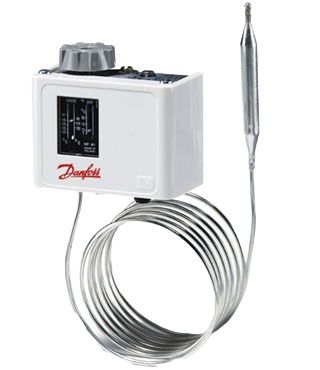

KP, Реле температуры

KP, Реле температуры
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 70.00 - 430.00 EUR

Реле температуры KP: устройство и технические характеристики


Реле температуры широко используются как в промышленных системах автоматизации и контроля, так и в быту. Все зависит от типа устройства. Так, например, всемирно известная датская компания Danfoss разработала термостаты серии КР, которые применяют для контроля и сигнализации в холодильных установках, тепловых насосах, кондиционерах.

Небольшие габариты позволяют оснащать КР холодильные лари, морозильные камеры. Но компактность не влияет на свойства устройства. Поэтому используют их также в промышленных системах охлаждения воды (чиллерах), в рефрижераторах для транспортировки и др. Устройства различной модификации позволяют подобрать модель с характеристиками, техническим устройством, типом питания и подсоединения, которые максимально соответствуют технологической схеме и не требуют дополнительной доработки при монтаже.

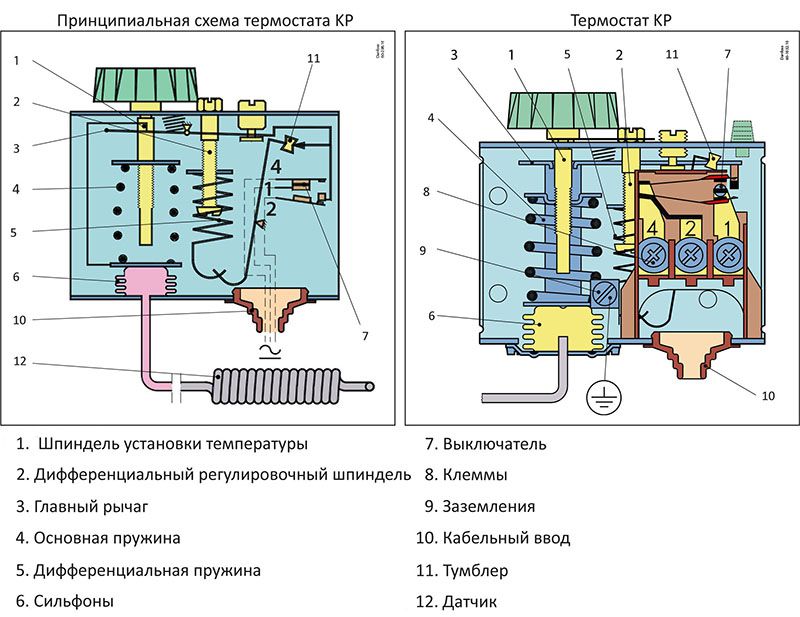

Устройство и принцип работы


Термостат серии КР представляет собой термочувствительный элемент, который изменяет свои параметры (конфигурацию). Он связан с однополюсным двухходовым переключателем. Если температура отличается от заданной, то элемент (в КР это пружина) расширяется или сжимается, присоединенные к нему клеммы замыкаются/размыкаются, управляя подачей тока на двигатель.

Установка параметров КР осуществляется с помощью винта, регулирующего сжатие пружины. Таким образом, прибор можно запрограммировать на определенные максимальные и минимальные величины температуры, при которых реле будет реагировать. Цифровой экран на передней части корпуса облегчает контроль показателей и настройку прибора.

Кроме контроля температурных показателей, КР еще может использоваться как аварийный сигнализатор. При достижении показателей, опасных для функционирования системы, раздается предупреждающий сигнал.

Преимущества серии


Серия термостатов от Данфосс отличается:
  • компактными габаритами и небольшой массой;
  • простой системой регулировки широкого диапазона параметров температурного режима;
  • возможностью работы с системами постоянного и переменного тока;
  • минимальным временем переключения;
  • различными наполнениями термобаллона – абсорбционный (защита от замерзания) или паровой;
  • надежными износостойкими контактами (можно заказать позолоченные для продления срока эксплуатации);
  • сварными сильфонами и металлическим корпусом с высокой степенью защиты;
  • резьбовым подсоединением кабеля;
  • множеством модификаций модели.
Прибор прост в монтаже и обслуживании, обладает длительным сроком бесперебойной работы, не требует затрат на ремонт, защищен от короткого замыкания, надежен.


Технические характеристики


Устройство настраивается в широком температурном диапазоне. Так, например, модели:
  • КР 61-61 – от -30°С до +15°С;
  • КР 63 – от -50°С до +10°С;
  • КР 68-69 – от -5°С до +35°С…;
  • КР 81 – от 80°С до 150°С и т.д.
Максимальная температура термобаллона может варьировать от +55°С до +250°С. Может меняться форма термобаллона – змеевик разного диаметра или прямая капиллярная трубка. Температура окружающего воздуха может колебаться от -40°С до +65°С, но прибор может работать ограниченное время (≤2 ч) в экстремальных условиях (+80°С).

От качества и характеристик термореле зависит нормальное функционирование установок технологической схемы.
Изображения - KP, Реле температуры

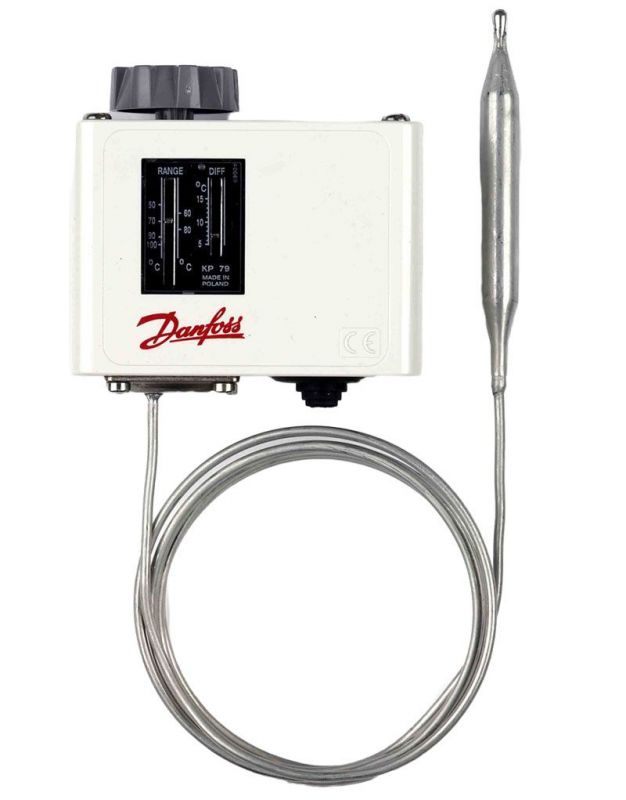

termostat-tipa-kp-1
kp-rele-temperatury-do-3-kvt
kp-rele-temperatury-zaschita-klassa-ip44-ip55
kp-rele-temperatury-dlina-kap-trubki-2-3-5-m
Доступные для заказа модификации - KP, Реле температуры
Код заказа Тип Диапазон
настройки °C		 Длина кап.
трубки, м		 Дифференциал °C Класс
защиты
060L110066 KP61 -30 – 15 °C 2 m 1.5 – 23 °C IP 33
060L110166 KP61 -30 – 15 °C 5 m 1.5 – 23 °C IP 33
060L110266 KP61 -30 – 15 °C 2 m 4.5 – 7 °C IP 30
060L110366 KP61 -30 – 15 °C 2 m 5.5 – 7 °C IP 30
060L110466 KP61 -30 – 15 °C 5 m 2 – 6 °C IP 30
060L110566 KP61 -30 – 15 °C 2 m 2 – 6 °C IP 30
060L110666 KP62 -30 – 15 °C - 6 – 7 °C IP 30
060L110766 KP63 -50 – 10 °C 2 m 2.7 – 70 °C IP 30
060L110866 KP63 -50 – 10 °C 2 m 2.7 – 70 °C IP 30
060L111066 KP62 -30 – 15 °C - 2 – 20 °C IP 33
060L111166 KP68 -5 – 35 °C - 1.8 – 25 °C IP 33
060L111266 KP69 -5 – 35 °C 2 m 1.8 – 25 °C IP 30
060L111366 KP71 -5 – 20 °C 2 m 3 – 9 °C IP 33
060L111566 KP71 -5 – 20 °C 2 m 3 – 3 °C IP 30
060L111766 KP73 -25 – 15 °C 2 m 8 – 70 °C IP 30
060L111866 KP73 -25 – 15 °C 2 m 4 – 9 °C IP 30
060L112066 KP75 0 – 35 °C 2 m 2.5 – 16 °C IP 33
060L112166 KP77 20 – 60 °C 2 m 3.5 – 10 °C IP 33
060L112266 KP77 20 – 60 °C 3 m 3.5 – 10 °C IP 30
060L112566 KP81 80 – 150 °C 2 m 7 – 20 °C IP 33
060L112666 KP79 50 – 100 °C 2 m 5 – 15 °C IP 33
060L112866 KP61 -30 – 15 °C 2 m 5.5 – 7 °C IP 30
060L113066 KP73 -25 – 15 °C 5 m 3 – 10 °C IP 30
060L113166 KP98 80 – 150 °C 1 m 14 – 14 °C IP 30
060L113766 KP75 0 – 35 °C 2 m 2.5 – 16 °C IP 33
060L113866 KP73 -25 – 15 °C 2 m 3.5 – 3.5 °C IP 30
060L114066 KP73 -20 – 15 °C 3 m 2 – 8 °C IP 30
060L114366 KP73 -25 – 15 °C 2 m 3.2 – 20 °C IP 30
060L115566 KP81 80 – 150 °C 2 m 9 °C IP 33
060L115666 KP81 80 – 150 °C 2 m 9 °C IP 30
060L115766 KP81 80 – 150 °C 2 m 6 – 23 °C IP 30
060L116866 KP77 20 – 60 °C 5 m 3.5 – 10 °C IP 30
060L117066 KP81 80 – 150 °C 5 m 8 °C IP 33
060L117166 KP75 0 – 40 °C - 3 – 10 °C IP 33
060L118366 KP81 80 – 150 °C 3 m 7 – 20 °C IP 33
060L118466 KP78 30 – 90 °C 2 m 5 – 15 °C IP 33
060L119566 KP61 -30 – 15 °C 2 m 7 – 23 °C IP 30
060L124766 KP61 -30 – 15 °C 2 m 7 – 23 °C IP 30
060L124966 KP61 -30 – 15 °C 6 m 7 – 23 °C IP 30
060L126266 KP61 -30 – 15 °C 2 m 7 – 23 °C IP 30
060L126366 KP61 -30 – 15 °C 4 m 7 – 23 °C IP 30
060L126466 KP61 -30 – 15 °C 6 m 7 – 23 °C IP 30
060L126566 KP61 -30 – 15 °C 11.5 m 7 – 23 °C IP 30
060L200066 KP61 -30 – 15 °C 2.3 m 7 – 23 °C IP 30
060L201766 KP73 -26 – 15 °C 2.3 m 3.5 – 20 °C IP 30
