2-ступінчасті реле температури CAS 1080: пристрій та механізм роботи

У переліку продукції концерну Danfoss (Данія) є безліч різних реле температури, що використовуються у схемах управління та контролю автоматичних систем. Однією з затребуваних моделей є CAS 1080, розроблений для температурних умов навколишнього середовища, що змінюються, при збереженні компактних розмірів і високої надійності функціонування.

Принцип роботи

CAS 1080 – це простий механічний пристрій, механізм роботи якого ґрунтується на залежності тиску та температури. У термобалоні та капілярній трубці знаходиться речовина (наповнювач), що змінює тиск відповідно до зміни t°. Коливання тиску сприймає сильфон. З іншого боку, на чутливий елемент реле впливає пружина, зусилля якої зазвичай може бути змінено за допомогою органів налаштування.

Особливості

Відмінною особливістю CAS 1080 є наявність у його конструкції однополюсного мікровимикача двох напрямків (SPDT – Single Pole, Double Throw, один полюс, два «кидки»). Це означає, що один контакт може підключатися до двох різних контактів залежно від t°.

Такий тип перемикача управляє 2 ступенями пристрою (А та В), які працюють у різному напрямку. Якщо контакти щаблі 1 (А) замкнуті, то щаблі 2 (В) розімкнені, і навпаки. Перевагою такого типу перемикача є те, що він контролює не один, як SPDT, а 2 ланцюги.

Тому CAS 1080 може забезпечити високий рівень захисту системи, що працює у широкому температурному діапазоні – від -25°C до +70°C, як усередині виробничого приміщення, так і на відкритому майданчику.

Технічні характеристики

Простий пристрій, компактний розмір, легка установка характерні для всієї серії CAS, але є інші характеристики моделі:

Найменування характеристики	CAS 1080
t° повітря робочої зони	- 25°С – +70°С
Заводська установка	Ступінь 1: +80°С – +100°С Ступінь 2: +80°С – +150°С
Діапазон налаштування	-25°С – +200°С
t°max датчика	+200°С
Механічний диференціал	2°С
Довжина капілярної трубки	2-8 мм
Навантаження на контакти	Змінний струм: 220 В Постійний струм: 125 В
Вібрація	2-30 Гц
Матеріал сільфону	Нержавіюча сталь
Клас захисту корпусу	IP 67

Прилад поставляється із жорстко закріпленим термоелементом. Нерідко при виборі реле виникає питання про електричні характеристики контактної системи: допустиме навантаження на контакти, матеріал контактів та ін. Ця модель здатна витримувати значні струми.

Одна з найбільш позитивних тенденцій у вдосконаленні датчиків реле температури — застосування для електричного підключення стандартного штекера. У цьому випадку немає необхідності розбирати реле для приєднання кабелів, що значно полегшує монтаж та демонтаж пристрою, а також мінімізує ризик пошкодження внутрішніх частин некоректними діями. Але модель CAS 1080 має спеціальний кабельний вхід 2 x Pg 13.5 для кабелю від 5 до 14 мм.

Документація для - CAS 1080, 2-ступінчасті реле температури

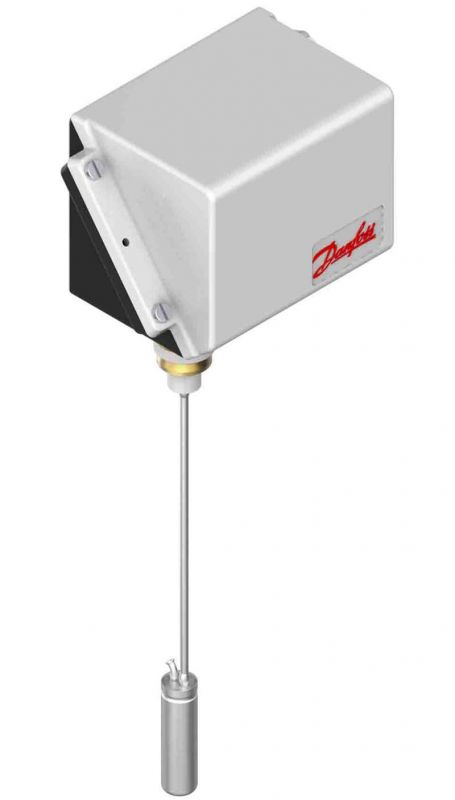

Зображення - CAS 1080, 2-ступінчасті реле температури

cas-1080-2-stupenchatye-rele-temperatury

Доступні для замовлення модифікації - CAS 1080, 2-ступінчасті реле температури

Код замовлення	Тип	Діапазон настройки °C	Довжина кап. трубки, м	Диференціал °C	Клас захисту
060L502066	CAS1080	70 — 120 °C	75 mm	3 K	IP 67
