Сервоклапан з пілотним керуванням ICS3


Сервоклапани з пілотним керуванням ICS відносяться до сімейства промислових регулюючих клапанів ICV. Клапан складається з трьох основних компонентів:
  • корпус клапана,
  • функціональний модуль,
  • верхня кришка.
Сервоклапани ICS з пілотним керуванням - це пілотні клапани для регулювання тиску, температури і функції включення / вимикання в холодильних системах. Клапани ICS призначені для холодоагентів низького і високого тиску. Клапани ICS можуть використовуватися на сторонах високого і низького тиску, у вологих і сухих лініях всмоктування і в лініях рідини без фазового переходу (тобто там, де в клапані не відбувається розширення). Робота клапанів ICS залежить від керуючого тиску, що подається пілотним клапаном або зовнішнім джерелом керуючого тиску. Пілот ICS 3 має три пілотних з'єднання.


Основні параметри

  • Розроблено для промислового охолодження з максимальним робочим тиском 52 бар / 754 фунт / кв.
  • Застосовується до HCFC, HFC, R717 (аміак) і R744 (CO2).
  • Прямі пов'язані сполуки.
  • Типи з'єднань включають стикове зварювання, зварювання муфтами, пайку і з'єднання.
  • Корпус з низькотемпературної стали.
  • Мала вага і компактний дизайн.
  • Регулює конус з V-подібним отвором забезпечує оптимальну точність регулювання, особливо при частковому навантаженні.
  • Функціональний модуль має вставку з обробленою поверхнею QPQ і сталеве поршневі кільця, що забезпечує високу точність регулювання.
  • ICV 4 дюйма, 5 дюймів і 6 дюймів ANSI з випускним отвором для тиску з різьбою NPT на виході клапана.
  • Змінне тефлонове сідло клапана для ICS 25-80.
  • Доступний комплект запасних частин для обслуговування для ICS 100-150.
  • Модульна концепція:

◦ Кожен корпус клапана доступний з кількома різними типами з'єднань і розмірами.

◦ Капітальний ремонт клапана на ICS 25-80 виконується шляхом заміни функціонального модуля.

◦ Можливо перетворення сервоклапани з пілотним керуванням ICS в клапан з приводом від двигуна ICM.

  • Ручне відкриття.
  • Клапан ICS - це багатофункціональний клапан, в якому кілька пілотних клапанів можуть бути встановлені в пілотні порти.
  • Стандартний набір пілотних клапанів може використовуватися на всіх типорозмірах клапанів ICS. Пілотні клапани можна вкрутити безпосередньо в клапан ICS, що усуває необхідність в з'єднаннях пайкою / зварюванням або зовнішніх пілотних лініях.
  • Порт для підключення манометра для вимірювання тиску на вході клапана.
  • Верхню кришку можна повернути в будь-який можливий стан, не впливаючи на роботу клапана.

Принцип дії


Клапани ICS спроектовані як клапани з пілотним керуванням, для відкриття яких потрібно мінімальний перепад тиску. Якщо перепад тиску становить 0 бар / 0 фунтів на кв. Дюйм, клапан ICS буде закритий. Якщо перепад тиску становить 0,2 бару / 3 фунта на квадратний дюйм або більш, клапан ICS буде повністю відкритий. При різниці тисків від 0,07 бар / 1 фунт / кв. Дюйм до 0,2 бар / 3 фунта / кв. Дюйм ступінь відкриття буде відповідно пропорційна. ICS доступний для використання з одним або трьома пілотними клапанами. Два з трьох патрубків керуючого тиску (S1 і S2) підключені послідовно, а третє (P) підключено паралельно до S1 і S2. Це дозволяє використовувати різні комбінації пілотних клапанів, тим самим забезпечуючи численні варіації функцій управління.

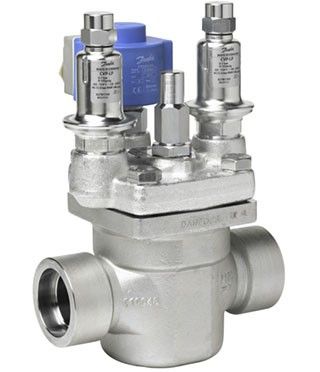

Зображення - ICS3, Сервоклапан з пілотним керуванням
reguliruyuschie-klapany-icv
Доступні для замовлення модифікації - ICS3, Сервоклапан з пілотним керуванням
Код замовлення Тип Максимальний робочий тиск Пропускна здатність Розмір підключення
027H2070 ICS3 25-5 52 bar 1.7 m3/h 25x25 mm
027H2071 ICS3 25-5 52 bar 1.7 m3/h 25x25 mm
027H2073 ICS3 25-5 52 bar 1.7 m3/h 22x22 mm
027H2074 ICS3 25-5 52 bar 1.7 m3/h 28x28 mm
027H2075 ICS3 25-5 52 bar 1.7 m3/h 22x22 mm
027H2076 ICS3 25-5 52 bar 1.7 m3/h 28x28 mm
027H2078 ICS3 25-5 52 bar 1.7 m3/h 20x20 mm
027H2079 ICS3 25-5 52 bar 1.7 m3/h 20x20 mm
027H2080 ICS3 25-10 52 bar 3.5 m3/h 25x25 mm
027H2081 ICS3 25-10 52 bar 3.5 m3/h 25x25 mm
027H2083 ICS3 25-10 52 bar 3.5 m3/h 22x22 mm
027H2084 ICS3 25-10 52 bar 3.5 m3/h 28x28 mm
027H2085 ICS3 25-10 52 bar 3.5 m3/h 22x22 mm
027H2086 ICS3 25-10 52 bar 3.5 m3/h 28x28 mm
027H2088 ICS3 25-10 52 bar 3.5 m3/h 20x20 mm
027H2089 ICS3 25-10 52 bar 3.5 m3/h 20x20 mm
027H2090 ICS3 25-15 52 bar 6 m3/h 25x25 mm
027H2091 ICS3 25-15 52 bar 6 m3/h 25x25 mm
027H2093 ICS3 25-15 52 bar 6 m3/h 22x22 mm
027H2094 ICS3 25-15 52 bar 6 m3/h 28x28 mm
027H2095 ICS3 25-15 52 bar 6 m3/h 22x22 mm
027H2096 ICS3 25-15 52 bar 6 m3/h 28x28 mm
027H2098 ICS3 25-15 52 bar 6 m3/h 20x20 mm
027H2099 ICS3 25-15 52 bar 6 m3/h 20x20 mm
027H2100 ICS3 25-20 52 bar 8 m3/h 25x25 mm
027H2101 ICS3 25-20 52 bar 8 m3/h 25x25 mm
027H2103 ICS3 25-20 52 bar 8 m3/h 22x22 mm
027H2104 ICS3 25-20 52 bar 8 m3/h 28x28 mm
027H2105 ICS3 25-20 52 bar 8 m3/h 22x22 mm
027H2106 ICS3 25-20 52 bar 8 m3/h 28x28 mm
027H2108 ICS3 25-20 52 bar 8 m3/h 20x20 mm
027H2109 ICS3 25-20 52 bar 8 m3/h 20x20 mm
027H2110 ICS3 25-25 52 bar 11.5 m3/h 25x25 mm
027H2111 ICS3 25-25 52 bar 11.5 m3/h 25x25 mm
027H2112 ICS3 25-25 52 bar 11.5 m3/h 25x25 mm
027H2113 ICS3 25-25 52 bar 11.5 m3/h 22x22 mm
027H2114 ICS3 25-25 52 bar 11.5 m3/h 28x28 mm
027H2115 ICS3 25-25 52 bar 11.5 m3/h 22x22 mm
027H2116 ICS3 25-25 52 bar 11.5 m3/h 28x28 mm
027H2118 ICS3 25-25 52 bar 11.5 m3/h 20x20 mm
027H2145 ICS3 25-25 52 bar 1.7 m3/h 20x20 mm
027H2146 ICS3 25-10 52 bar 3.5 m3/h 20x20 mm
027H2148 ICS3 25-20 52 bar 8 m3/h 20x20 mm
027H2177 ICS3E 25-15 65 bar 6 m3/h 25x25 mm
027H2177 ICS3E 25-15 52 bar 6 m3/h 25x25 mm
027H3029 ICS3E 32 65 bar 17 m3/h 32x32 mm
027H4030 ICS3 40 52 bar 27 m3/h 40x40 mm
027H4031 ICS3 40 52 bar 27 m3/h 40x40 mm
027H4032 ICS3 40 52 bar 27 m3/h 40x40 mm
027H4033 ICS3 40 52 bar 27 m3/h 42x42 mm
027H4034 ICS3 40 52 bar 27 m3/h 42x42 mm
027H4038 ICS3E 40 65 bar 27 m3/h 40x40 mm
027H5030 ICS3 50 52 bar 44 m3/h 50x50 mm
027H5031 ICS3 50 52 bar 44 m3/h 50x50 mm
027H5032 ICS3 50 52 bar 44 m3/h 50x50 mm
027H5033 ICS3 50 52 bar 44 m3/h 54x54 mm
027H5037 ICS3E 50 65 bar 44 m3/h 50x50 mm
027H6030 ICS3 65 52 bar 70 m3/h 65x65 mm
027H6031 ICS3 65 52 bar 70 m3/h 65x65 mm
027H6033 ICS3 65 52 bar 70 m3/h 65x65 mm
027H6034 ICS3 65 52 bar 70 m3/h 76x76 mm
027H6035 ICS3 65 52 bar 70 m3/h 67x67 mm
027H6038 ICS3E 65 65 bar 70 m3/h 65x65 mm
027H8030 ICS3 65 52 bar 82 m3/h 80x80 mm
027H8031 ICS3 65 52 bar 82 m3/h 80x80 mm
