ICSH, Сервоклапан з пілотним керуванням

ICSH, Сервоклапан з пілотним керуванням
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 1530.00 - 4138.00 EUR

Сервоклапан з пілотним управління ICSH


Двоступеневі електромагнітні клапани ICSH відносяться до сімейства ICV. Конструктивно клапан ICSH складається з корпусу ICV, функціонального модуля ICS і верхньої кришки ICSH з двома нормально закритими електромагнітними пілотними клапанами EVM. Клапани ICSH встановлюються на трубопроводах подачі гарячого газу в випарники і відкриваються в 2 етапи (ступені), щоб уникнути гідравлічного удару в початковий період відтавання. Обидві ступені активуються контролером або PLC, шляхом активації котушок з певною затримкою. Перший етап дозволяє плавно підвищити тиск у випарнику (клапан відкривається приблизно на 20% від його повної продуктивності). Другим етапом клапан відкривається на 100% продуктивності, забезпечуючи повну пропускну здатність для відтавання. Клапани ICSH призначені для промислових холодильних систем, що працюють на таких хладагентах як ГХФУ, ДФУ, R717 і R744. Клапани ICHS можна налаштувати на один з двох можливих режимів відкриття. Перший варіант являє собою настройку залежного режиму, який не дозволяє перейти до другого етапу без завершення першого етапу відкриття клапана. Другий варіант є налаштування незалежного режиму, який дозволяє перейти відразу до другого етапу відкриття клапана. При виборі незалежного режиму необхідно звернути увагу на можливий ризик гідравлічного удару.


Перевага

  • Призначені для застосування в холодильних системах з максимальним робочим тиском 52 бар хат.
  • Сумісні з холодоагентами ГХФУ, ДФУ, R717 (NH3) і R744 (CO2).
  • Корпус клапана приєднується до трубопроводу методом зварювання або пайки.
  • Типи приєднань: під зварювання встик, під зварювання з втулкою або під пайку.
  • Корпус клапана виготовлений з низькотемпературної стали.
  • Невелика вага і компактна конструкція.
  • Одне дротове підключення для використання з таймером, Двох дротове з'єднання для підключення до контролера або ПЛК.
  • Кришка клапана ICSH може бути встановлена ​​в будь-якому з чотирьох можливих положень.
  • Дозволяє плавно вирівняти тиск і усунути пульсації при відкритті лінії гарячого газу.
  • Передбачена можливість ручного відкриття.
  • PTFE-ущільнення сідла запірного органу забезпечує високу герметичність клапана.
  • Зручна для обслуговування компоновка і конструкція клапана.

Призначення


Клапан ICSH призначений для подачі гарячого газу для відтавання випарника шляхом двоступеневого відкриття. На першому етапі клапан відкривається на 20% від повної пропускної здатності і знижує ризик гідравлічного удару завдяки плавного підвищення тиску в випарнику. На другому етапі клапан відкривається повністю. Управління клапанному здійснюється за допомогою двох нормально закритих пілотних клапанів EVM NC, які управляються зовнішнім PLC- контролером. Зовнішньому PLC-контролеру необхідно послідовно подати напругу на котушки EVM NC клапанів з попередньо встановленою тимчасовою затримкою. Значення тимчасової затримки залежить від багатьох факторів і визначається в процесі пусконалагоджувальних робіт. Відкриття клапана ICSH відбувається за рахунок різниці вхідного P1 і вихідного P2 тисків, при цьому для повного відкриття клапана необхідний мінімальний перепад тиску 0,2 бар. Клапан може бути налаштований на два режими відкриття: залежний і незалежний
Зображення - ICSH, Сервоклапан з пілотним керуванням

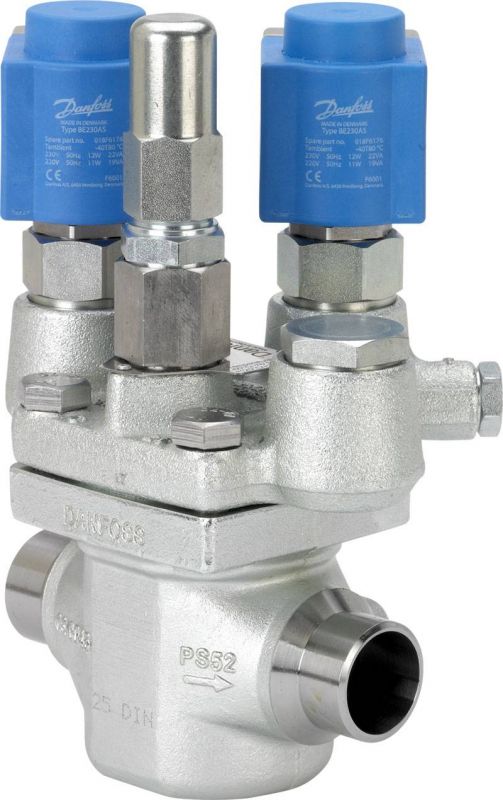

dvuhstupenchatye-elektromagnitnye-klapany-rabochim-davleniem-52-bar

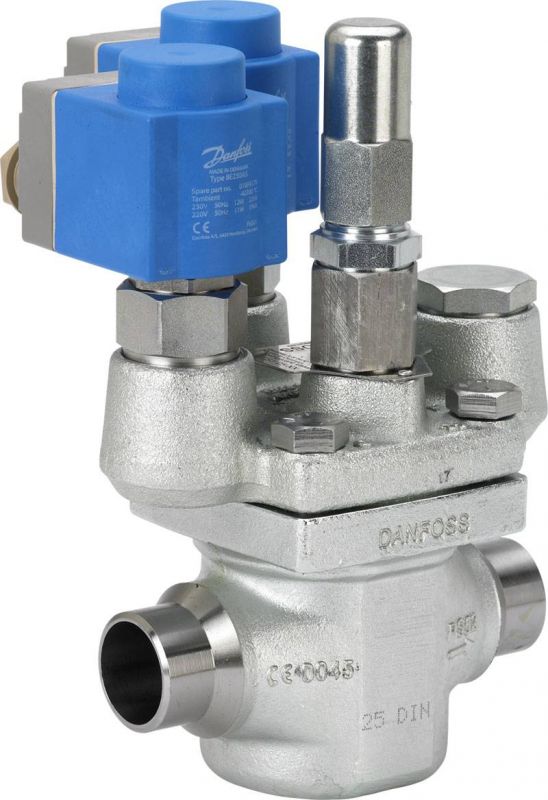

dvuhstupenchatye-elektromagnitnye-klapany

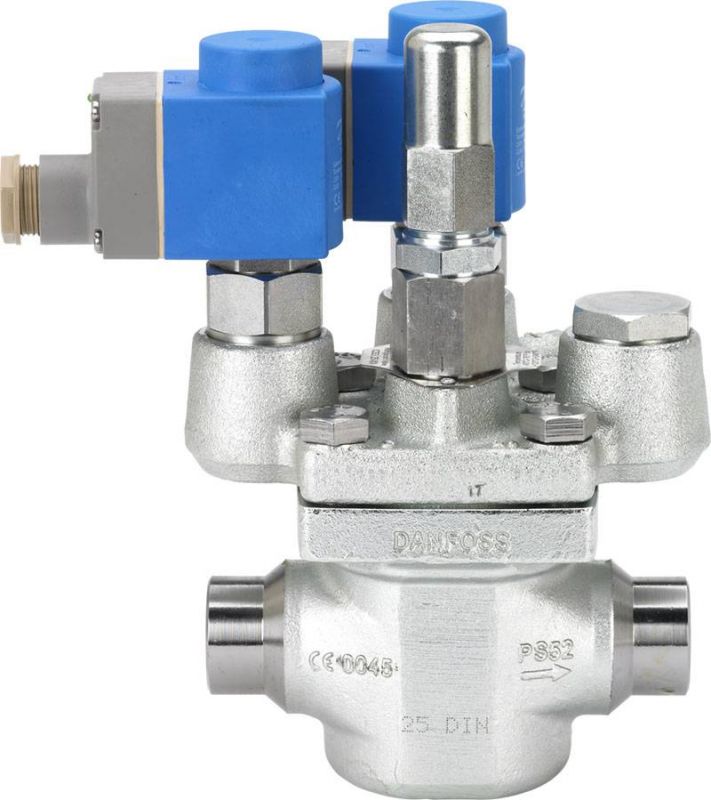

icsh-prednaznacheny-dlya-promyshlennyh-holodilnyh-sistem
Доступні для замовлення модифікації - ICSH, Сервоклапан з пілотним керуванням
Код замовлення Тип Максимальний робочий тиск Пропускна здатність Розмір підключення
027H2309 ICSH-25 52 bar 11 m3/h 25x25 mm
027H3309 ICSH-32 52 bar 17 m3/h 32x32 mm
