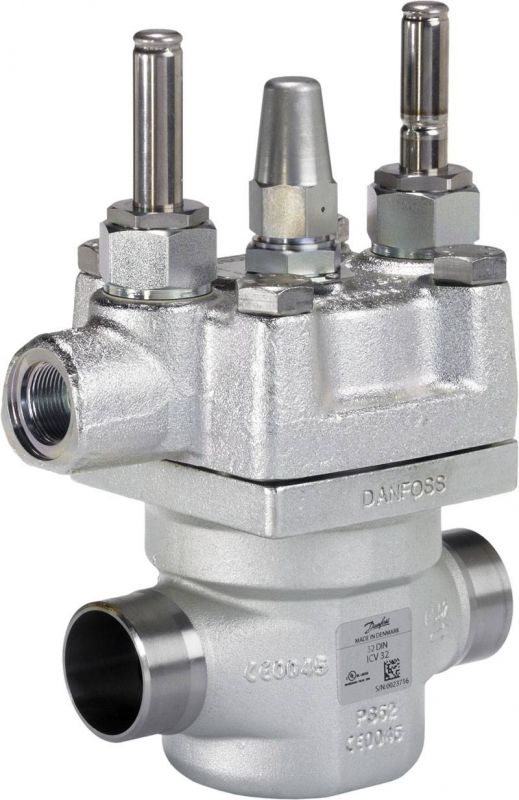

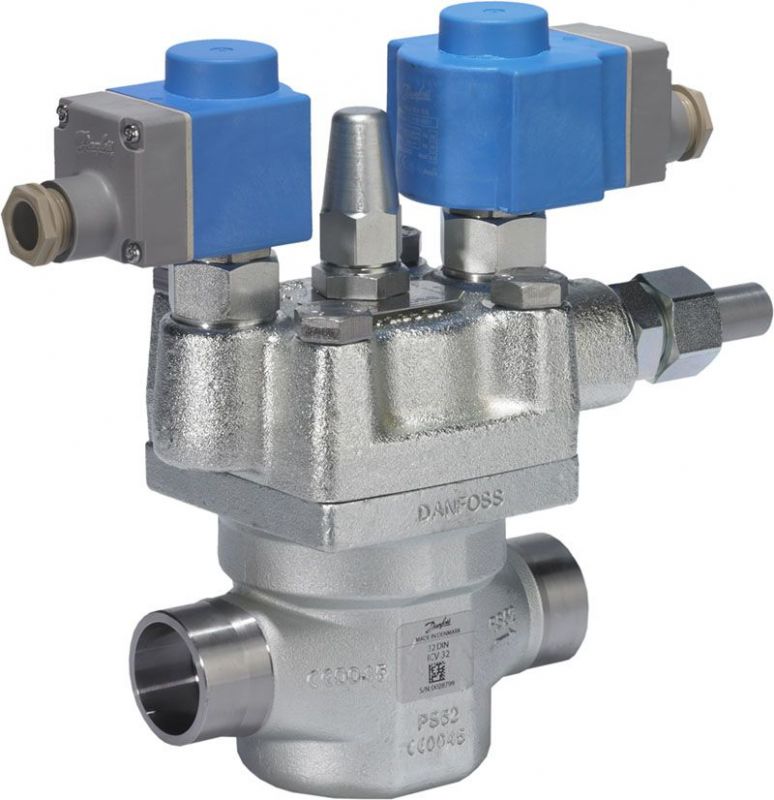

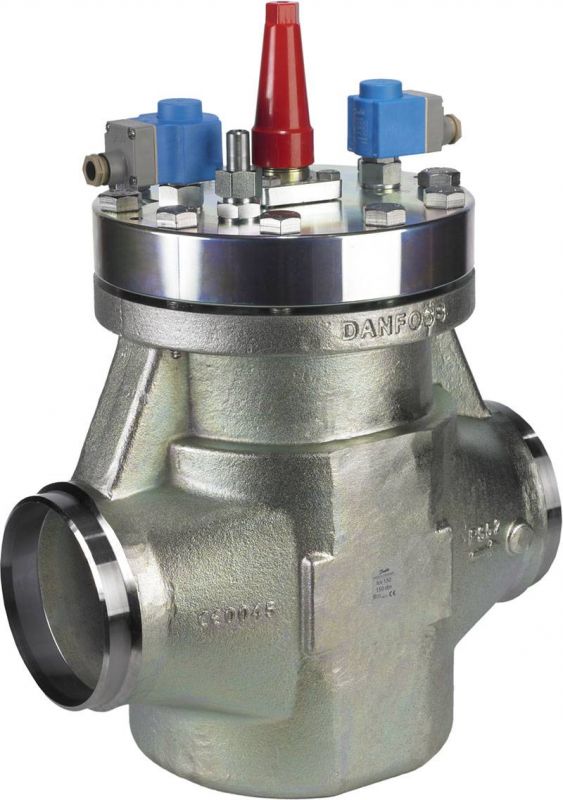

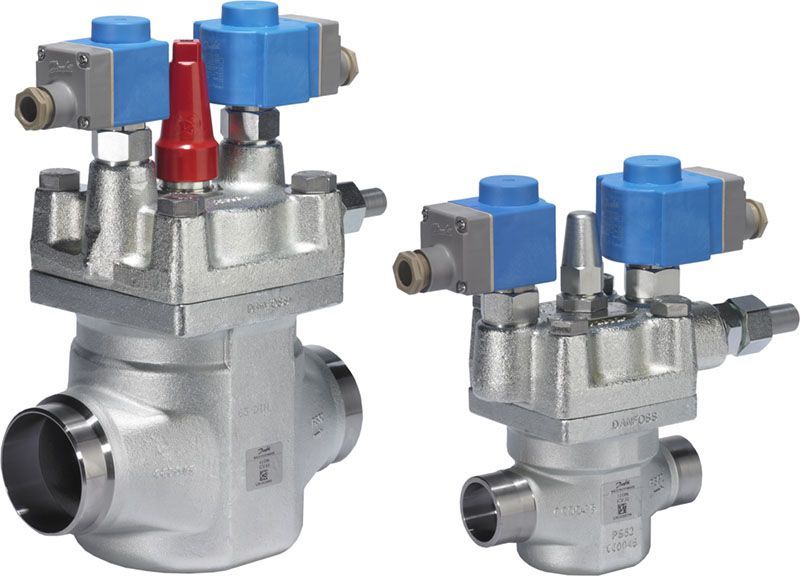

Двоступеневий електромагнітний клапан ICLX
Двоступеневі електромагнітні клапани ICLX відносяться до сімейства ICV. ICLX використовуються у всмоктуючих лініях для відкриття проти високого перепаду тиску, наприклад після відтавання гарячим газом у великих промислових холодильних системах з аміаком, фторованими холодоагентами або CO2. Клапан ICLX налаштований на заводі на відкриття в 2 етапи. Дотримуючись простій процедурі, клапан можна налаштувати так, щоб він відкривався тільки за 1 крок. У 2-ступінчастою конфігурації щабель 1 відкривається на прибл. 10% потужності після включення пілотних електромагнітних клапанів. Крок 2 відкривається автоматично, коли перепад тиску на клапані знижується до прибл. 1,25 бар / 18 фунтів на кв. Дюйм. Клапан ICLX складається з п'яти основних компонентів: корпусу клапана, верхньої кришки, функціонального модуля і 2 пілотних електромагнітних клапана. На ICLX 32 - 150 верхня кришка і функціональний модуль збираються на заводі.
Показники
- Розроблено для промислового охолодження з максимальним робочим тиском 52 бар / 754 фунт / кв;
- Застосовується до HCFC, HFC, R717 (аміак) і R744 (CO2);
- Може використовуватися в хімічній і нафтохімічній промисловості;
- Прямі зварні з'єднання;
- Типи з'єднань включають з'єднання під зварювання встик, зварювання муфтою і пайку;
- Корпус з низькотемпературної стали;
- Мала вага і компактний дизайн;
- Необхідно мати один сигнал для обох пілотних електромагнітних клапанів;
- Верхню кришку головного клапана ICLX можна орієнтувати в будь-якому напрямку, не впливаючи на роботу пілотних клапанів;
- Особливо підходить для систем, де потрібно низький перепад тиску;
- Стабілізує умови роботи і усуває пульсації тиску при відкритті після розморожування;
- Забезпечує захист від стрибків тиску, оскільки клапан може повністю відкриватися тільки при Δp <1,25 бар / 18 фунтів на кв. Дюйм хат;
- Кавітаційно-стійке сідло клапана;
- Можливо ручне відкриття;
- Сідло з ПТФЕ забезпечує відмінну герметичність клапана;
- Зручний для обслуговування дизайн.
Принцип роботи клапана
Клапан ICLX використовується в якості запірного клапана у всмоктуючих лініях, який відкривається після розморожування гарячим газом. Клапан являє собою пілотний клапан, керований зовнішнім джерелом керуючого тиску. Це означає, що клапан може працювати взагалі без перепаду внутрішнього тиску (Pd). Низький вміст Pd є ключовим завданням і робить клапан ICLX ідеальним для додатків, чутливих до перепаду тиску. Хоча Pd підтримується на низькому рівні, його все ж можна визначити кількісно, і його слід враховувати при виборі розміру клапана. Див. Розділ - Вибір клапана ICLX - для оцінки впливу. Головний клапан забезпечений двома пілотними соленоїдними клапанами, а також ніпелем для підключення до зовнішнього керуючого тиску. Лінія розпорядника майна тиску повинна бути підключена до системи з тиском (p2), яке як мінімум на 1,5 бар / 20 psi вище вхідного тиску клапана. Різниця між зовнішнім керуючим тиском і тиском на вході клапана визначає максимальний перепад тиску відкриття (MOPD) ICLX. ICLX залишається відкритим, коли живлення подається на котушки, розташовані на пілотних електромагнітних клапанах EVM поз. 1 і поз. 2. ICLX закривається і залишається закритим, коли котушки на пілотних електромагнітних клапанах EVM поз. 1 і поз. 2 знеструмлені. Пілотний електромагнітний клапан дозволяє зовнішньому керуючому тиску на нижню частину сервопоршня і, таким чином, відкриває першу сходинку, відповідну прибл. 10% від пропускної здатності клапана. У той же час спускна пружина буде стиснута. При цьому почнеться вирівнювання тиску на вході з тиском на виході. Коли перепад тиску на клапані впаде до прибл. Пружина 1,25 бару / 18 фунтів на квадратний дюйм буде досить сильною, щоб відкрити другу сходинку і відкрити клапан на повну потужність. Таким чином можна уникнути пульсацій високого тиску, які можуть виникнути при відкритті на повну потужність за один крок. ICLX не можна використовувати в трубопровідних системах, де перепад тиску на головному клапані у відкритому положенні може перевищувати 1 бар / 15 фунтів на кв. Дюйм, в іншому випадку другий ступінь на клапані закриється.
Документація для - ICLX, Двоступеневий електромагнітний клапан
Зображення - ICLX, Двоступеневий електромагнітний клапан
Доступні для замовлення модифікації - ICLX, Двоступеневий електромагнітний клапан
Код замовлення | Тип | Максимальний робочий тиск | Пропускна здатність | Розмір підключення |
027H3040 | ICLX 32 | 52 bar | 22 m3/h | 32x32 mm |
027H4040 | ICLX 40 | 52 bar | 29 m3/h | 40x40 mm |
027H5040 | ICLX 50 | 52 bar | 47 m3/h | 50x50 mm |
027H6040 | ICLX 65 | 52 bar | 82 m3/h | 65x65 mm |
027H6041 | ICLX 65 | 52 bar | 82 m3/h | 65x65 mm |
027H7147 | ICLX 100 | 52 bar | 151 m3/h | 100x100 mm |
027H7148 | ICLX 100 | 52 bar | 151 m3/h | 100x100 mm |
027H7157 | ICLX 125 | 52 bar | 225 m3/h | 125x125 mm |
027H7167 | ICLX 150 | 52 bar | 390 m3/h | 150x150 mm |
027H8040 | ICLX 80 | 52 bar | 82 m3/h | 80x80 mm |
027H8042 | ICLX 80 | 52 bar | 82 m3/h | 80x80 mm |
