ICLX, Двухступенчатый электромагнитный клапан

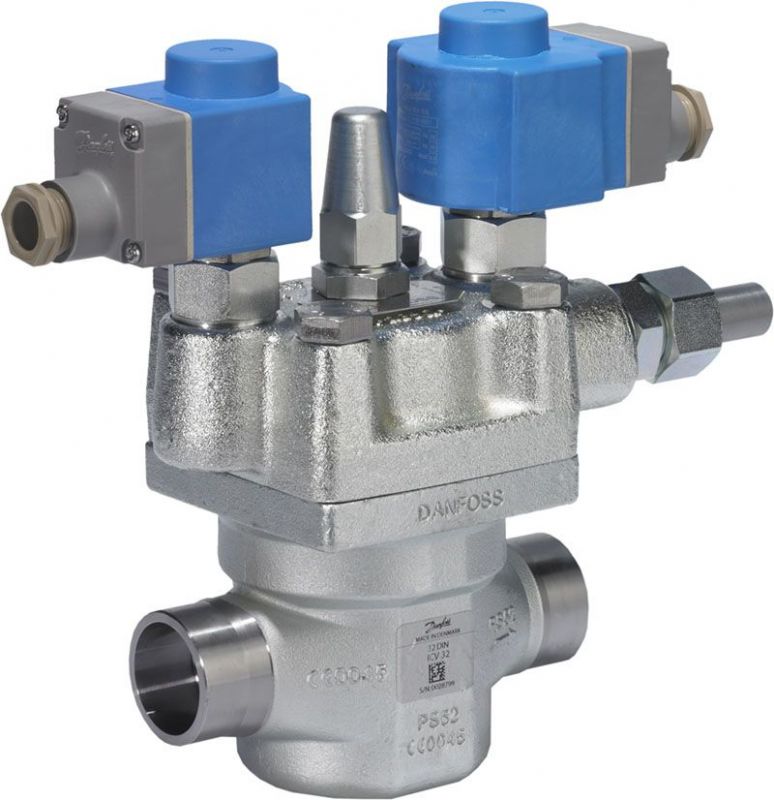

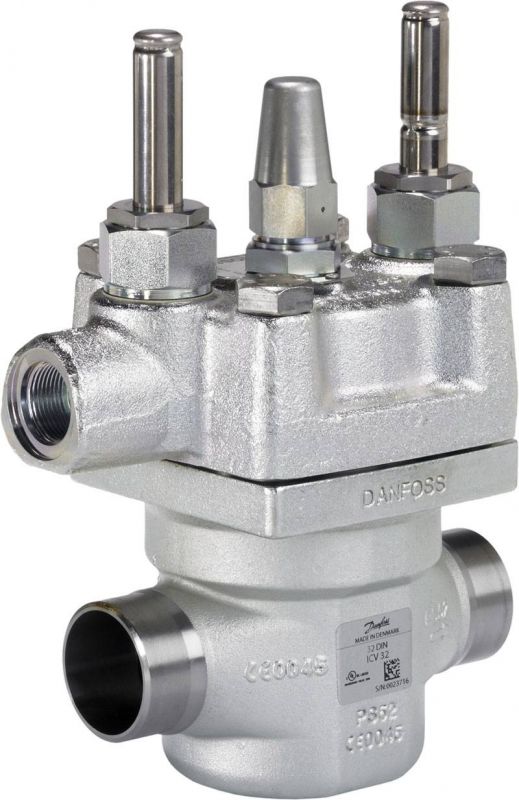

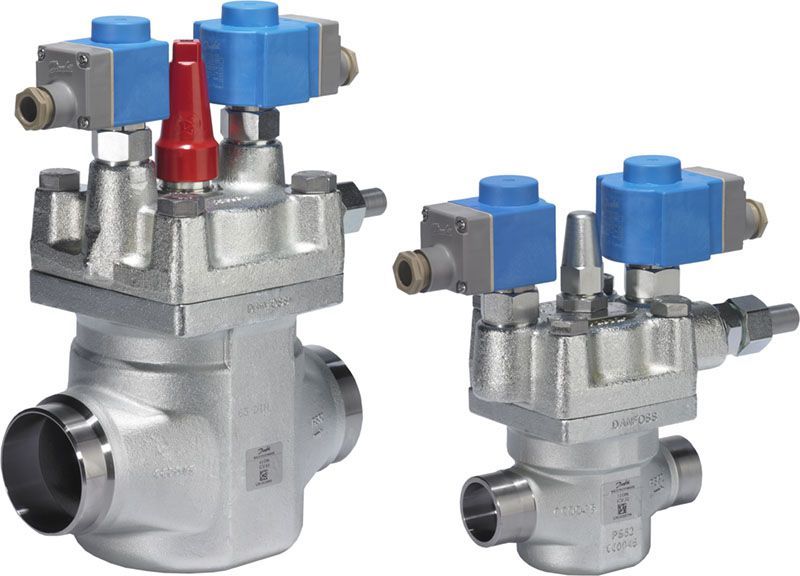

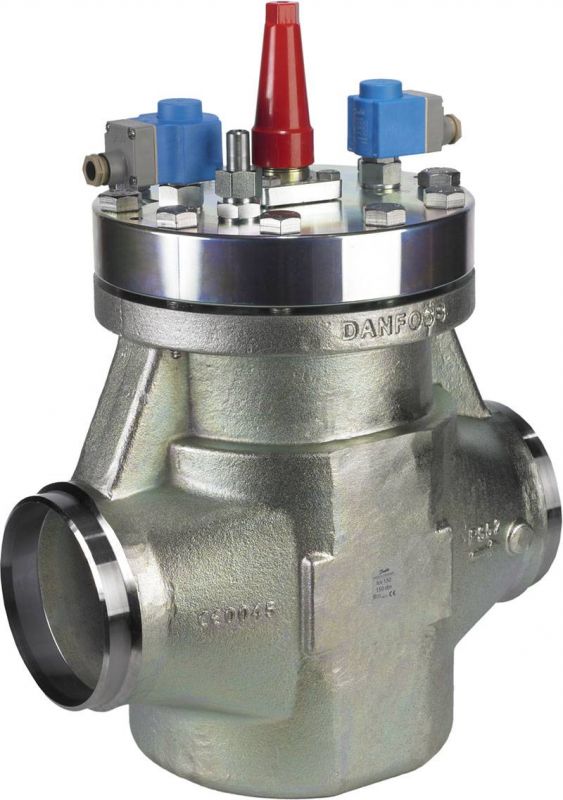

Двухступенчатые электромагнитные клапаны ICLX относятся к семейству ICV. ICLX используются во всасывающих линиях для открытия против высокого перепада давления, например после оттаивания горячим газом в крупных промышленных холодильных системах с аммиаком, фторированными хладагентами или CO2. Клапан ICLX настроен на заводе на открытие в 2 этапа. Следуя простой процедуре, клапан можно настроить так, чтобы он открывался только за 1 шаг. В 2-ступенчатой конфигурации ступень 1 открывается на прибл. 10% мощности после включения пилотных электромагнитных клапанов. Шаг 2 открывается автоматически, когда перепад давления на клапане снижается до прибл. 1,25 бар / 18 фунтов на кв. Дюйм. Клапан ICLX состоит из пяти основных компонентов: корпуса клапана, верхней крышки, функционального модуля и 2 пилотных электромагнитных клапана. На ICLX 32 - 150 верхняя крышка и функциональный модуль собираются на заводе.





Клапан ICLX используется в качестве запорного клапана во всасывающих линиях, который открывается после размораживания горячим газом. Клапан представляет собой пилотный клапан, управляемый внешним источником управляющего давления. Это означает, что клапан может работать вообще без перепада внутреннего давления (Pd). Низкое содержание Pd является ключевой задачей и делает клапан ICLX идеальным для приложений, чувствительных к перепаду давления. Хотя Pd поддерживается на низком уровне, его все же можно определить количественно, и его следует учитывать при выборе размера клапана. См. Раздел - Выбор клапана ICLX - для оценки воздействия. Главный клапан снабжен двумя пилотными соленоидными клапанами, а также ниппелем для подключения к внешнему управляющему давлению. Линия внешнего управляющего давления должна быть подключена к системе с давлением (p2), которое как минимум на 1,5 бар / 20 psi выше входного давления клапана. Разница между внешним управляющим давлением и давлением на входе клапана определяет максимальный перепад давления открытия (MOPD) ICLX. ICLX остается открытым, когда питание подается на катушки, расположенные на пилотных электромагнитных клапанах EVM поз. 1 и поз. 2. ICLX закрывается и остается закрытым, когда катушки на пилотных электромагнитных клапанах EVM поз. 1 и поз. 2 обесточены. Пилотный электромагнитный клапан позволяет внешнему управляющему давлению на нижнюю часть сервопоршня и, таким образом, открывает первую ступень, соответствующую прибл. 10% от пропускной способности клапана. В то же время спускная пружина будет сжата. При этом начнется выравнивание давления на входе с давлением на выходе. Когда перепад давления на клапане упадет до прибл. Пружина 1,25 бара / 18 фунтов на квадратный дюйм будет достаточно сильной, чтобы открыть вторую ступеньку и открыть клапан на полную мощность. Таким образом можно избежать пульсаций высокого давления, которые могут возникнуть при открытии на полную мощность за один шаг. ICLX нельзя использовать в трубопроводных системах, где перепад давления на главном клапане в открытом положении может превышать 1 бар / 15 фунтов на кв. Дюйм, в противном случае вторая ступень на клапане закроется.
