Сервоклапан с пилотным управления ICSH


Двухступенчатые электромагнитные клапаны ICSH относятся к семейству ICV. Конструктивно клапан ICSH состоит из корпуса ICV, функционального модуля ICS и верхней крышки ICSH с двумя нормально закрытыми электромагнитными пилотными клапанами EVM. Клапаны ICSH устанавливаются на трубопроводах подачи горячего газа в испарители и открываются в 2 этапа (ступени) во избежание гидравлического удара в начальный период оттаивания. Обе ступени активируются контроллером или PLC, путем активации катушек с определенной задержкой. Первый этап позволяет плавно повысить давление в испарителе (клапан открывается примерно на 20% от его полной производительности). Вторым этапом клапан открывается на 100% производительности, обеспечивая полную пропускную способность для оттаивания. Клапаны ICSH предназначены для промышленных холодильных систем, работающих на таких хладагентах как ГХФУ, ГФУ, R717 и R744. Клапаны ICHS можно настроить на один из двух возможных режимов открытия. Первый вариант представляет собой настройку зависимого режима, который не позволяет перейти ко второму этапу без завершения первого этапа открытия клапана. Второй вариант представляет собой настройку независимого режима, который позволяет перейти сразу ко второму этапу открытия клапана. При выборе независимого режима необходимо обратить внимание на возможный риск гидравлического удара.


Преимущество

  • Предназначены для применения в холодильных системах с максимальным рабочим давлением 52 бар изб.
  • Совместимы с хладагентами ГХФУ, ГФУ, R717 (NH3) и R744 (CO2).
  • Корпус клапана присоединяется к трубопроводу методом сварки или пайки.
  • Типы присоединений: под сварку встык, под сварку со втулкой или под пайку.
  • Корпус клапана изготовлен из низкотемпературной стали.
  • Небольшой вес и компактная конструкция.
  • Одно проводное подключение для использования с таймером, Двух проводное соединение для подключения к контроллеру или ПЛК.
  • Крышка клапана ICSH может быть установлена в любом из четырех возможных положений.
  • Позволяет плавно выровнить давление и устранить пульсации при открытии линии горячего газа.
  • Предусмотрена возможность ручного открытия.
  • PTFE-уплотнение седла запорного органа обеспечивает высокую герметичность клапана.
  • Удобная для обслуживания компоновка и конструкция клапана.

Назначение


Клапан ICSH предназначен для подачи горячего газа для оттаивания испарителя путем двухступенчатого открытия. На первом этапе клапан открывается на 20% от полной пропускной способности и снижает риск гидравлического удара благодаря плавному повышению давления в испарителе. На втором этапе клапан открывается полностью. Управление клапанном осуществляется с помощью двух нормально закрытых пилотных клапанов EVM NC, которые управляются внешним PLC- контроллером. Внешнему PLC-контроллеру необходимо последовательно подать напряжение на катушки EVM NC клапанов с предустановленной временной задержкой. Значение временной задержки зависит от многих факторов и определяется в процессе пусконаладочных работ. Открытие клапана ICSH происходит за счет разницы входного P1 и выходного P2 давлений, при этом для полного открытия клапана необходим минимальный перепад давления 0,2 бар. Клапан может быть настроен на два режима открытия: зависимый и независимый
Изображения - ICSH, Сервоклапан с пилотным управления

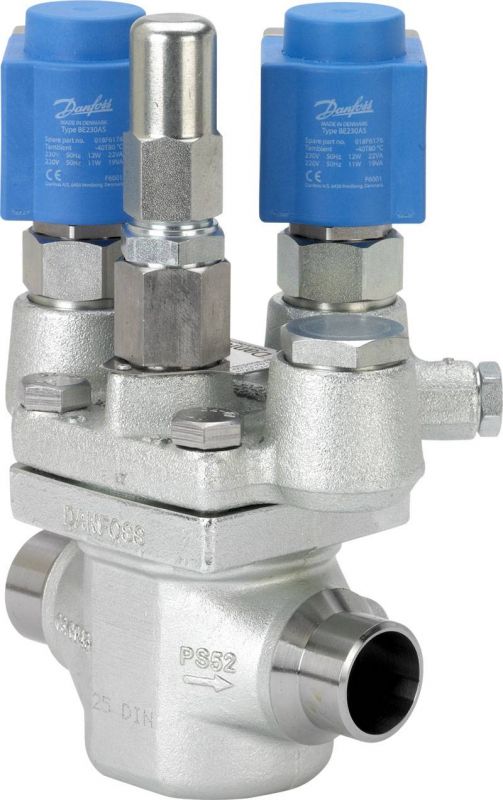

dvuhstupenchatye-elektromagnitnye-klapany-rabochim-davleniem-52-bar

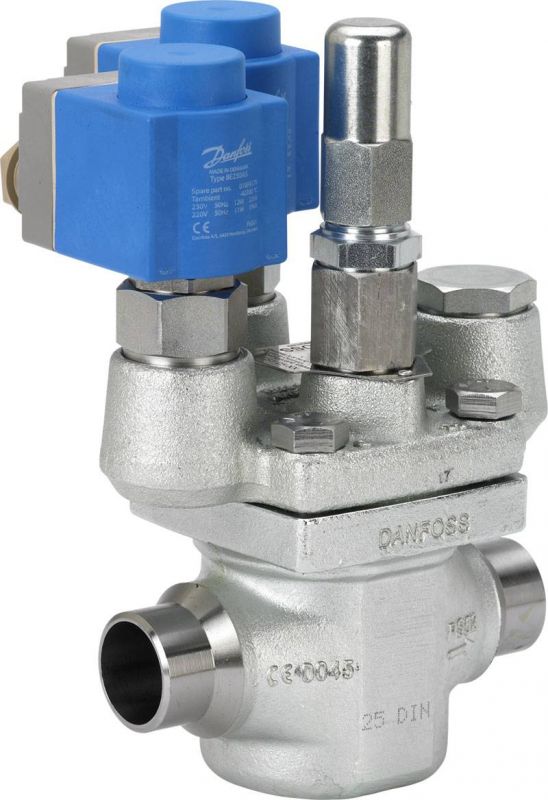

dvuhstupenchatye-elektromagnitnye-klapany
icsh-prednaznacheny-dlya-promyshlennyh-holodilnyh-sistem
Доступные для заказа модификации - ICSH, Сервоклапан с пилотным управления
Код заказа Тип Максимальное рабочее давление Пропускная способность Размер подключения
027H2309 ICSH-25 52 bar 11 m3/h 25x25 mm
027H3309 ICSH-32 52 bar 17 m3/h 32x32 mm
