Сервоклапан с пилотным управлением ICS3


Сервоклапаны с пилотным управлением ICS относятся к семейству промышленных регулирующих клапанов ICV. Клапан состоит из трех основных компонентов:
  • корпус клапана,
  • функциональный модуль,
  • верхняя крышка.
Сервоклапаны ICS с пилотным управлением - это пилотные клапаны для регулирования давления, температуры и функции включения / выключения в холодильных системах. Клапаны ICS предназначены для хладагентов низкого и высокого давления. Клапаны ICS могут использоваться на сторонах высокого и низкого давления, во влажных и сухих линиях всасывания и в линиях жидкости без фазового перехода (т.е. там, где в клапане не происходит расширения). Работа клапанов ICS зависит от управляющего давления, подается пилотным клапаном или внешним источником управляющего давления. Пилот ICS 3 имеет три пилотных соединения.


Основные параметры

  • Разработан для промышленного охлаждения с максимальным рабочим давлением 52 бар / 754 фунт / кв.
  • Применяется в HCFC, HFC, R717 (аммиак) и R744 (CO2).
  • Прямые связанные соединения.
  • Типы соединений включают стыковая сварка, сварка муфтами, пайке и соединения.
  • Корпус из низкотемпературной стали.
  • Малый вес и компактный дизайн.
  • Регулирует конус с V-образным отверстием обеспечивает оптимальную точность регулирования, особенно при частичной нагрузке.
  • Функциональный модуль имеет вставку с обработанной поверхностью QPQ и стальное поршневые кольца, обеспечивает высокую точность регулирования.
  • ICV 4 дюйма, 5 дюймов и 6 дюймов ANSI с выпускным отверстием для давления с резьбой NPT на выходе клапана.
  • Переменное тефлоновое седло клапана для ICS 25-80.
  • Доступен комплект запасных частей для обслуживания для ICS 100-150.
  • Модульная концепция:

◦ Каждый корпус клапана доступен с несколькими различными типами соединений и размерами.

◦ Капитальный ремонт клапана на ICS 25-80 выполняется путем замены функционального модуля.

◦ Возможно преобразования сервоклапаны с пилотным управлением ICS в клапан с приводом от двигателя ICM.

  • Ручная открытия.
  • Клапан ICS - это многофункциональный клапан, в котором несколько пилотных клапанов могут быть установлены в пилотные порты.
  • Стандартный набор пилотных клапанов может использоваться на всех типоразмерах клапанов ICS. Пилотные клапаны можно вкрутить непосредственно в клапан ICS, что устраняет необходимость в соединениях пайкой / сваркой или внешних пилотных линиях.
  • Порт для подключения манометра для измерения давления на входе клапана.
  • Верхнюю крышку можно вернуть в любой возможный состояние, не влияя на работу клапана.

Принцип действия


Клапаны ICS спроектированы как клапаны с пилотным управлением, для открытия которых требуется минимальный перепад давления. Если перепад давления составляет 0 бар / 0 фунтов на кв. Дюйм, клапан ICS будет закрыт. Если перепад давления составляет 0,2 бара / 3 фунта на квадратный дюйм или более, клапан ICS будет полностью открыт. При разнице давлений от 0,07 бар / 1 фунт / кв. Дюйм до 0,2 бар / 3 фунта / кв. Дюйм степень открытия будет соответственно пропорционально. ICS доступен для использования с одним или тремя пилотными клапанами. Два из трех патрубков управляющего давления (S1 и S2) подключены последовательно, а третье (P) подключены параллельно S1 и S2. Это позволяет использовать различные комбинации пилотных клапанов, тем самым обеспечивая многочисленные вариации функций управления.

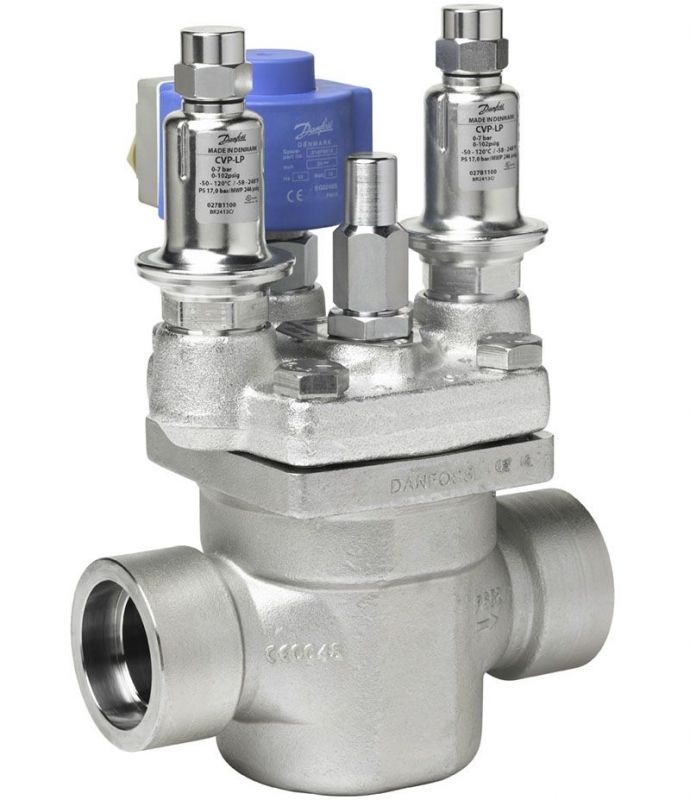

Изображения - ICS3, Сервоклапан с пилотным управлением
reguliruyuschie-klapany-icv
Доступные для заказа модификации - ICS3, Сервоклапан с пилотным управлением
Код заказа Тип Максимальное рабочее давление Пропускная способность Размер подключения
027H2070 ICS3 25-5 52 bar 1.7 m3/h 25x25 mm
027H2071 ICS3 25-5 52 bar 1.7 m3/h 25x25 mm
027H2073 ICS3 25-5 52 bar 1.7 m3/h 22x22 mm
027H2074 ICS3 25-5 52 bar 1.7 m3/h 28x28 mm
027H2075 ICS3 25-5 52 bar 1.7 m3/h 22x22 mm
027H2076 ICS3 25-5 52 bar 1.7 m3/h 28x28 mm
027H2078 ICS3 25-5 52 bar 1.7 m3/h 20x20 mm
027H2079 ICS3 25-5 52 bar 1.7 m3/h 20x20 mm
027H2080 ICS3 25-10 52 bar 3.5 m3/h 25x25 mm
027H2081 ICS3 25-10 52 bar 3.5 m3/h 25x25 mm
027H2083 ICS3 25-10 52 bar 3.5 m3/h 22x22 mm
027H2084 ICS3 25-10 52 bar 3.5 m3/h 28x28 mm
027H2085 ICS3 25-10 52 bar 3.5 m3/h 22x22 mm
027H2086 ICS3 25-10 52 bar 3.5 m3/h 28x28 mm
027H2088 ICS3 25-10 52 bar 3.5 m3/h 20x20 mm
027H2089 ICS3 25-10 52 bar 3.5 m3/h 20x20 mm
027H2090 ICS3 25-15 52 bar 6 m3/h 25x25 mm
027H2091 ICS3 25-15 52 bar 6 m3/h 25x25 mm
027H2093 ICS3 25-15 52 bar 6 m3/h 22x22 mm
027H2094 ICS3 25-15 52 bar 6 m3/h 28x28 mm
027H2095 ICS3 25-15 52 bar 6 m3/h 22x22 mm
027H2096 ICS3 25-15 52 bar 6 m3/h 28x28 mm
027H2098 ICS3 25-15 52 bar 6 m3/h 20x20 mm
027H2099 ICS3 25-15 52 bar 6 m3/h 20x20 mm
027H2100 ICS3 25-20 52 bar 8 m3/h 25x25 mm
027H2101 ICS3 25-20 52 bar 8 m3/h 25x25 mm
027H2103 ICS3 25-20 52 bar 8 m3/h 22x22 mm
027H2104 ICS3 25-20 52 bar 8 m3/h 28x28 mm
027H2105 ICS3 25-20 52 bar 8 m3/h 22x22 mm
027H2106 ICS3 25-20 52 bar 8 m3/h 28x28 mm
027H2108 ICS3 25-20 52 bar 8 m3/h 20x20 mm
027H2109 ICS3 25-20 52 bar 8 m3/h 20x20 mm
027H2110 ICS3 25-25 52 bar 11.5 m3/h 25x25 mm
027H2111 ICS3 25-25 52 bar 11.5 m3/h 25x25 mm
027H2112 ICS3 25-25 52 bar 11.5 m3/h 25x25 mm
027H2113 ICS3 25-25 52 bar 11.5 m3/h 22x22 mm
027H2114 ICS3 25-25 52 bar 11.5 m3/h 28x28 mm
027H2115 ICS3 25-25 52 bar 11.5 m3/h 22x22 mm
027H2116 ICS3 25-25 52 bar 11.5 m3/h 28x28 mm
027H2118 ICS3 25-25 52 bar 11.5 m3/h 20x20 mm
027H2145 ICS3 25-25 52 bar 1.7 m3/h 20x20 mm
027H2146 ICS3 25-10 52 bar 3.5 m3/h 20x20 mm
027H2148 ICS3 25-20 52 bar 8 m3/h 20x20 mm
027H2177 ICS3E 25-15 65 bar 6 m3/h 25x25 mm
027H2177 ICS3E 25-15 52 bar 6 m3/h 25x25 mm
027H3029 ICS3E 32 65 bar 17 m3/h 32x32 mm
027H4030 ICS3 40 52 bar 27 m3/h 40x40 mm
027H4031 ICS3 40 52 bar 27 m3/h 40x40 mm
027H4032 ICS3 40 52 bar 27 m3/h 40x40 mm
027H4033 ICS3 40 52 bar 27 m3/h 42x42 mm
027H4034 ICS3 40 52 bar 27 m3/h 42x42 mm
027H4038 ICS3E 40 65 bar 27 m3/h 40x40 mm
027H5030 ICS3 50 52 bar 44 m3/h 50x50 mm
027H5031 ICS3 50 52 bar 44 m3/h 50x50 mm
027H5032 ICS3 50 52 bar 44 m3/h 50x50 mm
027H5033 ICS3 50 52 bar 44 m3/h 54x54 mm
027H5037 ICS3E 50 65 bar 44 m3/h 50x50 mm
027H6030 ICS3 65 52 bar 70 m3/h 65x65 mm
027H6031 ICS3 65 52 bar 70 m3/h 65x65 mm
027H6033 ICS3 65 52 bar 70 m3/h 65x65 mm
027H6034 ICS3 65 52 bar 70 m3/h 76x76 mm
027H6035 ICS3 65 52 bar 70 m3/h 67x67 mm
027H6038 ICS3E 65 65 bar 70 m3/h 65x65 mm
027H8030 ICS3 65 52 bar 82 m3/h 80x80 mm
027H8031 ICS3 65 52 bar 82 m3/h 80x80 mm
