Сервоклапан с пилотным управлением ICS


Сервоклапаны с пилотным управлением ICS относятся к семейству промышленных регулирующих клапанов ICV. Клапан состоит из трех основных компонентов: корпус клапана, функциональный модуль и верхняя крышка. Сервоклапаны ICS с пилотным управлением - это пилотные клапаны для регулирования давления, температуры и функции включения / выключения в холодильных системах. Клапаны ICS предназначены для хладагентов низкого и высокого давления. Клапаны ICS могут использоваться на сторонах высокого и низкого давления, во влажных и сухих всасывающих линиях, и в жидкостных линиях без фазового перехода (т.е. там, где в клапане не происходит расширения). Работа клапанов ICS зависит от управляющего давления, подаваемого пилотным клапаном или внешним источником управляющего давления.


Основные показатели

  • Разработан для промышленного охлаждения с максимальным рабочим давлением 52 бар / 754 фунт / кв.
  • Применимо к HCFC, HFC, R717 (аммиак) и R744 (CO2).
  • Прямые сопряженные соединения.
  • Типы соединений включают стыковую сварку, сварку муфтами, пайку и резьбовые соединения.
  • Корпус из низкотемпературной стали.
  • Малый вес и компактный дизайн.
  • Регулирующий конус с V-образным отверстием обеспечивает оптимальную точность регулирования, особенно при частичной нагрузке.
  • Функциональный модуль имеет вставку с обработанной поверхностью QPQ и стальное поршневое кольцо, обеспечивающее высокую точность регулирования.
  • ICV 4 дюйма, 5 дюймов и 6 дюймов ANSI с выпускным отверстием для давления с резьбой NPT на выходе клапана.
  • Сменное тефлоновое седло клапана для ICS 25-80.
  • Доступен комплект запасных частей для обслуживания для ICS 100-150.
  • Модульная концепция:
  • Каждый корпус клапана доступен с несколькими различными типами соединений и размерами.
  • Капитальный ремонт клапана на ICS 25-80 выполняется путем замены функционального модуля.
  • Возможно преобразование сервоклапана с пилотным управлением ICS в клапан с приводом от двигателя ICM.
  • Ручное открытие.
  • Клапан ICS - это многофункциональный клапан, в котором несколько пилотных клапанов могут быть установлены в пилотные порты.
  • Стандартный набор пилотных клапанов может использоваться на всех типоразмерах клапанов ICS. Пилотные клапаны можно ввинтить непосредственно в клапан ICS, что устраняет необходимость в соединениях пайкой / сваркой или внешних пилотных линиях.
  • Порт для подключения манометра для измерения давления на входе клапана.
  • Верхнюю крышку можно повернуть в любое возможное положение, не влияя на работу клапана.

Изображения - ICS, Сервоклапан с пилотным управлением

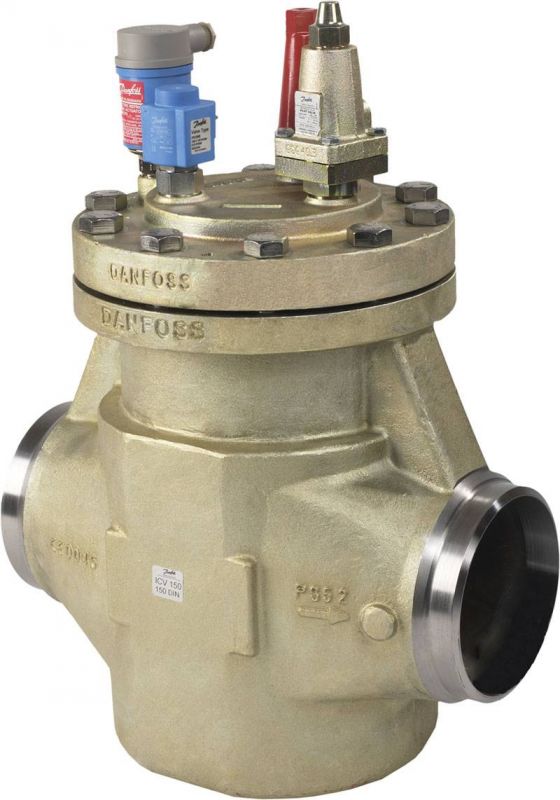

ics-servoklapan-s-pilotnym-upravleniem

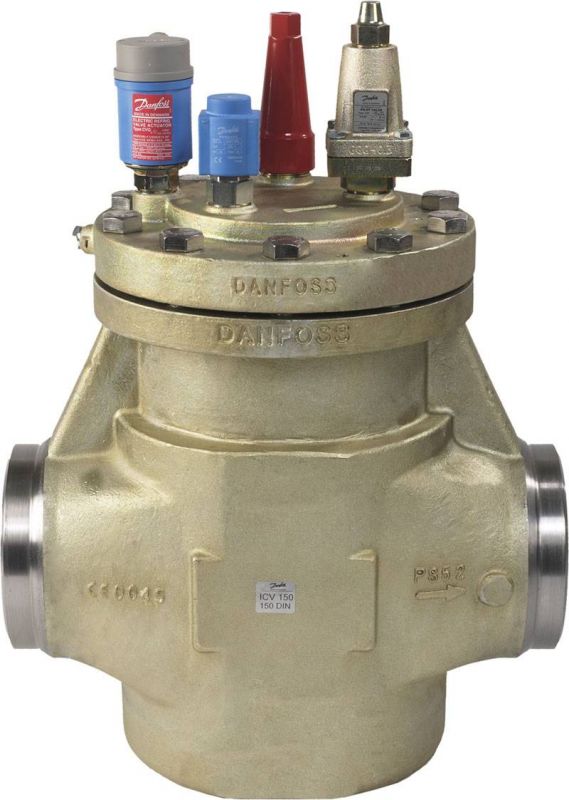

servoklapan-s-pilotnym-upravleniem-rabochim-davleniem-52-bar
Доступные для заказа модификации - ICS, Сервоклапан с пилотным управлением
Код заказа Тип Максимальное рабочее давление Пропускная способность Размер подключения
027H4021 ICS 40 52 bar 27 m3/h 40x40 mm
027H4021 ICS 40 52 bar 27 m3/h 40x40 mm
027H7120 ICS 100 52 bar 142 m3/h 100x100 mm
027H7121 ICS 100 52 bar 142 m3/h 100x100 mm
027H7122 ICS 100 52 bar 142 m3/h 100x100 mm
027H7140 ICS 125 52 bar 207 m3/h 125x125 mm
027H7141 ICS 125 52 bar 207 m3/h 125x125 mm
027H7142 ICS 125 52 bar 207 m3/h 125x125 mm
027H7160 ICS 150 52 bar 354 m3/h 150x150 mm
027H7161 ICS 150 52 bar 354 m3/h 150x150 mm
027H7162 ICS 150 52 bar 354 m3/h 150x150 mm
