Сервоклапан з пілотним керуванням ICS


Сервоклапани з пілотним керуванням ICS відносяться до сімейства промислових регулюючих клапанів ICV. Клапан складається з трьох основних компонентів: корпус клапана, функціональний модуль і верхня кришка. Сервоклапани ICS з пілотним керуванням - це пілотні клапани для регулювання тиску, температури і функції включення / вимикання в холодильних системах. Клапани ICS призначені для холодоагентів низького і високого тиску. Клапани ICS можуть використовуватися на сторонах високого і низького тиску, у вологих і сухих всмоктуючих лініях, і в рідинних лініях без фазового переходу (тобто там, де в клапані не відбувається розширення). Робота клапанів ICS залежить від керуючого тиску, що подається пілотним клапаном або зовнішнім джерелом керуючого тиску.


Основні показники

  • Розроблено для промислового охолодження з максимальним робочим тиском 52 бар / 754 фунт / кв.
  • Застосовується до HCFC, HFC, R717 (аміак) і R744 (CO2).
  • Прямі пов'язані сполуки.
  • Типи з'єднань включають стикове зварювання, зварювання муфтами, пайку і з'єднання.
  • Корпус з низькотемпературної стали.
  • Мала вага і компактний дизайн.
  • Регулює конус з V-подібним отвором забезпечує оптимальну точність регулювання, особливо при частковому навантаженні.
  • Функціональний модуль має вставку з обробленою поверхнею QPQ і сталеве поршневі кільця, що забезпечує високу точність регулювання.
  • ICV 4 дюйма, 5 дюймів і 6 дюймів ANSI з випускним отвором для тиску з різьбою NPT на виході клапана.
  • Змінне тефлонове сідло клапана для ICS 25-80.
  • Доступний комплект запасних частин для обслуговування для ICS 100-150.
  • Модульна концепція:
  • Кожен корпус клапана доступний з кількома різними типами з'єднань і розмірами.
  • Капітальний ремонт клапана на ICS 25-80 виконується шляхом заміни функціонального модуля.
  • Можливо перетворення сервоклапани з пілотним керуванням ICS в клапан з приводом від двигуна ICM.
  • Ручне відкриття.
  • Клапан ICS - це багатофункціональний клапан, в якому кілька пілотних клапанів можуть бути встановлені в пілотні порти.
  • Стандартний набір пілотних клапанів може використовуватися на всіх типорозмірах клапанів ICS. Пілотні клапани можна вкрутити безпосередньо в клапан ICS, що усуває необхідність в з'єднаннях пайкою / зварюванням або зовнішніх пілотних лініях.
  • Порт для підключення манометра для вимірювання тиску на вході клапана.
  • Верхню кришку можна повернути в будь-який можливий стан, не впливаючи на роботу клапана.
Зображення - ICS, Сервоклапан з пілотним керуванням

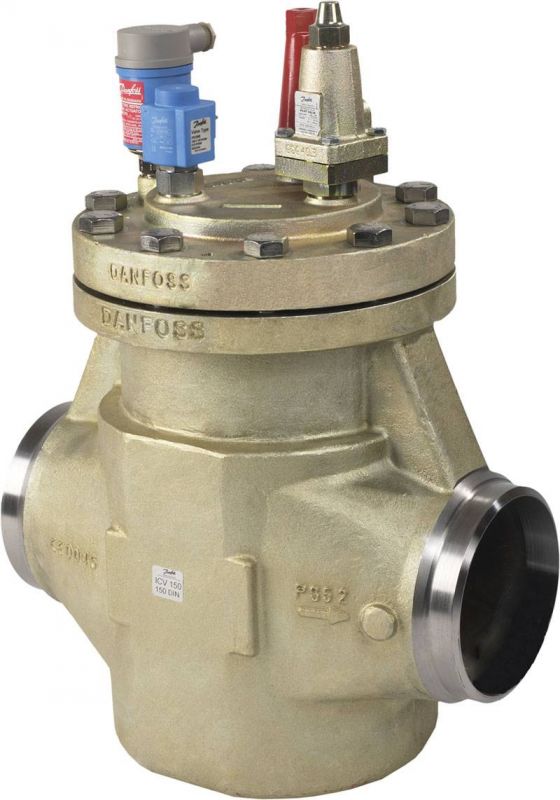

ics-servoklapan-s-pilotnym-upravleniem

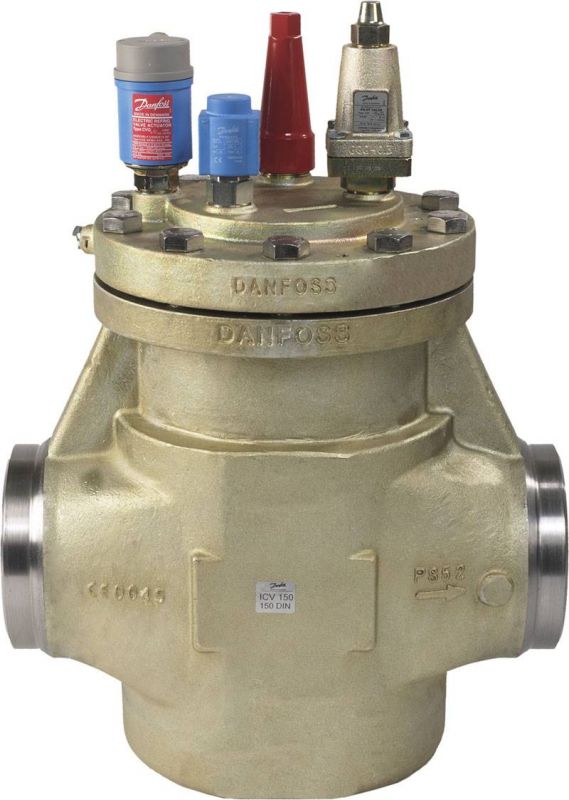

servoklapan-s-pilotnym-upravleniem-rabochim-davleniem-52-bar
Доступні для замовлення модифікації - ICS, Сервоклапан з пілотним керуванням
Код замовлення Тип Максимальний робочий тиск Пропускна здатність Розмір підключення
027H4021 ICS 40 52 bar 27 m3/h 40x40 mm
027H4021 ICS 40 52 bar 27 m3/h 40x40 mm
027H7120 ICS 100 52 bar 142 m3/h 100x100 mm
027H7121 ICS 100 52 bar 142 m3/h 100x100 mm
027H7122 ICS 100 52 bar 142 m3/h 100x100 mm
027H7140 ICS 125 52 bar 207 m3/h 125x125 mm
027H7141 ICS 125 52 bar 207 m3/h 125x125 mm
027H7142 ICS 125 52 bar 207 m3/h 125x125 mm
027H7160 ICS 150 52 bar 354 m3/h 150x150 mm
027H7161 ICS 150 52 bar 354 m3/h 150x150 mm
027H7162 ICS 150 52 bar 354 m3/h 150x150 mm
