AVQM, Комбіновані регулювальні клапани із вбудованим регулятором перепаду тиску та обмежувачем витрати
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Комбіновані регулювальні клапани AVQM, із вбудованим регулятором перепаду тиску та обмежувачем витрати, зовнішня різьба
AVQM – це комбінований регулювальний клапан із вбудованим автоматичним регулятором перепаду тиску та обмежувачем витрати прямої дії, який використовується в першу чергу в системах централізованого теплопостачання та охолодження. AVQM запобігає досягненню заданого максимального значення витрати. В комбінації з електроприводами AMV/AME та електронними регуляторами температури серії ECL Comfort, AVQM сприяє досягненню максимальної енергоефективності систем тепловикористання. AVQM складається із регулювального клапану із регульованим обмежувачем витрати, та призначенним для встановлення електроприводу, та регулювального елементу перепаду тиску з однією мембраною та імпульсної трубки. Комбіновані регулювальні клапани AVQM призначені для роботи з редукторними електроприводами AMV10, AMV13, AMV20, AMV23, AMV30, AMV33, що керуються імпульсним сигналом та AME10, AME13, AME20, AME23, AME30, AME33, які можуть використовуватися з будь-яким різновидом аналогового керуючого сигналу (0(2)…10В чи 0(4)…20мА).
Основні характеристики:
- Номінальний діаметр, DN: 15 … 50 мм;
- Максимальна пропускна здатність, kvs: 0,4 … 25 м3/год;
- Діапазон витрати: 0,015-15 м3/год;
- Номінальний тиск, РN: 25 бар;
- Перепад тиску на регулювальному клапані ΔpРК: 0,2 бар;
- Регульоване середовище: підготовлена вода/водний розчин гліколю до 30 %, температурою від 2 до 150 °С.
-
З’єднання:
- зовнішня різь (+ з’єднувальні фітинги);
- фланці.
Документація для - AVQM, Комбіновані регулювальні клапани із вбудованим регулятором перепаду тиску та обмежувачем витрати

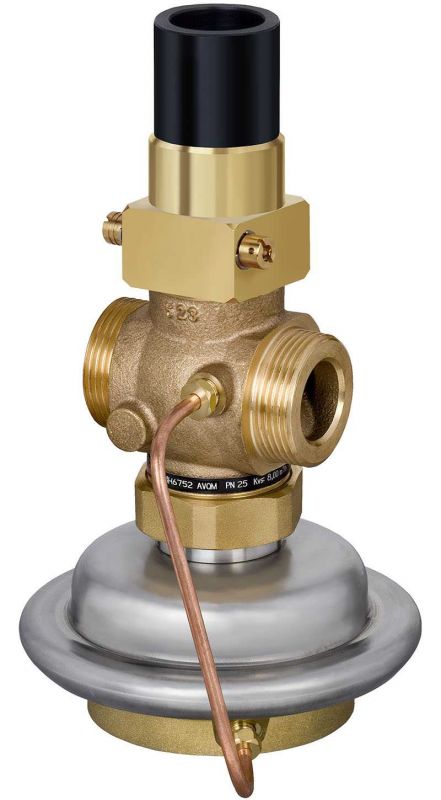

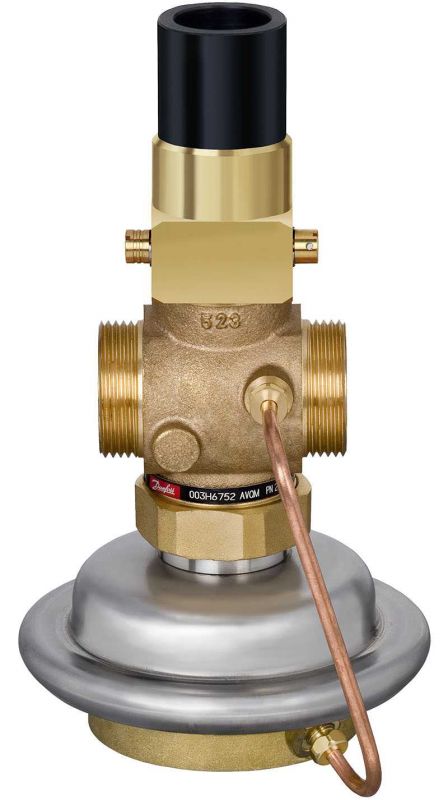

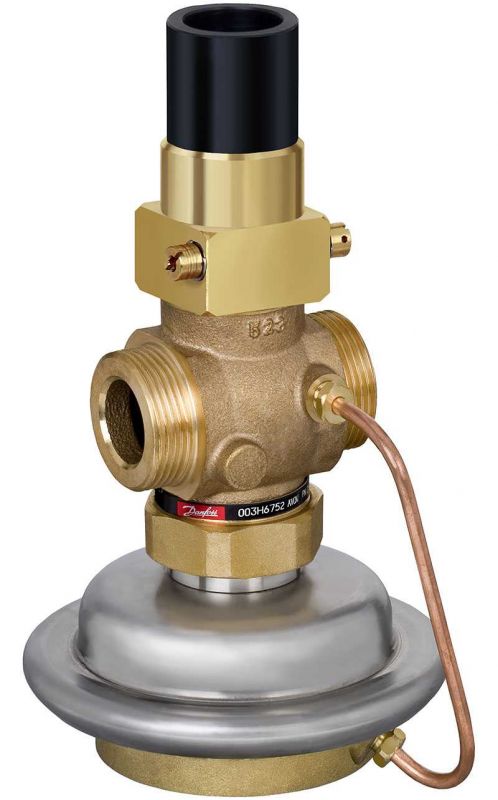

Зображення - AVQM, Комбіновані регулювальні клапани із вбудованим регулятором перепаду тиску та обмежувачем витрати
Доступні для замовлення модифікації - AVQM, Комбіновані регулювальні клапани із вбудованим регулятором перепаду тиску та обмежувачем витрати
Код замовлення | Тип | DN, мм | kvs m3/h | Диапазон налаштування |
Tmax °C |
003H6733 | AVQM | - | 0.4 m3/h | 0,01 - 0,18 m3/h | 2 - 150 °C |
003H6734 | AVQM | - | 1 m3/h | 0,02 - 0,4 m3/h | 2 - 150 °C |
003H6735 | AVQM | - | 1.6 m3/h | 0,03 - 0,9 m3/h | 2 - 150 °C |
003H6736 | AVQM | - | 2.5 m3/h | 0,07 - 1,6 m3/h | 2 - 150 °C |
003H6737 | AVQM | - | 4 m3/h | 0,07 - 2,4 m3/h | 2 - 150 °C |
003H6738 | AVQM | 20 mm | 6.3 m3/h | 0,16 - 3,5 m3/h | 2 - 150 °C |
003H6739 | AVQM | 25 mm | 8 m3/h | 0,2 - 4,5 m3/h | 2 - 150 °C |
003H6740 | AVQM | 32 mm | 10 m3/h | 0,16 - 6 m3/h | 2 - 150 °C |
003H6746 | AVQM | - | 0,4 m3/h | 0,4 - 8/0,2 m3/h | 150 °C |
003H6747 | AVQM | - | 1 m3/h | 0,8 - 10/0,2 m3/h | 150 °C |
003H6748 | AVQM | - | 1,6 m3/h | 0,8 - 12/0,2 m3/h | 150 °C |
003H6749 | AVQM | - | 2,5 m3/h | 0,02 - 0,4/0,2 m3/h | 150 °C |
003H6750 | AVQM | - | 4 m3/h | 0,03 - 0,86/0,2 m3/h | 150 °C |
003H6751 | AVQM | 20 mm | 6,3 m3/h | 0,07 - 1,4/0,2 m3/h | 150 °C |
003H6752 | AVQM | 25 mm | 8 m3/h | 0,07 - 2,2/0,2 m3/h | 150 °C |
003H6753 | AVQM | 32 mm | 12,5 m3/h | 0,16 - 3/0,2 m3/h | 150 °C |
003H6754 | AVQM | 40 mm | 16 m3/h | 0,2 - 3,5/0,2 m3/h | 150 °C |
003H6755 | AVQM | 50 mm | 20 m3/h | 0,015 - 0,18/0,2 m3/h | 150 °C |
003H7080 | AVQM-W | 15 mm | – | 0.07 - 1.6 m3/h | – |
003H7081 | AVQM-W | 15 mm | – | 0.7 - 2.4 m3/h | – |
003H7082 | AVQM-W | 20 mm | – | 0.16 - 3.5 m3/h | – |
003H7083 | AVQM-W | 25 mm | – | 0.20 - 4.50 m3/h | – |
003H7084 | AVQM-W | 15 mm | – | 0.07 - 1.6 m3/h | – |
003H7085 | AVQM-W | 15 mm | – | 0.7 - 2.4 m3/h | – |
003H7086 | AVQM-W | 20 mm | – | 0.16 - 3.5 m3/h | – |
003H7087 | AVQM-W | 25 mm | – | 0.20 - 4.50 m3/h | – |
003H7088 | AVQM-W | 32 mm | – | 0.4 - 10 m3/h | – |
003H7089 | AVQM-W | 40 mm | – | 0.8 - 10.5 m3/h | – |
003H7090 | AVQM-W | 50 mm | – | 0.8 - 14 m3/h | – |
