AVQM, Клапаны с регулятором перепада давления и ограничителем расхода

AVQM, Клапаны с регулятором перепада давления и ограничителем расхода
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 535.00 - 2099.00 EUR

Комбинированные регулирующие клапаны AVQM, с встроенным регулятором перепада давления и ограничителем расхода


AVQM - это комбинированный регулирующий клапан с встроенным автоматическим регулятором перепада давления и ограничителем расхода прямого действия, который используется в первую очередь в системах централизованного теплоснабжения и охлаждения. AVQM предотвращает достижению заданного максимального значения расхода. В комбинации с электроприводами AMV / AME и электронными регуляторами температуры серии ECL Comfort, AVQM способствует достижению максимальной энергоэффективности систем теплоиспользования. AVQM состоит из регулирующего клапана с регулируемым ограничителем расхода, и предназначены для установки электропривода, и регулирующего элемента перепада давления с одной мембраной и импульсной трубки. Комбинированные регулирующие клапаны AVQM предназначены для работы с редукторный электроприводами AMV10, AMV13, AMV20, AMV23, AMV30, AMV33, управляемые импульсным сигналом и AME10, AME13, AME20, AME23, AME30, AME33, которые могут использоваться с любой разновидностью аналогового управляющего сигнала (0 (2) ... 10В или 0 (4) ... 20мА).


Основные характеристики:

  • Номинальный диаметр, DN: 15 ... 50 мм;
  • Максимальная пропускная способность, kvs: 0,4 ... 25 м3/час;
  • Диапазон расхода: 0,015-15 м3 / час;
  • Номинальное давление, РN: 25 бар;
  • Перепад давления на регулирующем клапане ΔpРК 0,2 бар;
  • Регулируемое среда: подготовленная вода / водный раствор гликоля до 30%, температурой от 2 до 150 °С.

Соединение:

  • внешняя резьба (+ соединительные фитинги);
  • фланцы.
Изображения - AVQM, Клапаны с регулятором перепада давления и ограничителем расхода

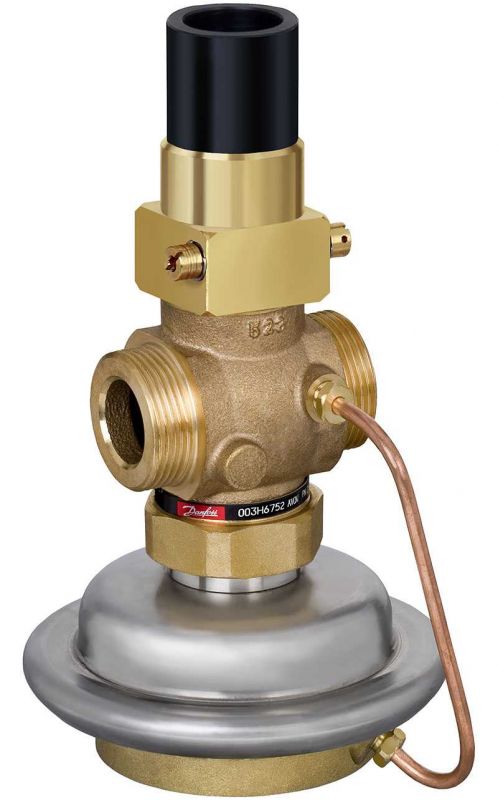

avqm-predotvraschaet-dostizheniyu-zadannogo-maksimalnogo-znacheniya-rashoda

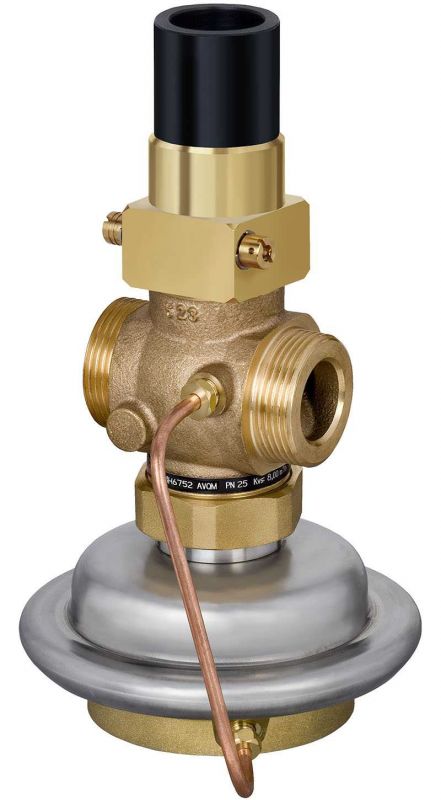

avqm-ispolzuetsya-v-pervuyu-ochered-v-sistemah-tsentralizovannogo-teplosnabzheniya-i-ohlazhdeniya
kombinirovannye-reguliruyuschie-klapany-avqm
Доступные для заказа модификации - AVQM, Клапаны с регулятором перепада давления и ограничителем расхода
Код заказа Тип DN, мм kvs m3/h Диапазон
настройки		 Tmax °C
003H6733 AVQM 15 mm 0.4 m3/h 0,01 - 0,18 m3/h 2 - 150 °C
003H6734 AVQM 15 mm 1 m3/h 0,02 - 0,4 m3/h 2 - 150 °C
003H6735 AVQM 15 mm 1.6 m3/h 0,03 - 0,9 m3/h 2 - 150 °C
003H6736 AVQM 15 mm 2.5 m3/h 0,07 - 1,6 m3/h 2 - 150 °C
003H6737 AVQM 15 mm 4 m3/h 0,07 - 2,4 m3/h 2 - 150 °C
003H6738 AVQM 20 mm 6.3 m3/h 0,16 - 3,5 m3/h 2 - 150 °C
003H6739 AVQM 25 mm 8 m3/h 0,2 - 4,5 m3/h 2 - 150 °C
003H6740 AVQM 32 mm 10 m3/h 0,16 - 6 m3/h 2 - 150 °C
003H6746 AVQM 15 mm 0,4 m3/h 0,4 - 8/0,2 m3/h 150 °C
003H6747 AVQM 15 mm 1 m3/h 0,8 - 10/0,2 m3/h 150 °C
003H6748 AVQM 15 mm 1,6 m3/h 0,8 - 12/0,2 m3/h 150 °C
003H6749 AVQM 15 mm 2,5 m3/h 0,02 - 0,4/0,2 m3/h 150 °C
003H6750 AVQM 15 mm 4 m3/h 0,03 - 0,86/0,2 m3/h 150 °C
003H6751 AVQM 20 mm 6,3 m3/h 0,07 - 1,4/0,2 m3/h 150 °C
003H6752 AVQM 25 mm 8 m3/h 0,07 - 2,2/0,2 m3/h 150 °C
003H6753 AVQM 32 mm 12,5 m3/h 0,16 - 3/0,2 m3/h 150 °C
003H6754 AVQM 40 mm 16 m3/h 0,2 - 3,5/0,2 m3/h 150 °C
003H6755 AVQM 50 mm 20 m3/h 0,015 - 0,18/0,2 m3/h 150 °C
003H7080 AVQM-W 15 mm – 0.07 - 1.6 m3/h –
003H7081 AVQM-W 15 mm – 0.7 - 2.4 m3/h –
003H7082 AVQM-W 20 mm – 0.16 - 3.5 m3/h –
003H7083 AVQM-W 25 mm – 0.2 - 4.5 m3/h –
003H7084 AVQM-W 15 mm – 0.07 - 1.6 m3/h –
003H7085 AVQM-W 15 mm – 0.7 - 2.4 m3/h –
003H7086 AVQM-W 20 mm – 0.16 - 3.5 m3/h –
003H7087 AVQM-W 25 mm – 0.2 - 4.5 m3/h –
003H7088 AVQM-W 32 mm – 0.4 - 10 m3/h –
003H7089 AVQM-W 40 mm – 0.8 - 10.5 m3/h –
003H7090 AVQM-W 50 mm – 0.8 - 14 m3/h –
