Засувка чавунна шиберна односпрямована T.I.S. Арт. A054-A055

Засувка чавунна шиберна односпрямована T.I.S. Арт. A054-A055
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Сварковский Валентин: 097 057 97 19
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 200.00 - 1350.00 EUR

Чавунна шиберна засувка Арт. A054, A055


Міжфланцева ножова (шиберна) засувка ТІС (TIS) - це повнопрохідна двонаправлена засувка з цільно-литим корпус з напрявляючими для підтримки ножа (шибера) та сідла. Ключовою особливістю виробу є те, що він підходить для експлуатації у важких умовах. Забезпечує високу швидкість потоку з низьким супротивом і включає в себе різні доступні сидіння та ущільнювальні матеріали. Ця ножова засувка підходить для рідин, які містять максимум 5% зважених речовин, підходить для води, нафти та газу з високим вмістом твердої фази: шламових стоків, пульп, стічних вод, а також може використовуватися для сухих твердих речовин у застосуванні з гравітаційною подачею.

Основною характеристикою засувки є конструкція корпусу. Це цільний оброблений литий корпус із направляючими з обох боків, здатна працювати з рідинами в обох напрямках з однаковим тиском.

Ущільнювальне з'єднання має кільце з нержавіючої сталі, яке забезпечує чистоту внутрішньої частини корпусу та запобігає виходу з'єднання. Така конструкція забезпечує абсолютно рівне сідло без внутрішніх порожнин і запобігає накопиченню твердих частинок в зоні сідла.

Шток засувки виготовлений з нержавіючої сталі 18/8. Це ще одна додаткова перевага, оскільки деякі виробники випускають його з 13% вмістом хрому, і він дуже швидко іржавіє.

Стандартними матеріалами корпусу є чавун GJL-250 та нержавіюча сталь CF8M. Інші матеріали, наприклад як чавун з кулькоподібним графітом GJS-500, вуглецева сталь A216WCB і сплави з нержавіючої сталі (AISI316Ti, Duplex, 254SMO,Uran B6…) доступні за запитом.

Стандартними матеріалами виготовлення ножа (шибера) є нержавіюча сталь AISI304 сталь у засувках із чавуним корпусом та нержавіюча сталь AISI316 у засувках з корпусом CF8M. Інші матеріали або комбінації надаються за запитом.

Ножова засувка ТІС (TIS), як правило, оснащена маховиком, але версії з подовженням штока, з індикатором положення, з редуктором, з пневматичним або електричним приводом доступні за запитом.
Сфери призначення: Паперова промисловість, гірничодобувна промисловість, біогазові установки, хімічна промисловість, харчова промисловість, системи водовідведення, каналізації та очисні споруди стічних вод.


Основні характеристики

  • Діаметр: DN 50 – 1400;
  • Номінальний тиск: PN10;
  • Стандартний робочий тиск:
    • DN50-DN150 – 10бар,
    • DN200 – 8бар (опція – 10бар),
    • DN250-DN300 – 6бар (опція – 8бар),
    • DN350-DN400 – 5бар (опція – 6бар),
    • DN450-1200 – 2бар (опція – 3бар),
  • Монтажна довжина: Серія 20 – EN 558-1;
  • Шток: А054 – невисувний; А055 – висувний;
  • Матеріал корпусу: GJL-250, GJS 500-7, CF8M, A216WCB;
  • Матеріал ножа: Стандарт: нерж.сталь AISI304 (AISI 316, DUPLEX – по запиту);
  • Матеріал ущільнення: EPDM (NBR, метал/метал – по запиту);
  • Тип ущільнення корпусу: двостороннє;
  • Тип з’єднання: Міжфланцеве – EN 1092-2;
  • Тип управління: Маховик/редуктор, електропривід, пневмопривід;
  • Клас герметичночті: А (протікання 0%);
  • Робоча температура рідини: EPDM ≤ +90°C; NBR ≤ +70°C;
  • Сфера застосування: Системи водовідведення та каналізаційно-очисних споруд, харчова, хімічна та целюлозно-паперова промисловість;
  • Покриття: зовнішнє та внутрішнє порошкове покриття епоксидною смолою синього кольору, товщиною не менше 80мкм.
Документація для - Засувка чавунна шиберна односпрямована T.I.S. Арт. A054-A055

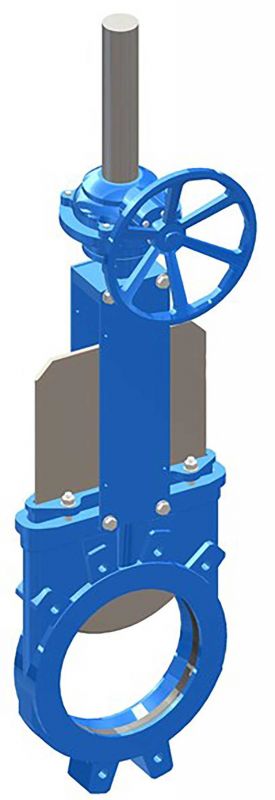

Зображення - Засувка чавунна шиберна односпрямована T.I.S. Арт. A054-A055
zadvizhka-chugunnaya-shibernaya-odnonapravlennaya-nozhevaya-tis-art-a054-a055
Доступні для замовлення модифікації - Засувка чавунна шиберна односпрямована T.I.S. Арт. A054-A055
Код замовлення DN mm PN, bar Матеріал диску
A0540050 50 10 Нержавіюча сталь AISI 304
A0540065 65 10 Нержавіюча сталь AISI 304
A0540080 80 10 Нержавіюча сталь AISI 304
A0540100 100 10 Нержавіюча сталь AISI 304
A0540125 125 10 Нержавіюча сталь AISI 304
A0540150 150 10 Нержавіюча сталь AISI 304
A0540200 200 10 Нержавіюча сталь AISI 304
A0540250 250 10 Нержавіюча сталь AISI 304
A0540300 300 10 Нержавіюча сталь AISI 304
A0540350 350 10 Нержавіюча сталь AISI 304
A0540400 400 10 Нержавіюча сталь AISI 304
A0540450 450 10 Нержавіюча сталь AISI 304
A0540500 500 10 Нержавіюча сталь AISI 304
A0540600 600 10 Нержавіюча сталь AISI 304
A0540700 700 10 Нержавіюча сталь AISI 304
A0540800 800 10 Нержавіюча сталь AISI 304
A0540900 900 10 Нержавіюча сталь AISI 304
A0541000 1000 10 Нержавіюча сталь AISI 304
A0541100 1100 10 Нержавіюча сталь AISI 304
A0541200 1200 10 Нержавіюча сталь AISI 304
A0550050 50 10 Нержавіюча сталь AISI 304
A0550065 65 10 Нержавіюча сталь AISI 304
A0550080 80 10 Нержавіюча сталь AISI 304
A0550100 100 10 Нержавіюча сталь AISI 304
A0550125 125 10 Нержавіюча сталь AISI 304
A0550150 150 10 Нержавіюча сталь AISI 304
A0550200 200 10 Нержавіюча сталь AISI 304
A0550250 250 10 Нержавіюча сталь AISI 304
A0550300 300 10 Нержавіюча сталь AISI 304
A0550350 350 10 Нержавіюча сталь AISI 304
A0550400 400 10 Нержавіюча сталь AISI 304
A0550450 450 10 Нержавіюча сталь AISI 304
A0550500 500 10 Нержавіюча сталь AISI 304
A0550600 600 10 Нержавіюча сталь AISI 304
A0550700 700 10 Нержавіюча сталь AISI 304
A0550800 800 10 Нержавіюча сталь AISI 304
A0550900 900 10 Нержавіюча сталь AISI 304
A0551000 1000 10 Нержавіюча сталь AISI 304
A0551100 1100 10 Нержавіюча сталь AISI 304
A0551200 1200 10 Нержавіюча сталь AISI 304
