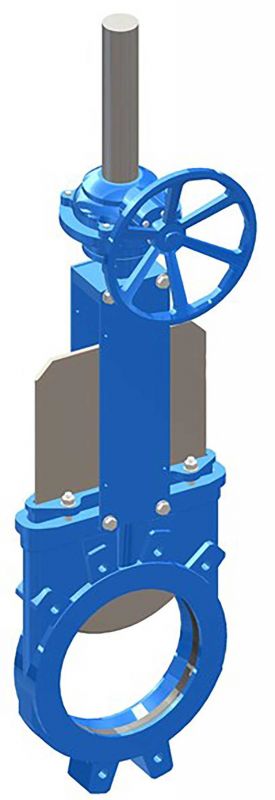

Задвижка чугунная шиберная однонаправленная (ножевая) T.I.S. Арт. A054, A055
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Сварковский Валентин: 097 057 97 19
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Чугунная шиберная защелка Арт. A054, A055
Межфланцевая ножевая (шиберная) задвижка ТИС (TIS) – это полнопроходная двунаправленная защелка с цельно-литым корпусом с направляющими для поддержки ножа (шибера) и седла. Ключевой особенностью изделия является то, что оно подходит для эксплуатации в тяжелых условиях. Обеспечивает высокую скорость потока с низким сопротивлением и включает различные доступные сиденья и уплотнительные материалы. Эта ножная защелка подходит для жидкостей, содержащих максимум 5% взвешенных веществ, подходит для воды, нефти и газа с высоким содержанием твердой фазы: шламовых стоков, пульп, сточных вод, а также может использоваться для сухих твердых веществ в применении с гравитационной подачей.
Основной характеристикой защелки является конструкция корпуса. Это цельный обработанный литой корпус с направляющими с обеих сторон, способный работать с жидкостями в обоих направлениях с одинаковым давлением.
Уплотнительное соединение имеет кольцо из нержавеющей стали, которое обеспечивает чистоту внутренней части корпуса и предотвращает выход соединения. Такая конструкция обеспечивает абсолютно ровное седло без внутренних пустот и предотвращает накопление твердых частиц в зоне седла.
Шток защелки изготовлен из нержавеющей стали 18/8. Это еще одно дополнительное преимущество, поскольку некоторые изготовители выпускают его с 13% содержанием хрома, и он очень быстро ржавеет.
Стандартными материалами корпуса являются чугун GJL-250 и нержавеющая сталь CF8M. Другие материалы, например чугун с шарикообразным графитом GJS-500, углеродистая сталь A216WCB и сплавы из нержавеющей стали (AISI316Ti, Duplex, 254SMO, Uran B6…) доступны по запросу.
Стандартными материалами изготовления ножа (шибера) являются нержавеющая сталь AISI304 в задвижках с чугунным корпусом и нержавеющая сталь AISI316 в задвижках с корпусом CF8M. Остальные материалы или комбинации предоставляются по запросу.
Ножевая защелка ТИС (TIS), как правило, оснащена маховиком, но версии с удлинением штока, с индикатором положения, с редуктором, пневматическим или электрическим приводом доступны по запросу.
Сферы назначения: Бумажная промышленность, горнодобывающая промышленность, биогазовые установки, химическая промышленность, пищевая промышленность, системы водоотведения, канализации и очистные сооружения сточных вод.
Основные характеристики
- Диаметр: DN 50 – 1400;
- Номинальное давление: PN10;
-
Стандартное рабочее давление:
- DN50-DN150 – 10бар,
- DN200 – 8бар (опция – 10бар),
- DN250-DN300 – 6бар (опция – 8бар),
- DN350-DN400 – 5бар (опция – 6бар),
- DN450-1200 – 2бар (опция – 3бар),
- Монтажная длина: Серия 20 – EN 558-1;
- Шток: А054 – невыдвижной; А055 – выдвижной;
- Материал корпуса: GJL-250, GJS 500-7, CF8M, A216WCB;
- Материал ножа: Стандарт: нерж.сталь AISI304 (AISI 316, DUPLEX – по запросу);
- Материал уплотнения: EPDM (NBR, металл/металл – по запросу);
- Тип уплотнения корпуса: одностороннее;
- Тип соединения: Межфланцевое – EN 1092-2;
- Тип управления: Маховик/редуктор, пневмопривод, электропривод;
- Класс герметичности: А (течение 0%);
- Рабочая температура жидкости: EPDM ≤ +90°C; NBR ≤ +70°C;
- Область применения: Системы водоотведения и канализационно-очистных сооружений, пищевая, химическая и целлюлозно-бумажная промышленность;
- Покрытие: наружное и внутреннее порошковое покрытие эпоксидной смолой синего цвета толщиной не менее 80мкм.
Документация для - Задвижка чугунная шиберная однонаправленная (ножевая) T.I.S. Арт. A054, A055

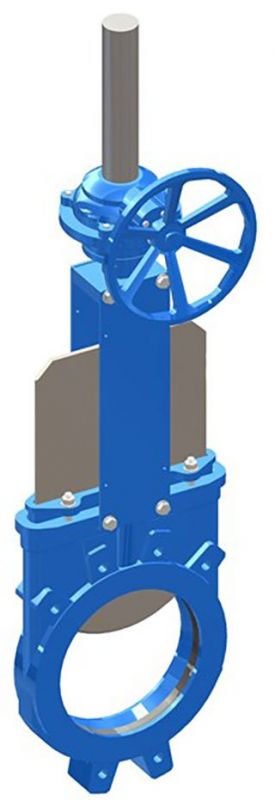

Изображения - Задвижка чугунная шиберная однонаправленная (ножевая) T.I.S. Арт. A054, A055
Доступные для заказа модификации - Задвижка чугунная шиберная однонаправленная (ножевая) T.I.S. Арт. A054, A055
Код заказа | DN mm | PN, bar | Материал диска |
A0540050 | 50 | 10 | Нержавеющая сталь AISI 304 |
A0540065 | 65 | 10 | Нержавеющая сталь AISI 304 |
A0540080 | 80 | 10 | Нержавеющая сталь AISI 304 |
A0540100 | 100 | 10 | Нержавеющая сталь AISI 304 |
A0540125 | 125 | 10 | Нержавеющая сталь AISI 304 |
A0540150 | 150 | 10 | Нержавеющая сталь AISI 304 |
A0540200 | 200 | 10 | Нержавеющая сталь AISI 304 |
A0540250 | 250 | 10 | Нержавеющая сталь AISI 304 |
A0540300 | 300 | 10 | Нержавеющая сталь AISI 304 |
A0540350 | 350 | 10 | Нержавеющая сталь AISI 304 |
A0540400 | 400 | 10 | Нержавеющая сталь AISI 304 |
A0540450 | 450 | 10 | Нержавеющая сталь AISI 304 |
A0540500 | 500 | 10 | Нержавеющая сталь AISI 304 |
A0540600 | 600 | 10 | Нержавеющая сталь AISI 304 |
A0540700 | 700 | 10 | Нержавеющая сталь AISI 304 |
A0540800 | 800 | 10 | Нержавеющая сталь AISI 304 |
A0540900 | 900 | 10 | Нержавеющая сталь AISI 304 |
A0541000 | 1000 | 10 | Нержавеющая сталь AISI 304 |
A0541100 | 1100 | 10 | Нержавеющая сталь AISI 304 |
A0541200 | 1200 | 10 | Нержавеющая сталь AISI 304 |
A0550050 | 50 | 10 | Нержавеющая сталь AISI 304 |
A0550065 | 65 | 10 | Нержавеющая сталь AISI 304 |
A0550080 | 80 | 10 | Нержавеющая сталь AISI 304 |
A0550100 | 100 | 10 | Нержавеющая сталь AISI 304 |
A0550125 | 125 | 10 | Нержавеющая сталь AISI 304 |
A0550150 | 150 | 10 | Нержавеющая сталь AISI 304 |
A0550200 | 200 | 10 | Нержавеющая сталь AISI 304 |
A0550250 | 250 | 10 | Нержавеющая сталь AISI 304 |
A0550300 | 300 | 10 | Нержавеющая сталь AISI 304 |
A0550350 | 350 | 10 | Нержавеющая сталь AISI 304 |
A0550400 | 400 | 10 | Нержавеющая сталь AISI 304 |
A0550450 | 450 | 10 | Нержавеющая сталь AISI 304 |
A0550500 | 500 | 10 | Нержавеющая сталь AISI 304 |
A0550600 | 600 | 10 | Нержавеющая сталь AISI 304 |
A0550700 | 700 | 10 | Нержавеющая сталь AISI 304 |
A0550800 | 800 | 10 | Нержавеющая сталь AISI 304 |
A0550900 | 900 | 10 | Нержавеющая сталь AISI 304 |
A0551000 | 1000 | 10 | Нержавеющая сталь AISI 304 |
A0551100 | 1100 | 10 | Нержавеющая сталь AISI 304 |
A0551200 | 1200 | 10 | Нержавеющая сталь AISI 304 |
