Задвижка чугунная шиберная двунаправленная (ножевая) T.I.S. Арт. A012, A013

Задвижка чугунная шиберная двунаправленная (ножевая) T.I.S. Арт. A012, A013
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Сварковский Валентин: 097 057 97 19
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 160.00 - 990.00 EUR

Чугунная шиберная двунаправленная защелка Арт. A012, A013


Межфланцевая ножевая (шиберная) задвижка ТИС (TIS) – это полнопроходная двунаправленная защелка с разборным корпусом, состоящая из двух частей. Ключевой особенностью изделия является то, что оно подходит для эксплуатации в тяжелых условиях. Обеспечивает высокую скорость потока с низким сопротивлением и включает различные доступные сиденья и уплотнительные материалы. Эта ножная защелка подходит для жидкостей, содержащих максимум 5% взвешенных веществ, подходит для воды, нефти и газа с высоким содержанием твердой фазы: шламовых стоков, пульп, сточных вод, а также может использоваться для сухих твердых веществ в применении с гравитационной подачей.

Основной характеристикой защелки является конструкция корпуса. Это цельный обработанный литой корпус с направляющими с обеих сторон, способный работать с жидкостями в обоих направлениях с одинаковым давлением.

Уплотнительное соединение имеет кольцо из нержавеющей стали, которое обеспечивает чистоту внутренней части корпуса и предотвращает выход соединения. Такая конструкция обеспечивает абсолютно ровное седло без внутренних пустот и предотвращает накопление твердых частиц в зоне седла.

Шток защелки изготовлен из нержавеющей стали 18/8. Это еще одно дополнительное преимущество, поскольку некоторые изготовители выпускают его с 13% содержанием хрома, и он очень быстро ржавеет.

Стандартными материалами корпуса являются чугун GJL-250 и нержавеющая сталь CF8M. Другие материалы, например чугун с шарикообразным графитом GJS-500, углеродистая сталь A216WCB и сплавы из нержавеющей стали (AISI316Ti, Duplex, 254SMO, Uran B6…) доступны по запросу.

Стандартными материалами изготовления ножа (шибера) являются нержавеющая сталь AISI304 в задвижках с чугунным корпусом и нержавеющая сталь AISI316 в задвижках с корпусом CF8M. Остальные материалы или комбинации предоставляются по запросу.

Ножевая защелка ТИС (TIS), как правило, оснащена маховиком, но версии с удлинением штока, с индикатором положения, с редуктором, пневматическим или электрическим приводом доступны по запросу.

Сферы назначения: Бумажная промышленность, горнодобывающая промышленность, биогазовые установки, химическая промышленность, пищевая промышленность, системы водоотведения, канализации и очистные сооружения сточных вод.


Характеристики

  • Диаметр: DN 50 – 600;
  • Номинальное давление: PN10;
  • Стандартное рабочее давление:
    • DN50-DN150 – 10бар,
    • DN200-DN300 – 8бар,
    • DN350-DN500 – 4бар,
    • DN600 – 2,5бар,
  • Монтажная длина: Серия 20 – EN 558-1;
  • Шток: А012 – невыдвижной; А013 – выдвижной;
  • Материал корпуса: Чугун GJS-400-15;
  • Материал ножа: Стандарт: нерж.сталь AISI304 (AISI 316, DUPLEX – по запросу);
  • Материал уплотнения: EPDM (NBR – по запросу);
  • Тип уплотнения корпуса: одностороннее;
  • Тип соединения: Межфланцевое – EN 1092-2;
  • Тип управления: Маховик/редуктор, пневмопривод, электропривод;
  • Класс герметичности: А (течение 0%);
  • Рабочая температура жидкости: EPDM ≤ +90°C; NBR ≤ +70°C;
  • Область применения: Системы водоотведения и канализационно-очистных сооружений, пищевая, химическая и целлюлозно-бумажная промышленность;
  • Покрытие: наружное и внутреннее порошковое покрытие эпоксидной смолой синего цвета толщиной не менее 80мкм.
Документация для - Задвижка чугунная шиберная двунаправленная (ножевая) T.I.S. Арт. A012, A013
Изображения - Задвижка чугунная шиберная двунаправленная (ножевая) T.I.S. Арт. A012, A013

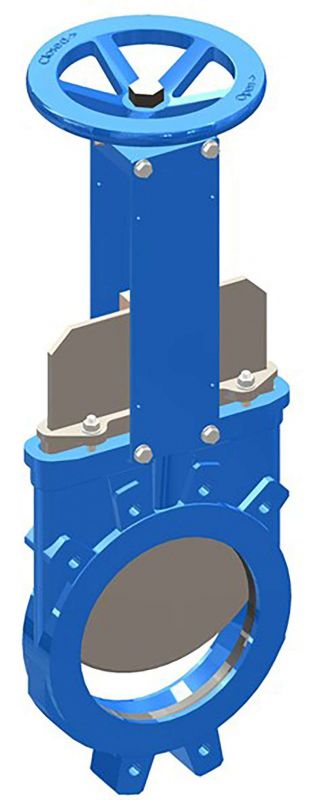

mezhflantsevaya-nozhevaya-shibernaya-zadvizhka-tis

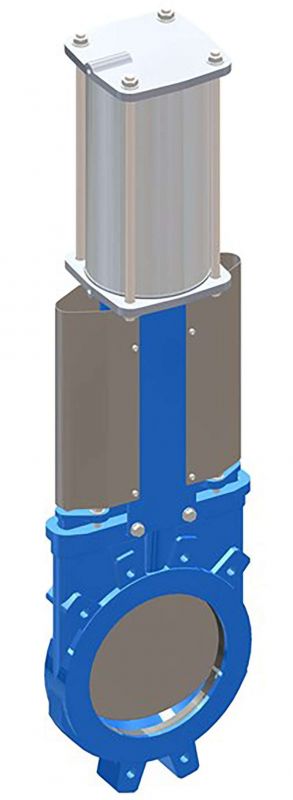

zadvizhka-chugunnaya-shibernaya-dvunapravlennaya-nozhevaya-tis-art-a012-a013
Доступные для заказа модификации - Задвижка чугунная шиберная двунаправленная (ножевая) T.I.S. Арт. A012, A013
Код заказа DN mm PN, bar Материал диска
A0120050 50 10 Нержавеющая сталь AISI 304
A0120065 65 10 Нержавеющая сталь AISI 304
A0120080 80 10 Нержавеющая сталь AISI 304
A0120100 100 10 Нержавеющая сталь AISI 304
A0120125 125 10 Нержавеющая сталь AISI 304
A0120150 150 10 Нержавеющая сталь AISI 304
A0120200 200 10 Нержавеющая сталь AISI 304
A0120250 250 10 Нержавеющая сталь AISI 304
A0120300 300 10 Нержавеющая сталь AISI 304
A0120350 350 10 Нержавеющая сталь AISI 304
A0120400 400 10 Нержавеющая сталь AISI 304
A0120450 450 10 Нержавеющая сталь AISI 304
A0120500 500 10 Нержавеющая сталь AISI 304
A0120600 600 10 Нержавеющая сталь AISI 304
A0130050 50 10 Нержавеющая сталь AISI 304
A0130065 65 10 Нержавеющая сталь AISI 304
A0130080 80 10 Нержавеющая сталь AISI 304
A0130100 100 10 Нержавеющая сталь AISI 304
A0130125 125 10 Нержавеющая сталь AISI 304
A0130150 150 10 Нержавеющая сталь AISI 304
A0130200 200 10 Нержавеющая сталь AISI 304
A0130250 250 10 Нержавеющая сталь AISI 304
A0130300 300 10 Нержавеющая сталь AISI 304
A0130350 350 10 Нержавеющая сталь AISI 304
A0130400 400 10 Нержавеющая сталь AISI 304
A0130450 450 10 Нержавеющая сталь AISI 304
A0130500 500 10 Нержавеющая сталь AISI 304
A0130600 600 10 Нержавеющая сталь AISI 304
