Засувка чавунна шиберна двонаправлена (ножова) T.I.S. Арт. A012, A013

Засувка чавунна шиберна двонаправлена (ножова) T.I.S. Арт. A012, A013
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Сварковский Валентин: 097 057 97 19
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 160.00 - 990.00 EUR

Чавунна шиберна двонаправлена засувка Арт. A012, A013


Міжфланцева ножова (шиберна) засувка ТІС (TIS) - це повнопрохідна двонаправлена засувка з розбірним корпусом, що складається з двох частин. Ключовою особливістю виробу є те, що він підходить для експлуатації у важких умовах. Забезпечує високу швидкість потоку з низьким супротивом і включає в себе різні доступні сидіння та ущільнювальні матеріали. Ця ножова засувка підходить для рідин, які містять максимум 5% зважених речовин, підходить для води, нафти та газу з високим вмістом твердої фази: шламових стоків, пульп, стічних вод, а також може використовуватися для сухих твердих речовин у застосуванні з гравітаційною подачею.

Основною характеристикою засувки є конструкція корпусу. Це цільний оброблений литий корпус із направляючими з обох боків, здатна працювати з рідинами в обох напрямках з однаковим тиском.

Ущільнювальне з'єднання має кільце з нержавіючої сталі, яке забезпечує чистоту внутрішньої частини корпусу та запобігає виходу з'єднання. Така конструкція забезпечує абсолютно рівне сідло без внутрішніх порожнин і запобігає накопиченню твердих частинок в зоні сідла.

Шток засувки виготовлений з нержавіючої сталі 18/8. Це ще одна додаткова перевага, оскільки деякі виробники випускають його з 13% вмістом хрому, і він дуже швидко іржавіє.

Стандартними матеріалами корпусу є чавун GJL-250 та нержавіюча сталь CF8M. Інші матеріали, наприклад як чавун з кулькоподібним графітом GJS-500, вуглецева сталь A216WCB і сплави з нержавіючої сталі (AISI316Ti, Duplex, 254SMO,Uran B6…) доступні за запитом.

Стандартними матеріалами виготовлення ножа (шибера) є нержавіюча сталь AISI304 сталь у засувках із чавуним корпусом та нержавіюча сталь AISI316 у засувках з корпусом CF8M. Інші матеріали або комбінації надаються за запитом.

Ножова засувка ТІС (TIS), як правило, оснащена маховиком, але версії з подовженням штока, з індикатором положення, з редуктором, з пневматичним або електричним приводом доступні за запитом.

Сфери призначення: Паперова промисловість, гірничодобувна промисловість, біогазові установки, хімічна промисловість, харчова промисловість, системи водовідведення, каналізації та очисні споруди стічних вод.


Характеристики

  • Діаметр: DN 50 – 600;
  • Номінальний тиск: PN10;
  • Стандартний робочий тиск:
    • DN50-DN150 – 10бар,
    • DN200-DN300 – 8бар,
    • DN350-DN500 – 4бар,
    • DN600 – 2,5бар,
  • Монтажна довжина: Серія 20 – EN 558-1;
  • Шток: А012 – невисувний; А013 – висувний;
  • Матеріал корпусу: Чавун GJS-400-15;
  • Матеріал ножа: Стандарт: нерж.сталь AISI304 (AISI 316, DUPLEX – по запиту);
  • Матеріал ущільнення: EPDM (NBR – по запиту);
  • Тип ущільнення корпусу: двостороннє;
  • Тип з’єднання: Міжфланцеве – EN 1092-2;
  • Тип управління: Маховик/редуктор, електропривід, пневмопривід;
  • Клас герметичночті: А (протікання 0%);
  • Робоча температура рідини: EPDM ≤ +90°C; NBR ≤ +70°C;
  • Сфера застосування: Системи водовідведення та каналізаційно-очисних споруд, харчова, хімічна та целюлозно-паперова промисловість;
  • Покриття: зовнішнє та внутрішнє порошкове покриття епоксидною смолою синього кольору, товщиною не менше 80мкм.
Документація для - Засувка чавунна шиберна двонаправлена (ножова) T.I.S. Арт. A012, A013
Зображення - Засувка чавунна шиберна двонаправлена (ножова) T.I.S. Арт. A012, A013

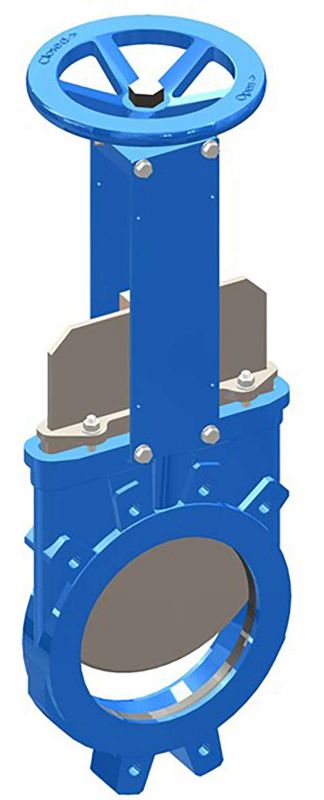

mezhflantsevaya-nozhevaya-shibernaya-zadvizhka-tis

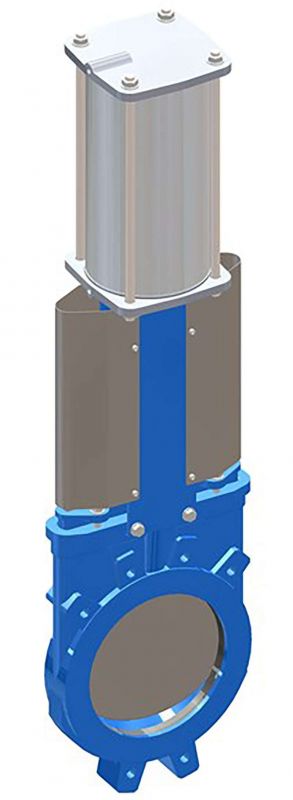

zadvizhka-chugunnaya-shibernaya-dvunapravlennaya-nozhevaya-tis-art-a012-a013
Доступні для замовлення модифікації - Засувка чавунна шиберна двонаправлена (ножова) T.I.S. Арт. A012, A013
Код замовлення DN mm PN, bar Матеріал диску
A0120050 50 10 Нержавіюча сталь AISI 304
A0120065 65 10 Нержавіюча сталь AISI 304
A0120080 80 10 Нержавіюча сталь AISI 304
A0120100 100 10 Нержавіюча сталь AISI 304
A0120125 125 10 Нержавіюча сталь AISI 304
A0120150 150 10 Нержавіюча сталь AISI 304
A0120200 200 10 Нержавіюча сталь AISI 304
A0120250 250 10 Нержавіюча сталь AISI 304
A0120300 300 10 Нержавіюча сталь AISI 304
A0120350 350 10 Нержавіюча сталь AISI 304
A0120400 400 10 Нержавіюча сталь AISI 304
A0120450 450 10 Нержавіюча сталь AISI 304
A0120500 500 10 Нержавіюча сталь AISI 304
A0120600 600 10 Нержавіюча сталь AISI 304
A0130050 50 10 Нержавіюча сталь AISI 304
A0130065 65 10 Нержавіюча сталь AISI 304
A0130080 80 10 Нержавіюча сталь AISI 304
A0130100 100 10 Нержавіюча сталь AISI 304
A0130125 125 10 Нержавіюча сталь AISI 304
A0130150 150 10 Нержавіюча сталь AISI 304
A0130200 200 10 Нержавіюча сталь AISI 304
A0130250 250 10 Нержавіюча сталь AISI 304
A0130300 300 10 Нержавіюча сталь AISI 304
A0130350 350 10 Нержавіюча сталь AISI 304
A0130400 400 10 Нержавіюча сталь AISI 304
A0130450 450 10 Нержавіюча сталь AISI 304
A0130500 500 10 Нержавіюча сталь AISI 304
A0130600 600 10 Нержавіюча сталь AISI 304
