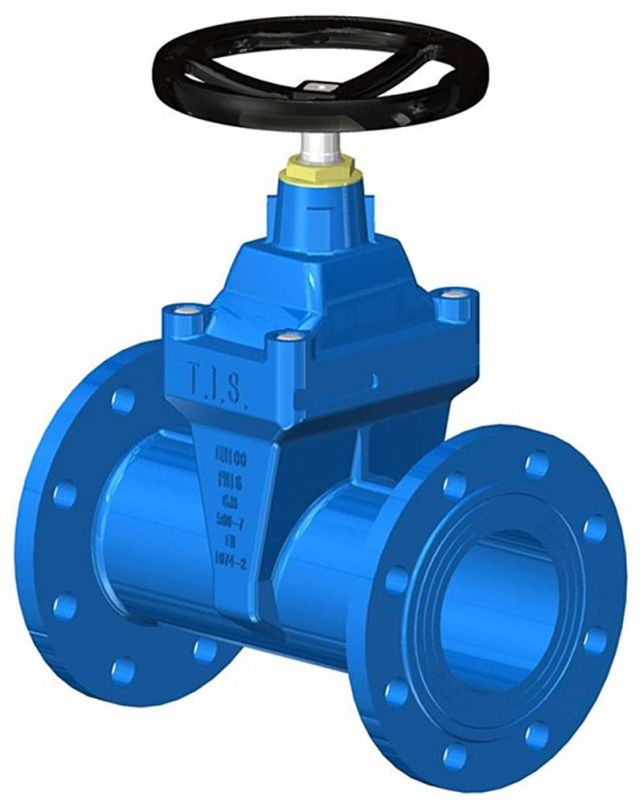

Задвижка чугунная с обрезиненным клином T.I.S. Арт. А022, А023
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Сварковский Валентин: 097 057 97 19
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Задвижка чугунная T.I.S. Ст. А022, А023
Клиновая задвижка с обрезиненным клином ТИС (TIS) – это полнопроходная двунаправленная задвижка с коротким корпусом – F5, изготовленная из чугуна и предназначена для использования в системах: подачи и распределения питьевой воды; технического водоснабжения; водоотвод; пожаротушения и очистных сооружениях многих сфер индустрии: коммунальные предприятия, металлургия, электростанции, энергетические системы, пищевая и химическая промышленность, строительные сферы.
Клин задвижки полностью покрыт резиной из высококачественного материала EPDM или NBR, что обеспечивает идеальное гидравлическое уплотнение клапана: благодаря эластичному свойству резины запорный элемент может восстановить свою начальную форму даже после длительных периодов сжатия, когда защелка закрыта.
Во время процесса открытия и закрытия трение клина по корпусу задвижки уменьшается за счет его направляющих, изготовленных из материала, имеющего низкий коэффициент трения. Таким образом, рабочий момент снижается, а срок службы задвижки продлевается.
Клиновая защелка с прорезиненным клином ТИС (TIS), как правило, оснащена маховиком, но версии с квадратным колпачком, с удлинением штока, с индикатором положения, с редуктором или электрическим приводом доступны по запросу.
Защелка подходит для применения в системах распределения питьевой воды: эпоксидная смола (FBE) из сертифицированной порошковой смолы, используемая для внутренних и наружных поверхностей, гарантирует идеальную защиту от коррозии.
Основные параметры
Задвижка чугунная с обрезиненным клином T.I.S. Ст. А022, А023
- Диаметр: DN 40 – 800;
- Номинальное давление: PN10, PN16;
- Монтажная длина: F5 (Серия 15 – EN 558-1);
- Материал корпуса: Чугун GJS 500-7;
- Материал клина: Чугун GJS 500 покрыт EPDM;
- Тип соединения: Фланцевое – EN 1092-2;
- Тип управления: электропривод, Маховик/редуктор;
- Класс герметичности: А (течение 0%);
- Рабочая температура жидкости: – 100С ÷ +700С;
- Область применения: Системы водоснабжения, водоотведения и канализации;
- Покрытие: Наружное и внутреннее порошковое покрытие эпоксидной смолой синего цвета толщиной не менее 250 мкм.
Документация для - Задвижка чугунная с обрезиненным клином T.I.S. Арт. А022, А023
Изображения - Задвижка чугунная с обрезиненным клином T.I.S. Арт. А022, А023
Доступные для заказа модификации - Задвижка чугунная с обрезиненным клином T.I.S. Арт. А022, А023
Код заказа | DN mm | PN, bar | Материал диска |
A0220125 | 125 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0220150 | 150 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0220200 | 200 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0220250 | 250 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0220300 | 300 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0220350 | 350 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0220400 | 400 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0220450 | 450 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0220500 | 500 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0220600 | 600 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0220700 | 700 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0220800 | 800 | 10 | Чугун GJS 500-7 покрытий EPDM |
A0230125 | 125 | 16 | Чугун GJS 500-7 покрытий EPDM |
A0230150 | 150 | 16 | Чугун GJS 500-7 покрытий EPDM |
A0230200 | 200 | 16 | Чугун GJS 500-7 покрытий EPDM |
A0230250 | 250 | 16 | Чугун GJS 500-7 покрытий EPDM |
A0230300 | 300 | 16 | Чугун GJS 500-7 покрытий EPDM |
A0230350 | 350 | 16 | Чугун GJS 500-7 покрытий EPDM |
A0230400 | 400 | 16 | Чугун GJS 500-7 покрытий EPDM |
A0230450 | 450 | 16 | Чугун GJS 500-7 покрытий EPDM |
A0230500 | 500 | 16 | Чугун GJS 500-7 покрытий EPDM |
A0230600 | 600 | 16 | Чугун GJS 500-7 покрытий EPDM |
A0230700 | 700 | 16 | Чугун GJS 500-7 покрытий EPDM |
A0230800 | 800 | 16 | Чугун GJS 500-7 покрытий EPDM |
А0220040 | 40 | 10 | Чугун GJS 500-7 покрытий EPDM |
А0220050 | 50 | 10 | Чугун GJS 500-7 покрытий EPDM |
А0220065 | 65 | 10 | Чугун GJS 500-7 покрытий EPDM |
А0220080 | 80 | 10 | Чугун GJS 500-7 покрытий EPDM |
А0220100 | 100 | 10 | Чугун GJS 500-7 покрытий EPDM |
А0230040 | 40 | 16 | Чугун GJS 500-7 покрытий EPDM |
А0230050 | 50 | 16 | Чугун GJS 500-7 покрытий EPDM |
А0230065 | 65 | 16 | Чугун GJS 500-7 покрытий EPDM |
А0230080 | 80 | 16 | Чугун GJS 500-7 покрытий EPDM |
А0230100 | 100 | 16 | Чугун GJS 500-7 покрытий EPDM |
