Сідельні регулювальні двоходові клапани VFGS 2


AFD/VFG2 (21) – це автоматичні регулятори тиску «після себе» (редуктори) прямої дії, які використовуються в першу чергу в системах централізованого теплопостачання. Клапан регулятору AFD закривається тоді, коли тиск в точці відбору імпульсу (тобто – після регулятору) – зростає. Регулятор AFD/VFG… складається із регулювального клапану VFG2, VFG21 або VFGS2, регулювального елементу AFD та однієї імпульсної трубки AF. Регулювальний елемент AFD в свою чергу складений з мембранного блоку з однією мембраною та налагоджувальної пружини, для налаштування необхідного для підтримання значення тиску.


Регулювальні клапани:

  • VFG2 – для води, ущільнення конусу (золотнику) метал/метал;
  • VFG21 – для води, ущільнення конусу (золотнику) пружне (EPDM);
  • VFGS2 – для водяної пари, ущільнення конусу (золотнику) метал/метал.

Основні характеристики:

  • Номінальний діаметр, DN: 15 … 250 мм;
  • Максимальна пропускна здатність, kvs: 4 … 400 м3/год;
  • Номінальний тиск, РN: 16, 25, 40 бар;
  • Діапазони налаштування Δps:
    • 0,05-0,35/0,1-0,7/0,15-1,5/0,5-3,0/1,0-6,0/3,0-12,0/8,0 – 16,0 бар.

Регульоване середовище:

  • VFG2, VFG21 – підготовлена вода/водний розчин гліколю до 30 %, температурою 2/150/200 °С;
  • VFGS2 – водяна пара, підготовлена вода/водний розчин гліколю до 30 %, температурою 2…200/300/350 °С;
  • З’єднання: фланці;
  • Відповідають вимогам Директиви 97/23/ЕС.
«Обладнання, що працює під тиском».
Зображення - VFGS 2, Сідельні регулювальні двоходові клапани

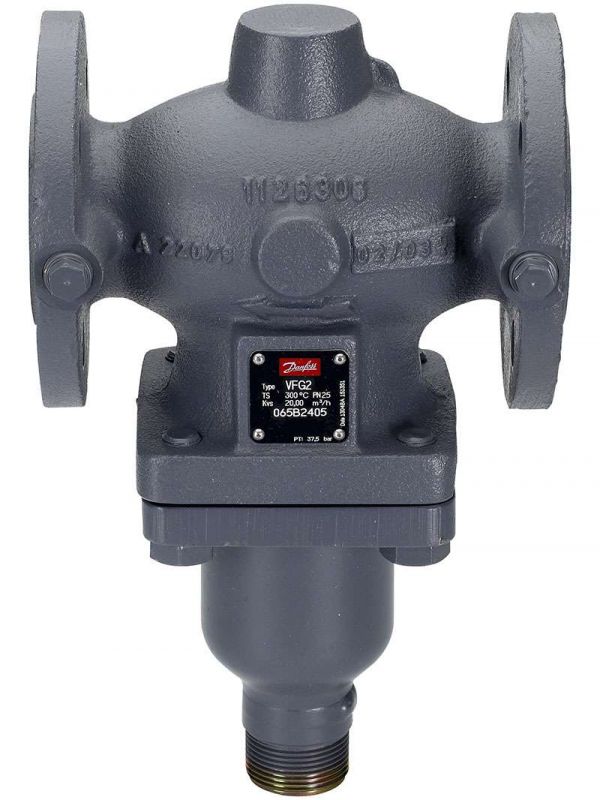

afd-vfg2-21-eto-avtomaticheskie-regulyatory-davleniya

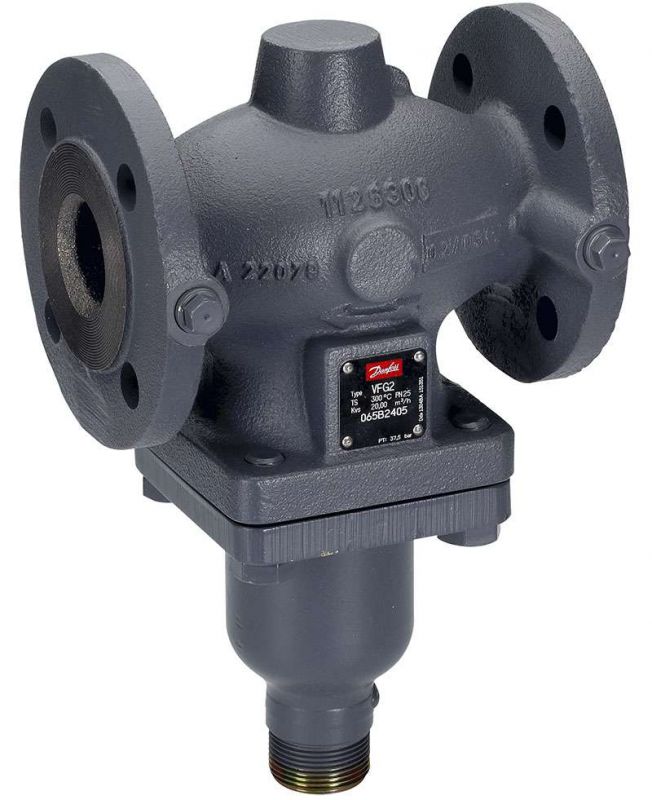

sedelnye-reguliruyuschie-dvuhhodovye-klapany-vfgs-2

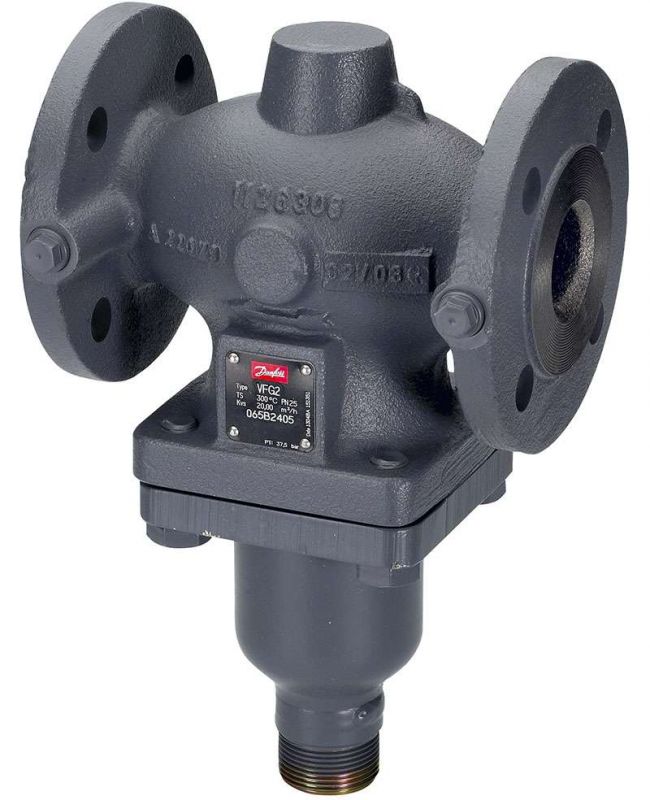

vfgs2-dlya-vodyanogo-para
Доступні для замовлення модифікації - VFGS 2, Сідельні регулювальні двоходові клапани
Код замовлення Тип DN, мм kvs m3/h PN, бар Tmax, °С
065B2430 VFGS2 15 mm 4 m3/h 16 PN 200 (300) °С
065B2431 VFGS2 20 mm 6,3 m3/h 16 PN 200 (300) °С
065B2432 VFGS2 25 mm 8 m3/h 16 PN 200 (300) °С
065B2433 VFGS2 32 mm 16 m3/h 16 PN 200 (300) °С
065B2434 VFGS2 40 mm 20 m3/h 16 PN 200 (300) °С
065B2435 VFGS2 50 mm 32 m3/h 16 PN 200 (300) °С
065B2436 VFGS2 65 mm 50 m3/h 16 PN 200 (300) °С
065B2437 VFGS2 80 mm 80 m3/h 16 PN 200 (300) °С
065B2438 VFGS2 100 mm 125 m3/h 16 PN 200 (300) °С
065B2439 VFGS2 125 mm 160 m3/h 16 PN 200 (300) °С
065B2440 VFGS2 150 mm 280 m3/h 16 PN 200 (300) °С
065B2441 VFGS2 200 mm 320 m3/h 16 PN 200 (300) °С
065B2442 VFGS2 250 mm 400 m3/h 16 PN 200 (300) °С
065B2443 VFGS2 15 mm 4 m3/h 25 PN 200 (350) °С
065B2444 VFGS2 20 mm 6,3 m3/h 25 PN 200 (350) °С
065B2445 VFGS2 25 mm 8 m3/h 25 PN 200 (350) °С
065B2446 VFGS2 32 mm 16 m3/h 25 PN 200 (350) °С
065B2447 VFGS2 40 mm 20 m3/h 25 PN 200 (350) °С
065B2448 VFGS2 50 mm 32 m3/h 25 PN 200 (350) °С
065B2449 VFGS2 65 mm 50 m3/h 25 PN 200 (350) °С
065B2450 VFGS2 80 mm 80 m3/h 25 PN 200 (350) °С
065B2451 VFGS2 100 mm 125 m3/h 25 PN 200 (350) °С
065B2452 VFGS2 125 mm 160 m3/h 25 PN 200 (350) °С
065B2453 VFGS2 15 mm 4 m3/h 40 PN 200 (350) °С
065B2454 VFGS2 20 mm 6,3 m3/h 40 PN 200 (350) °С
065B2455 VFGS2 25 mm 8 m3/h 40 PN 200 (350) °С
065B2456 VFGS2 32 mm 16 m3/h 40 PN 200 (350) °С
065B2457 VFGS2 40 mm 20 m3/h 40 PN 200 (350) °С
065B2458 VFGS2 50 mm 32 m3/h 40 PN 200 (350) °С
065B2459 VFGS2 65 mm 50 m3/h 40 PN 200 (350) °С
065B2460 VFGS2 80 mm 80 m3/h 40 PN 200 (350) °С
065B2461 VFGS2 100 mm 125 m3/h 40 PN 200 (350) °С
065B2462 VFGS2 125 mm 160 m3/h 40 PN 200 (350) °С
065B2463 VFGS2 150 mm 280 m3/h 40 PN 200 (350) °С
065B2464 VFGS2 200 mm 320 m3/h 40 PN 200 (350) °С
065B2465 VFGS2 250 mm 400 m3/h 40 PN 200 (350) °С
065B2881 VFGS 2-X 15 mm 2.5 m3/h 40 PN 350 °C
065B2882 VFGS 2-X 20 mm 4 m3/h 40 PN 350 °C
065B2883 VFGS 2-X 25 mm 6.3 m3/h 40 PN 350 °C
065B2884 VFGS 2-X 32 mm 10 m3/h 40 PN 350 °C
065B2885 VFGS 2-X 40 mm 16 m3/h 40 PN 350 °C
065B2906 VFGS 2-X 15 mm 1 m3/h 40 PN 350 °C
065B2908 VFGS 2-X 15 mm 2.2 m3/h 16 PN 350 °C
